Hioki ALDAS-Mini to zaawansowany analizator EIS do diagnostyki ogniw paliwowych, elektrolizerów oraz systemów wodorowych, umożliwiający wykonywanie bezinwazyjnej elektrochemicznej spektroskopii impedancyjnej (Electrochemical Impedance Spectroscopy) bezpośrednio podczas normalnej pracy układu. System pozwala na prowadzenie pomiarów EIS online bez konieczności stosowania kosztownych zewnętrznych wzmacniaczy sygnału (boosterów), zapewniając jednoczesną diagnostykę stosów ogniw paliwowych i elektrolizerów przy prądach obciążenia do 2000 A.
ALDAS-Mini wspiera zaawansowaną analizę impedancyjną fuel cell stack oraz systemów hydrogen technologies, znacząco skracając czas testów i walidacji w działach R&D. Rozwiązanie umożliwia szybsze wykrywanie degradacji, optymalizację wydajności systemów wodorowych oraz redukcję kosztów utrzymania instalacji opartych na technologii ogniw paliwowych i elektrolizerów. Dzięki możliwości prowadzenia diagnostyki EIS w czasie rzeczywistym, system idealnie sprawdza się w zastosowaniach związanych z rozwojem technologii wodorowych, badaniami fuel cell, testowaniem elektrolizerów oraz monitoringiem pracy wysokoprądowych układów energetycznych.
Najważniejsze cechy i funkcje analizatora Hioki ALDAS-Mini
- Pomiary impedancji (EIS) do 2000 A podczas normalnej pracy ogniwa (AC/DC).
- Jednoczesny pomiar wielokanałowy dla 8 kanałów stosu wodorowego w identycznych warunkach w czasie rzeczywistym.
- Symultaniczne kreślenie krzywych polaryzacji I-V oraz wykresów Nyquista (Cole-Cole).
- Szeroki zakres częstotliwości pomiarowej: od 10 mHz do 100 kHz.

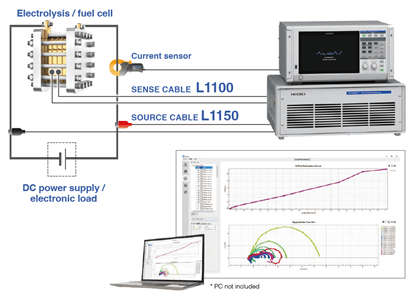

- Bezinwazyjna diagnostyka stosów bez konieczności wprowadzania kosztownych modyfikacji w istniejącym systemie zasilania.
- Maksymalna odporność na szumy i zakłócenia – urządzenie idealne do wymagających środowisk przemysłowych (PEM, SOEC, AWE).
Bezinwazyjne pomiary EIS pod pełnym obciążeniem do 2000 A
Analizator ogniw paliwowych Hioki ALDAS-Mini całkowicie rewolucjonizuje podejście do testowania ogniw wodorowych w czasie pracy. W przeciwieństwie do tradycyjnych analizatorów impedancji (FRA), system ten nie wymaga ingerencji w potężne układy zasilania prądem stałym (DC) ani wykorzystywania wysoce awaryjnych wzmacniaczy. Umożliwia precyzyjny pomiar impedancji elektrolizerów przy rzeczywistych obciążeniach roboczych, działając całkowicie „na żywym organizmie”. Jest to bezcenne wsparcie dla optymalizacji kosztów operacyjnych elektrolizerów i przy badaniach nad innowacyjnymi materiałami systemów PEM, SOEC czy AWE.
Symultaniczna diagnostyka do 8 kanałów jednocześnie
Badanie stosów wodorowych (cell stack) pod kątem słabych punktów i lokalnej degradacji nigdy nie było tak efektywne. Standardowe analizatory diagnozują poszczególne kanały po kolei, co w obliczu gwałtownych zmian temperatury czy przepływu gazów mocno fałszuje wyniki. ALDAS-Mini inteligentnie rozwiązuje ten problem, oferując jednoczesny pomiar EIS dla maksymalnie 8 kanałów. Gwarantuje to testowanie wszystkich ogniw w stosie w dokładnie tych samych uwarunkowaniach. Ta precyzyjna i symultaniczna diagnostyka to ogromny skok wydajnościowy dla zaawansowanych zespołów R&D.

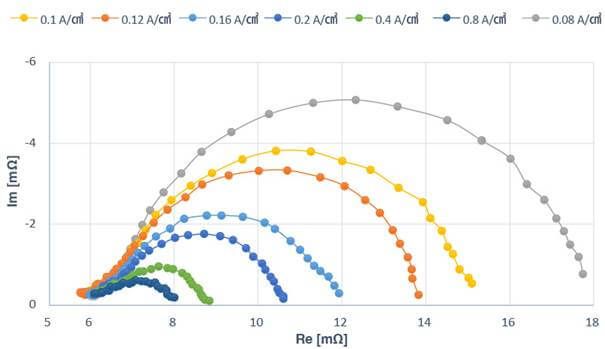

Błyskawiczna fuzja danych: Krzywe I-V i wykresy Nyquista
Dedykowane oprogramowanie PC pozwala na kompleksową diagnostykę parametrów ogniwa w czasie rzeczywistym. Analizator Hioki ALDAS-Mini symultanicznie wykreśla krzywą polaryzacji I-V oraz diagram Nyquista. Pozwala to inżynierom błyskawicznie odróżnić degradację chemiczną, wynikającą bezpośrednio ze wzrostu rezystancji przejścia ładunku, od trudności związanych z transportem masy (odwodnienie, wysychanie membrany z polimeru). Taka potężna fuzja danych analitycznych połączona z niezrównaną odpornością na szumy to absolutna pewność idealnie postawionej diagnozy.
Ekstremalna odporność na zakłócenia w środowisku przemysłowym
Szumy elektromagnetyczne w potężnych halach produkcyjnych, generowane przez sąsiadujące falowniki i zasilacze, potrafią całkowicie zaburzyć słabe sygnały analityczne w standardowych urządzeniach laboratoryjnych. Hioki ALDAS-Mini został zaprojektowany od podstaw z myślą o takich ekstremalnych warunkach. Dzięki autorskiej, sprzętowej redukcji szumów środowiskowych, analizator gwarantuje powtarzalne, precyzyjne i nieskazitelnie czyste wyniki pomiarów, całkowicie odcinając się od zakłóceń panujących w otoczeniu pracujących instalacji wodorowych.
Długoterminowe logowanie danych i analiza żywotności
Poza standardowymi, błyskawicznymi pomiarami z omiataniem częstotliwości (Frequency Sweep), system oferuje zaawansowany tryb Logging Mode. Pozwala on na zautomatyzowane, ciągłe monitorowanie i logowanie danych impedancyjnych przy ustalonej częstotliwości przez nieprzerwany okres sięgający nawet 180 dni. Jest to nieocenione narzędzie dla zespołów badających procesy starzenia się materiałów, pozwalające na dokładne wyznaczanie długoterminowych krzywych żywotności i przewidywanie momentu serwisowania ogniw (Predictive Maintenance).
FAQ - najczęściej zadawane pytania
Czym jest analizator Hioki ALDAS-Mini?
Hioki ALDAS-Mini to zaawansowany analizator EIS przeznaczony do bezinwazyjnej diagnostyki ogniw paliwowych, elektrolizerów oraz systemów wodorowych. Urządzenie pozwala na wykonywanie elektrochemicznej spektroskopii impedancyjnej online bezpośrednio podczas normalnej pracy układu bez konieczności stosowania zewnętrznych wzmacniaczy sygnału. Dzięki temu zespoły badawcze mogą bezpiecznie i efektywnie realizować testy w warunkach rzeczywistych.
Do czego służy tryb Logging Mode w analizatorze Hioki ALDAS-Mini?
Tryb Logging Mode służy do długoterminowego, zautomatyzowanego monitorowania i logowania danych impedancyjnych przy ustalonej częstotliwości przez okres sięgający even 180 dni. Funkcja ta jest wykorzystywana przez zespoły R&D do badania procesów starzenia się materiałów oraz wyznaczania długoterminowych krzywych żywotności ogniw. Pozwala to na precyzyjne prognozowanie przestojów i wdrażanie strategii Predictive Maintenance w instalacjach wodorowych.
Jakimi parametrami częstotliwości i obsługi prądu charakteryzuje się Hioki ALDAS-Mini?
System charakteryzuje się szerokim zakresem częstotliwości pomiarowej od 10 mHz do 100 kHz oraz możliwością pracy pod pełnym obciążeniem prądowym do 2000 A AC/DC. Tak wysokie parametry operacyjne umożliwiają precyzyjną diagnostykę wysokoprądowych układów energetycznych i dużych stosów ogniw bezpośrednio w środowisku przemysłowym. Przekłada się to na dokładne odwzorowanie stanu technicznego urządzeń bez zakłócania ich normalnego funkcjonowania.
Czy wdrożenie Hioki ALDAS-Mini wymaga kosztownych modyfikacji w istniejącym systemie zasilania?
Wdrożenie systemu umożliwia całkowicie bezinwazyjną diagnostykę stosów bez konieczności wprowadzania jakichkolwiek modyfikacji w istniejącym układzie zasilania prądem stałym. Analizator eliminuje także potrzebę stosowania drogich i awaryjnych zewnętrznych wzmacniaczy sygnału, czyli tak zwanych boosterów. Pozwala to przedsiębiorstwom znacząco zredukować koszty inwestycyjne oraz ryzyko przestojów podczas prowadzonych testów.
Czym różni się diagnostyka wielokanałowa w Hioki ALDAS-Mini od standardowych analizatorów FRA?
Standardowe analizatory diagnozują poszczególne kanały po kolei, co przy gwałtownych zmianach temperatur i przepływu gazów fałszuje wyniki testów. Hioki ALDAS-Mini oferuje symultaniczny pomiar EIS dla maksymalnie 8 kanałów stosu wodorowego w dokładnie tych samych warunkach i w czasie rzeczywistym. Taka jednoczesna weryfikacja pozwala inżynierom na błyskawiczne i bezbłędne wykrywanie lokalnych punktów degradacji w strukturze cell stack.
W jakich technologiach elektrolizerów i środowiskach przemysłowych sprawdza się Hioki ALDAS-Mini?
Analizator został zaprojektowany z myślą o wymagających środowiskach przemysłowych i wspiera zaawansowane badania układów PEM, SOEC oraz AWE. Urządzenie posiada autorską, sprzętową redukcję szumów, która całkowicie odcina zakłócenia generowane przez sąsiadujące falowniki i zasilacze. Gwarantuje to powtarzalne, precyzyjne i czyste wyniki pomiarów impedancji nawet w trudnych realiach hal produkcyjnych.
