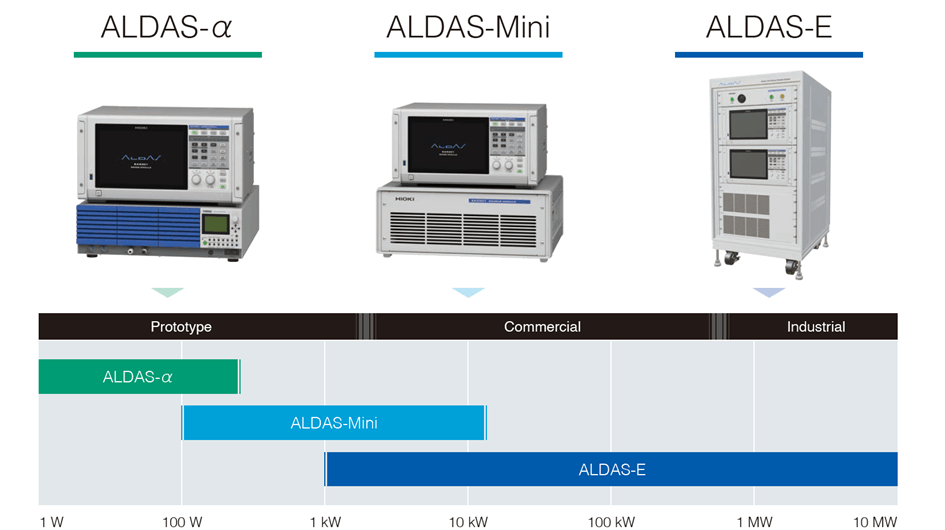

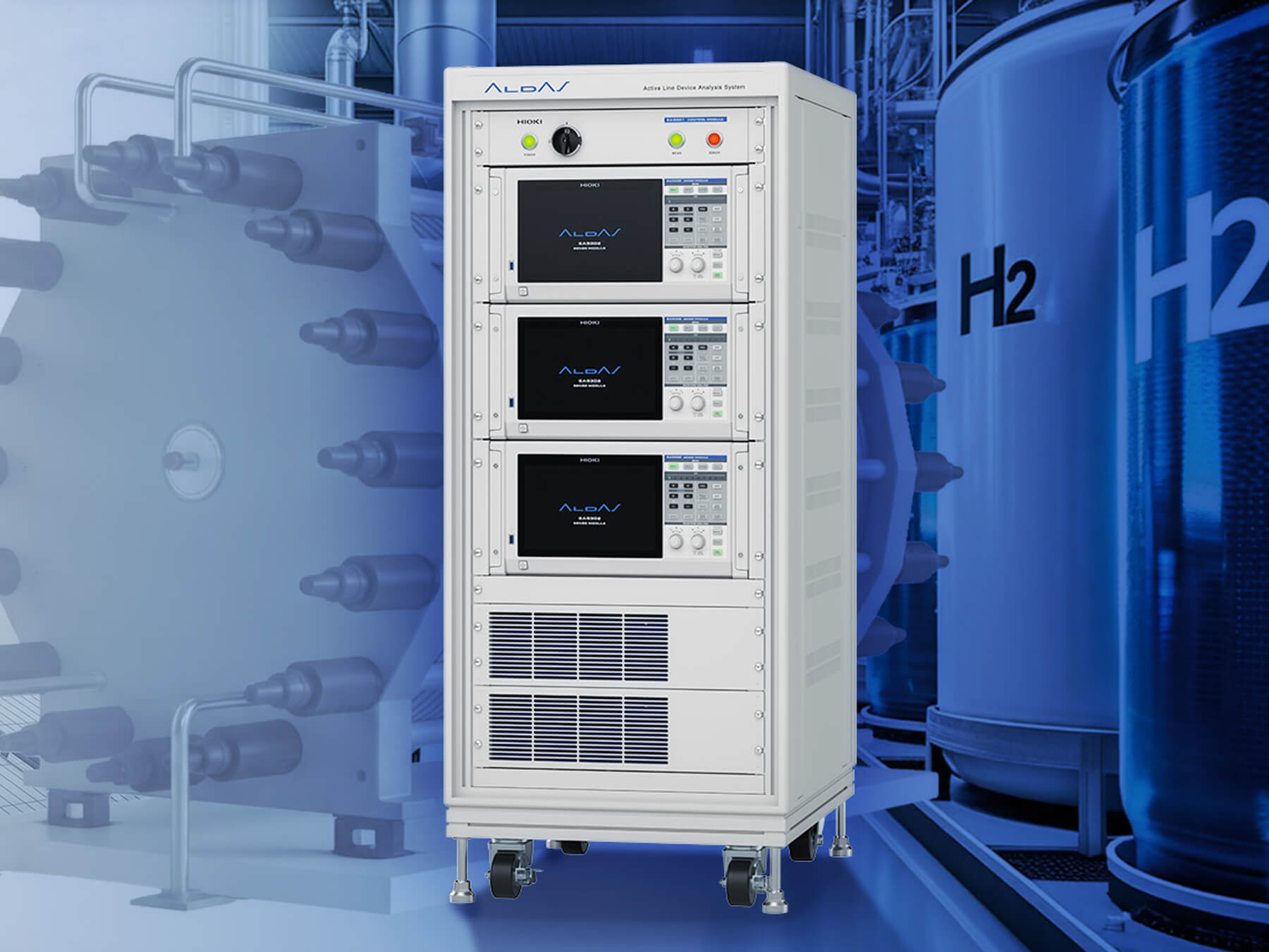

Hioki ALDAS-E (Active Line Device Analysis System) to przełomowy, wielokanałowy system do spektroskopii impedancyjnej (EIS), zaprojektowany do pomiarów na aktywnych, pracujących pod obciążeniem stosach elektrolizerów wodorowych oraz ogniw paliwowych. Urządzenie pozwala na diagnozę degradacji i monitorowanie stanu w warunkach rzeczywistych (od pojedynczych ogniw po stosy klasy MW o prądach do 10 kA), całkowicie eliminując błędy pomiarowe wynikające z nagrzewania się boczników prądowych.
Najważniejsze cechy i funkcje systemu Hioki ALDAS-E
- Pomiary Active Line: Badanie impedancji pracujących stosów (pod obciążeniem), bez konieczności odcinania zasilania czy stosowania zewnętrznych obciążeń elektronicznych.
- Ekstremalna skala pomiarowa: Zdolność do obsługi prądów do 10 kA i napięć do 1000 V, dedykowana dla instalacji przemysłowych klasy MW.

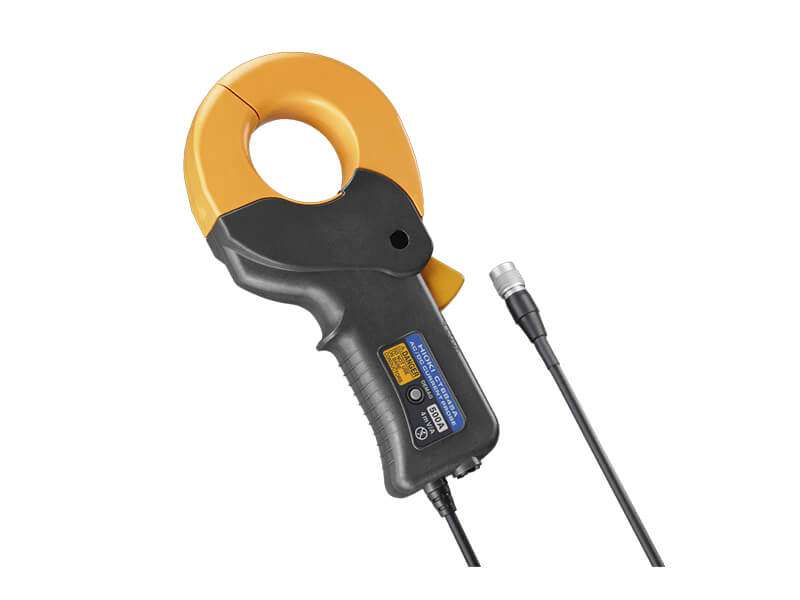

- Technologia bezkontaktowa: Pomiary realizowane za pomocą precyzyjnych czujników prądowych Hioki, eliminujące problem dryftu temperaturowego boczników.
- Szybkość EIS: Radykalne skrócenie czasu cyklu pomiarowego dla niskich częstotliwości (np. 10 kHz do 0.01 Hz w około 7,6 minuty).
- Wielokanałowość: Możliwość skalowania od 1 do 48 kanałów dla jednoczesnej analizy poszczególnych ogniw i całego stosu.
- Szerokie pasmo: Generowanie i analiza sygnałów w zakresie częstotliwości od 10 mHz do 100 kHz.
- Kompleksowe oprogramowanie: Automatyczne generowanie wykresów Nyquista (Cole-Cole), Bode'a, wykresów I-V oraz logowanie rezystancji w czasie rzeczywistym.
Pomiary spektroskopii impedancyjnej podczas normalnej pracy instalacji

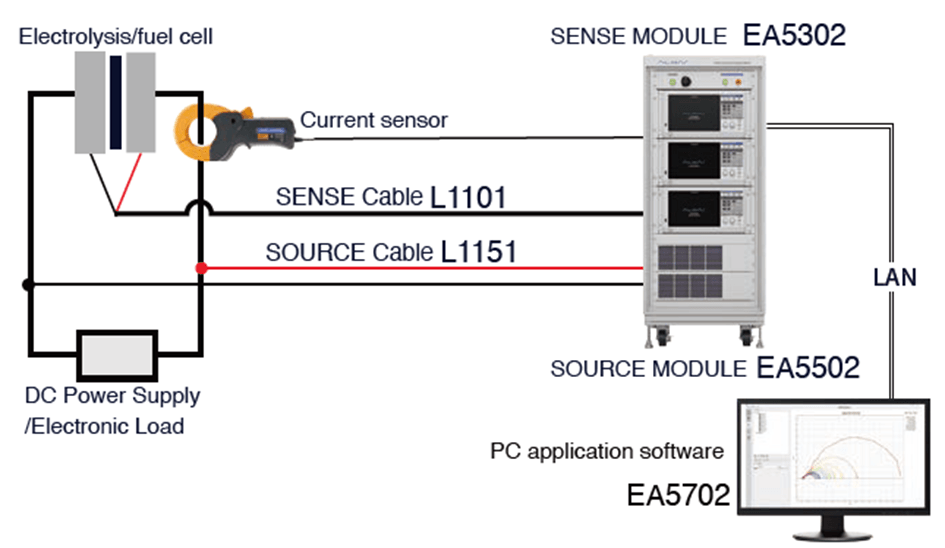

System Hioki ALDAS-E rozwiązuje największy problem badań elektrochemicznych na skalę przemysłową – wymóg wyłączania układu lub modyfikacji obwodów. System podłączany jest równolegle do istniejącego układu zasilania. Moduł Source Module w sposób aktywny "pobiera" ułamek prądu stałego (DC) płynącego do elektrolizera, by nałożyć na obwód precyzyjny prąd tętnienia (sygnał AC). W rezultacie, prąd płynący do ogniwa nigdy nie przekracza znamionowego prądu zasilania, a pomiar impedancji (EIS) przebiega w naturalnych warunkach operacyjnych systemu, z zachowaniem pełnego bezpieczeństwa komponentów.
Wysoka precyzja bez dryftu temperaturowego w paśmie mHz
Klasyczne systemy pomiarowe oparte na bocznikach prądowych (shunt resistors) są wysoce podatne na nagrzewanie przy prądach rzędu setek i tysięcy amperów. Powoduje to powstawanie zjawiska dryftu temperaturowego, który drastycznie fałszuje wyniki impedancji przy bardzo niskich częstotliwościach (np. poniżej 1 Hz). Hioki ALDAS-E opiera się na bezkontaktowych czujnikach prądu (przekładnikach o zerowym strumieniu), co całkowicie eliminuje wpływ temperatury i gwarantuje krystalicznie czysty, stabilny wynik impedancji przy badaniu dyfuzji gazów i oporności przeniesienia ładunku w najniższych rejestrach częstotliwości.
Skalowalność do 48 kanałów i prądów rzędu 10 kA
Diagnoza wielkogabarytowych stosów ogniw paliwowych (PEM, SOFC) i elektrolizerów (AWE, PEM) wymaga szerokiego obrazu sytuacji. Pojedynczy system ALDAS-E pozwala na równoczesną akwizycję danych z napięć i prądów na wielu kanałach. Architektura systemu może być skalowana od 1 do aż 48 niezależnych kanałów pomiarowych poprzez dodawanie modułów Sense Module. Co więcej, przy wielożyłowych połączeniach z prostowników do stosu MW, ALDAS pozwala na zsumowanie sygnału z wielu czujników prądowych, poprawnie rejestrując prądy dochodzące do 10 000 A bez utraty rozdzielczości pomiarowej.
Drastyczne przyspieszenie cykli ewaluacyjnych i diagnostyki

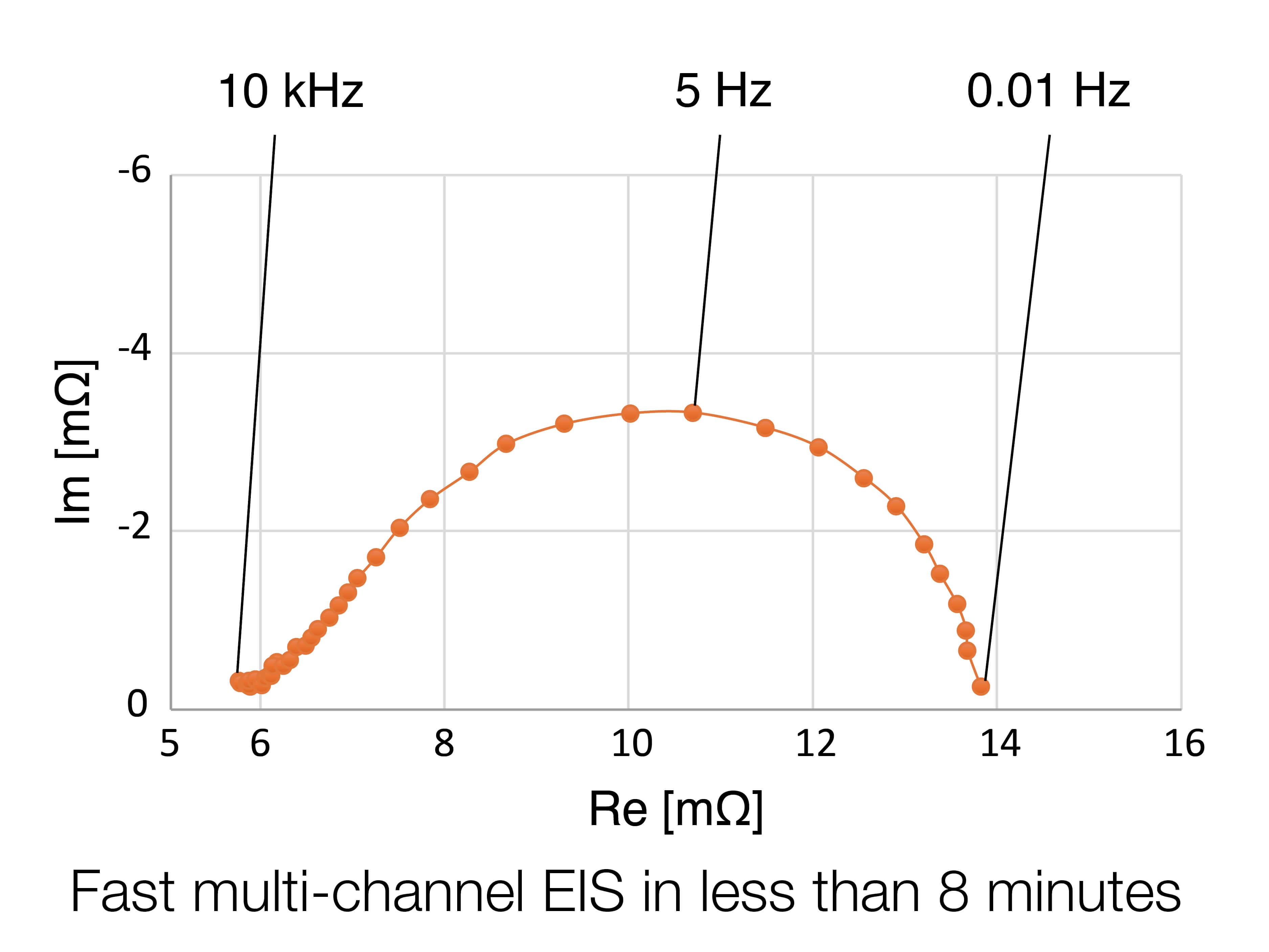

Pomiary bardzo niskich częstotliwości w spektroskopii EIS zawsze były wąskim gardłem prac R&D. Wykorzystanie algorytmów transformaty Fouriera w czasie rzeczywistym oraz zoptymalizowanych metod przetwarzania sprawia, że ALDAS-E skraca proces szybkiego przemiatania częstotliwości (np. 10 kHz - 0.01 Hz dla 30 punktów) do zaledwie 7,6 minuty. Dołączone do systemu oprogramowanie umożliwia nakładanie na siebie wykresów Nyquista z różnych etapów pracy, śledząc tym samym ewolucję degradacji membrany elektrolitycznej i katalizatora, równolegle z wykreślaniem krzywych I-V, IR-free oraz profilu strat mocy dla badanej celi.
FAQ - najczęściej zadawane pytania
Czym jest system Hioki ALDAS-E?
Hioki ALDAS-E to wielokanałowy system do spektroskopii impedancyjnej (EIS), przeznaczony do pracy na aktywnych stosach elektrolizerów wodorowych oraz ogniw paliwowych. Urządzenie umożliwia diagnozę degradacji i monitorowanie stanu technicznego instalacji w warunkach rzeczywistych pod obciążeniem.
Do czego służy system spektroskopii impedancyjnej Hioki ALDAS-E w przemyśle?
Urządzenie służy do badania impedancji pracujących stosów ogniw bez konieczności odcinania zasilania czy stosowania zewnętrznych obciążeń elektronicznych. Pozwala to na bezpieczną ocenę stanu komponentów oraz ewolucji degradacji membrany elektrolitycznej bezpośrednio podczas normalnej pracy instalacji.
Jakie are kluczowe parametry techniczne systemu Hioki ALDAS-E?
System obsługuje prądy do 10 kA oraz napięcia do 1000 V, co pozwala na badanie wielkogabarytowych instalacji przemysłowych klasy MW. Analiza sygnałów odbywa się w szerokim paśmie częstotliwości od 10 mHz do 100 kHz, a czas pełnego cyklu pomiarowego dla niskich częstotliwości wynosi zaledwie około 7,6 minuty.
Czy system Hioki ALDAS-E nadaje się do jednoczesnego badania wielu ogniw w dużych stosach?
Modułowa architektura systemu pozwala na skalowanie od 1 do aż 48 niezależnych kanałów pomiarowych poprzez dodawanie modułów Sense Module. Umożliwia to równoczesną akwizycję danych z poszczególnych ogniw oraz całego stosu, zapewniając pełny obraz diagnostyczny obiektów takich jak elektrolizery PEM czy AWE.
Czym różni się Hioki ALDAS-E od klasycznych systemów pomiarowych opartych na bocznikach?
W przeciwieństwie do tradycyjnych rozwiązań, Hioki ALDAS-E wykorzystuje bezkontaktowe czujniki prądu w postaci przekładników o zerowym strumieniu. Eliminuje to błędy wynikające z nagrzewania się boczników prądowych i gwarantuje stabilny, krystalicznie czysty wynik impedancji bez dryftu temperaturowego przy bardzo niskich częstotliwościach.
Jakie możliwości diagnostyczne i analityczne oferuje oprogramowanie systemu Hioki ALDAS-E?
Dołączone oprogramowanie automatycznie generuje wykresy Nyquista (Cole-Cole), Bode'a oraz krzywe I-V, a także loguje rezystancję w czasie rzeczywistym. Pozwala to na precyzyjne śledzenie strat mocy oraz zmian zachodzących w katalizatorze i membranie, co przyspiesza diagnostykę w procesach badawczo-rozwojowych.
