Akcesoria do rejestratorów

Hioki U8557 Moduł Termistorowy dla rejestratorów LR8450

SKU
HIOKI/U8557
zł netto 4 839
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Hioki

.

Piotr Pacześny 22 531 00 99 / 577 297 679

.

Kamil Turowski 22 531 00 94 / 533 394 222

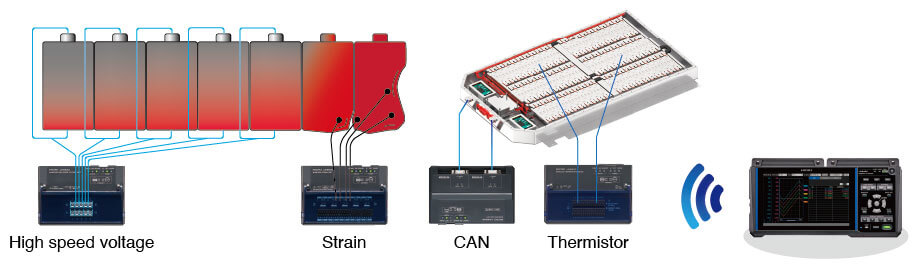

Współczesne laboratoria badawcze, szczególnie te skupione wokół technologii EV (pojazdów elektrycznych), stoją przed ogromnym wyzwaniem. Testy termiczne akumulatorów (np. weryfikacja zjawiska thermal runaway) oraz testy systemów BMS wymagają jednoczesnego monitorowania dziesiątek punktów pomiarowych z wysoką częstotliwością. Standardowe urządzenia często nie radzą sobie z szybkim próbkowaniem przy dużej liczbie kanałów, a tradycyjne złącza śrubowe drastycznie wydłużają czas konfiguracji układu pomiarowego.



W odpowiedzi na te wyzwania, marka Hioki stworzyła wtykowy moduł termistorowy U8557. Zaprojektowany jako kluczowe rozszerzenie dla systemu Hioki LR8450, pozwala na jednoczesny pomiar temperatury i rezystancji na 15 niezależnych kanałach. Co najważniejsze, moduł gwarantuje ultraszybkie próbkowanie na poziomie 50 ms dla wszystkich kanałów jednocześnie, a bezśrubowe terminale typu "push-button" pozwalają na błyskawiczne wpięcie czujników. Zaawansowane funkcje konwersji temperatury gwarantują najwyższą precyzję, bez obaw o wpływ zakłóceń elektromagnetycznych z otoczenia.







Niespotykana elastyczność pomiarowa na tle konkurencji Moduł U8557 wyróżnia się nieosiągalną dotąd wszechstronnością w konfiguracji używanych czujników:



  • Zapewnia obsługę pomiarów dla szerokiej gamy termistorów o rezystancji aż do 200 kΩ.
  • Umożliwia ustawienie współczynników bezpośrednio w rejestratorze i wyświetlanie temperatury w czasie rzeczywistym.
  • Obsługuje wprowadzanie parametrów poprzez: współczynnik stałej B, tabelę R-T (równanie Steinharta-Harta) oraz współczynniki ABC.

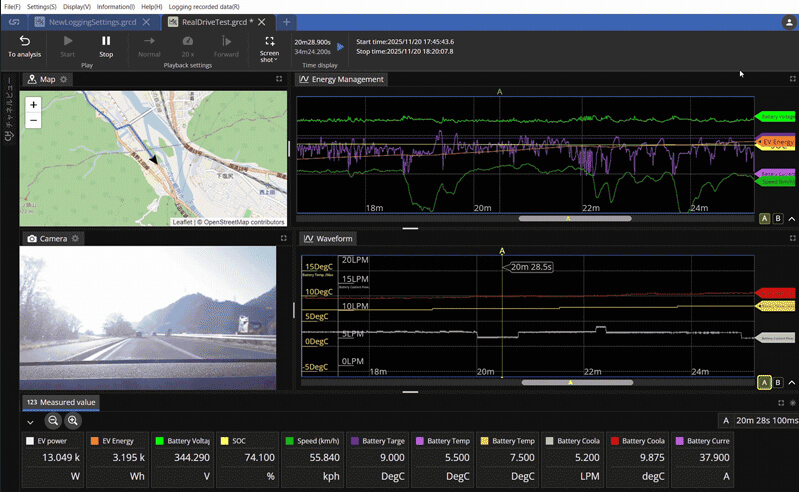

GENNECT Space – Twoja przestrzeń dla połączonych danych Potężny hardware to nie wszystko. System korzysta z darmowego oprogramowania GENNECT Space do zaawansowanego logowania, monitorowania i analizy zebranych danych. Wyższa wydajność: Aplikacja działa szybciej i obsługuje jeszcze większą liczbę kanałów pomiarowych.





  • Maksymalna integracja środowiska testowego: Umożliwia jednoczesne podłączenie do 30 urządzeń pomiarowych, do 5 kamer (internetowych lub termowizyjnych) oraz anteny GPS.
  • Elastyczna konfiguracja: Zapewnia możliwość personalizacji interfejsu (layoutu) oraz pełną konfigurację ustawień samych instrumentów prosto z komputera.
  • Bogaty kontekst danych: Oferuje synchroniczną rejestrację sygnałów, odczytów z wideo i lokalizacji z map (nieocenione rozwiązanie np. podczas testów drogowych).
Kompatybilne urządzeniaRejestratory LR8450 / LR8450-01 (montaż bezpośredni plug-in)
Liczba kanałów wejściowych15 kanałów (niezależne ustawienie konwersji temperatury lub rezystancji dla każdego z nich)
Terminale wejścioweBezśrubowe złącza wciskane (Push-button type terminal block), 2 terminale na kanał
Mierzone wielkościTemperatura (termistor), Rezystancja
Typ wejściaSkanowanie przez przekaźniki półprzewodnikowe (Semiconductor relays), wszystkie kanały w pełni izolowane
Rozdzielczość A/D16 bitów
Szybkość próbkowania (Data refresh interval)50 ms*, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s
(50 ms dostępne tylko przy wyłączonej funkcji auto range)
Pomiar rezystancji (zakresy)2000 Ω (rozdzielczość 0.1 Ω), 20 kΩ (rozdzielczość 1 Ω), 200 kΩ (rozdzielczość 10 Ω)
Pomiar temperatury (termistor)Metody konwersji: Równanie Steinharta–Harta, równanie ze stałą B; rozdzielczość 0.01°C; zakres −100.0°C do 300.0°C
Temperatura i wilgotność pracyod −20°C do 55°C, ⩽ 80% RH (bez kondensacji)
Temperatura i wilgotność przechowywaniaod −20°C do 60°C, ⩽ 80% RH (bez kondensacji)
Odporność na wibracjeodpowiednik JIS D 1601:1995 5.3(1), Klasa 1A (pojazdy pasażerskie)

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

  • U8557 Moduł pomiarowy wtykowy.
  • Instrukcję obsługi (Quick Start Manual).
  • Śruby montażowe (2 sztuki) do stabilnego mocowania w obudowie rejestratora.

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

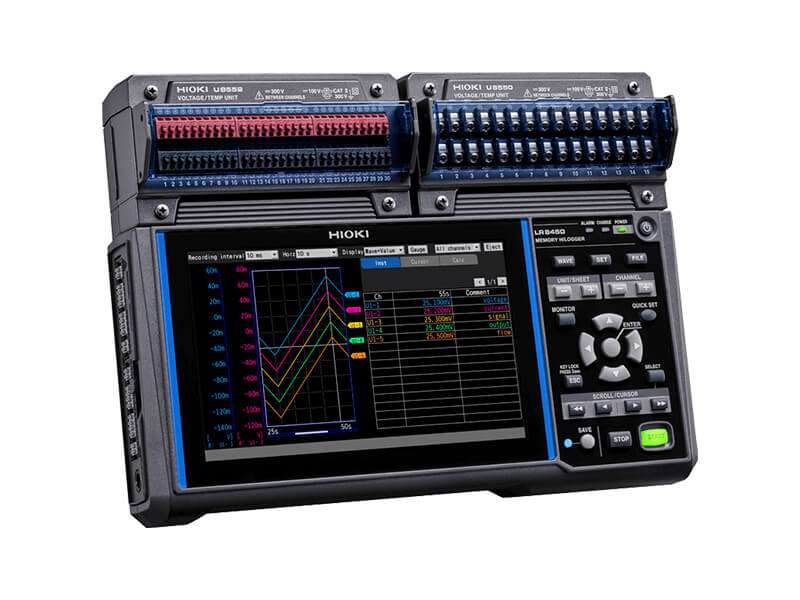

LR8450 Rejestrator danych (wymagana do działania)Zamów

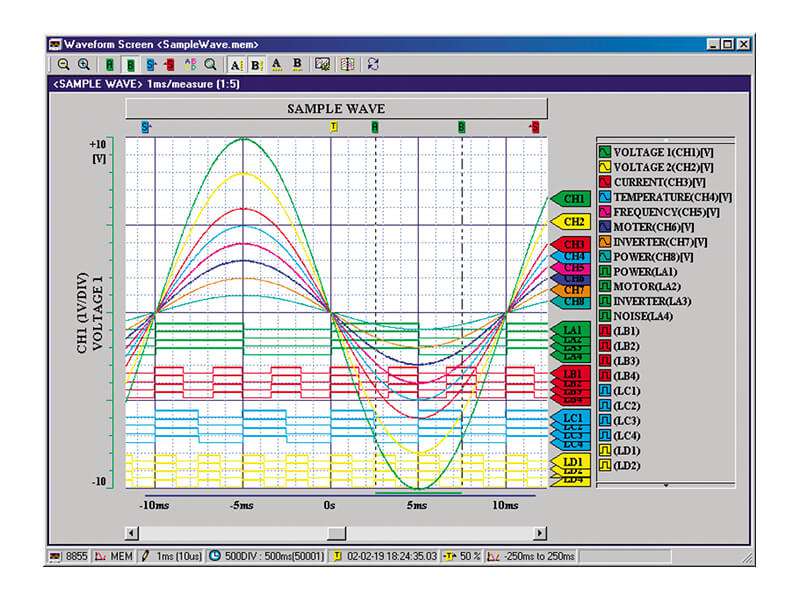

GENNECT Space Oprogramowanie PC (do synchronizacji danych z plikami wideo i mapami)
Hioki C1012 - Walizka transportowa dedykowana do bezpiecznego przewożenia rejestratora serii LR8450 i maksymalnie 7 modułów bezprzewodowychZamów
