Hioki LR8450 MEMORY HiLOGGER Rejestrator wielokanałowy (do 120 kanałów)

SKU
HIOKI/LR8450
zł netto 8 639
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Hioki

.

Piotr Pacześny 22 531 00 99 / 577 297 679

Aktualny przykład pomiaru przy użyciu CAN UNIT





Ten film demonstruje, jak Hioki Memory HiLogger LR8450-01 i CAN UNIT są wykorzystywane do pomiaru temperatury w pojeździe. Czujniki analogowe mierzące temperaturę wewnątrz pojazdu oraz dane CAN są jednocześnie wyświetlane na wykresie w czasie rzeczywistym. Można również zobaczyć, jak zmierzone dane analogowe są wyprowadzane jako sygnały CAN w czasie rzeczywistym.



Stabilne rejestrowanie - nawet przy wysokich napięciach i częstotliwościach. Minimalizacja wpływu szumów.





Hioki Memory HiLogger LR8450 został zaprojektowany z myślą o zapewnieniu stabilnej rejestracji danych, nawet w warunkach wysokich napięć i częstotliwości. Starsze rejestratory danych miały problemy z dokładnym rejestrowaniem temperatury w hałaśliwym otoczeniu ze względu na wpływ wysokich częstotliwości, które powodowały znaczne przesunięcia lub wahania wartości. Dzięki odnowionej konstrukcji, LR8450 znacznie zmniejsza wpływ szumów o wysokiej częstotliwości, co czyni go idealnym do rejestrowania temperatury falowników i akumulatorów w trudnych warunkach pomiarowych.



Kluczowe cechy:



  • Możliwość rozbudowy do 120 kanałów za pomocą modułów przewodowych/wtykowych
  • Rejestrowanie napięcia wyjściowego z czujników ciśnienia i innych czujników z szybkością próbkowania 1 ms
  • Bezpośrednie podłączenie tensometru i pomiar sygnałów w odstępach 1 ms
  • Znacznie zmniejszony wpływ szumów pozwala na bezpieczne pomiary w obszarach wysokiego napięcia i wysokiej częstotliwości, takich jak okolice silników falowników



Uwaga: Pomiar nie jest możliwy przy użyciu tylko LR8450. Wymagany jest jeden lub więcej modułów wtykowych (sprzedawane oddzielnie).

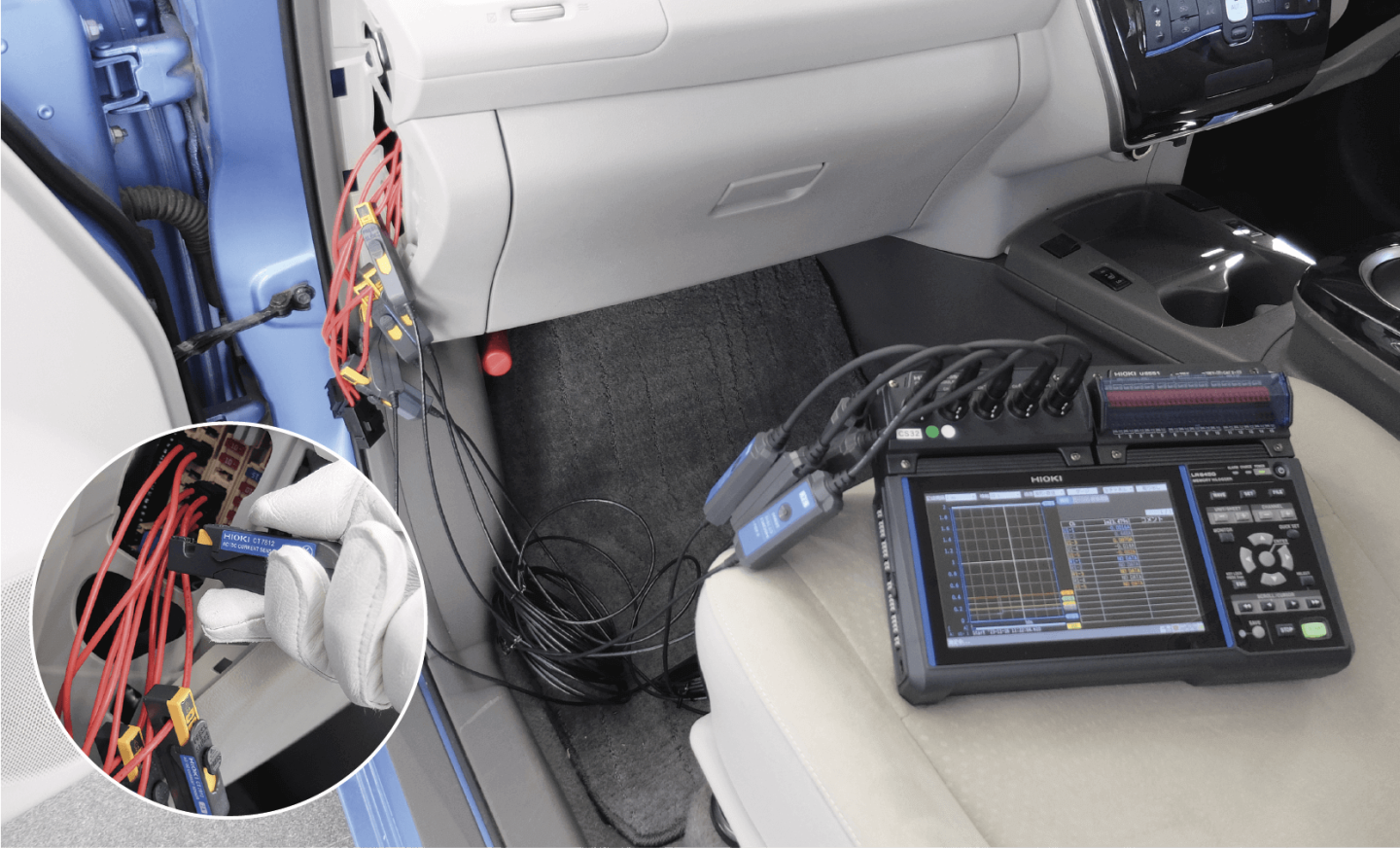

Pomiar prądu upływu w zarządzaniu zasilaniem pojazdów elektrycznych



lr8450 energymanagement 6 1 tiny



W dziedzinie e-mobilności, zwłaszcza pojazdów elektrycznych (EV), zwiększenie zasięgu jest jednym z najważniejszych priorytetów. Aby zwiększyć zasięg, ważne jest, aby mierzyć zużycie energii i prąd upływu nie tylko dla akumulatorów i układów napędowych, które zużywają dużą ilość energii, ale także dla urządzeń takich jak ECU i akcesoria elektryczne.



Bezpośrednie podłączanie tensometrów i wykonywanie pomiarów w czasie zaledwie 1 ms





Memory HiLogger LR8450 to zaawansowany rejestrator danych, który umożliwia pomiar naprężeń za pomocą bezpośrednio podłączonych tensometrów. Dzięki zdolności do rejestrowania danych z częstotliwością rzędu kilkudziesięciu herców, wynikającą z próbkowania do 1 ms, LR8450 jest idealnym narzędziem do precyzyjnego pomiaru naprężeń i obciążeń ruchomych części, a także naprężeń elementów takich jak hamulce i rury. Ponadto, LR8450 może jednocześnie mierzyć różne parametry, takie jak naprężenie, temperatura i napięcie, dzięki możliwości obsługi różnych modułów pomiarowych jednocześnie.

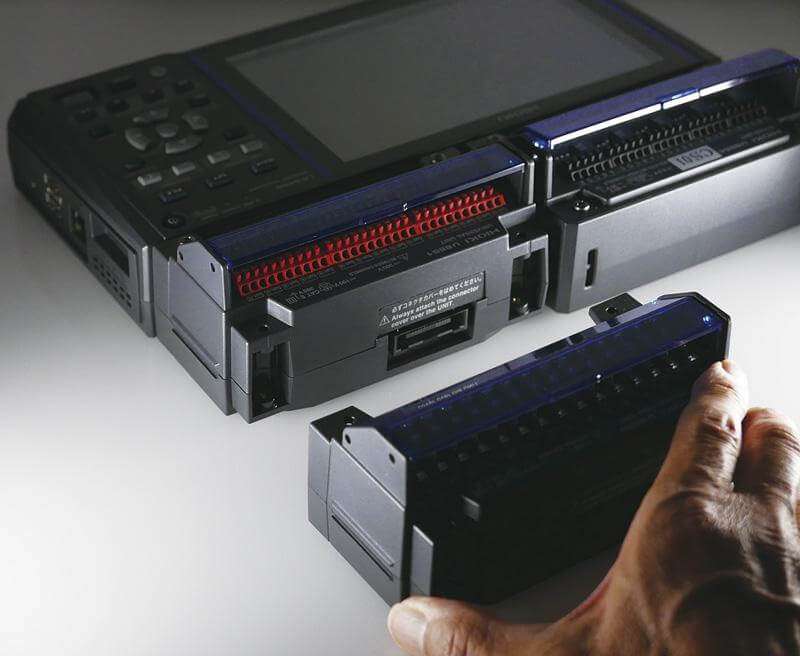

Zyskaj do 120 kanałów wejściowych po prostu dodając w sumie cztery moduły plug-in



client upload 11 1582878607435 0 2 tiny

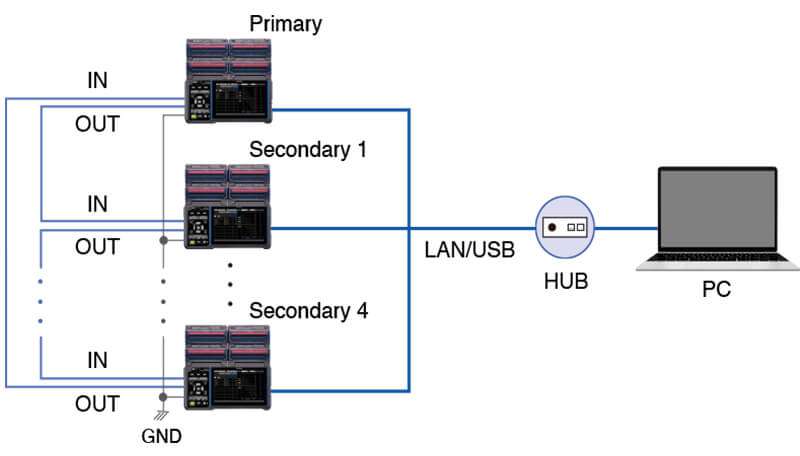

Synchroniczny pomiar próbkowania Analog 600 CH [od wersji V2.10]



img lr8450 web sync 3 tiny



Zsynchronizowane próbkowanie do 5 modułów plug-in (600 kanałów analogowych) może być mierzone po podłączeniu wielu zewnętrznych terminali synchronizacji LR8450 (SYNC.IN, SYNC.OUT).



Próbkowanie sygnału wyjściowego z różnych czujników, w tym czujników ciśnienia 1 ms



  • Użyj modelu High Speed Voltage Unit U8553



Mierzy z częstotliwością próbkowania do 1 ms. Częstotliwość próbkowania 1 ms jest najlepsza do pomiaru sygnałów wyjściowych czujników o częstotliwości poniżej 100 Hz, na przykład czujników ciśnienia i drgań.



Pomiar odkształcenia z częstotliwością próbkowania 1 ms



  • Użyj modelu Strain Unit U8554
  • Podłącz bezpośrednio czujniki tensometryczne i dokonuj pomiarów z częstotliwością próbkowania do 1 ms.



Tensometry zazwyczaj wyposażone są w długie i cienkie przewody, które mogą łatwo ulec uszkodzeniu. Aby tego uniknąći, można wykorzystać moduły bezprzewodowe, co pozwoli na znaczne zmniejszenie długości przewodów i zwiększenie trwałości układu pomiarowego..



Pomiar temperatury w pobliżu falownika lub akumulatora



Użyj modeli:

  • Jednostka napięcia/temperatury U8550
  • Jednostka uniwersalna U8551



Pomiar z częstotliwością próbkowania do 10 ms.




Dedykowana usługa w chmurze dla serii GENNECT firmy Hioki





Dostęp do zdalnych przyrządów można uzyskać w dowolnym miejscu i czasie.



GENNECT Cloud



„GENNECT Cloud” to usługa zdalnych pomiarów, którą każdy może łatwo uruchomić.



Łącząc się z Internetem, można łatwo sprawdzać najnowsze wartości pomiarowe, wysyłać alarmy, gromadzić pliki pomiarowe i wykonywać zdalne sterowanie.



GENNECT One



„GENNECT One” to darmowa aplikacja dla systemu Windows, która zapewnia centralne zarządzanie wieloma przyrządami w sieci LAN. Logując się do GENNECT Cloud z GENNECT One, można wyjść poza sieć LAN i połączyć się z urządzeniami w zdalnych lokalizacjach.

Gwarantowana dokładność: 1 rok



Maksymalna liczba podłączanych modułów

4 moduły wtykowe

Moduły plug-in

MODUŁ NAPIĘCIA/TEMPERATURY U8550

MODUŁ UNIWERSALNY U8551

MODUŁ NAPIĘCIA/TEMPERATURY U8552

MODUŁ NAPIĘCIOWY U8553

MODUŁ TENSOMETRYCZNY U8554

CAN UNIT U8555

MODUŁ PRĄDOWY U8556

Liczba kanałów pomiarowych

Do 120 kanałów z modułami wtykowymi.

U8555 może wprowadzić do 500 kanałów na jednostkę.

Wejście impulsowe/logiczne

[Liczba kanałów] 8 kanałów (wspólne GND, nieizolowane, wyłączne ustawienie dla wejścia impulsowego/logicznego dla poszczególnych kanałów)

[Adaptacyjny format wejścia] Styk beznapięciowy, otwarty kolektor lub wejście napięciowe

[Zliczanie] 0 do 1000 M impulsów, rozdzielczość 1 impulsu

[Prędkość obrotowa] 0 do 5000/n (r/s), rozdzielczość 1/n (r/s), 0 do 300 000/n (r/min.), rozdzielczość 1/n (r/min.), n: Liczba impulsów na obrót (od 1 do 1000)

[Wejście logiczne] Rejestruje 1 lub 0 dla każdego interwału nagrywania

Interwały nagrywania

1 ms*, 2 ms*, 5 ms* (*: można ustawić tylko w przypadku korzystania z modułów 1 ms/S), 10 ms do 1 godziny, 22 opcje (interwał odświeżania danych można ustawić dla każdej jednostki)

Przechowywanie danych

Karta pamięci SD/ USB (do wyboru przez użytkownika)

(Wyłącznie nośniki pamięci sprzedawane bezpośrednio przez HIOKI gwarantują prawidłowe działanie i zgodność z wymaganiami technicznymi)

Interfejs LAN

100BASE-TX / 1000BASE-T, obsługa DHCP, DNS,

Funkcje: Akwizycja danych, ustawienia stanu używane z oprogramowaniem Logger Utility, konfigurowanie ustawień i sterowanie nagrywaniem za pomocą poleceń komunikacyjnych, serwer FTP / klient FTP, serwer HTTP, transmisja e-mail, klient NTP

Interfejs USB

Gniazdo serii A × 2: zgodne z USB 2.0 (napęd USB, klawiatura lub koncentrator)

Gniazdo serii mini-B × 1: Gromadzenie danych, ustawienia stanu używane z narzędziem Logger Utility, konfigurowanie ustawień i sterowanie nagrywaniem za pomocą poleceń komunikacyjnych, przesyłanie danych z podłączonej karty pamięci SD do komputera

Gniazdo karty SD

Gniazdo zgodne ze standardem SD × 1 (z obsługą kart pamięci SD/SDHC), Opcje gwarantowanego działania: Z4001, Z4003

Wyświetlacz

7-calowy kolorowy wyświetlacz ciekłokrystaliczny TFT (WVGA 800 × 480 pikseli)

Funkcje

Zapisywanie danych przebiegu w czasie rzeczywistym na karcie pamięci SD lub napędzie USB, obliczanie wartości liczbowych, obliczanie przebiegu, 8-kanałowe wyjście alarmowe, wyjście napięciowe ×2 (do wyboru 5 V / 12 V / 24 V)

Zasilanie

[Zasilacz sieciowy] Przy użyciu Z1014 (100-240 V AC, 50/60 Hz), maks. 95 VA (z zasilaczem sieciowym), maks. 28 VA (bez zasilacza sieciowego)

[Akumulator] Przy użyciu Z1007 (mieści 2 akumulatory), czas ciągłej pracy 4 godziny (wartość odniesienia dla 2 sztuk), maks. 20 VA.

[Zasilanie zewnętrzne] 10-30 V DC, maks. 28 VA.

Wymiary i masa

Bez modułów: 272 mm szer. × 145 mm wys. × 43 mm gł. (bez wystających elementów), 1108 g (bez zestawu baterii)

Z 2 modułami: 272 mm szer. × 198 mm wys. × 63 mm gł. (bez wystających elementów)

Z 4 modułami: 272 mm szer. × 252 mm wys. × 63 mm gł. (bez wystających elementów)

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

  • Rejestrator danych LR8450
  • Skrócona instrukcja obsługi
  • LOGGER Application Disc (zawiera: Podręcznik Szybki Start, Podręcznik Użytkownika, Logger Utility, Logger Utility User Guide, CAN Editor, CAN Editor User Guide, Communication User Guide)
  • Kabel USB
  • Zasilacz sieciowy Z1014

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.
