Hioki LR8450-01 MEMORY HiLOGGER Wireless LAN Rejestrator danych

Zbieranie danych z modułów bezprzewodowych zainstalowanych w odległych lub trudno dostępnych lokalizacjach odbywa się za pośrednictwem połączenia LAN. Nowe moduły wejściowe umożliwiają pomiar odkształceń i zniekształceń, co czyni je idealnymi do zastosowań w motoryzacji, takich jak ocena komponentów pojazdów, oraz w urządzeniach zrobotyzowanych.

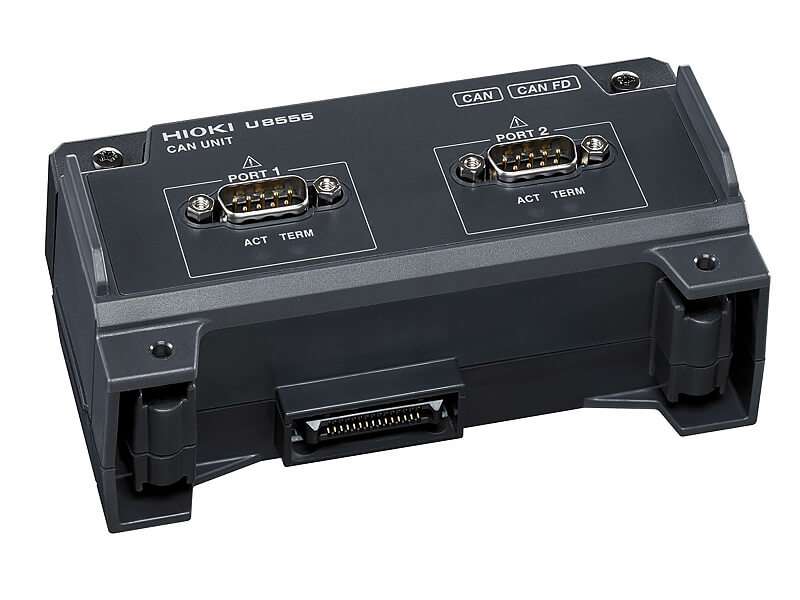

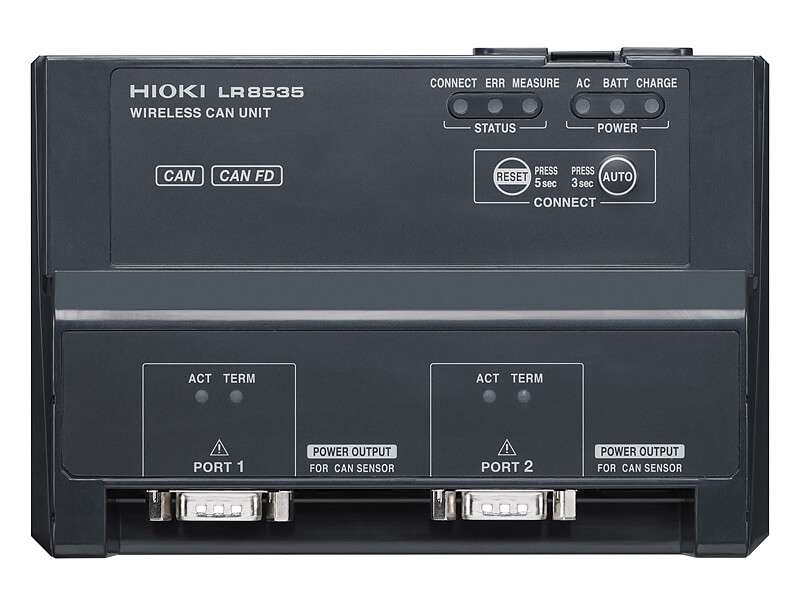

Przykład pomiaru przy użyciu CAN UNIT

Ten film przedstawia, jak Hioki Memory HiLogger LR8450-01 i CAN UNIT są wykorzystywane do pomiaru temperatury w rzeczywistym pojeździe. Dane analogowe mierzące temperaturę wewnątrz pojazdu oraz dane CAN są jednocześnie wyświetlane na wykresie w czasie rzeczywistym. Można również zobaczyć, jak zmierzone dane analogowe są wyprowadzane jako sygnały CAN w czasie rzeczywistym.

Łączenie jednostek bezprzewodowych w 2 krokach!

Hioki Memory HiLogger LR8450-01 to rejestrator danych wyposażony w bezprzewodową sieć LAN, idealny do zbierania danych w rozproszonych lokalizacjach i miejscach, gdzie okablowanie jest utrudnione. Można dodać do 7 modułów bezprzewodowych i mierzyć do 330 kanałów. Przedstawiamy dwa proste kroki, aby połączyć moduły bezprzewodowe jednostką główną.

Kluczowe cechy

• Model z bezprzewodową siecią LAN z możliwością rozbudowy do 330 kanałów za pomocą modułów bezprzewodowych i wtykowych
• Rejestrowanie napięcia wyjściowego z czujników ciśnienia i innych czujników z szybkością próbkowania 1 ms
• Bezpośrednie podłączenie tensometru i pomiar sygnałów w odstępach 1 ms
• Znacznie zmniejszony wpływ szumów pozwala na bezpieczne pomiary w obszarach wysokiego napięcia i wysokiej częstotliwości, takich jak okolice silników falowników
• Unikanie problemów z okablowaniem dzięki minimalizacji długości kabli za pomocą modułów bezprzewodowych
• Zdalne monitorowanie danych na komputerze za pomocą bezprzewodowej technologii LAN

Uwagi

• Memory HiLogger LR8450 i LR8450-01 nie mogą wykonywać pomiarów samodzielnie. Wymagany jest jeden lub więcej modułów plug-in lub modułów bezprzewodowych (sprzedawane oddzielnie).
• Memory HiLogger LR8450-01 i moduły bezprzewodowe emitują fale radiowe. Korzystanie z fal radiowych podlega wymogom licencyjnym w niektórych krajach. Korzystanie z urządzenia w kraju lub regionie innym niż wskazany może naruszać prawo i skutkować sankcjami prawnymi.
• Aby uzyskać najnowsze informacje o krajach i regionach, w których obecnie obsługiwana jest praca bezprzewodowa, należy zapoznać się ze „Specyfikacjami”.

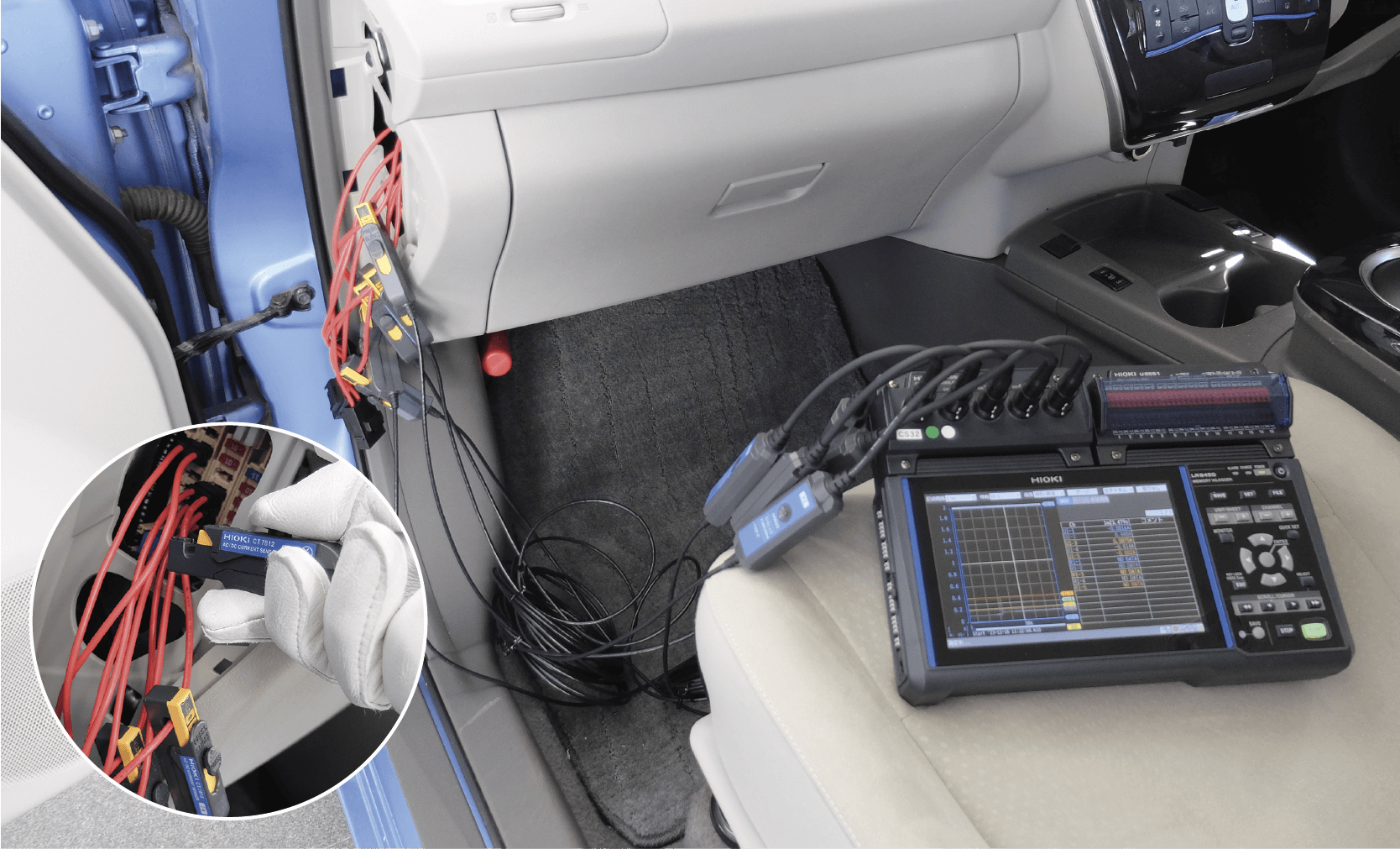

Pomiar prądu upływu w zarządzaniu zasilaniem pojazdów elektrycznych

W dziedzinie e-mobilności, zwłaszcza pojazdów elektrycznych (EV), zwiększenie zasięgu jest jednym z najważniejszych priorytetów. Aby zwiększyć zasięg, ważne jest, aby mierzyć zużycie energii i prąd upływu nie tylko dla akumulatorów i układów napędowych, które zużywają dużą ilość energii, ale także dla urządzeń takich jak ECU i akcesoria elektryczne.

Stabilne rejestrowanie - nawet przy wysokich napięciach i częstotliwościach. Minimalizacja wpływu szumów.

LR8450 redukuje wpływ szumów, zapewniając stabilną rejestrację, nawet przy wysokich napięciach i częstotliwościach.

Starsze rejestratory danych nie mogły dokładnie rejestrować temperatury w hałaśliwym otoczeniu ze względu na wpływ wysokich częstotliwości, które powodowały znaczne przesunięcia lub wahania wartości.

Nowy Hioki Memory HiLogger LR8450 wykorzystuje odnowioną konstrukcję, aby znacznie zmniejszyć wpływ szumów o wysokiej częstotliwości i jest idealny do rejestrowania temperatury falowników i akumulatorów.

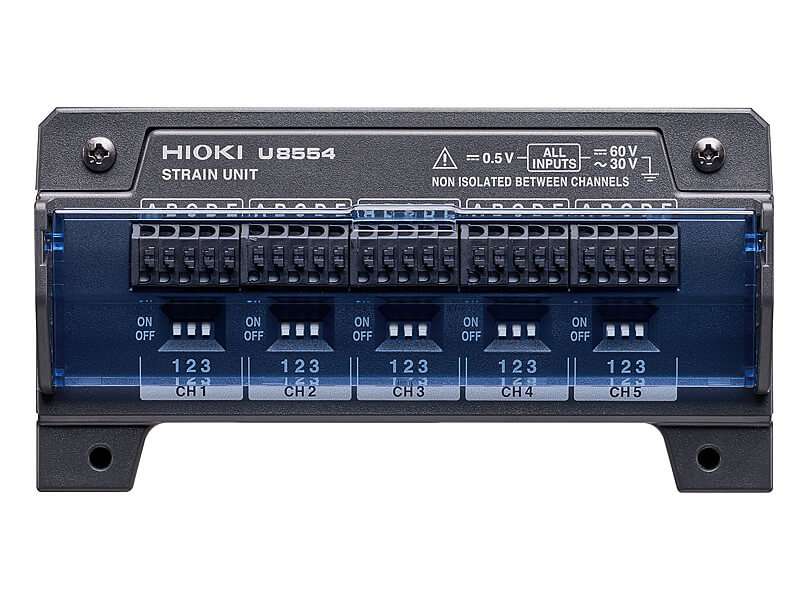

Podłącz bezpośrednio tensometry i wykonuj pomiary z częstotliwością nawet 1 ms

Memory HiLogger LR8450 to zaawansowany rejestrator danych, który umożliwia pomiar naprężeń za pomocą bezpośrednio podłączonych tensometrów. Dzięki zdolności do rejestrowania danych z częstotliwością rzędu kilkudziesięciu herców, wynikającą z próbkowania do 1 ms, LR8450 jest idealnym narzędziem do precyzyjnego pomiaru naprężeń i obciążeń ruchomych części, a także naprężeń elementów takich jak hamulce i rury. Ponadto, LR8450 może jednocześnie mierzyć różne parametry, takie jak naprężenie, temperatura i napięcie, dzięki możliwości obsługi różnych modułów pomiarowych jednocześnie.

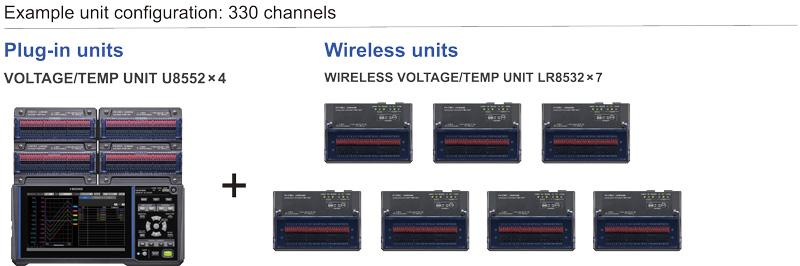

Dodaj łącznie do 7 modułów bezprzewodowych, aby uzyskać maksymalnie 330 kanałów

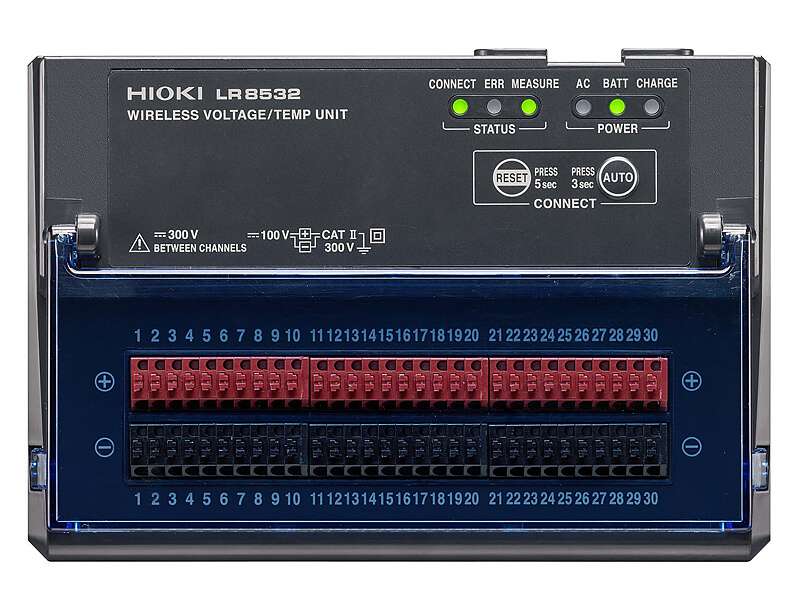

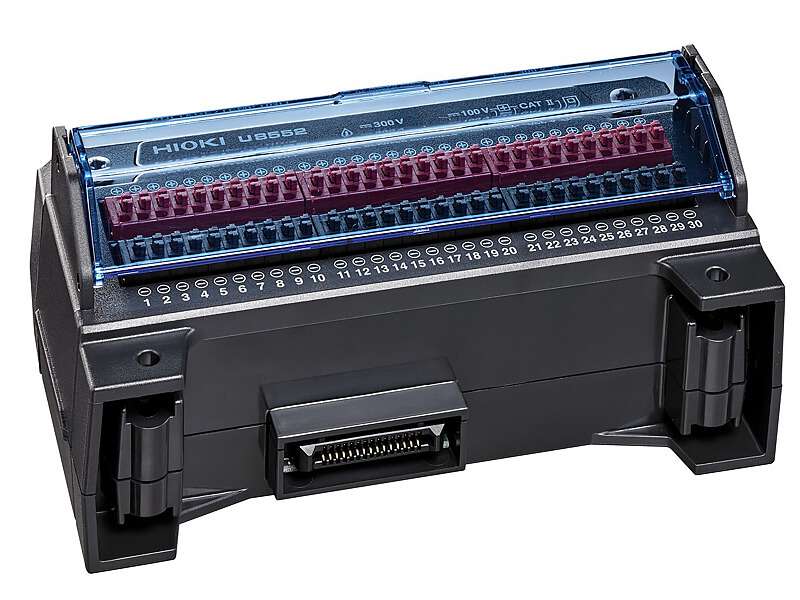

Z czterema modułami U8552 VOLTAGE/TEMP i siedmioma modułami LR8532 WIRELESS VOLTAGE/TEMP można zmierzyć łącznie 330 kanałów.

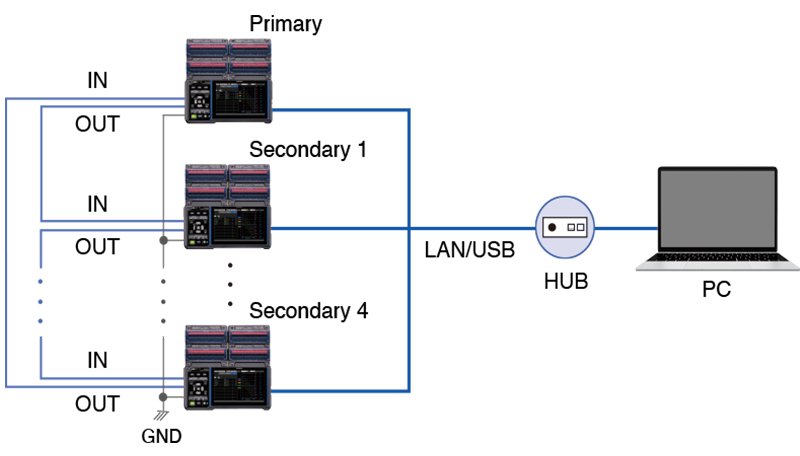

Synchroniczny pomiar próbkowania Analog 600 CH [od wersji V2.10]

Zsynchronizowane próbkowanie do 5 modułów plug-in (600 kanałów analogowych) może być mierzone po podłączeniu wielu zewnętrznych terminali synchronizacji LR8450 (SYNC.IN, SYNC.OUT).

Uwaga: Funkcja ta nie może być używana, gdy podłączone są moduły bezprzewodowe.

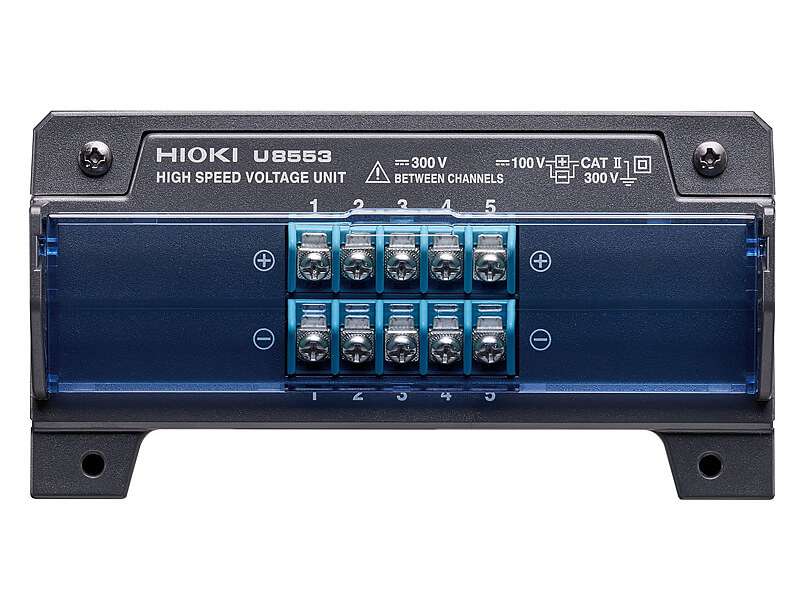

Próbkowanie danych wyjściowych z różnych czujników, w tym czujników ciśnienia 1 ms

Pomiary z częstotliwością próbkowania do 1 ms.

Częstotliwość próbkowania 1 ms jest najlepsza do pomiaru sygnałów wyjściowych czujników o częstotliwości poniżej 100 Hz, na przykład czujników ciśnienia i drgań.

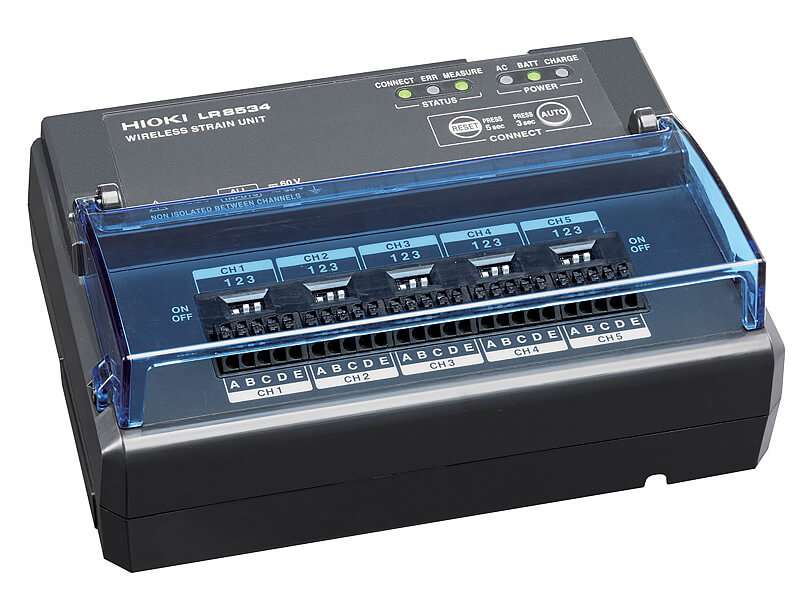

Pomiar odkształcenia z częstotliwością próbkowania 1 ms

Podłącz bezpośrednio czujniki tensometryczne i dokonuj pomiarów z częstotliwością próbkowania do 1 ms.

Tensometry zazwyczaj wyposażone są w długie i cienkie przewody, które mogą łatwo ulec uszkodzeniu. Aby tego uniknąći, można wykorzystać moduły bezprzewodowe, co pozwoli na znaczne zmniejszenie długości przewodów i zwiększenie trwałości układu pomiarowego.

Pomiar temperatury w pobliżu falownika lub akumulatora

Pomiary z częstotliwością próbkowania do 10 ms.

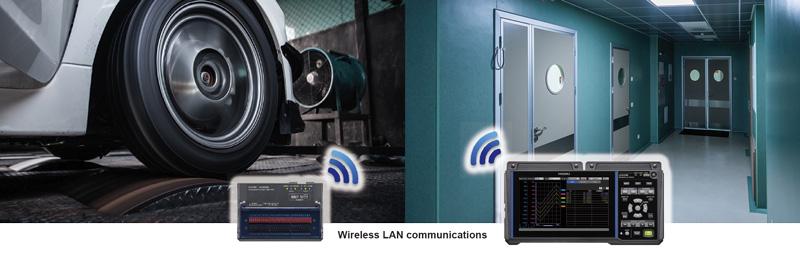

Pomiary w miejscach, w których trudno byłoby poprowadzić przewody

Dzięki zastosowaniu LR8450-01 w połączeniu z modułami bezprzewodowymi, możliwe jest znaczne skrócenie czasu pracy, ponieważ wymagane jest jedynie minimalne okablowanie. W przypadku pomiarów prowadzonych w laboratorium, takie rozwiązanie eliminuje konieczność przeprowadzania przewodów oraz wiercenia otworów w ścianach pomieszczenia monitorującego, w którym odbywa się analiza danych. To z kolei przekłada się na oszczędność czasu i zwiększenie efektywności procesu pomiarowego.

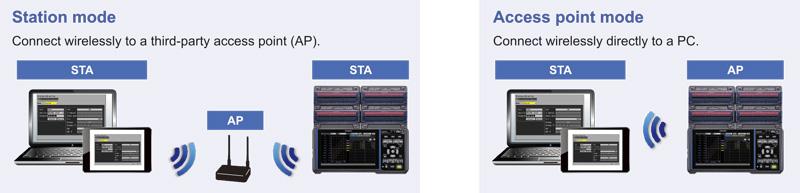

Obserwuj dane zdalni za pomocą komputera lub tabletu

Dzięki możliwości podłączenia LR8450-01 do komputera lub tabletu za pośrednictwem bezprzewodowej sieci LAN, użytkownicy mogą wygodnie obserwować dane z odległej lokalizacji. Urządzenie wyposażone jest w wbudowany serwer HTTP, który umożliwia zdalne sterowanie przyrządem, a także wbudowany serwer FTP, który pozwala na pobieranie plików danych bezpośrednio z miejsca pomiaru. To rozwiązanie znacznie ułatwia monitorowanie i analizę wyników pomiarów, eliminując konieczność fizycznego przebywania w miejscu prowadzenia badań.

Dedykowana usługa w chmurze dla serii GENNECT firmy Hioki

Dostęp do zdalnych przyrządów można uzyskać w dowolnym miejscu i czasie.

GENNECT Cloud

„GENNECT Cloud” to usługa zdalnych pomiarów, którą każdy może łatwo uruchomić.

Łącząc się z Internetem, można łatwo sprawdzać najnowsze wartości pomiarowe, wysyłać alarmy, gromadzić pliki pomiarowe i wykonywać zdalne sterowanie.

GENNECT One

„GENNECT One” to darmowa aplikacja dla systemu Windows, która zapewnia centralne zarządzanie wieloma przyrządami w sieci LAN. Logując się do GENNECT Cloud z GENNECT One, można wyjść poza sieć LAN i połączyć się z urządzeniami w zdalnych lokalizacjach.
