Metrel MI 3152H EurotestXC 2,5 kV Wielofunkcyjny miernik instalacji

Cena podana w netto. Przy zamówieniu obowiązuje 23% podatku VAT.

8 169,00 8 599,00

Karta katalogowa

Tabela porównawcza

Producent:

.

Kamil Turowski 22 531 00 94 / 533 394 222

.

Antoni Klonowski 22 531 00 89 / 533 395 222

.

Marcin Stalmach 22 531 00 98 / 730 977 669

Metrel MI 3152H EurotestXC 2,5kV jest nowej generacji przyrządem pomiarowym z bogatej oferty firmy Metrel. Znane z wcześniejszych modeli funkcje takie jak wykonywanie kompletnych pomiarów bezpieczeństwa instalacji elektrycznych zgodnie z normą IEC/EN 61557 oraz funkcja automatycznych testów dla sieci w układach TN oraz TT poszerzone o pomiar rezystancji napięciem do 2,5 kV, są teraz zarządzane z poziomu zupełnie nowego interfejsu bazującego na kolorowym, dotykowym wyświetlaczu. Szeroki zakres funkcji obejmuje m.in.: monitorowanie napięcia online, testowanie kolejności faz, testowanie warystorów, pomiary rezystancji uziemienia metodą 3-przewodową oraz 2-cęgową, pomiar natężenia oświetlenia, pomiar prądów upływu za pomocą cęgów (wart. TRMS), pomiar wyłączników RCD, pomiary impedancji linii oraz pętli zwarcia, a także kalkulacje współczynników PI oraz DAR.


Zobacz też: Model MI 3152 EurotestXC



Funkcje pomiarowe

  • Rezystancja izolacji napięciem DC od 50V do 2500V; kalkulacje PI i DAR
  • Test warystora
  • Ciągłość połączeń ochronnych i wyrównawczych prądem 200mA DC
  • Ciągłość połączeń ochronnych i wyrównawczych prądem 7mA
  • Impedancja linii oraz pętli zwarcia - także połączone w jednej funkcji Z AUTO
  • Impedancja pętli zwarcia bez wyzwolenia wyłącznika RCD
  • Wartość TRMS napięcia oraz częstotliwości
  • Kolejność następstwa faz
  • Testowanie wyłączników RCD (ogólnego stosowania oraz selektywne, typ AC, A, F, MI RCD, EV RCD)
  • Rezystancja uziemienia (metoda 3-przewodowa oraz 2-cęgowa)
  • Rezystywność gruntu za pomocą adaptera Ro (opcja)
  • Wartość TRMS prądów upływu oraz obciążenia (opcja)
  • Natężenie oświetlenia (opcja)
  • Impedancja pętli w wysokiej rozdzielczości (mΩ) (opcja)
  • Obsługa skanerów kodów kreskowych/ kodów QR
  • Autosekwencje oraz sprawdzanie funkcjonalne urządzeń zasilających pojazdy elektryczne (EVSE)
  • Określanie lokalizacji przewodów



Główne zalety

  • Zdefiniowane automatyczne sekwencje testowe AutoSequences®
  • Zdefiniowane testy automatyczne:

Auto TT (U, Zln, Zs, Uc)
Auto TN/RCD (U, Zln, Zs, Rpe)
Auto TN (U, Zln, Zs, Rpe)

  • Wbudowane ekrany pomocy ze schematami połączeń.
  • Wbudowane charakterystyki zabezpieczeń do automatycznej oceny wyniku pomiaru impedancji linii/pętli zwarcia.
  • Monitorowanie napięcia na trzech złączach w czasie rzeczywistym Auto RCD:
  • Automatyczna zmiana polaryzacji przy pomiarze ciągłości.
  • Zautomatyzowana procedura testowania wyłączników RCD.
  • Automatyczna procedura pomiaru impedancji (Z AUTO).
  • Przewodnik po oględzinach.
  • Możliwość filtrowania funkcji pomiarowych pod kątem zastosowania
  • Akumulatory oraz ładowarka znajdują się w wyposażeniu standardowym.
  • Wbudowany moduł Bluetooth do komunikacji z komputerem PC lub urządzeniami mobilnymi.
  • Oprogramowanie Metrel Electrical Safety Manager pozwala tworzyć struktury pomiarowe, przesyłać je do przyrządu, a także pobierać z przyrządu wyniki i tworzyć z nich raporty pomiarowe.
  • Wsparcie dla oprogramowania aMESM pozwalającego zarządzać pomiarami z poziomu urządzenia mobilnego (opcja).



Zastosowanie

  • Odbiorcze lub okresowe badania instalacji domowych i przemysłowych.
  • Badania instalacji w układach sieci TT oraz TN.
  • Obserwacje trendów izolacji.
  • Testowanie instalacji jednofazowych oraz wielofazowych.
  • Badania instalacji odgromowych.
  • Badania urządzeń zasilających pojazdy elektryczne (EVSE).








Funkcja Zakres pomiarowy Rozdzielczość Dokładność



CIĄGŁOŚĆ PRZEWODÓW OCHRONNYCH

Prądem 7 mA
2-przewodowo
0.00 Ω ... 19.99 Ω
20.0 Ω ... 1999 Ω
0.1 Ω
1 Ω
±(5 % w.w. + 3 cyfry)
Prądem 200 mA
2-przewodowo
0.00 Ω ... 19.99 Ω
20.0 Ω ... 199.9 Ω
200.0 Ω ... 1999 Ω
0.01 Ω
0.1 Ω
1 Ω
±(3 % w.w. + 3 cyfry)
±(5 % w.w.)
±(5 % w.w.)



REZYSTANCJA IZOLACJI

Napięcie
50/100/250 V
0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 99.9 MΩ
100.0 MΩ ... 199.9 MΩ
0.01 MΩ

0.1 MΩ
±(5 % w.w. + 3 cyfry)
±(10 % w.w.)
±(20 % w.w.)
Napięcie
500/1000 V
0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 199.9 MΩ
200 MΩ ... 999 MΩ
0.01 MΩ
0.1 MΩ
1 MΩ
±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
Napięcie
2500 V
0.00 MΩ ... 19.99 MΩ
20.0 MΩ ... 199.9 MΩ
200 MΩ ... 999 MΩ
1.00 GΩ ... 19.99 GΩ
0.01 MΩ
0.1 MΩ
1 MΩ
0.01 GΩ
±(5 % w.w. + 3 cyfry)
±(5 % w.w.)
±(10 % w.w.)
±(10 % w.w.)



TEST WYŁĄCZNIKÓW RCD

Napięcie dotykowe
(RCD Uc)
0.00 V ... 19.99 V
20.0 V ... 99.9 V
0.1 V (-0%/±15 %) w.w. ± 10 cyfr
(-0%/±15 %) w.w.
Czas zadziałania
(RCD (t))
0.00 ms ... 40.0 ms
0.0 V ... maks. Czas
0.1 ms ±1 ms
±3 ms
Prąd zadziałania
(RCD I Ramp),
pomiar prądem
narastającym
0.2xIΔN ... 1.1xIΔN (AC)
0.2xIΔN ... 1.5xIΔN (A),
IΔN ≥30 mA)
0.2xIΔN ... 2.2xIΔN (A),
IΔN 0.2xIΔN ... 2.2xIΔN (B)
0.05xIΔN ±0.1xIΔN



IMPEDANCJA

Impedancja linii (L-L, L-N)
oraz spodziewany prąd
zwarciowy Ipsc
0.00 Ω ... 9.99 Ω
10.0 Ω ... 99.9 Ω
100 Ω ... 999 Ω
1.00 kΩ ... 9.99 kΩ
0.01 Ω
0.1 Ω
1 Ω
10 Ω
±(5 % w.w. + 5 cyfr)


±(10 % w.w.)
Impedancja pętli zwarcia (L-PE)
oraz spodziewany prąd
zwarciowy Ipfc
0.00 Ω ... 9.99 Ω
10.0 Ω ... 99.9 Ω
100 Ω ... 999 Ω
1.00 kΩ ... 9.99 kΩ
0.01 Ω
0.1 Ω
1 Ω
10 Ω
±(5 % w.w. + 5 cyfr)

±(10 % w.w.)



NAPIĘCIE

TRMS 0 … 550 V 1 V ±(2 % w.w. + 2 cyfry)
Częstotliwość 0.00 Hz .. 9.99 Hz
10.0 Hz ... 499.9 Hz
0.01 Hz
0.1 Hz
±(0.2 % w.w. + 1 cyfra)



PRĄD

TRMS, AC za pomocą A 1018 0.0 mA ... 99.9 mA
100 mA ... 999 mA
1.00 A ... 19.99 A
0.1 mA
1 mA
0.01 A
±(5 % w.w. + 5 cyfr)
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
TRMS, AC za pomocą A 1019 0.0 mA ... 99.9 mA
100 mA ... 999 mA
1.00 A ... 19.99 A
0.1 mA
1 mA
0.01 A
wskazanie poglądowe
±(5 % w.w.)
±(3 % w.w.)
TRMS, AC/DC za pomocą
A 1391, zakres=40 A
0.00 A ... 1.99 A
2.00 A ... 19.99 A
20.0 A ... 39.9 A
0.01 A
0.01 A
0.1 A
±(3 % w.w. + 3 cyfry)
±(3 % w.w.)
±(3 % w.w.)
TRMS, AC/DC za pomocą
A 1391, zakres=300 A
0.00 A ... 19.99 A
20.0 A ... 39.9 A
40.0 A ... 299.9 A
0.01 A
0.1 A
0.1 A
wskazanie poglądowe
±(3 % w.w. + 5 cyfr)



REZYSTANCJA UZIEMIENIA

3 przewodowo 0.00 Ω ... 19.99 Ω
20.0 Ω ... 199.9 Ω
200.0 Ω ... 9999 Ω
0.01 Ω
0.1 Ω
1 Ω
±(5 % w.w. + 5 cyfr)
2 cęgowo 0.00 Ω ... 19.99 Ω
20.0 Ω ... 30.0 Ω
30.1 Ω ... 39.9 Ω
0.01 Ω
0.1 Ω
0.1 Ω
±(10 % w.w. + 10 cyfr)
±(20 % w.w.)
±(30 % w.w.)
Rezystywność gruntu 0.0 Ωm … 99.9 Ωm
100 Ωm ... 999 Ωm
1.00 kΩm ... 9.99 kΩm
10.0 kΩm ... 99.9 kΩm
100 kΩm ... 9999 kΩm
0.1 Ωm
1 Ωm
0.01 kΩm
0.1 kΩm
±(5 % w.w.) dla Re 1 Ω … 1999kΩ
±(10 % w.w.) dla Re 2 kΩ … 19.99kΩ
±(20 % w.w.) dla Re > 20 kΩ



NATĘŻENIE OŚWIETLENIA

Typ B 0.01 lux ... 19.99 lux
20.0 lux ... 199.9 lux
200 lux ... 1999 lux
2.00 klux ... 19.99 klux
0.01 lux
0.1 lux
1 lux
10 lux
±(5 % w.w. + 2 cyfr)

±(5 % w.w.)
Typ C 0.01 lux ... 19.99 lux
20.0 lux ... 199.9 lux
200 lux ... 1999 lux
2.00 klux ... 19.99 klux
0.01 lux
0.1 lux
1 lux
10 lux
±(10 % w.w. + 3 cyfr)

±(10 % w.w.)




Dane ogólne

Napięcie zasilania 9 VDC (6 baterii lub akumulatorków x1.5 V, rozmiar AA)
Kategoria przepięciowa 1000 V DC CAT II; 600 V CAT III; 300 V CAT IV
Klasa ochronności Podwójna izolacja
Porty komunikacyjne Bluetooth, USB, RS232
Masa 1.3 kg
Wymiary (dł. x wys. x szer.) 230 x 103 x 115 mm




NORMY


Funkcjonalność:

  • EN 61557
  • DIN 5032


Inne normy odniesienia:

  • IEC/EN/HD 60364-4-41
  • IEC/EN 61008
  • IEC/EN 61009
  • BS 7671
  • AS/NZ 3017
  • IEC 62752
  • EN 62955


Kompatybilność elektromagnetyczna (EMC):

  • IEC/EN 61326-1


Bezpieczeństwo:

  • IEC/EN 61010-1
  • IEC/EN 61010-031
  • IEC/EN 61010-2-030
  • IEC/EN 61010-2-032

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

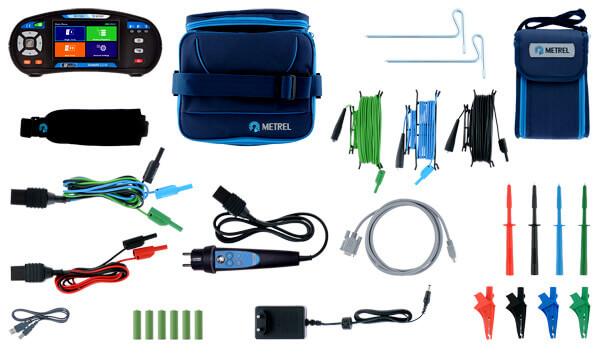

  • Miernik EurotestXC 2,5 kV
  • Wtyczka commander, 1.5 m
  • Przewody pomiarowe 2,5 kV 2 x 1.5 m
  • Przewody pomiarowe, 3 x 1.5 m
  • Zasilacz + 6 akumulatorków NiMH, typ AA
  • Sondy pomiarowe, 4 szt. (niebieska, czarna, zielona, czerwona)
  • Krokodylki, 4 szt. (niebieski, czarny, zielony, czerwony)
  • Zestaw do uziemień 20 m
  • Przewód RS232 - PS/2
  • Przewód USB
  • Futerał
  • Pasek na szyję
  • Oprogramowanie PC Metrel Electrical Safety Manager ADVANCED PL do pobrania
  • Skrócona instrukcja obsługi
  • Świadectwo wzorcowania

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.





Dodatkowe, opcjonalne wyposażenie do miernika Metrel MI 3152 H EurotestXC

A 1143
Euro Z 290A
Wysokoprądowy tester impedancji pętli / linii z dokładnością do 0,1 mOhm
A 1160
Ładowarka
Szybka ładowarka na 8 szt. akumulatorków AA
z zestawem 6 szt. akumulatorków
A 1169
Ładowarka
Szybka ładowarka na 12 szt. akumulatorków AA, 6 szt. akumulatorków C
lub 4 szt. akumulatorków 9V
A 1083
Zasilacz
Zasilacz z zestawem 6 szt. akumulatorków, typu AA
A 1172
Sonda
luksometryczna
typu B (PS/2)
Sonda luksometryczna, typu B
do dokładnego pomiaru natężenia oświetlenia
A 1173
Sonda
luksometryczna
typu C (PS/2)
Sonda luksometryczna, typu C
do ogólnego pomiaru natężenia oświetlenia o rozdzielczości 0,1 Lux
A 1314
Wtyczka
commander
Jednofazowa, 3-przewodowa wtyczka Schuko
z przyciskami TEST i MEM (zapis) oraz oświetleniem LED
do szybkich i łatwych pomiarów
A 1401
Końcówka
commander
Jednofazowa, 3-przewodowa końcówka ostrzowa
z przyciskami TEST i MEM (zapis) oraz oświetleniem LED
do szybkich i łatwych pomiarów
A 1018
Cęgi prądowe
(niskozakresowe,
upływ)
Cęgi o dużej dokładności 1000A/1A o średnicy otworu 52 mm,
z przewodem 1,5m, zarówno do pomiarów dużych obciążeń
jak i niskich wartości prądów upływowych oraz do pomiaru uziemień
A 1019
Cęgi prądowe
Cęgi prądowe 1000A / 1A o średnicy otworu 52 mm, do
ogólnych pomiarów prądu, a wraz z A1018 do pomiaru
uziemienia bez odłączania uziomu
S 2027
Zestaw
do uziemienia,
3-żyłowy, 50 m
Zestaw 50 m do pomiaru uziemienia.
Zawiera: przewód pomiarowy 50 m 2 szt., przewód pomiarowy 4.5 m,
przewód pomiarowy 1 m 2 szt., sondy uziemiające 2 szt., futerał
A 1012
zielony, 4 m
Przewód przedłużeniowy do pomiaru ciągłości
A 1154
Przewód
pomiarowy,
czarny, 4 m
Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
A 1026
Przewód
pomiarowy,
czerwony, 20 m
Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
A 1153
Przewód
pomiarowy,
czarny, 20 m
Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
A 1164
Przewód
pomiarowy,
czarny, 50 m
Przewód przedłużeniowy do pomiaru uziemienia i ciągłości
S 2025
Przewody
pomiarowe
ciągłości, 10 m
2 szt. przewodów przedłużeniowych do pomiaru ciągłości
(czarny, czerwony)
S 2025
Przewody
pomiarowe
ciągłości, 1,5 m
2 szt. przewodów przedłużeniowych do różnych pomiarów
(czarny, czerwony)
A 1013
Krokodylek,
czarny
Krokodylki pozwalają na bezpieczne i stałe podłączenie
podczas pomiaru różnych elementów
A 1309
Krokodylek,
zielony
Krokodylki pozwalają na bezpieczne i stałe podłączenie
podczas pomiaru różnych elementów
A 1310
Krokodylek,
niebieski
Krokodylki pozwalają na bezpieczne i stałe podłączenie
podczas pomiaru różnych elementów
A 1014
Sonda
pomiarowa,
czarna
Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze
w gniazdach Schuko i przewodów bez gniazd
A 1015
Sonda
pomiarowa,
niebieska
Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze
w gniazdach Schuko i przewodów bez gniazd
A 1062
Sonda
pomiarowa,
zielona
Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze
w gniazdach Schuko i przewodów bez gniazd
A 1198
Sonda
magnetyczna
Sonda ze stykiem magnetycznym, pozwalająca
na łatwy pomiar powierzchni metalowych
A 1201
Izolowane pręty
do pomiaru
ciągłości
Izolowane pręty/sondy pozwalają na pomiar rezystancji izolacji
w trudno dostępnych lokalizacjach
A 1202
Przedłużka do
A 1201
Dodatkowa przedłużka do A 1201
A 1289
Futerał
Duży futerał do transportu i przechowywania
przyrządów i akcesoriów
A 1110
Adapter
3-fazowy
3-fazowy adapter do pomiarów bezpieczeństwa
gniazd 3-fazowych typu 16A 3CEE
A 1105
Czytnik kodów
Czytnik kodów do identyfikacji struktur i elementów instalacji
oznaczonych naklejkami jak gniazda, bezpieczniki, tablice itd.
  MI 3144
Adapter Euro Z 800V
Adapter Euro Z 800V do silnoprądowych pomiarów impedancji obwodów
AC oraz DC o napięciu do 800 V oraz zakresie częstotliwości 16 - 420 Hz
  MI 3143
Adapter Euro Z 440V
Adapter Euro Z 440V do silnoprądowych pomiarów impedancji obwodów
AC o napięciu do 440 V oraz zakresie częstotliwości 16 - 420 Hz
  A 1632
e-Mobility Analyser
Analizator A 1632 e-Mobility Analyser do diagnostyki oraz badań
bezpieczeństwa punktów ładowania pojazdów elektrycznych ze złączami
typu 2 oraz przewodów ładujących w trybie 2 oraz 3.
  A 1507
Adapter 3-fazowy
Adapter A 1507 do automatyzacji pomiarów instalacji trójfazowych.
  A 1652
Skaner kodów
Skaner kodów kreskowych do wprowadzania do pamięci elementów
oznaczonych takimi kodami
  A 1653
Skaner kodów QR
Skaner kodów kreskowych i QR do wprowadzania do pamięci
elementów oznaczonych takimi kodami

Usługi dodatkowe

Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.

Miernik standardowo posiada świadectwo wzorcowania na wyposażeniu.



Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniem przyrządów pomiarowych.



Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.



W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Badawczo-Wzorcującym Merserwis.

Miernik standardowo posiada 24 miesiące gwarancji.



W przypadku napraw gwarancyjnych i pogwarancyjnych prosimy o kontakt z autoryzowanym Serwisem Merserwis.

Ostatnio przeglądane

Merserwis Przelewy24 DotPay Blik
