Metrel MI 3108 EurotestPV ST Miernik instalacji fotowoltaicznych

Cena podana w netto. Przy zamówieniu obowiązuje 23% podatku VAT.

Zestawy Metrel MI 3108
  • MI 3108 EurotestPV ST Miernik instalacji fotowoltaicznych
  • MI 3108 EurotestPV ST+ z zestawem do uziemień S2026
  • MI 3108 EurotestPV PS Miernik instalacji elektrycznych i fotowoltaicznych
  • MI 3108 EurotestPV PS+ z zestawem do uziemień S2026
  • MI 3108 EurotestPV PS+ z kamerą termowizyjną Hikmicro B20
9 270,00 9 758,00

Karta katalogowa

Tabela porównawcza

Producent:

.

Kamil Turowski 22 531 00 94 / 533 394 222

.

Antoni Klonowski 22 531 00 89 / 533 395 222

.

Marcin Stalmach 22 531 00 98 / 730 977 669

Metrel MI 3108 EurotestPV to połączenie wielofunkcyjnego miernika parametrów instalacji elektrycznych i testera instalacji fotowoltaicznych. Wykonuje kompletne pomiary instalacji zgodnie z wytycznymi normy PN-EN 61557. Pozwala na testowanie instalacji zarówno po stronie AC (zgodnie z PN-HD 60364-6) jak i po stronie DC (zgodnie z PN-EN 62446). Przyrząd umożliwia m.in. tworzenie charakterystyk I - U, przeliczanie parametrów do wartości STC (standardowe warunki testowania) oraz pomiar mocy po stronach AC i DC falownika/inwertera (1-fazowo lub opcjonalnie 3-fazowo). Został zaprojektowany do pomiarów instalacji fotowoltaicznych o maksymalnych parametrach 1000V / 15 A DC. Aby znacznie zwiększyć bezpieczeństwo użytkownika Metrel MI3108 EurotestPV dostarczany jest z sondą bezpieczeństwa, która za każdym razem zapewnia bezpieczne odłączenie przyrządu od instalacji.



Instalacje fotowoltaiczne


Pomiary instalacji PV po stronie DC

  • Napięcie, prąd, moc, energia
  • Rezystancja izolacji
  • Uoc - napięcie otwartego obwodu oraz Isc prąd zwarciowy
  • Charakterystyka I-U stringów i modułów fotowoltaicznych
  • Irradiancja
  • Temperatura panelu fotowoltaicznego



Pomiary instalacji PV po stronie AC

  • Napięcie, prąd, moc, energia, współczynnik mocy, harmoniczne.
  • Obliczanie wydajności paneli fotowoltaicznych, falownika, efektywności instalacji



Instalacje elektryczne

  • Rezystancja izolacji
  • Ciągłość przewodów ochronnych
  • Impedancja linii
  • Impedancja pętli (podfunkcja wysokim prądem i bez wyzwalania RCD)
  • Testowanie RCD (typ AC, A i B)
  • Rezystancja uziemienia
  • Prąd AC (obciążenia oraz upływu)
  • Napięcie TRMS, częstotliwość, kolejność faz
  • Moc, energia, harmoniczne



Cechy użytkowe


Instalacje fotowoltaiczne

  • Obliczanie wartości STC: Zmierzone parametry prądów i napięć (przy danej irradiancji i temperaturze) mogą być przeliczone do wartości STC (uzyskanych w standardowych warunkach pomiarowych), umożliwiając ich porównanie z wartościami referencyjnymi, nawet jeśli pomiary wykonano w warunkach odbiegających od STC.
  • Graficzna prezentacja charakterystyki: Odwzorowanie charakterystyki I - U stringu/panelu na ekranie LCD przyrządu.
  • Pomiary mocy i wydajności: 2 wartości napięcia i 2 wartości prądu podczas jednoczesnego pomiaru wartości po stronie AC i DC w instalacji jednofazowej.
  • Zdalny rejestrator parametrów środowiskowych: Opcjonalne urządzenie do zdalnego pomiaru irradiancji i temperatury panelu PV podczas wykonywania pomiarów



Instalacje elektryczne

  • Funkcja Auto RCD: Automatyczna procedura pomiaru wyłączników różnicowoprądowych RCD.
  • Pomiar impedancji pętli zwarcia bez wyzwolenia RCD: Funkcja Zs (RCD) pozwala na precyzyjny pomiar impedancji pętli zwarcia bez wyzwolenia wyłączników różnicowoprądowych RCD.
  • Obsługa wyłączników RCD typu B: możliwość pomiarów parametrów wyłączników RCD typu B reagujących na upływ prądu stałego.
  • Pomiar rezystancji uziemienia: Urządzenie wykonuje pomiar rezystancji uziemienia metodą 3 przewodową.
  • Zaimplementowane charakterystyki zabezpieczeń nadprądowych: pozwala na automatyczną ocenę wyniku pomiaru impedancji
  • linii / pętli zwarcia.
  • Monitorowanie napięcia w trybie rzeczywistym: Pozwala na podgląd trzech wartości napięć w czasie rzeczywistym.
  • Funkcja oscyloskopu: Graficzna prezentacja charakterystyki U / I na ekranie przyrządu.
  • Analiza harmonicznych: Pomiar mocy 1-fazowej z analizą do 11 harmonicznej.
  • Pamięć: Możliwość zapisu do 1800 wyników pomiarowych lub do 500 graficznych wyników wraz z wartościami daty i godziny wykonania pomiarów.
  • Komunikacja BT: Pozwala na komunikację ze smartfonami i tabletami z systemem Android przez opcjonalny adapter Bluetooth.
  • PC SW Eurolink PRO: Znajdujący się w wyposażeniu standardowym program dla PC pozwala na pobieranie wyników, tworzenie struktury instalacji i wydruk wyników pomiarów



Zastosowanie

  • Testowanie bezpieczeństwa, ocena efektywności i rozwiązywanie problemów związanych z nieprawidłową pracą instalacji fotowoltaicznych.
  • Pomiar mocy i efektywności energetycznej AC i DC.
  • Odbiorcze i okresowe testowanie domowych i przemysłowych instalacji elektrycznych instalacji niskiego napięcia.

POMIARY INSTALACJI FOTOWOLTAICZNYCH

Funkcja Zakres pomiarowy Dokładność
Napięcie 0 VDC ... 999 VDC
0 VAC ... 999 VAC
I-V m.: 0 VDC ... 999 VDC
±(1.5 % wartości wskazanej + 5 cyfr)
±(1.5 % w.w. + 3 cyfry)
±(2 % w.w. + 2 cyfry)
Prąd Panel m.: 0.0 mA ... 300 ADC
Inwert. m.: 0.0 mA ... 300 AAC
I-V m.: 0.00 A ... 15 ADC
±(1.5 % w.w. + 5 cyfr)
±(1.5 % w.w. + 3 cyfry)
±(2 % w.w. + 3 cyfry)
Moc Panel m.: 0 ... 200 kW
I-V m.: 0 ... 15 kW
±(2.5 % w.w. + 6 cyfr)
±(3 % w.w. + 5 cyfr)
Energia 0.000 Wh - 1999 kWh
Krzywa U/I 1000 V / 15 A / 15 kW
Harmoniczne do 11-tej
Irradiancja 0 ... 2000 W/m2 ±(5 % w.w. + 5 cyfr)
Temperatura -10 °C ... + 85 °C ±5 cyfr)




POMIARY INSTALACJI ELEKTRYCZNYCH

Funkcja Zakres pomiarowy Dokładność
Rezystancja izolacji
(PN-EN 61557-2)
U = 50, 100, 250 VDC:
R: do 199.9 MΩ
U = 500 VDC, 1 kVDC:
R: do 999 MΩ
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Ciągłość, 200 mA
(PN-EN 61557-4)
0.00 Ω ... 1999 Ω ±(3% w.w. + 3 cyfry)
Ciągłość, 7mA 0.0 Ω ... 1999 Ω ±(5% w.w. + 3 cyfry)
Impedancja pętli
(PN-EN 61557-3)
0.00 Ω ... 9.99 kΩ ±(5% w.w. + 5 cyfr)
Impedancja linii
(PN-EN 61557-3)
0.00 Ω ... 9.99 kΩ ±(5% w.w. + 5 cyfr)
Napięcie 0 VAC ... 550 VAC ±(2% w.w. + 2 cyfry)
Częstotliwość 0.00 Hz ... 499.9 Hz ±(0.2% w.w. + 1 cyfra)
Następstwa faz
(PN-EN 61557-7)
1.2.3 lub 3.2.1
Testowanie RCD
(PN-EN 61557-6)
I∆N: 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A
Napięcie dotykowe 0.0 V ... 99.9 V ±(0% / +15 %) w.w.
Czas zadziałania 0 ms ... maks. czas 1 ms
Prąd wyzwalania 0.2 x IΔN ... 2.2 x IΔN ±0.1 x IΔN
Rezystancja uziemienia
(PN-EN 61557-5)
0.00 Ω ... 9999 Ω ±(5% w.w. + 5 cyfr)
Główne Przyrząd MI 3108 Rejestrator pomiarów środowiskowych
Wyświetlacz 128 x 64 pkt. z podświetleniem 128 x 64 pkt. z podświetleniem
Zasilanie 6 akumulatorków x 1.2 V NiMH, typ AA 6 akumulatorków x 1.2 V NiMH, typ AA
Kategoria przepięciowa CAT II / 1000 VDC; CAT III / 600 V; CAT IV / 300 V
Stopień ochrony Podwójna izolacja
Porty komunikacyjne RS232 i USB RS232
Wymiary 230 x 103 x 115 mm 140 x 230 x 80 mm
Masa 1.3 kg 1.0 kg




NORMY



Funkcjonalność

  • PN- EN 61557
  • PN-EN 62446 (fotowoltaika)
  • PN-EN 61829



Inne normy

  • BS 7671
  • PN-EN 61008
  • PN-EN 61009
  • PN-EN 60364-4-41
  • AS/NZ 3760



Kompatybilność elektromagnetyczna

  •   PN-EN 61326



Bezpieczeństwo

  • PN-EN 61010-1
  • PN-EN 61010-2-030
  • PN-EN 61010-031
  • PN-EN 61010-2-032

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

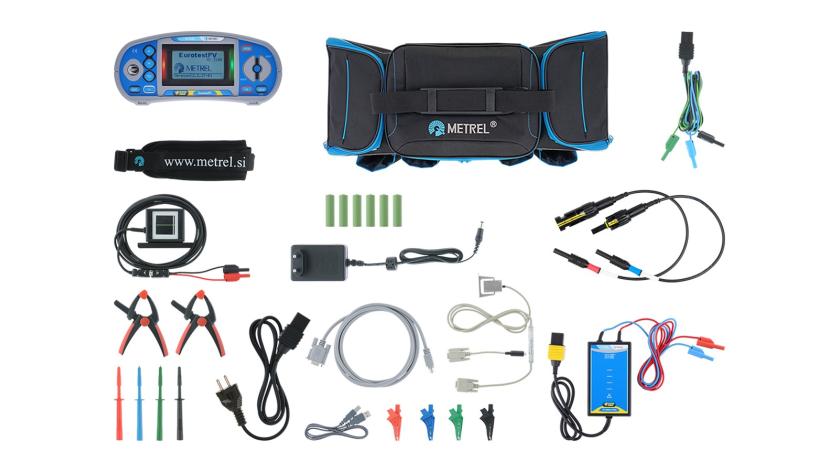

Zestaw Metrel MI 3108 EurotestPV ST

  • Przyrząd pomiarowy Metrel MI3108 EurotestPV
  • Torba transportowa
  • Wtyczka Schuko
  • Przewody pomiarowe, 3 x 1.5 m
  • Sondy pomiarowe, 4 szt. (czerwona, zielona, niebieska, czarna)
  • Krokodylki, 4 szt. (czerwony, zielony, niebieski, czarny)
  • Fotowoltaiczna sonda bezpieczeństwa
  • Zasilacz i 6 akumulatorków NiMH, typ AA
  • USB i RS232 - kabel PS/2
  • Program PC EuroLink PRO
  • Zestaw pasków do noszenia
  • Skrócona instrukcja
  • Instrukcja do pobrania
  • Świadectwo wzorcowania
  • Miernik irradiancji (pyranometr)
  • Sonda temperatury panelu
  • Adaptery FW MC3/4 męski/damski

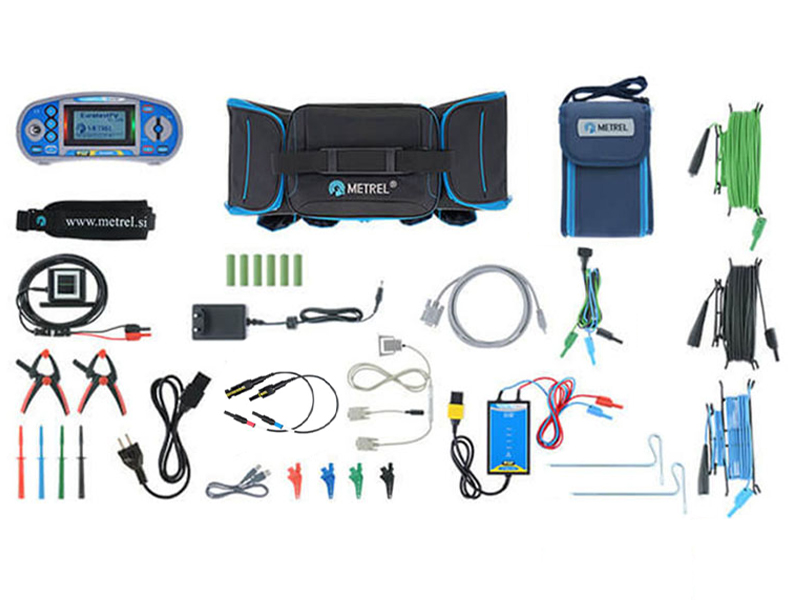

Zestaw Metrel EurotestPV ST+

  • Przyrząd pomiarowy Metrel MI 3108 EurotestPV
  • Torba transportowa
  • Wtyczka Schuko
  • Przewody pomiarowe, 3 x 1.5 m
  • Sondy pomiarowe, 4 szt. (czerwona, zielona, niebieska, czarna)
  • Krokodylki, 4 szt. (czerwony, zielony, niebieski, czarny)
  • Fotowoltaiczna sonda bezpieczeństwa
  • Zasilacz i 6 akumulatorków NiMH, typ AA
  • USB i RS232 - kabel PS/2
  • Program PC EuroLink PRO
  • Zestaw pasków do noszenia
  • Skrócona instrukcja
  • Instrukcja na CD
  • Świadectwo wzorcowania
  • Miernik irradiancji (pyranometr)
  • Sonda temperatury panelu
  • Adaptery FW MC3/4 męski/damski
  • Zestaw S2026 (przewód pomiarowy 20 m 2 szt., przewód pomiarowy 4.5 m,
  • sondy uziemiające 2 szt., futerał)

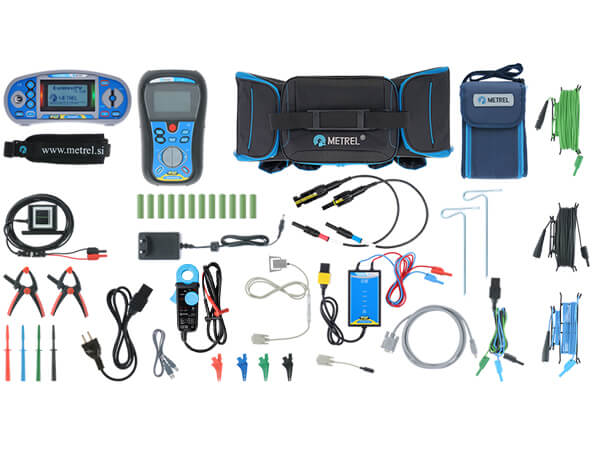

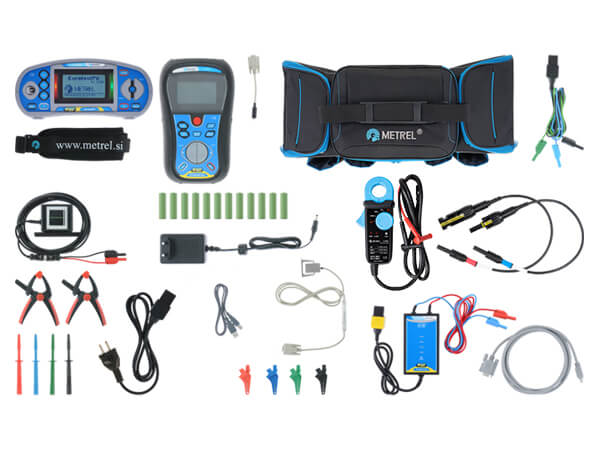

Zestaw Metrel EurotestPV PS

  • Przyrząd pomiarowy Metrel MI 3108 EurotestPV
  • Torba transportowa
  • Wtyczka Schuko
  • Przewody pomiarowe, 3 x 1.5 m
  • Sondy pomiarowe, 4 szt. (czerwona, niebieska, czarna, zielona)
  • Krokodylki, 4 szt. (czerwony, niebieski, czarny, zielony)
  • Fotowoltaiczna sonda bezpieczeństwa
  • Zasilacz + 6 akumulatorków NiMH typu AA
  • USB i RS232 - kabel PS/2
  • Program PC EuroLink PRO PLUS
  • Zestaw pasków
  • Skrócona instrukcja obsługi
  • Instrukcja obsługi i podręcznik na płycie CD
  • Świadectwo wzorcowania
  • Pyranometr
  • Sonda temperaturowa
  • Męskie i żeńskie wtyczki PV MC3/4
  • EurotestPV Remote - do zdalnej i jednoczesnej rejestracji parametrów paneli
  • Końcówka commander

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Dodatkowe, opcjonalne wyposażenie do miernika Metrel MI 3108 ST EurotestPV

A 1384
PV Safety
Probe
Bezpieczna sonda FW służąca do bezpiecznego odłączania miernika od
instalacji w przypadku permanentnego zwarcia
A 1378
EurotestPV
Remote
Rejestrator zdalny FW EurotestPV Remote służy do pomiaru i rejestracji
irradiancji i temperatury
A 1160
Ładowarka
Szybka ładowarka na 8 szt. akumulatorków AA
z zestawem 6 szt. akumulatorków
A 1169
Ładowarka
Szybka ładowarka na 12 szt. akumulatorków AA, 6 szt. akumulatorków C
lub 4 szt. akumulatorków 9V
A 1083
Zasilacz
Zasilacz z zestawem 6 szt. akumulatorków, typu AA
A 1427
Pyranometr
Sonda irradiancji do pomiarów fotowoltaicznych
A 1400
Sonda
temperatury FW
Sonda fotowoltaiczna do pomiaru temperatury paneli
A 1314
Wtyczka
commander
Jednofazowa, 3-przewodowa wtyczka Schuko
z przyciskami TEST i MEM (zapis) oraz oświetleniem LED
do szybkich i łatwych pomiarów
A 1401
Końcówka
commander
Jednofazowa, 3-przewodowa końcówka ostrzowa
z przyciskami TEST i MEM (zapis) oraz oświetleniem LED
do szybkich i łatwych pomiarów
A 1018
Cęgi prądowe
(niskozakresowe,
upływ)
Cęgi o dużej dokładności 1000A/1A o średnicy otworu 52 mm,
z przewodem 1,5m, zarówno do pomiarów dużych obciążeń
jak i niskich wartości prądów upływowych oraz do pomiaru uziemień
A 1391
Cęgi prądowe
AC/DC
Cęgi prądowe AC/DC z zakresem 40 i 300A
A 1011
Przewód
pomiarowy,
3 x 1.5 m
Uniwersalny 3-żyłowy przewód pomiarowy do pomiarów
w 1 lub 3-fazowych instalacjach
A 1385
Zabezpieczony
przewód FW
Przewód pomiarowy z bezpiecznikiem do jednoczesnego pomiaru mocy
AC/DC i wydajności inwertera/falownika
S 2026
Zestaw
do uziemienia,
3-żyłowy, 20 m
Zestaw 20 m do pomiaru uziemienia.
Zawiera: przewód pomiarowy 20 m 2 szt., przewód pomiarowy 4.5 m,
sondy uziemiające 2 szt., futerał
S 2027
Zestaw
do uziemienia,
3-żyłowy, 50 m
Zestaw 50 m do pomiaru uziemienia.
Zawiera: przewód pomiarowy 50 m 2 szt., przewód pomiarowy 4.5 m,
przewód pomiarowy 1 m 2 szt., sondy uziemiające 2 szt., futerał
A 1012
zielony, 4 m
Przewód przedłużeniowy do pomiaru ciągłości
A 1064
Krokodylek,
czerwony
Krokodylki pozwalają na bezpieczne i stałe podłączenie
podczas pomiaru różnych elementów
A 1016
Sonda
pomiarowa,
czerwona
Sonda ostrzowa z 4 mm końcówką, przydatna przy pomiarze
w gniazdach Schuko i przewodów bez gniazd
A 1198
Sonda
magnetyczna
Sonda ze stykiem magnetycznym, pozwalająca
na łatwy pomiar powierzchni metalowych
A 1201
Izolowane pręty
do pomiaru
ciągłości
Izolowane pręty/sondy pozwalają na pomiar rezystancji izolacji
w trudno dostępnych lokalizacjach
A 1202
Przedłużka do
A 1201
Dodatkowa przedłużka do A 1201
A 1110
Adapter
3-fazowy
3-fazowy adapter do pomiarów bezpieczeństwa
gniazd 3-fazowych typu 16A 3CEE
A 1111
Adapter
3-fazowy
z przełącznikiem
3-fazowy adapter z przełącznikiem obrotowym do pomiarów bezpieczeństwa
gniazd 3-fazowych typu 16A 3CEE. Ułatwia przełączanie pomiędzy fazami
A 1436
Adapter
Bluetooth
Zewnętrzny adapter Bluetooth pozwalający na komunikację przyrządów
Metrel ze smartfonami, tabletami i PC za pomocą Bluetooth
A 1105
Czytnik kodów
Czytnik kodów do identyfikacji struktur i elementów instalacji
oznaczonych naklejkami jak gniazda, bezpieczniki, tablice itd.
A 1337
Czytnik RFID
Czytnik RFID

Usługi dodatkowe

Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.

Miernik standardowo posiada świadectwo wzorcowania na wyposażeniu.



Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniem przyrządów pomiarowych.



Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.



W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Badawczo-Wzorcującym Merserwis.

Miernik standardowo posiada 24 miesiące gwarancji.



W przypadku napraw gwarancyjnych i pogwarancyjnych prosimy o kontakt z autoryzowanym Serwisem Merserwis.

Ostatnio przeglądane

Merserwis Przelewy24 DotPay Blik
