Przyrząd Metrel A 1732 DC EVSE to specjalistyczne narzędzie zaprojektowane do badania parametrów funkcjonalnych i bezpieczeństwa elektrycznego stacji ładowania pojazdów elektrycznych ładujących prądem stałym (MODE 4) i prądem przemiennym (MODE 3).
Adapter obsługuje złącza CCS2, CHAdeMO i złącza AC typu 2. Adapter A 1732 we współpracy z wielofunkcyjnym miernikiem MI 3155 EurotestXD umożliwia inicjalizację procesu ładowania zgodnie z protokołami komunikacyjnymi ISO 15118, DIN 70121, CHAdeMO i sterowaniem PWM.
Adapter może także symulować błędy w obwodzie pilota sterującego (CP) i błędy związane z połączeniem uziemienia ochronnego (PE) w celu oceny prawidłowości reakcji stacji ładującej. Po sparowaniu z miernikiem wielofunkcyjnym MI 3155 EurotestXD, adapter A 1732 może być używany do przeprowadzenia podstawowych pomiarów elektrycznych wymaganych podczas sprawdzeń odbiorczych i okresowych stacji ładowania pojazdów elektrycznych.
Najważniejsze funkcje adaptera Metrel A 1732 DC EVSE
Obsługa złączy CCS2, CHAdeMO i AC typu 2
Sprawdzenie procesu ładowania zgodnie ze znormalizowanymi protokołami przy napięciu 300 V i natężeniu 5 A
Symulacja błędów dla złączy CCS2 i Typu 2 (przerwa w obwodzie CP, przerwa w przewodzie PE, zwarcie obwodu CP)
Symulacja błędów dla złącza CHAdeMO (przerwa w obwodzie CP3, przerwa w przewodzie PE, zatrzymanie protokołu CAN)
Bananowe złącza pomiarowe dla obwodu DC, AC i PE
Podwójne złącze bananowe dla przewodu PE dedykowane do pomiaru rezystancji metodą 4-przewodową
Komunikacja Bluetooth z miernikiem wielofunkcyjnym MI 3155 EurotestXD
Kategoria przepięciowa CAT III / 300 V
Obsługa komunikacji CCS wg ISO 15118-1 lub DIN 70121
Obsługa komunikacji CHAdeMO w wersji 0.9.1 i wyższej
Obsługa komunikacji AC wg PN-EN 61851-1
Symulacja procesu ładowania przy napięciu 300 V i natężeniu 5 A
W połączeniu z miernikiem wielofunkcyjnym Metrel MI 3155
Badanie urządzeń IMD (UKSI) z możliwością ustawienia symulowanej rezystancji w zakresie od 20 kΩ do 640 kΩ z interwałem co 5 kΩ
Pomiar rezystancji izolacji napięciem stałym o wartości do 2500 V
Test funkcjonalny z podglądem protokołu ładowania oraz napięć i prądów na zaciskach pomiarowych
Zdalne wyzwalanie błędów i pomiar czasu reakcji stacji ładowania
Pomiar czasu rozładowania (napięcia szczątkowego)
Pomiar impedancji obwodu DC
4-przewodowy pomiar rezystancji prądem pomiarowym 200 mA
Predefiniowany protokół pomiarów dla DC EVSE w strukturze pamięci
Wszystkie pomiary mogą być uruchamiane i przeglądane na MI 3155 EurotestXD
Programowalne sekwencje automatyczne AUTO SEQUENCES umożliwiające spersonalizowanie procedury testowej
Oprogramowanie Metrel Electrical Safety Manager do przygotowania struktury pomiarowej, generowania raportów pomiarowych i programowania autosekwencji
Zastosowanie adaptera Metrel
Badanie stacji EVSE podczas procesu produkcji
Instalacja i uruchomienie stacji ładowania pojazdów elektrycznych
Pomiary okresowe stacji ładujących
Diagnostyka i serwis EVSE\
Zastosowane normy
Funkcjonalność
PN-EN 61851 - 1
PN-EN 61851 - 23
ISO 15118-1
DIN SPEC 70121
CHAdeMO
Kompatybilność elektromagnetyczna
PN-EN 61326 - 1
Bezpieczeństwo
PN-EN 61010 - 1
PN-EN 61010 - 2 - 030
PN-EN 61010 - 031
FAQ - najczęściej zadawane pytania
Czym jest adapter Metrel A 1732 DC EVSE?
Metrel A 1732 DC EVSE to specjalistyczny adapter testowy przeznaczony do badania parametrów funkcjonalnych i bezpieczeństwa elektrycznego stacji ładowania pojazdów elektrycznych prądem stałym (MODE 4) oraz przemiennym (MODE 3). Przyrząd współpracuje z miernikiem wielofunkcyjnym MI 3155 EurotestXD, umożliwiając kompleksową diagnostykę złączy CCS2, CHAdeMO oraz AC typu 2.
Do jakich zastosowań służy adapter diagnostyczny Metrel A 1732?
Urządzenie to stosuje się podczas instalacji, uruchamiania oraz wykonywania pomiarów okresowych stacji ładujących samochody elektryczne, a także w procesach ich produkcji i serwisu. Pozwala ono na inicjalizację procesu ładowania przy napięciu 300 V i natężeniu 5 A w celu pełnej weryfikacji poprawności działania punktu ładowania.
Jakie są kluczowe funkcje pomiarowe i parametry adaptera Metrel A 1732?
Przyrząd we współpracy z miernikiem MI 3155 umożliwia pomiar rezystancji izolacji napięciem stałym do 2500 V oraz badanie urządzeń IMD w zakresie symulowanej rezystancji od 20 kΩ do 640 kΩ. Wyposażony jest w bananowe złącza pomiarowe dla obwodów DC, AC i PE oraz podwójne złącze bananowe do dokładnych pomiarów rezystancji uziemienia metodą 4-przewodową prądem 200 mA.
Czy adapter Metrel A 1732 pozwala na bezpieczną symulację błędów w celu sprawdzenia reakcji stacji ładowania?
Tak, urządzenie umożliwia pełną symulację błędów w obwodzie pilota sterującego (CP) oraz uziemienia ochronnego (PE) dla oceny systemów zabezpieczających stacji. Dla złączy CCS2 i Typu 2 symuluje ono m.in. zwarcie lub przerwę w obwodzie CP, natomiast dla CHAdeMO pozwala na wywołanie przerwy w obwodzie CP3 czy zatrzymanie protokołu komunikacyjnego CAN.
Z jakim miernikiem nadrzędnym współpracuje adapter Metrel A 1732 i jakie korzyści niesie to połączenie?
Adapter współpracuje z wielofunkcyjnym miernikiem MI 3155 EurotestXD poprzez wbudowaną komunikację bezprzewodową Bluetooth, co pozwala sterować wszystkimi pomiarami z poziomu jednego ekranu. Połączenie to odblokowuje zaawansowane procedury pomiarowe AUTO SEQUENCE® oraz umożliwia obsługę dedykowanego oprogramowania komputerowego Metrel Electrical Safety Manager do automatycznego generowania raportów.
Z jakimi normami przemysłowymi i protokołami komunikacyjnymi jest zgodny adapter Metrel A 1732?
Urządzenie zapewnia pełną zgodność z normami bezpieczeństwa i funkcjonalności EVSE, takimi jak PN-EN 61851-1, PN-EN 61851-23 oraz kategorią przepięciową CAT III / 300 V. Obsługuje znormalizowane protokoły komunikacyjne ISO 15118-1, DIN SPEC 70121 oraz standard CHAdeMO (w wersji 0.9.1 i wyższej), gwarantując rzetelność testów kompatybilnych z wymaganiami nowoczesnego rynku motoryzacyjnego.
Specyfikacja techniczna adaptera Metrel A 1732
Zasilanie sieciowe
Napięcie zasilania, częstotliwość
205 ... 254 V AC, 50 Hz / 60 Hz
Maksymalny pobór mocy
2000 VA
Kategoria przepięciowa zasilania sieciowego
CAT II / 300 V
Wysokość
≤ 2000 m
Kategoria pomiarowa
Kategoria pomiarowa
CAT III / 300 V
Klasyfikacje ochrony
Zasilanie
Klasa I
Stopień zanieczyszczenia
2
Stopień ochrony
IP40
Obudowa
Odporny na wstrząsy plastik
Komunikacja
USB 2.0
Standardowy port USB typu B
Bluetooth
v4.2 BR/EDR i specyfikacja BLE
EMC
Emisja
Klasa B (Grupa 1)
Odporność
Środowisko przemysłowe
Warunki odniesienia
Zakres temperatury
15 °C ... 35 °C
Zakres wilgotności
35 % ... 65 % RH
Warunki operacyjne
Środowisko operacyjne
Zastosowanie na zewnątrz
Zakres temperatur roboczych
-10°C ... +40°C
Maksymalna wilgotność względna
85 % wilgotności względnej (0 °C ... 40 °C), bez kondensacji
Warunki przechowywania
Zakres temperatur
-20 °C ... +60 °C
Maksymalna wilgotność względna
90% RH (-10 °C ... +40 °C
80 % RH (40 °C ... 60 °C)
Ogólne
Wymiary (szer. × wys. × gł.)
50 cm x 25 cm x 41 cm
Waga
16,2 kg
Standardy komunikacji
CHAdeMO
Wersje 0.9.1 i nowsze
CCS (DC)
ISO 15118-1 (domyślnie) lub DIN SPEC 70121
CCS (AC)
PN-EN 61851-1
Symulowany akumulator EV
Napięcie
280-310 V
Prąd obciążenia (ładowania)
4,9 A przy 300 V
Rezystancja wejściowa
DC+/DC-
24 MΩ
DC+/PE, DC-/PE
> 200 MΩ
Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

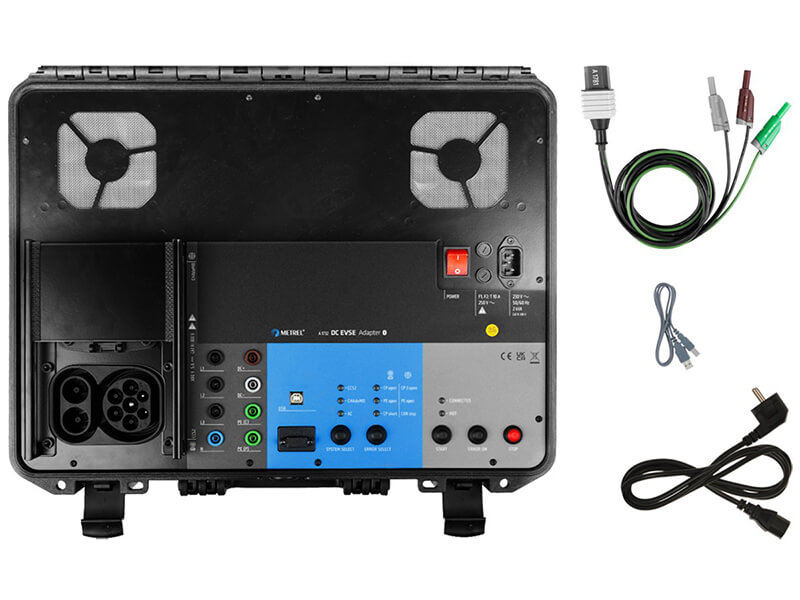

A 1732 DC EVSE Adapter
A 1781 Przewód pomiarowy 1,5 m, 3x0,75 mm2, CAT IV
A 1493 Przewód zasilający, 2m, 3x1,5mm2
A 1727 Przewód USB Typ A/B
Zestaw Metrel A1732 ADAPTER DC EVSE + Metrel MI 3155
