Manometry analogowe

Budenberg CFN Manometr z separatorem membranowym

SKU
BUDE/CFN
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Budenberg

.

Kamil Turowski 22 531 00 94 / 533 394 222





Budenberg CFN jest to wysoko zintegrowany manometr z separatorem membranowym, zaprojektowany do wytrzymania wysokiego ciśnienia oraz temperatury normalnie zastosowanych chemicznym oraz olejowo/gazowym. Model CFN posiada membranę pomiędzy górną i dolnymi komorami, pozwalając na optymalizację zużycia egzotycznych materiałów dla elementów zwilżonych. Unikalną funkcjonalności modelu CFN jest możliwość ustawienia membrany w tryb blokady dla wybranego ciśnienia w celu ochrony jednostki od dużego nadciśnienia nawet do 400 bar. Pozwalając na eliminację drogich nadciśnieniowych zaworów zabezpieczających. Dostępne w szerokim zakresie opcji łącznie z wymiarem średnicy, połączeń, materiałów, płynów wypełniających oraz opcji pozwalających na pracę w temperaturach przekraczających 440°C.

Zastosowanie


Zaprojektowane do ciągłej pracy z gazami lub cieczami, gdzie element pomiarowy może zostać skorodowany lub zatkany przez medium. Wybrane wersje pozwalają na wytrzymanie ciśnień pulsacyjnych, wibracji lub pracy w wysokiej temperaturze.




Średnica 100mm, 150mm (4”)
Manometr Wybrane modele manometru przystosowane do pracy z separatorami membranowymi
Klasa dokładności 1.0% (EN837)
Zakresy pomiarowe Zgrzewany separator membranowy jest dostępny w szerokim zakresie konfiguracji w zależności od wybranej średnicy oraz ciśnienia pracy:
100/150 mm
1…400 bar
Nadciśnienie Wszystkie modele do 200 bar standardowo wytrzymują nadciśnienie 130%.
Model z membraną z „blokadą” pozwalając separatorowi na wytrzymanie nadciśnienia do maksymalnego ciśnienia jednostki. Unikalna funkcjonalność pozwalając na eliminację drogich zaworów zabezpieczających
Materiały konstrukcji Ze względu na konstrukcję zaciskową, wszystkie elementy urządzenia łącznie z membraną i połączeniami mogą być wykonane z tego samego materiału lub kombinacji kilku
Standardowo: Stal nierdzewna 316L
Opcje (CFN-R): Hastelloy C276, Tytan, Tantal lub Monel 400. Możliwe jest też wykonanie okładzin Teflonowych
Inne materiały na zapytanie
Przyłącze ciśnieniowe Wszystkie standardowe kołnierze RF od 150 do 1500
W wymierz od 1/2” do 3”
Wszystkie standardowy kołnierz PN10 od DN15 do DN25
Inne na zapytanie
Wypełnienie cieczowe Wraz z kołnierzem jest dostępny szeroki zakres płynów wypełniających nadających się do większość zastosowań, w tym do zastosowań wysokotemperaturowych i farmaceutycznych.
Standardowe: Olej mineralny, olej silikonowy HT, Parafina lecznicza, Gliceryna, Syltherm XLT oraz Syltherm 400
Płyny obojętne na bazie fluoru mogą być wykorzystane w zastosowaniach związanych z tlenem i chlorem, a także w szeregu dopuszczonych przez FDA płynów do zastosowań spożywczych i farmaceutycznych
Temperatura Normalna temperatura pracy: -20°C…100°C
Wzrost temperatury pracy do 450°C może być osiągnięty przez wybranie opcji z wydłużoną szyjką i wybranym wypełnieniem wysokotemperaturowym.
Dławik regulowany Konstrukcja zaciskowa pozwala na zainstalowanie wewnętrznego dławika do tłumienia pulsacji ciśnienia, chroniąc manometr i kołnierz z membraną.
Normy Wszystkie jednostki produkowane są zgodnie z normą EN 837-1

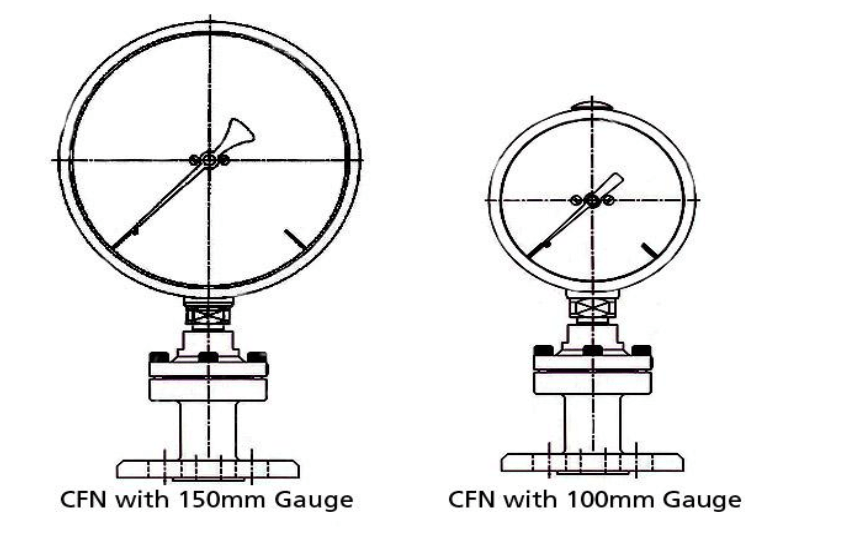

Wymiary







Opcje

Zabezpieczenie Zabezpieczenie antysabotażowe, zapobiegające przed nieuprawnioną manipulacją urządzeniem.
Wydłużona szyjka W celu zastosowania manometru z mediami o podwyższonej temperaturze nawet do 300°C, można zastosować przedłużoną szyjkę, rozproszyć ciepło pomiędzy CFN a manometrem.
Montowanie na odległość Możliwe jest zainstalowanie kapilary St / stalowej pomiędzy manometrem a membraną w celu ochrony urządzenia przed ciepłem oraz wibracjami.
Montaż przetworników Opcjonalnie dostępny jest montaż standardowych i inteligentnych przetworników, które mogą być używane w połączeniu z CFN lub możliwe jest zainstalowanie przetworników wybranych przed klientów.
Zawory i redukcje W ofercie dostępny jest szereg zaworów kulowych i igłowych oraz redukcji manometrycznych dopasowanych do CFN

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Model Średnica
254-CFN 100 mm
150 mm

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.
