Gwarantowana dokładność: 1 rok
Funkcje pomiarowe | Tryb DC: Wyjście monitora kształtu fali, DC do 10 MHz ±3 dB Tryb AC: Wykrywanie szumów przepięciowych linii zasilania, od 1 kHz do 10 MHz ±3 dB (Niska częstotliwość odcięcia 1 kHz ± 300 Hz) Tryb RMS: Rektyfikowane wyjście RMS napięć DC i AC, DC, 40 Hz do 100 kHz, Szybkość reakcji: 200 ms lub mniej (400 V AC) |
Maks. dopuszczalne wejście | 2000 V DC, 1000 V AC |
Maks. napięcie znamionowe uziemienia | W przypadku korzystania z klipsa chwytakowego L9243: 1000 V AC/DC (CAT II) W przypadku korzystania z klipsa krokodylkowego: 1000 V AC/DC (KAT. II), 600 V AC/DC (KAT. III) |
Wyjście | Współczynnik podziału napięcia: 1/1000, złącze BNC (wyjście DC/AC/RMS z możliwością wyboru 3 trybów) |
Dokładność amplitudy DC | ±1% f.s. (1000 V DC lub mniej), ±3% f.s. (2000 V DC lub mniej) (f.s.=2000 V DC) |
Dokładność amplitudy RMS | ±1% f.s. (DC, 40 Hz do 1 kHz), ±4% f.s. (1 kHz do 100 kHz) (f.s.=1000 VAC) |
Rezystancja wejściowa, pojemność | H-L: 9 MΩ, około 10 pF (C przy 100 kHz) Obudowa H, obudowa L: 4,5 MΩ, ok. 20 pF (C przy 100 kHz) |
Zasilanie | +5 V do +12 V, mniej niż 300 mA (gniazdo DC OD 5,5 mm [0,22 cala], ID 2,1 mm [0,08 cala])

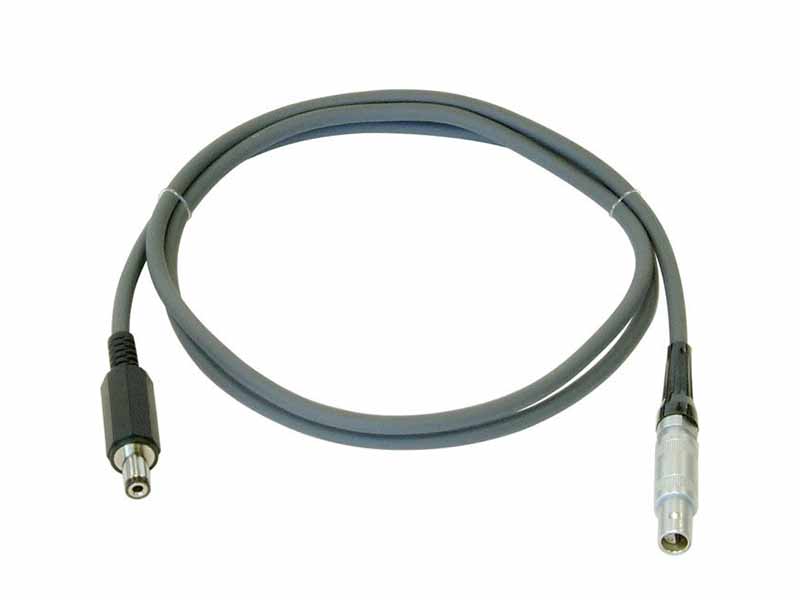

- Przez zasilacz sieciowy 9418-15 - Przez dedykowany moduł zasilania sondy MR6000 Z5021 za pomocą przewodu zasilającego 9248 - Przez zacisk logiczny na pamięci HiCorder przez przewód zasilający 9324 (*1) - Przez zacisk czujnika jednostki F/V 8940 (*1) za pośrednictwem przewodu zasilającego 9325 (*1) - Poprzez zacisk wyjściowy zasilania DC podłączony do jednostki wejściowej dla 8855 za pośrednictwem przewodu zasilającego 9328 (*1) - Poprzez dedykowany moduł zasilania sondy serii 8860 9687 (*1) za pośrednictwem przewodu zasilającego 9248 |
Wymiary i masa | 70 mm (2.76 in)W × 150 mm (5.91 in)H × 25 mm (0.98 in)D, 350 g (12.3 oz), Długość przewodu: Wejście 46 cm (1,51 ft), Wyjście 1,3 m (4,27 ft) |
Dołączone akcesoria | Klipsy krokodylkowe ×1 (zestaw czerwony/czarny), klips chwytakowy L9243 ×1 (zestaw czerwony/czarny), futerał C0203 ×1, instrukcja obsługi ×1 |
Jak zasilać 9322 za pomocą Hioki Memory HiCorder (przez dedykowany moduł zasilania sondy MR6000 Z5021)
Środki ostrożności: Aby uniknąć porażenia prądem, należy podłączyć przewód zasilający dostarczony z jednostką główną (Memory HiCorder lub zasilacz sieciowy dla modelu 9322) do uziemionego 2-biegunowego gniazdka.
*3: Gdy czujnik prądu jest podłączony do modułu zasilania sondy Z5021 lub modułu prądu 8971, U8977, liczba połączeń 9322 łącznie z czujnikiem prądu jest ograniczona (do 9 łącznie z czujnikiem prądu).
Jednostka główna | Liczba połączeń 9322 |
MR6000 MR6000-01 | 8 (w połączeniu z kablem 9248) (*3) |
Jak zasilać kamerę 9322 za pomocą kamery Hioki Memory HiCorder (przez zacisk wyjścia zasilania DC MR8875)
Środki ostrożności: Aby uniknąć porażenia prądem, podłącz przewód zasilający dostarczony z urządzeniem głównym (Memory HiCorder lub zasilacz sieciowy dla modelu 9322) do uziemionego 2-biegunowego gniazdka.
Jednostka główna | Liczba połączeń 9322 |
MR8875 | Niedostępny |
Jak zasilać kamerę 9322 za pomocą kamery Hioki Memory HiCorder (przez złącze czujnika jednostki F/V 8940)
Środki ostrożności: Aby uniknąć porażenia prądem, należy podłączyć przewód zasilający dostarczony z jednostką główną (Memory HiCorder lub zasilacz sieciowy dla modelu 9322) do uziemionego 2-biegunowego gniazdka.
*1: Produkt wycofany
Jednostka główna | Wymagany przewód | Liczba połączeń 9322 | Liczba czujników prądu, które mogą być używane jednocześnie z 9322 |
8860 (*1) 8860-50 (*1) 8861 (*1) 8861-50 (*1) | 9325 (*1) | 6 | 8 |
8855 (*1) | NIE DOTYCZY | NIE DOTYCZY | NIE DOTYCZY |
8841 (*1) 8842 (*1) | 9325 (*1) | 6 | 4 |
8835-01 (*1) | 9325 (*1) | 4 | 4 |
8835 (*1) | Niedostępny | Niedostępny | Niedostępny |
8826 (*1) | 9325 (*1) | 6 | 6 |
Jak zasilać 9322 za pomocą Hioki Memory HiCorder (przez terminal logiczny na Memory HiCorder)
Środki ostrożności: Aby uniknąć porażenia prądem, należy podłączyć przewód zasilający dostarczony z jednostką główną (Memory HiCorder lub zasilacz sieciowy dla modelu 9322) do uziemionego 2-biegunowego gniazdka.
*1: Produkt wycofany
Jednostka główna | Wymagany kabel | Liczba połączeń 9322 | Liczba sond logicznych, które mogą być używane jednocześnie z 9322 |
MR6000 MR6000-01 | NIE DOTYCZY | NIE DOTYCZY | NIE DOTYCZY |
MR8740T | N/A | NIE DOTYCZY | NIE DOTYCZY |
MR8740 MR8741 | 9323 (*1) + 9324 (*1) | 4 | 9322 ×4: Niedostępne 9322 ×3: Niedostępne 9322 ×2: Niedostępne 9322 ×1: 2 |
MR8827 | 9323 (*1) + 9324 (*1) | 4 | 9322 ×4: Niedostępne 9322 ×3: Niedostępne 9322 ×2: Niedostępne 9322 ×1: 2 |
8847 (*1) MR8847-01 (*1) MR8847-02 (*1) MR8847-03 (*1) MR8847-51 MR8847-52 MR8847-53 | 9323 (*1) + 9324 (*1) | 4 | 9322 ×4: Niedostępne 9322 ×3: Niedostępne 9322 ×2: Niedostępne 9322 ×1: 2 |
8870-20 (*1) MR8870-20 | Niedostępne |
MR8875 | Niedostępne |
MR8880-20 | Niedostępne |
8860 (*1) 8860-50 (*1) 8861 (*1) 8861-50 (*1) | 9323 (*1) + 9324 (*1) | 2 | 9322 ×2: Niedostępne 9322 ×1: 3 |
8855 (*1) | 9323 (*1) + 9324 (*1) | 2 | 9322 ×2: Niedostępne 9322 ×1: 3 |
8841 (*1) 8842 (*1) | 9324 (*1) | 1 | Niedostępny |
8835-01 (*1) | 9324 (*1) | 1 | Niedostępny |
8835 (*1) | 9324 (*1) | 1 | Niedostępny |
8826 (*1) | 9324 (*1) | 4 | 9322 ×4: Niedostępne 9322 ×3: 4 9322 ×2: 6 9322 ×1: 7 |
Jak zasilać model 9322 za pomocą kamery Hioki Memory HiCorder (za pomocą dedykowanego modułu zasilania sondy serii 8860 [*1] 9687 [*1])
Środki ostrożności: Aby uniknąć porażenia prądem, należy podłączyć przewód zasilający dostarczony z jednostką główną (Memory HiCorder lub zasilacz sieciowy dla modelu 9322) do uziemionego 2-biegunowego gniazdka.
*1: Produkt wycofany z produkcji
*2: Liczba 9322, które można podłączyć, różni się w zależności od kombinacji z sondą zaciskową podłączoną do zasilacza sondy 9687.
Jednostka główna | Liczba połączeń 9322 |
8860 (*1) 8860-50 (*1) 8861 (*1) 8861-50 (*1) | 8 (w połączeniu z kablem 9248) (*2) |
Jak zasilać kamerę 9322 za pomocą kamery Hioki Memory HiCorder (przez zacisk wyjścia zasilania DC podłączony do jednostki wejściowej 8950 [*1], 8952 [*1], 8953-10 [*1], 8955 [*1] dla 8855).
Środki ostrożności: Aby uniknąć porażenia prądem, należy podłączyć przewód zasilający dostarczony z jednostką główną (Memory HiCorder lub zasilacz sieciowy dla modelu 9322) do uziemionego 2-biegunowego gniazdka.
*1: Produkt wycofany
Jednostka główna | Wymagany kabel |
8855 (*1) | 9328 (*1) |
