Hioki ALDAS-α to system pomiarowy EIS (Electrochemical Impedance Spectroscopy - spektroskopia impedancji elektrochemicznej) przeznaczony do analizy ogniw paliwowych (FC, fuel cells) oraz elektrolizerów (EC, electrolyzers), w tym systemów wodorowych PEM i SOEC. Wbudowany moduł źródłowy ±20 A umożliwia ultraszybkie pomiary impedancji w trybie Active Line - bez zewnętrznych zasilaczy DC (boosterów) - co bezpośrednio skraca cykle testowe w działach R&D oraz na liniach produkcyjnych. Bezdotykowe czujniki prądu eliminują zakłócenia pomiarowe i zapewniają powtarzalność wyników nawet przy wysokich prądach roboczych stosu ogniw. ALDAS-α generuje wykresy Nyquista i Bodego w czasie rzeczywistym, pozwalając identyfikować mechanizmy degradacji, rezystancję wewnętrzną (ESR) oraz straty dyfuzyjne bez przerywania pracy badanego urządzenia.
Najważniejsze cechy i funkcje systemu Hioki ALDAS-Alfa
Ultraszybki pomiar EIS skracający czas cyklu ewaluacyjnego do zaledwie ok. 7,6 minuty (dla 30 punktów pomiarowych do 0,01 Hz).
Wbudowane źródło prądowe o wydajności do ±20 A DC - brak konieczności stosowania zewnętrznych "boosterów".
Zastosowanie bezdotykowych sensorów prądu całkowicie eliminuje problem nagrzewania się układu i dryftu temperaturowego.
Możliwość jednoczesnego pomiaru i wykreślania krzywych polaryzacji (I-V) oraz wykresów Nyquista na żywo.
Wielokanałowość – jednoczesne monitorowanie od 1 do 8 kanałów (badanie stosów).
Szeroki zakres częstotliwości pomiarowych: od 10 mHz do 100 kHz.

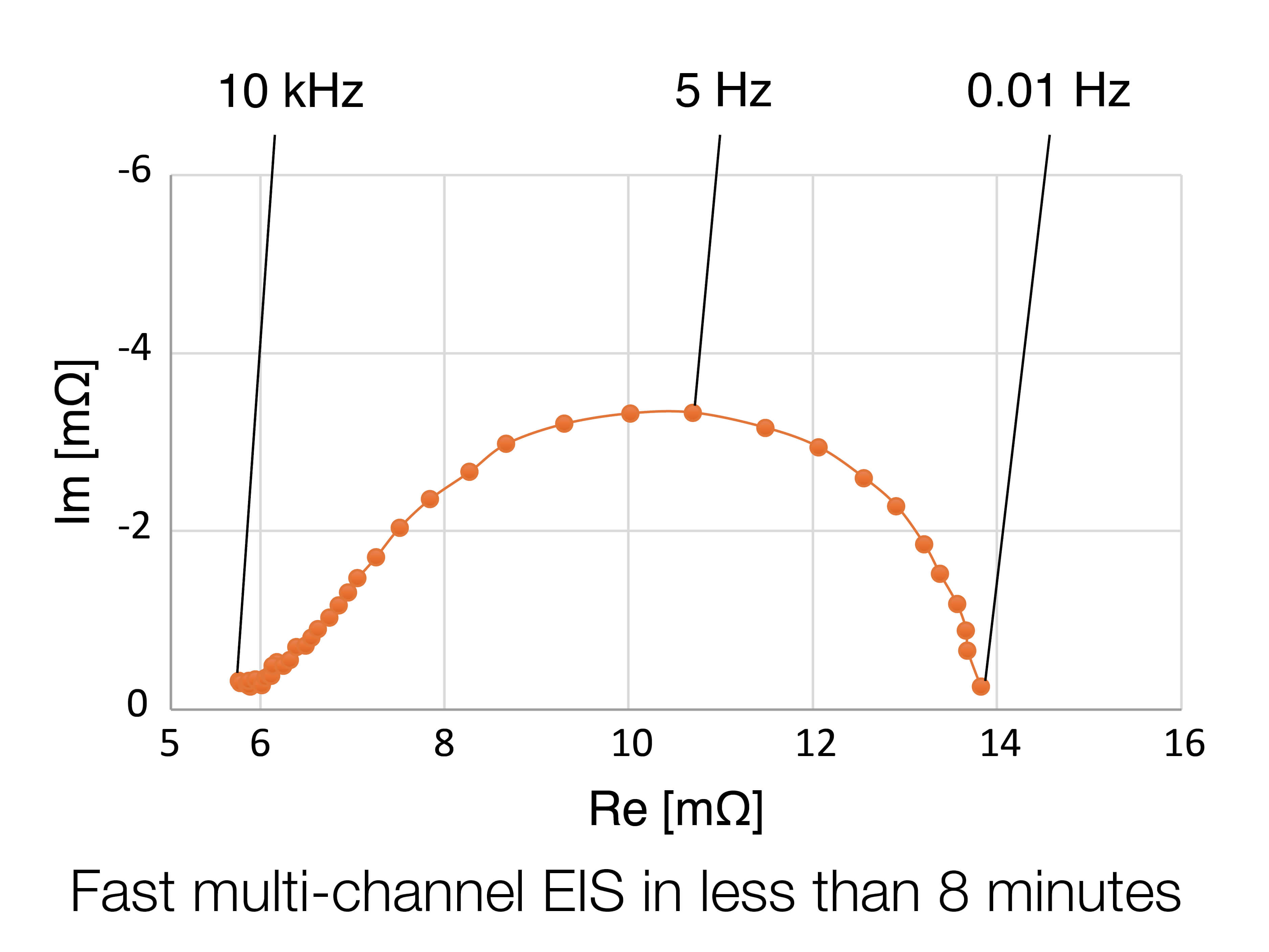

Ultraszybki pomiar EIS w niskich częstotliwościach
Tradycyjna spektroskopia impedancyjna w zakresie bardzo niskich częstotliwości jest procesem niezwykle czasochłonnym, co stanowi główne wąskie gardło w badaniach systemów wodorowych. Analizator impedancji elektrochemicznej Hioki ALDAS-α został zaprojektowany, aby rozwiązać ten problem. Urządzenie pozwala na drastyczne skrócenie czasu oceny ogniw – pełny cykl 30 punktów pomiarowych (w trybie Fast) aż do 0,01 Hz można zrealizować w zaledwie 7,6 minuty. Dla działów R&D oznacza to możliwość testowania znacznie większej liczby prototypów ogniw PEM czy SOEC w tym samym czasie.

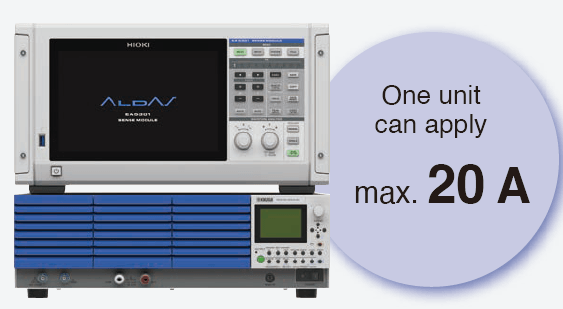

Wbudowane źródło prądowe o wysokiej wydajności
Rozbudowana infrastruktura stanowisk badawczych to częsty problem w nowoczesnych laboratoriach. System pomiarowy EIS Hioki ALDAS-α posiada wbudowany, wysoce wydajny moduł źródłowy (Source Module), który potrafi samodzielnie wygenerować i aplikować prąd o natężeniu do ±20 A DC. Oznacza to brak konieczności integrowania skomplikowanych zasilaczy zewnętrznych (boosterów DC) podczas testowania pojedynczych ogniw (single cells) w obszarach o dużej gęstości prądu. Skutkuje to uproszczeniem okablowania, wyeliminowaniem ryzyka pętli masy oraz błyskawicznym przygotowaniem stanowiska.

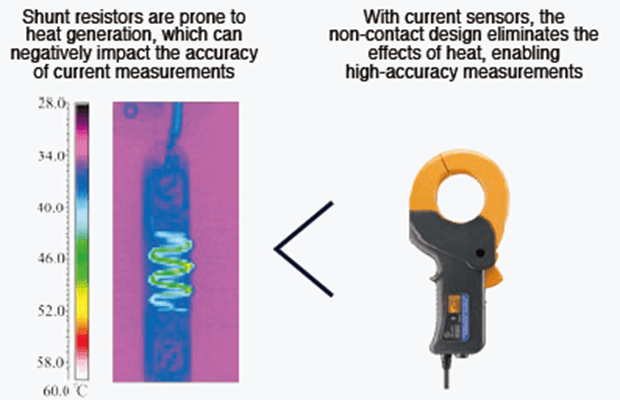

Eliminacja dryftu temperaturowego za pomocą sensorów prądu
Klasyczne metody pomiaru wysokich prądów opierają się na bocznikach (shunt resistors), które pod wpływem przepływającego prądu silnie się nagrzewają. Generuje to znaczny dryft temperaturowy, fałszujący wyniki rezystancji rzędu pojedynczych mΩ (szczególnie na niskich częstotliwościach). System Hioki ALDAS-α wykorzystuje innowacyjne, bezdotykowe sensory prądu AC/DC. Całkowity brak bezpośredniego kontaktu galwanicznego eliminuje nagrzewanie się elementu pomiarowego. Gwarantuje to absolutną stabilność i wysoką precyzję wyników nawet podczas długotrwałych testów elektrolizerów w trudnym środowisku przemysłowym (Active Line).

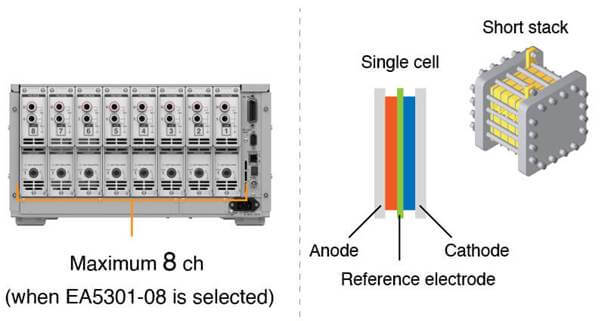

Zintegrowana analiza i skalowalność do 8 kanałów
Sprzęt zapewnia kompleksową analizę, agregując kluczowe parametry w jednym miejscu. Dedykowane oprogramowanie PC systemu Hioki ALDAS-α pozwala na generowanie na żywo krzywych polaryzacji (I-V), wykresów Nyquista (Cole-Cole) oraz wykresów Bodego. Skalowalna architektura umożliwia łatwą konfigurację modułu pomiarowego (Sense Module) od 1 do aż 8 zsynchronizowanych kanałów, co czyni ten system idealnym narzędziem nie tylko do analizy pojedynczych ogniw paliwowych, ale również całych stosów (cell stacks), monitorując zachowanie każdej sekcji w czasie rzeczywistym.
FAQ - najczęściej zadawane pytania
Czym jest system pomiarowy Hioki ALDAS-α?
Hioki ALDAS-α to zaawansowany system pomiarowy EIS (spektroskopia impedancji elektrochemicznej) przeznaczony do kompleksowej analizy ogniw paliwowych oraz elektrolizerów, w tym systemów wodorowych PEM i SOEC. Urządzenie pozwala na precyzyjną identyfikację mechanizmów degradacji, rezystancję wewnętrzną oraz straty dyfuzyjne bez przerywania pracy badanego urządzenia.
Do czego służy system Hioki ALDAS-α w przemyśle wodorowym?
System służy do szybkiego testowania i oceny parametrów pracy pojedynczych ogniw oraz całych stosów paliwowych i elektrolizerów w działach R&D oraz na liniach produkcyjnych. Umożliwia jednoczesne monitorowanie od 1 do 8 kanałów, co pozwala na bieżąco analizować zachowanie poszczególnych sekcji urządzeń w czasie rzeczywistym.
Jakie są kluczowe parametry techniczne systemu Hioki ALDAS-α?
Przyrząd charakteryzuje się szerokim zakresem częstotliwości pomiarowych od 10 mHz do 100 kHz oraz wbudowanym modułem źródłowym o wydajności do ±20 A DC. Dodatkowo system pozwala zrealizować pełny cykl 30 punktów pomiarowych w zakresie do 0,01 Hz w czasie zaledwie 7,6 minuty.
Czy testowanie niskich częstotliwości w systemie Hioki ALDAS-α jest czasochłonne?
Tradycyjne wąskie gardło czasowe zostało wyeliminowane dzięki zastosowaniu specjalnego trybu Fast, który skraca pełny cykl pomiarowy dla 30 punktów do zaledwie 7,6 minuty. Pozwala to działom badawczo-rozwojowym na drastyczne przyspieszenie oceny ogniw i przetestowanie znacznie większej liczby prototypów w tym samym czasie.
Czym różni się system Hioki ALDAS-α od tradycyjnych metod pomiaru prądu?
W przeciwieństwie do klasycznych metod opartych na nagrzewających się bocznikach, Hioki ALDAS-α wykorzystuje innowacyjne, bezdotykowe sensory prądu AC/DC. Brak bezpośredniego kontaktu galwanicznego całkowicie eliminuje problem dryftu temperaturowego i gwarantuje stabilność wyników rezystancji rzędu pojedynczych miliomów.
Jak system Hioki ALDAS-α usprawnia długofalowe testy laboratoryjne?
Architektura systemu umożliwia stabilne i powtarzalne pomiary w trybie Active Line bezpośrednio w trudnym środowisku przemysłowym lub laboratoryjnym. Brak konieczności integrowania zewnętrznych boosterów upraszcza okablowanie i całkowicie eliminuje ryzyko powstawania pętli masy podczas długotrwałych testów.
od 60 mV do 20 V (Dostępne zakresy: 6 V, 15 V, 30 V, 60 V)
Zakres prądu pomiarowego
od 400 $\mu\text{A}$ do 50 A (zależnie od zastosowanego czujnika prądowego)
Zakres częstotliwości (EIS)
10 mHz do 100 kHz (Generacja i pomiar)
Liczba kanałów pomiarowych
od 1 do 8 kanałów (konfigurowane na etapie zamawiania modułu EA5301)
Tryb obciążenia
Stałoprądowy (Constant-current - CC)
Moc wyjściowa (Source Module)
Dla EC: 400 W (100 W przy zewnętrznym zasilaczu). Dla FC: 100 W
Prąd wyjściowy (Source Module)
$\pm 10\text{ mA}$ do 20.00 A (Rozdzielczość wyjściowa: 0.01 A)
Częstotliwość próbkowania
15 MHz, 18 bit
Ochrona przed przepięciami
Moduł Sense: Maksymalne napięcie wejściowe $\pm 60\text{ V DC}$. (Source max $\pm 20\text{ V}$)
Interfejs komunikacyjny
LAN (RJ-45, 1000BASE-T dla Sense, 100BASE-TX dla Source)
Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.
Moduł pomiarowy EA5301 Sense Module (ilość kanałów zależna od wersji)
Moduł źródłowy EA5503 Source Module
Oprogramowanie aplikacyjne PC EA5703 ALDAS-α na nośniku USB (Z4006)
Klucz licencyjny (USB dongle key) dla oprogramowania EA5703
Przewód zasilający do modułu Sense (x1)
Przewód zasilający do modułu Source (x1)
Kabel źródłowy (Source Cable) - 1,2 m, obciążalność 20 A
Hub LAN (Z7051) wraz z dedykowanym zasilaczem sieciowym AC (Z1008)
Przewody LAN - 1,0 m (x3)
Instrukcja obsługi oraz instrukcja bezpieczeństwa
Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.
Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.
Hioki L1100 - Kabel pomiarowy napięcia (Sense Cable), 60 V DC, długość 2,2 m do podłączenia bezpośrednio do elektrod ogniwa.
Zamów

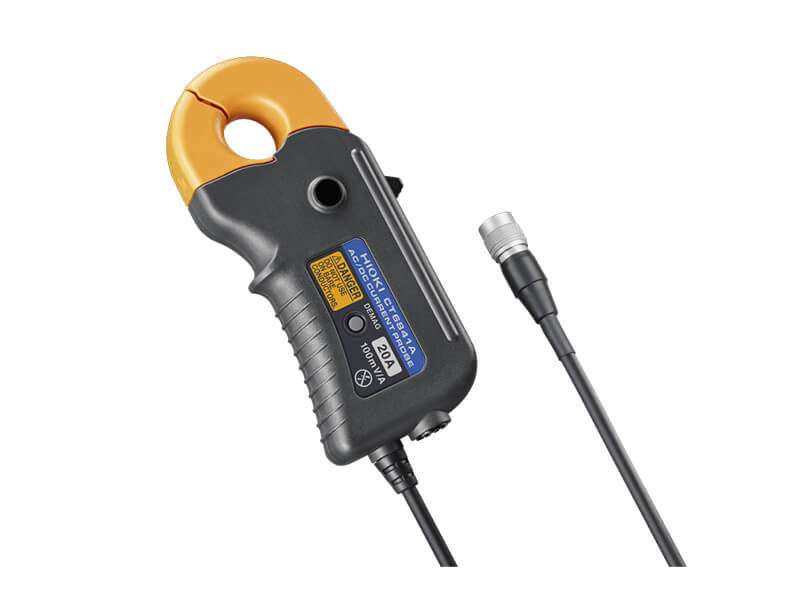

Hioki CT6841A - Sonda prądowa AC/DC 20 A do precyzyjnego pomiaru prądu w pojedynczych ogniwach z korekcją fazy.
