Hioki MR8827 Rejestrator napięcia

Hioki Memory HiCorders to szybkie urządzenia do monitorowania i rejestrowania przebiegów, które mogą jednocześnie mierzyć wiele zjawisk fizycznych, takich jak napięcie, prąd, temperatura, wibracje, masa, przyspieszenie i obrót, dzięki pełnej izolacji między kanałami i od każdego kanału do podłoża. To więcej niż oscyloskop cyfrowy, rejestrator akwizycji danych (DAQ) MR8827 posiada moduły wejściowe typu plug-and-play, aby sprostać takim zastosowaniom, jak próbne uruchomienia po zaplanowanej konserwacji wagonów kolejowych w celu weryfikacji sygnałów sterujących napięciem, prądem silnika, prędkością wagonu i ciśnieniem hamowania.

Najważniejsze cechy:

• Generowanie i rejestrowanie przebiegów za pomocą jednego urządzenia
• Wyjście wcześniej zarejestrowanych problematycznych przebiegów i zastosowanie ich do testowanych urządzeń w celu symulacji potencjalnych problemów
• 32 kanały analogowe + 32 kanały logiczne do 28 kanałów analogowych + 64 kanały logiczne
• Szybkie próbkowanie do 20MS/s z w pełni izolowanymi wejściami
• Bezpieczny pomiar dzięki izolowanym wejściom analogowym
• Pamięć o dużej pojemności 512 mln słów
• Jednoczesny pomiar różnych sygnałów systemowych od wysokiego do bardzo niskiego napięcia

*Uwaga: Jednostka główna MR8827 nie może działać samodzielnie. W urządzeniu należy zainstalować jeden lub więcej opcjonalnych modułów wejściowych.

Szybkie próbkowanie do 20 MS/s i w pełni izolowane wejście dla wszystkich kanałów

Memory HiCorder MR8827 zapewnia izolowane wejście między jednostką główną a kanałami lub między kanałami, przy maksymalnej prędkości próbkowania 20 MS/s na wszystkich kanałach. (Rozdzielczość: 50nsec)

MR8827 odróżnia się od typowych oscyloskopów, zapewniając pełną izolację wejścia każdego kanału oraz między każdym kanałem a ramką główną.

Testowanie falowników / zasilaczy UPS

MR8827A jest idealny do oceny i testowania rozruchu falowników i testów oceny / rozruchu UPS. Rejestruje zarówno kanały logiczne dla sygnałów sterujących, jak i kanały analogowe do testowania napięcia lub prądu pierwotnego i wtórnego zasilacza UPS lub falownika.

Testy przerwania transformatora

Izolacja międzykanałowa pozwala na bezpieczne połączenia obwodów w środowiskach wysokiego napięcia.

Memory HiCorder, który może nagrywać mieszane wielokanałowe sygnały wejściowe

Memory HiCorder MR8827 może podłączyć maksymalnie 16 modułów z tyłu. Moduły mogą być łączone, aby pomieścić dane wejściowe z wielu typów obwodów. W jednostce głównej można umieścić maksymalnie 8 sond logicznych. Użycie 2 modułów logicznych 8973 spowoduje dodanie 8 dodatkowych połączeń, obsługujących 64-kanałowe wejście sygnału logicznego. (Zmniejsza to liczbę dostępnych kanałów analogowych do 28).

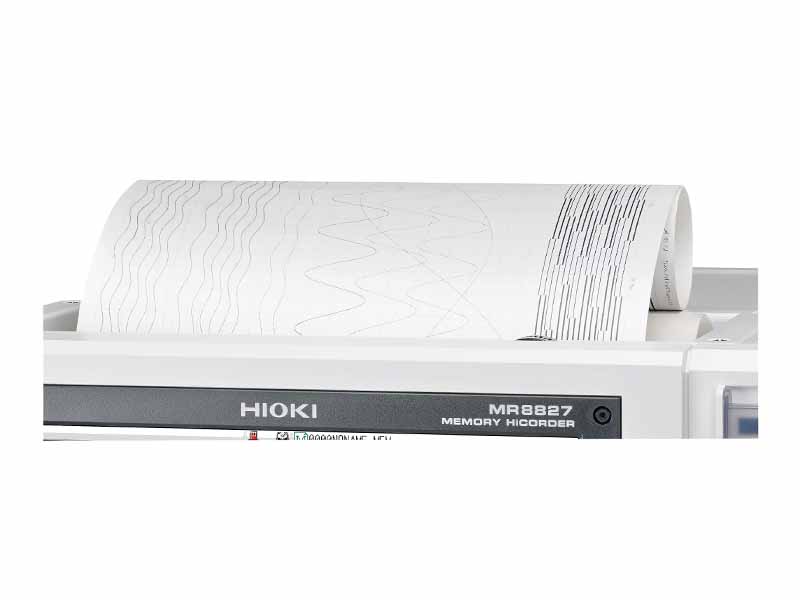

Szybkie drukowanie w wysokiej rozdzielczości za pomocą drukarki formatu A4

Memory HiCorder MR8827 wykorzystuje szybką drukarkę termiczną formatu A4, która generuje wydruki w wysokiej rozdzielczości z prędkością 50 mm na sekundę, co ułatwia sprawdzanie przebiegów w terenie. Wystarczy wrzucić papier do nagrywania, aby ją skonfigurować.

Zapisywanie ważnych danych na urządzeniach i nośnikach

Sygnały wejściowe po konwersji A/D zapisane w pamięci wewnętrznej można zapisać na opcjonalnym wewnętrznym dysku SDD, pamięci USB lub karcie CF. (Należy używać wyłącznie kart PC sprzedawanych przez firmę HIOKI).

Ten nowej generacji Memory HiCorder może wykonywać różnorodne zadania pomiarowe

Memory HiCorder MR8827 jest idealny do rejestrowania kombinacji sygnałów analogowych i logicznych, które wymagają wielu kanałów. Może być stosowany w różnych dziedzinach, w tym w energetyce, motoryzacji, energoelektronice i mechatronice.
