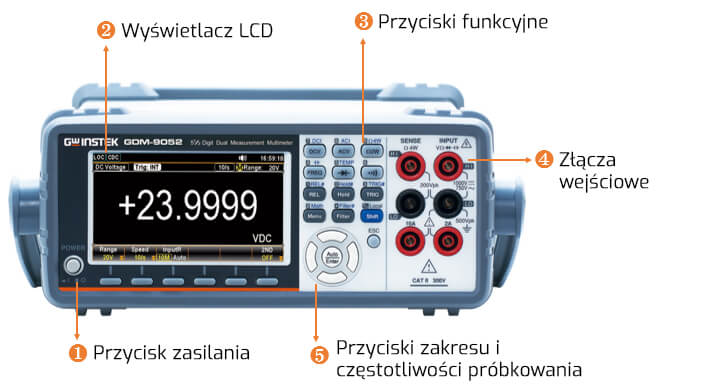

GDM-9052 zaawansowany multimetr cyfrowy 5½-cyfrowy, który zastępuje modele GDM-8351 oraz GDM-8352. Model GDM-9052 wyróżnia się nowoczesnym wyświetlaczem LCD, maksymalnym wskazaniem 239 999 cyfr, dokładnością podstawową 0,012% dla napięcia DC, funkcją pomiarów opartą na sztucznej inteligencji oraz komunikacją przez złącza USB i RS-232C. Te cechy zapewniają użytkownikom precyzyjne pomiary, czytelność wyników i łatwe połączenie z komputerem.
Multimetr GW Instek GDM-9052 obsługuje szeroki zakres funkcji pomiarowych: napięcie i prąd AC/DC, napięcie i prąd AC+DC, rezystancję 2-przewodową i 4-przewodową, częstotliwość, temperaturę, test diody, sygnalizację akustyczną ciągłości obwodu, a także pomiar pojemności – funkcja nieobecna w poprzednich modelach tej serii.
Dodatkowo, GDM-9052 oferuje rozbudowane funkcje matematyczne: wartości maksymalne / minimalne, dB, dBm, porównania, zatrzymanie wskazania, funkcje algebraiczne (MX+B, 1/X, %, itp.), co czyni go idealnym narzędziem dla zastosowań w przemyśle, edukacji i laboratoriach testowych.
Multimetr wyposażono również w cyfrowe wejścia/wyjścia (Digital I/O), których piny można indywidualnie definiować jako wyjścia sygnałowe – zarówno do funkcji porównawczych, jak i niestandardowych zastosowań. Użytkownik może skonfigurować I/O jako prosty interfejs sprzętowy, upraszczając integrację z zewnętrznym układem sterowania.

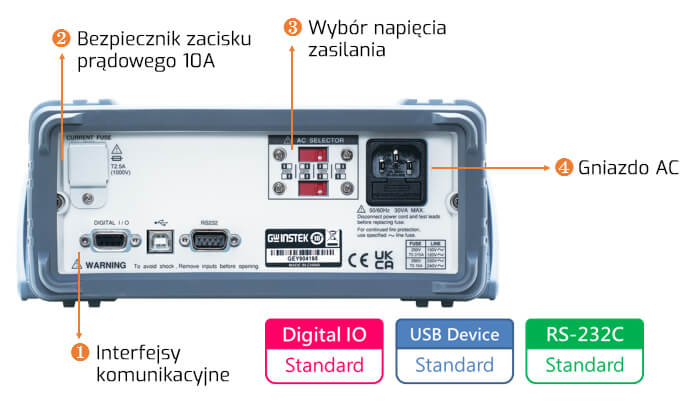

W zakresie zdalnego sterowania i akwizycji danych, GDM-9052 oferuje interfejsy RS-232C oraz USB z obsługą trybów USB-CDC i USB-TMC. W trybie USBTMC możliwe jest pełne sterowanie multimetr poprzez USB, analogicznie do interfejsu GPIB, co eliminuje konieczność stosowania kosztownych przewodów GPIB.
Najważniejsze funkcjonalności GW Instek GDM-9052
- Wyświetlacz 5½-cyfrowy: maks. 239 999 zliczeń
- Kolorowy wyświetlacz TFT o przekątnej 4,3"
- Podstawowa dokładność napięcia DC: 0,012%
- Pomiar wspomagany przez A.I. – automatyczne rozpoznawanie i pomiar napięcia, rezystancji, diody i ciągłości bez konieczności wyboru trybu
- 12 funkcji pomiarowych: napięcie AC/DC, prąd AC/DC, rezystancja 2-przewodowa i 4-przewodowa, częstotliwość, okres, test diody, sygnalizacja ciągłości, pojemność, temperatura
- Prawdziwe wartości skuteczne (True RMS) dla pomiarów AC i AC+DC
- Funkcja podwójnego pomiaru – jednoczesne wyświetlanie dwóch wybranych parametrów
- Zaawansowane funkcje matematyczne: Max./Min., REL / REL#, porównanie zatrzymanie wyniku (Hold), dB, dBm, MX+B, %, 1/X
- Cyfrowe wejścia/wyjścia (Digital I/O) z obsługą dwóch trybów: standardowego (Compare) i definiowanego przez użytkownika
- Standardowe interfejsy komunikacyjne: RS-232C oraz USB (tryby USB CDC i USB TMC)

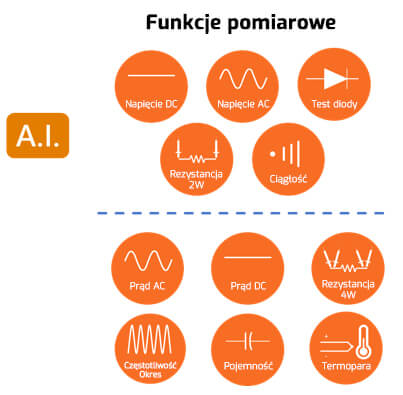

Funkcja A.I. - Automatyczne rozpoznawanie sygnału pomiarowego
Model GDM-9052 to pierwszy na rynku stacjonarny multimetr cyfrowy, który został wyposażony w funkcję automatycznego rozpoznawania pomiarów A.I.. Po aktywacji urządzenie samodzielnie identyfikuje rodzaj sygnału pomiarowego – napięcie AC/DC, rezystancję, test diody oraz ciągłość obwodu – bez potrzeby ręcznego wyboru trybu. Dzięki temu użytkownik może szybciej i płynniej przeprowadzać pomiary, co znacząco zwiększa efektywność pracy

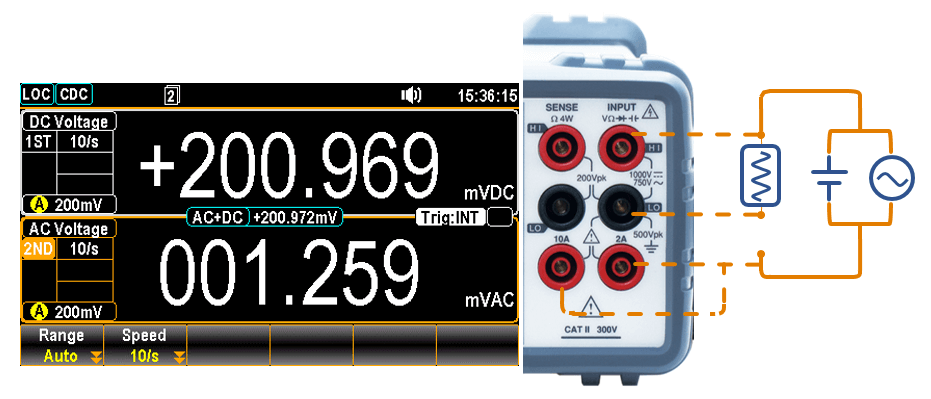

Funkcja podwójnego pomiaru i podwójnego wyświetlania wyników
Tak jak inne multimetry GW Instek z serii 5½ i 6½ cyfr, GDM-9052 obsługuje funkcję Dual Measurement / Dual Display, umożliwiającą jednoczesny pomiar dwóch parametrów. Przykładowo, urządzenie może wyświetlać napięcie DC i prąd DC, lub napięcie DC oraz część AC. Oba wyniki prezentowane są równolegle na ekranie, co eliminuje konieczność przełączania widoków i przyspiesza analizę wyników.

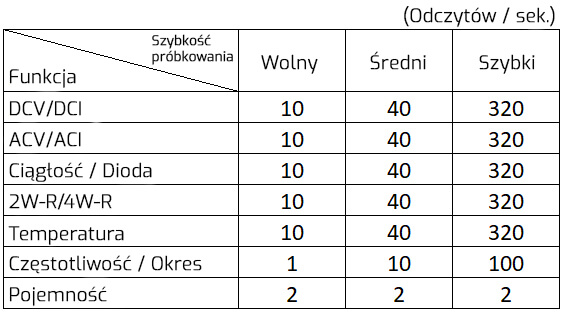

Regulowana prędkość pomiaru
Multimetr GDM-9052 oferuje trzy tryby szybkości pomiarowej: szybki, średni i wolny. W trybie szybkim pomiar napięcia DC osiąga nawet 320 odczytów na sekundę, co maksymalizuje wydajność testów i pozwala lepiej dopasować urządzenie do konkretnych zastosowań.
Bogaty zakres funkcji pomiarowych i pomocniczych
W porównaniu z urządzeniami tej samej klasy, GDM-9052 oferuje szeroki zakres 12 funkcji pomiarowych, w tym:
- napięcie/prąd AC i DC
- napięcie/prąd AC+DC
- rezystancję 2-przewodową i 4-przewodową
- temperaturę
- częstotliwość i okres
- test diody i sygnalizację ciągłości
- pojemność
Urządzenie posiada także szereg funkcji pomocniczych, takich jak:
- wartości maksymalne/minimalne
- zatrzymanie odczytu (Hold)
- wartości względnej (REL)
- pomiary w dB i dBm
- algorytmy matematyczne (MX+B, 1/X, %)
- funkcja porównawcza (Compare)

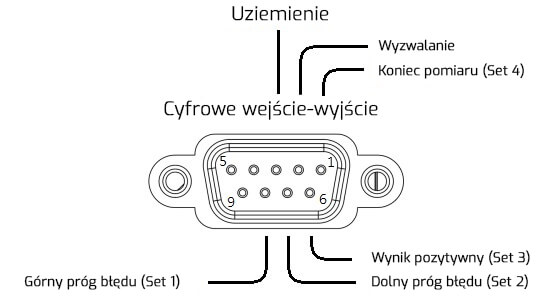

Zaawansowane cyfrowe wejścia/wyjścia (Digital I/O)
W porównaniu z poprzednią serią GDM-835x, GDM-9052 oferuje ulepszony port wejścia/wyjścia cyfrowego, które jest dostępne w dwóch trybach:
- Tryb standardowy – generuje sygnały Hi Fail, Lo Fail, Pass oraz EOM (koniec pomiaru) w oparciu o funkcję porównania, dodatkowo obsługuje również funkcję wyzwalania zewnętrznym sygnałem np. za pomocą systemów PLC.
- Tryb definiowany przez użytkownika – umożliwia przypisanie indywidualnych warunków wyjściowych dla pinów SET1~SET4, co pozwala na realizację prostych zadań sterowania bez potrzeby stosowania dodatkowego sprzętu.
Zgodność poleceń ze starszymi modelami
Dla użytkowników modeli GDM-8351 / GDM-8352, GDM-9052 oferuje kompatybilność poleceń, co umożliwia szybką i bezproblemową wymianę urządzenia bez konieczności kosztownych zmian w istniejącym oprogramowaniu i bez przestojów w produkcji.
