Manometry analogowe

Budenberg 180 Manometr różnicowy z membraną MICROVAR

SKU
BUDE/180
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Budenberg

.

Kamil Turowski 22 531 00 94 / 533 394 222





Model 180 to manometr różnicowy wykorzystujący jako element pomiarowy membranę ze stali nierdzewnej, której wytrzymałość zależy od podziałki ciśnienia. Element pomiarowy jest oddzielony od układu ciśnienia za pomocą dwóch membran wykonanych z Melinexu, pozwalając na wypełnienie komory wraz z mechanizmem czystym olejem. Melinex to folia poliestrowa (politereftalanów etylenu), który jest odporny na wszystkie płyny przemysłu rafinerowego. W przypadku innych mediów prosimy o kontakt z działem handlowym Urządzenie jest wykorzystywane instalacjach, gdzie ciśnienie pracy jest dużo większe niż zakres różnicy ciśnień, pozwalając na pomiar różnicy ciśnień w filtrach, sitach, chłodnic, pomp, filtrów gazów ziemnych, płyt kryzowych oraz zwężek Venturiego. W przypadku innych mediów prosimy o kontakt z działem handlowym Merserwis.

Średnica 150 mm, 200 mm
Mocowanie Kołnierz tylny – Model 180
Kołnierz przedni – Model 11/180
Element pomiarowy Stal nierdzewna - Membrana
Nadciśnienie Dopuszczalne nadciśnienie do 100% FSD
Przyłącze procesowe 3/8” BSP z 46 mm odstępem (standardowo)
1/4” NPT (API), 1/2” NPT (opcja)
Materiał przyłącza procesowego Stal nierdzewna 316
Nikiel Brąz Aluminium do zastosowań morskich (opcja)
Element pomiarowy Stal nierdzewna - Membrana
Klasa dokładności Kl: 2.0% FSD (180AM i 180 BM)
Kl: 1.5% FSD (180A i 180B)
Stopień ochrony IP55 według EN 60-529
Temperatura Pracy: -20 … +90 ºC
Przechowywania: -40 … +100 ºC
Obudowa Odlew mosiężny z szarą powłoką
Czarna ramka (w wersji z kołnierzem tylnym)
Szyba 3mm szkło, szkło akrylowe lub laminowane
Normy Wszystkie jednostki produkowane są zgodnie z normą EN 837-1
Podzielnia Białe anodowane aluminium z czarną skalą
Podwójna skala bar / psi (opcja)
Inne skale, sektory (opcja)
Skala centralna np. 1-0-1 (opcja)
Zastosowanie 180A i 180B: ciecze
180AM i 180BM: gazy (oprócz tlenu)
Zawory wyrównawcze Zalecamy zastosowanie zaworów iglicowych lub wyrównawczych wraz z podanym manometrem, ponieważ szybko działające zawory mogą powodować szkodliwe skoki ciśnienia.
Dławik Jeżeli nie można wyeliminować skoków lub wahań ciśnienia zalecamy zastosowanie wewnętrznych dławików, opóźniających o 20 sekund.
Dostępne certyfikaty Certyfikat materiału BS EN 10204 3.1B (opcja)
Świadectwo wzorcowania (opcja)
Instrukcja montażu Zgodnie z normą EN 837-2




Zakresy pomiarowe

Model Różnica ciśnienia Maksymalne ciśnienie pracy
180A od 0…0.2 do 0… 25 60 bar
180AM od 0…1 do 0… 25 60 bar
180B od 0…0.4 do 0… 25 140 bar
180BM od 0…1 do 0… 25 70 bar

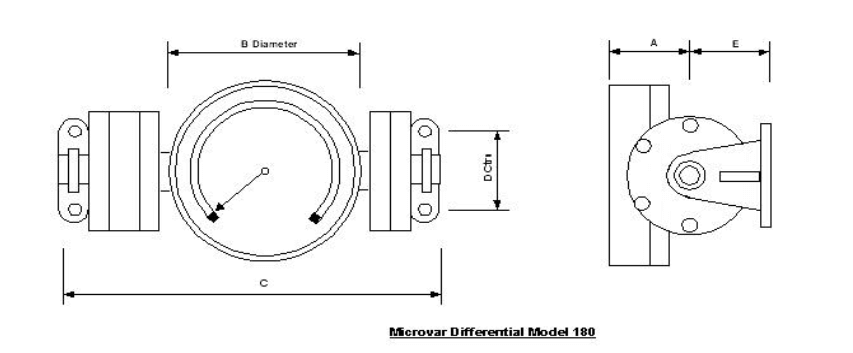

Wymiary



*Powyższy szkic pokazuje również obrotowy czop przy montażu naściennym



Model A B C D E Masa
180 Microvar 70mm 155mm 290mm 65mm 75mm 9,5kg


Zakresy pracy

Medium Płynne Gazowe
Model 180A 180B 180AM 180BM
Minimalny zakres różnica ciśnienia Bar 0…0.2 0…0.4 0…1 0…1
Psi 0…3 0…5 0…15 0…15
Maksymalny zakres różnicy ciśnienia Bar 0…25 0…25 0…25 0…25
Psi 0…400 0…400 0…400 0…400
Maksymalne ciśnienie pracy Bar 60   60 70
Psi 850   850 1000

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Model Średnica
180A 150 mm
11/180A

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Kontakt elektryczny

Magnetyczne urządzenia kontaktowe Model 144 mogą być montowane jako jednostki pojedyncze lub podwójne urządzenia kontaktowe.



Zawory

Wraz z manometrami różnicy ciśnienia, możliwe jest dostarczenia zblocza zaworowego 3- lub 5-drogowego. Zblocze zaworowe oprócz normalnej pracy urządzenia pozwala na:

  • Sprawdzenie zerowego ciśnienia przy ciśnieniu w układzie
  • Całkowitą izolację urządzenia
  • Dekompresję lub kontrolowane odpowietrzenie urządzenia
  • Tłumienie pulsacji i skoków ciśnienia



Separatory membranowe

Manometr Model 180 może współpracować z separatorami membranowymi czy kapilarami, pozwalając na pracę z gorącymi i lepkimi płynami, zawiesinami oraz wysoko korozyjnymi mediami. Maksymalna rekomendowana długość kapilary to 5 metrów.


Inne

  • Zewnętrznie regulowany tłumik
  • Syfony i U-rurki
  • Zawory zabezpieczające nadciśnienia
  • Adaptery obrotowe
  • Zawory igłowe
  • Zawory kulkowe
  • Kolektory blokowe i odpowietrzający
  • Uszczelki
