Hioki P2010 Sonda wysokiego napięcia DC

SKU
HIOKI/P2010
zł netto 849
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Hioki

.

Kamil Turowski 22 531 00 94 / 533 394 222

.

Grzegorz Miedzianowski 22 531 00 92 / 536 269 913

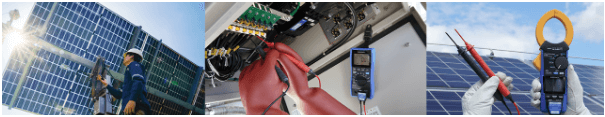

Sonda P2010 pozwala na pomiary napięć do CAT III 2000 V, zapewniając wysoki poziom bezpieczeństwa i ochrony pracowników przeprowadzających inspekcje. Prosta integracja z kompatybilnymi miernikami cęgowymi Hioki lub multimetrami cyfrowymi (DMM) umożliwia łatwe i precyzyjne monitorowanie wysokich napięć w instalacjach PV.

hioki p2010 sonda wysokiego napiecia dc4



Kompatybilność z przyrządami Hioki:

  • CM4141-50: Miernik cęgowy AC (zakres 60–2000 A), pomiary prądu zmiennego, napięcia (V), częstotliwości (Hz), rezystancji (Ω).
  • CM4371-50: Miernik cęgowy AC/DC (zakres 20 A/600 A), pomiary prądu przemiennego i stałego, napięcia (V), częstotliwości (Hz), rezystancji (Ω), oraz prądu rozruchowego.
  • CM4373-50: Miernik cęgowy AC/DC (zakres 600 A/2000 A), jak powyżej, z większym zakresem pomiaru prądu.
  • CM4375-50: Miernik cęgowy AC/DC (zakres 1000 A), jak wyżej, zoptymalizowany dla maksymalnego prądu 1000 A.
  • DT4261: Multimetr cyfrowy, pomiary napięcia DC/AC do 1000 V, DC+AC, oraz harmonicznych (przy użyciu adaptera Z3210).



W ostatnich latach wprowadzono systemy zasilania energią słoneczną, które działają przy coraz wyższych napięciach, tworząc nowe wymagania w zakresie konserwacji. Jednocześnie, ze względu na stosowanie wyższych napięć, wzrastają zagrożenia związane z pracami konserwacyjnymi.

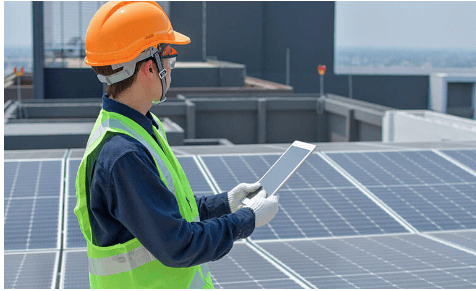

Instalacje PV to środowisko CAT III

Normy bezpieczeństwa kategoryzują lokalizacje pomiarowe według kategorii pomiarowych CAT II, CAT III i CAT IV w oparciu o ich napięcie znamionowe, obciążalność prądową i przepięcia przejściowe. Zgodnie z normą dotyczącą kwalifikacji bezpieczeństwa modułów fotowoltaicznych (PV) (IEC 61730-1), moduły PV są traktowane jako kategoria przepięciowa III i wymagany jest przyrząd sklasyfikowany jako kategoria pomiarowa III.



hioki p2010 sonda wysokiego napiecia dc5



Napięcie instalacji PV rośnie

Obecnie rośnie popularność instalacji solarnych o napięciu 1500 V, ale przyrządy, które mogą obsługiwać jeszcze wyższe napięcia, będą potrzebne w przyszłości, gdy do użytku wejdą większe i jeszcze bardziej wydajne systemy. Firma Hioki opracowała tę sondę do obsługi pomiarów CAT III 2000 V w odpowiedzi na bliską perspektywę takich zastosowań.



hioki p2010 sonda wysokiego napiecia dc6

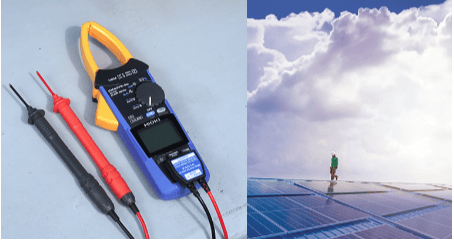

Wysokie napięcia do 2000 V mogą być bezpiecznie mierzone, gdy sonda wysokiego napięcia DC P2010 jest podłączona do kompatybilnego miernika cęgowego Hioki lub multimetru cyfrowego DT4261.



Dostępne zestawy idealne do pomiarów PV:

AC/DC Clamp Meter Solar Set CM4373-93 (2000 A)

Zestaw składa się z:

  1. Miernik cęgowy CM4373-50 (do 2000 A)
  2. DC High Voltage Probe P2010 (pomiar do 2000 V)
  3. Adapter bezprzewodowy Z3210



AC/DC Clamp Meter Solar Set CM4375-93 (1000 A)

Zestaw składa się z:

  1. Miernik cęgowy CM4375-50 (do 1000 A)
  2. DC High Voltage Probe P2010 (pomiar do 2000 V)
  3. Adapter bezprzewodowy Z3210



  • Gwarantowana dokładność: 1 rok
  • Maksymalne napięcie wejściowe (*1): 2000 V DC
  • Maksymalne napięcie znamionowe między linią a ziemią:
    • 1000 V (kategoria pomiarowa IV), przewidywane przepięcie przejściowe 12000 V
    • 2000 V (kategoria pomiarowa III), przewidywane przepięcie przejściowe 15000 V
  • Rezystancja wejściowa: 20 MΩ ±5,0% (pomiędzy INPUT H i INPUT L, gdy zacisk OUTPUT jest otwarty)
  • Zabezpieczenie przed przeciążeniem:
    • 2200 V DC/2200 V AC (przyłożone na 1 minutę) (między INPUT H i INPUT L)
    • 600 V DC/600 V AC (przyłożone na 1 minutę) (między OUTPUT H i OUTPUT L)
  • Zacisk wyjściowy: 4 mm zacisk bananowy
  • Temperatura pracy i zakres wilgotności:
    • Temperatura: -25°C do 65°C (-13°F do 149°F)
    • Wilgotność:
      • −25°C do 40°C (−13°F do 104°F): 80% RH lub mniej (bez kondensacji)
      • 40°C do 65°C (104°F do 149°F): Liniowo zmniejsza się z 80% RH lub mniej przy 40°C (104°F) do 25% RH lub mniej przy 65°C (149°F) (bez kondensacji)
  • Zakres temperatury i wilgotności przechowywania: -30°C do 70°C (-22°F do 158°F) 90% RH lub mniej (bez kondensacji)
  • Normy: EN 61010
  • Dołączone akcesoria: Instrukcja obsługi ×1, Środki ostrożności dotyczące obsługi ×1

Tabela dokładności dla kompatybilnych urządzeń

Model

Zakres

Łączna dokładność

DT4261

Zakres 600,0 V

Łączna dokładność: ±0,8% rdg ±0,2 V



Zakres 2000 V

Łączna dokładność: ±0,8% rdg ±5 V

CM4141-50

Zakres 600,0 V

Łączna dokładność: ±1,0% rdg ±0,3 V

CM4371-50

Zakres 600,0 V

Łączna dokładność: ±1,0% rdg ±0,3 V

CM4373-50

Zakres 600,0 V

Łączna dokładność: ±1,0% rdg ±0,3 V

CM4375-50

Zakres 600,0 V

Łączna dokładność: ±1,0% rdg ±0,3 V



Zakres 2000 V

Łączna dokładność: ±1,0% rdg ±3 V
