Mierniki cęgowe do instalacji PV

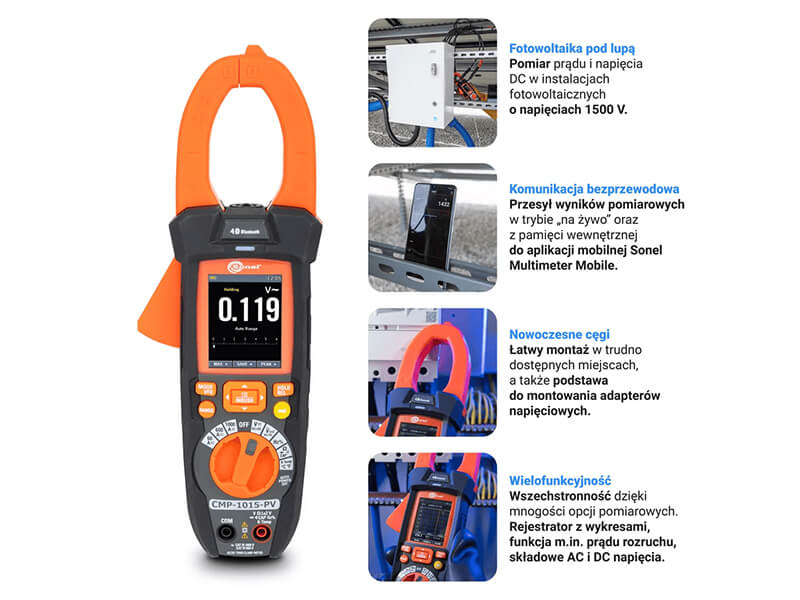

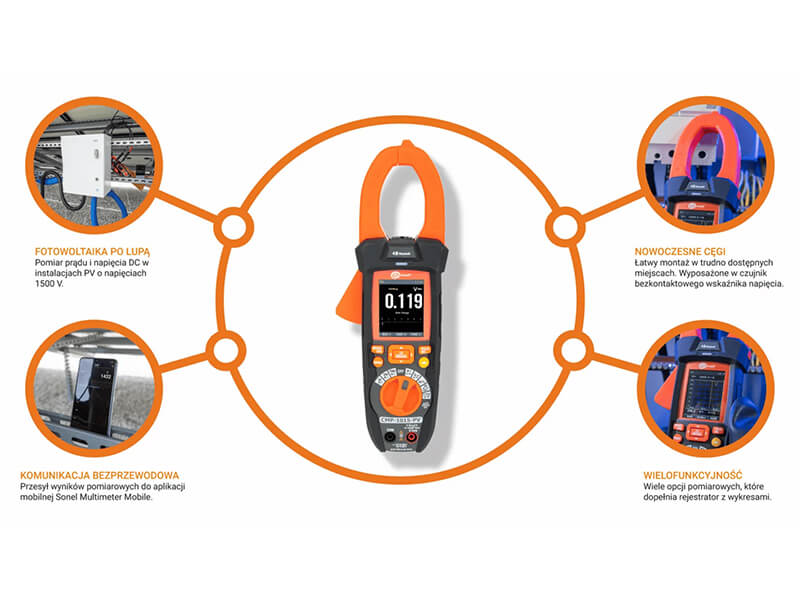

Sonel CMP-1015-PV Pro Cyfrowy miernik cęgowy do instalacji PV

SKU
SONE/WMGBCMP1015PVPRO
zł netto 2 205 zł netto 2 450
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Sonel

.

Grzegorz Miedzianowski 22 531 00 92 / 536 269 913

Cyfrowy miernik cęgowy Sonel CMP-1015-PV to specjalistyczne urządzenie pomiarowe stworzone z myślą o profesjonalistach zajmujących się instalacjami fotowoltaicznymi. Miernik ten rozwiązuje problem precyzyjnej diagnostyki prądu i napięcia DC w układach do 1500 V, gwarantując bezpieczeństwo i niezawodność podczas pracy.





Najważniejsze korzyści:



  • Pomiar Napięcia DC do 1500 V (z AHV-3 do 3000 V) – Zapewnia pełną diagnostykę w najnowszych, wysokowydajnych instalacjach fotowoltaicznych, umożliwiając pracę bez konieczności użycia dodatkowych, skomplikowanych urządzeń.
  • Wielofunkcyjność i VFD – Umożliwia precyzyjne pomiary za przemiennikami częstotliwości (funkcja VFD) oraz pomiary prądu rozruchowego (INRUSH), napięcia AC i DC, oraz napięcia niskiej impedancji (Low Z), dzięki czemu jest wszechstronnym narzędziem do utrzymania ruchu.
  • Łatwy montaż w ciasnych miejscach – Nowatorski kształt cęgów i specjalna wypustka ułatwiają montaż w trudno dostępnych i ciasnych miejscach wewnątrz szaf rozdzielczych i inwerterów.
  • Widoczność w każdych warunkach – Wyświetlacz o wysokiej jasności gwarantuje czytelność danych nawet w pełnym słońcu, a wbudowana latarka ułatwia pracę w zaciemnionych miejscach.
  • Komunikacja bezprzewodowa (Bluetooth) – Pozwala na bezprzewodowy przesył wyników w trybie "na żywo" do aplikacji mobilnej Sonel Multimeter Mobile, co ułatwia katalogowanie pomiarów, ich opisywanie zdjęciami i szybkie wysyłanie raportów e-mailem.
  • Wzmocniona i kompaktowa konstrukcja – Gumowana obudowa i stopień ochrony IP40 chronią urządzenie przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi, co jest kluczowe podczas pracy w ciężkich warunkach terenowych.





Zastosowanie w praktyce



Miernik cęgowy Sonel CMP-1015-PV jest dedykowany do kompleksowych pomiarów instalacji fotowoltaicznych. Jego głównym zadaniem jest precyzyjny pomiar prądu i napięcia DC w systemach do 1500 V10. Jest niezbędny dla instalatorów i serwisantów PV do:



  • Diagnostyki i monitorowania pojedynczych stringów i całych modułów PV.
  • Sprawdzania wydajności falowników dzięki funkcji VFD.
  • Wykrywania prądów rozruchowych (INRUSH) przy włączaniu obwodów.



Dodatkowo, dzięki wielofunkcyjności (m.in. pomiary rezystancji, pojemności, częstotliwości, temperatury i Low Z), miernik znajduje zastosowanie w ogólnej elektrotechnice, utrzymaniu ruchu w przemyśle oraz diagnostyce systemów zasilania AC/DC.







Niezawodność i precyzja, na której możesz polegać



Sonel CMP-1015-PV to gwarancja precyzji, co potwierdza wysoka dokładność pomiaru napięcia DC wynosząca już od ± 0,5% w.m. + 5 cyfr. Urządzenie spełnia rygorystyczne normy bezpieczeństwa, posiada kategorię pomiarową CAT IV 600 V oraz CAT III 1000 V1. Co istotne, po zastosowaniu dedykowanego adaptera AHV-3, miernik osiąga kategorię CAT III 3000 V DC, co potwierdza jego profesjonalne przystosowanie do pracy w najwyższych napięciach fotowoltaicznych. Dzięki temu specjaliści otrzymują narzędzie, które zapewnia nie tylko wiarygodne wyniki, ale przede wszystkim maksymalny poziom bezpieczeństwa.

Funkcje pomiarowe Zakres Rozdzielczość Dokładność
Prąd AC do 1000 A od 0,01 A ±(2,5% w.m. + 5 cyfr)
Prąd DC do 1000 A od 0,01 A ±(2,0% w.m. + 8 cyfr)
Napięcie AC do 1000 V od 0,001 V ±(1,2% w.m. + 5 cyfr)
Napięcie DC do 1500 V od 0,1 mV ±(0,5% w.m. + 5 cyfr)
Napięcie AC+DC do 1000 V od 0,001 V ±(1,5% w.m. + 20 cyfr)
Low Z (napięcie AC / DC) do 1000 V od 0,001 V ±(3,0% w.m. + 40 cyfr)
Low Z AC+DC do 1000 V od 0,001 V ±(3,5% w.m. + 40 cyfr)
Rezystancja do 60,00 MΩ od 0,1 Ω ±(0,8% w.m. + 5 cyfr)
Częstotliwość do 10,00 MHz od 0,01 Hz ±(0,2% w.m. + 5 cyfr)
Pojemność do 100,0 mF od 0,01 nF ±(3,0% w.m. + 8 cyfr)
Cykl roboczy (%) 10,0...90,0% 0,1% ±(1,2% w.m. + 8 cyfr)
Pomiar temperatury -40,0...+1000°C
-40,0...+1832°F		 0,1°C
0,1°F		 ±(1,5% w.m. + 3°C)
±(1,0% w.m. + 5,4°F)
Ciągłość / Test diody tak / tak
Cechy podstawowe
Zliczanie 6000 cyfr
HOLD tak
Automatyczny wybór zakresu tak
Cechy zaawansowane
Pomiar prądu i napięcia za falownikiem,
przekształtnikiem częstotliwości lub w układzie VFD		 tak
Pomiar wysokiego napięcia DC (HVDC) tak
Prąd rozruchowy tak
Bezkontaktowy wskaźnik napięcia tak
MIN / MAX tak / tak
PEAK HOLD - zatrzymanie wartości szczytowej tak
Pomiar względny REL tak
Pomiar TRMS tak
Pamięć
wewnętrzna pomiary: 128 wyników
rejestrator: 16 rejestracji, 100 000 próbek, częstotliwość próbkowania: od 1 Hz
zewnętrzna w aplikacji mobilnej
Komunikacja Bluetooth tak
Cechy pozostałe
Automatyczne wyłączanie urządzenia tak
Wskaźnik naładowania baterii tak
Wbudowana latarka tak
Beeper tak
Wyświetlacz
Rodzaj LCD graficzny
Podświetlenie ekranu tak
Bezpieczeństwo i warunki użytkowania
Kategoria pomiarowa (PN-EN 61010) CAT IV 600 V
CAT III 1000 V
CAT III 3000 V DC (tylko z adapterem AHV-3)
Stopień ochrony IP40
Wymiary 273 x 96 x 48 mm
Temperatura pracy 5...+40°C
Temperatura przechowywania -20...+60°C

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

  • Adapter napięciowy AHV-3
  • Uchwyt montażowy do AHV-3
  • Komplet przewodów pomiarowych CAT IV, M
  • Sonda do pomiaru temperatury (typ K)
  • Adapter do sond temperatury typu K
  • Akumulator Li-Pol 7,4 V 1200 mAh
  • Ładowarka
  • Zasilacz ładowarki
  • Walizka L-13
  • Certyfikat kalibracji.

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

  • Przewód pomiarowy 2 m z bezpiecznikiem 10 A CAT IV 1000 V (czarny / niebieski / zielony / czerwony / żółty).
  • Krokodylek mini, 1 kV 10 A (kpl.)
  • Komplet przewodów pomiarowych CAT IV, S
  • Komplet przewodów pomiarowych CAT IV, M
  • Komplet przewodów pomiarowych do CMM/CMP
  • Sonda ostrzowa (gniazdo bananowe) (czerwona/niebieska/żółta/czarna B1/czarna B3)
  • Krokodylek (czerwony / niebieski / żółty / czarny)
  • Sonda do pomiaru temperatury (typ K, bagnetowa)
  • Sonda do pomiaru temperatury (typ K, metalowa)
  • Rozdzielacz fazy AC-16
  • Futerał M-13
  • Świadectwo wzorcowania z akredytacją.
