Hioki RM3546 to precyzyjny miernik rezystancji DC, zaprojektowany z myślą o automatycznej kontroli jakości m.in. zgrzewów baterii Li-ion w pojazdach EV oraz bus barach. Rozwiązuje największy problem nowoczesnych linii produkcyjnych – konieczność oczekiwania na ostygnięcie spawu. Dzięki zaawansowanej kompensacji temperatury (A-TC) oraz tolerancji na długie przewody w systemach ATE, pozwala na pomiar małych rezystancji z długimi przewodami z niezwykłą powtarzalnością. Miernik gwarantuje najwyższe bezpieczeństwo podczas serwisu pakietów dzięki aktywnej ochronie obwodu (ACP) do 60 V.
Najważniejsze cechy i funkcji miernika rezystancji Hioki RM3546
- Zakres pomiarowy od 1 mΩ do 1000 MΩ przy rozdzielczości rzędu 1 nΩ.
- Zaawansowana Kompensacja Temperatury (A-TC) przeliczająca w czasie rzeczywistym wyniki dla gorących styków.
- Tolerancja rezystancji ścieżki pomiarowej do 9 Ω idealna do skomplikowanych zautomatyzowanych sprzętów testowych.
- Aktywna Ochrona Obwodu (ACP) wytrzymująca przypadkowe podanie napięcia do 60 V DC.
- Zaawansowana Kompensacja Napięcia Offsetu (A-OVC) eliminująca wpływ sił termoelektrycznych.
- Opcjonalny wbudowany multiplekser (Z3003) obsługujący do 20 niezależnych kanałów pomiarowych (4-przewodowo).

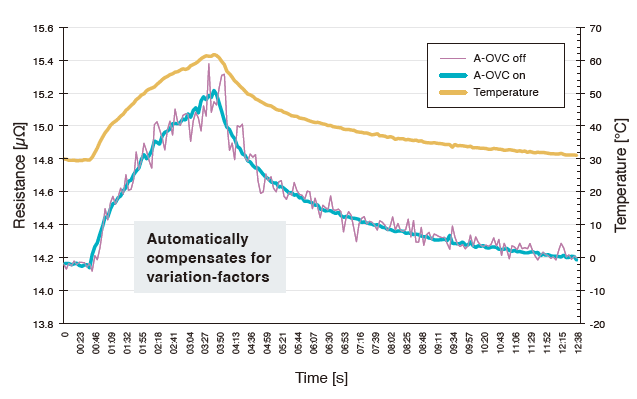

Bezbłędna precyzja dzięki eliminacji sił termoelektrycznych (A-OVC)
W produkcji baterii często zgrzewa się ze sobą odmienne metale (np. miedź i aluminium). Różnice temperatur na takich stykach generują siły termoelektryczne (Thermal EMF), które dodają ukryty błąd do wyniku. Funkcja Advanced Offset Voltage Compensation (A-OVC) dynamicznie odwraca polaryzację prądu pomiarowego i wyciąga średnią z odczytów, całkowicie odfiltrowując błąd offsetu. W praktyce pozwala to inżynierom na osiągnięcie absolutnie wiarygodnego odczytu i wykorzystanie pełnej rozdzielczości 1 nΩ do ścisłego wyłapywania mikropęknięć w zgrzewach, zapobiegając wypuszczeniu na rynek potencjalnie uszkodzonych elementów.
Błyskawiczna analiza gorących zgrzewów (Funkcja A-TC)
Zaraz po wykonaniu spawu laserowego (np. połączenia celi z busbarem), element jest niezwykle gorący, a jego pomiar rezystancji wewnętrznej spawów bateryjnych w czasie stygnięcia daje niestabilne wyniki. Funkcja Advanced Temperature Correction (A-TC) na bieżąco analizuje wahania temperaturowe i matematycznie sprowadza wynik do wartości w temperaturze referencyjnej (np. 20°C). Dla inżyniera procesu oznacza to drastyczne skrócenie czasu taktu (takt time) – nie trzeba już buforować ogniw i czekać na ich wychłodzenie przed testem kontroli jakości, co gigantycznie zwiększa przepustowość linii.

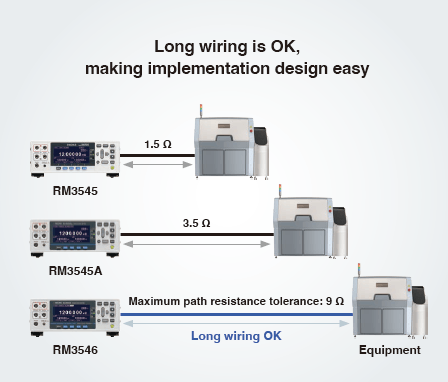

Niezawodność w zautomatyzowanych systemach ATE (Tolerancja do 9 Ω)
Wdrażanie urządzeń pomiarowych w fabrykach wymaga prowadzenia sygnałów przez długie kable, szafy sterownicze i zewnętrzne skanery, co nieuchronnie podnosi rezystancję całej ścieżki pomiarowej. Hioki RM3546 cechuje się wyjątkową tolerancją rezystancji doprowadzeń – aż do 9 Ω (w trybie Pure Resistance przy prądzie 500 mA). Integratorzy systemów automatyki mogą swobodnie projektować gniazda testowe i prowadzić długie wiązki kablowe bez obaw, że spadek napięcia na kablach zafałszuje pomiar małych rezystancji (w paśmie mikro-omów).
Aktywna ochrona ACP do 60 V (bezpieczny serwis pod napięciem)
Podczas ręcznej diagnostyki i serwisu gotowych pakietów bateryjnych zawsze istnieje ryzyko, że operatorowi omsknie się sondą i dotknie ogniwa lub busbara pod napięciem, co w standardowych miernikach kończy się natychmiastowym spaleniem płyty głównej. Hioki RM3546 wyposażono w sprzętową funkcję Active Circuit Protection (ACP). Jeśli miernik wykryje zewnętrzne napięcie do 60 V DC na zaciskach pomiarowych w ułamek sekundy fizycznie odcina obwód. Ta funkcja eliminuje niezwykle kosztowne przestoje produkcyjne i koszty napraw, dając technikom spokój ducha podczas serwisowania zasilanych modułów.
Precyzyjna korekcja temperaturowa (TC) i funkcja podglądu (Rt)
Urządzenie posiada funkcję korekcji temperaturowej (TC), która po włączeniu automatycznie przelicza oporność na wartość w standardowej temperaturze odniesienia dla danego metalu i domyślnie prezentuje ją jako główny wynik. Dla inżyniera oznacza to niezwykłą wygodę i pewność powtarzalnych odczytów, niezależnie od warunków cieplnych na hali produkcyjnej. Użytkownik może ręcznie włączyć (ON) lub wyłączyć (OFF) funkcję TC w ustawieniach. Jeśli funkcja jest wyłączona, wyświetlana jest po prostu zmierzona wartość. Jeśli funkcja TC jest włączona, użytkownik może użyć przycisku VIEW na panelu (lub zmienić widok z poziomu menu), aby zmodyfikować układ ekranu. Miernik może wtedy pokazywać jednocześnie wynik główny po korekcie oraz dodatkowo rzeczywistą wartość zmierzoną przed korektą (oznaczoną na ekranie symbolem Rt).

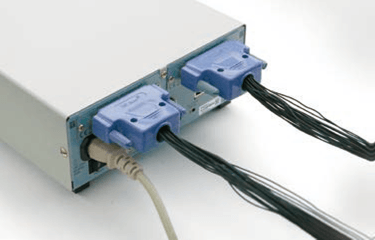

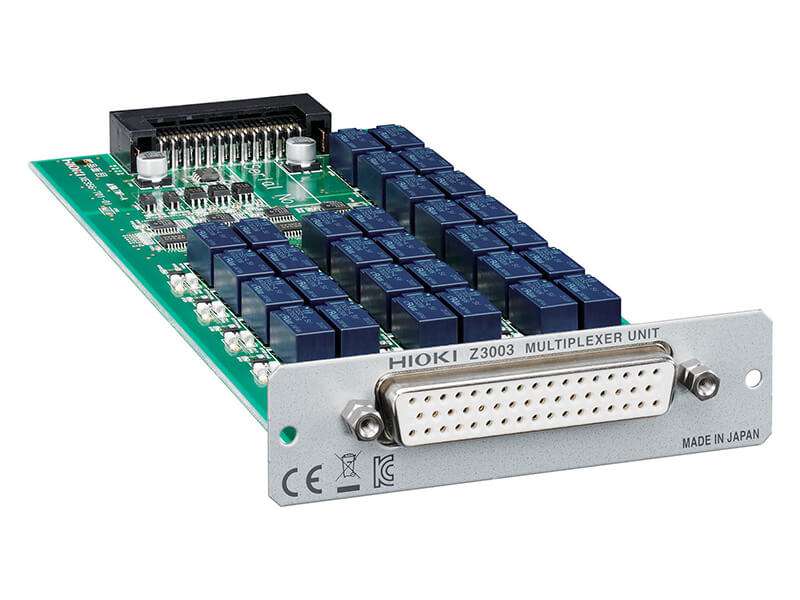

Optymalizacja kosztów poprzez wbudowany multiplekser (Karty Z3003)
Testowanie całych modułów bateryjnych wymaga sprawdzania dziesiątek zgrzewów naraz. Zamiast budować zewnętrzne panele przekaźnikowe, RM3546 posiada na tylnym panelu dwa sloty na karty multipleksera Z3003. Pozwala to na bezpośrednie, automatyczne skanowanie do 20 kanałów (w standardzie 4-przewodowym) z jednego urządzenia. Zaletą takiego rozwiązania jest redukcja kosztów wdrożenia (brak dodatkowych sterowników), oszczędność cennego miejsca w szafach RACK (sprzęt 2w1) oraz gwarancja zgrania czasowego przełączeń przekaźników z samym momentem pomiaru.
