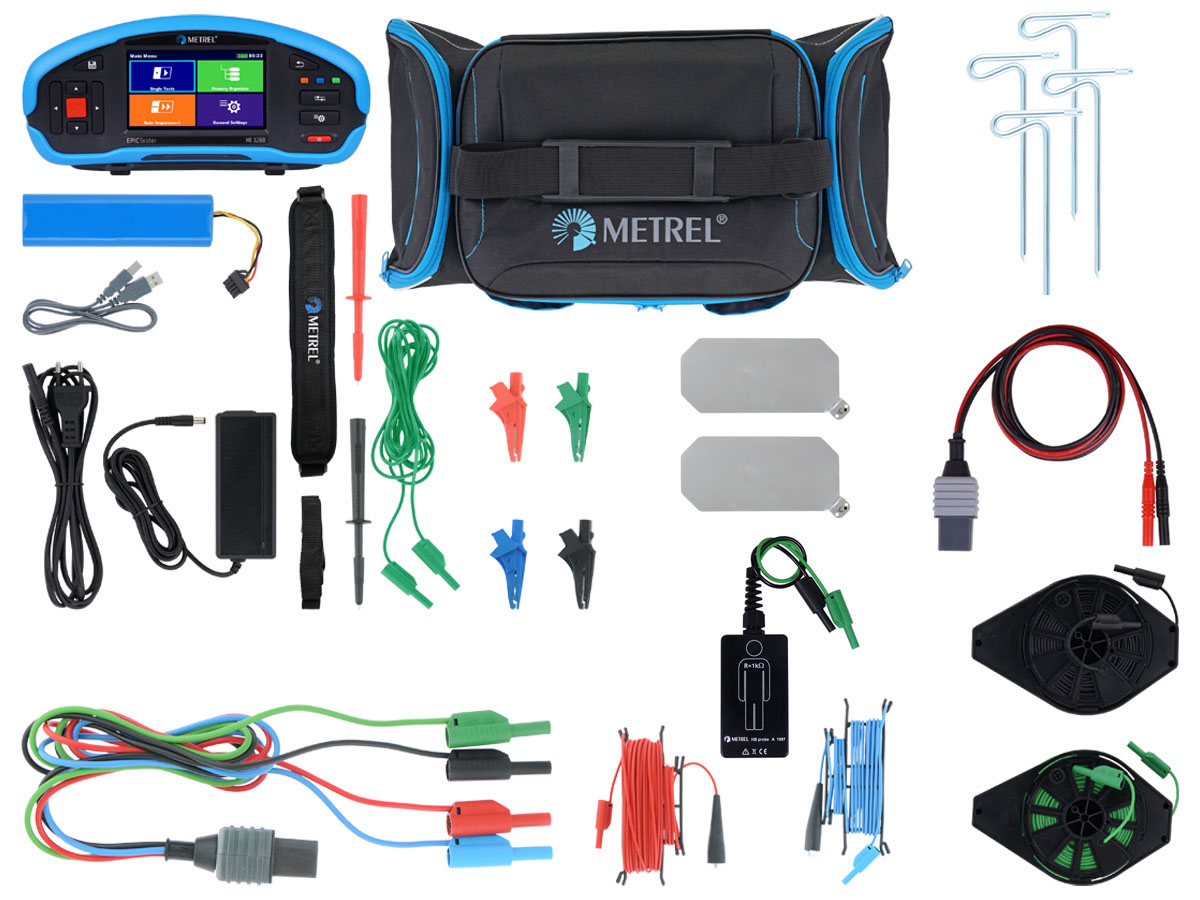

Przyrząd Metrel MI 3288 Earth Insulation Tester jest mobilnym narzędziem pomiarowym, z doskonałym stopniem ochrony IP umożliwiającym pracę nawet w bardzo trudnych warunkach (300 V CAT III przy 4000 m n.p.m.). Pozwala na badanie rezystancji uziemienia, rezystywności gruntu, potencjału gruntu, napięć rażenia (krokowych oraz dotykowych), rezystancji izolacji oraz ciągłości połączeń ochronnych w instalacjach elektroenergetycznych. Przyrząd MI 3288 obsługuje pomiary rezystancji izolacji napięciami do 2,5 kV, 4-przewodową metodę pomiaru rezystancji uziemienia (wraz z dołączeniem cęgów), 2-cęgową metodę pomiaru rezystancji uziemienia a także rezystywność gruntu metodami Schlumbergera oraz Wennera.
Opcja badania rozkładu potencjału na gruncie pomiarów napięć rażenia czynni przyrząd MI 3288 urządzeniem bardzo uniwersalnym a zarazem bardzo mobilnym dzięki pojemnemu pakietowi akumulatorów. Wyniki pomiarów mogą być pobrane do oprogramowania Metrel ES Manager - gdzie również możliwa jest analiza wyników oraz przygotowanie raportów.
Funkcje pomiarowe testera Metrel MI 3299
Rezystancja uziemienia metodą 4-przewodową
Rezystancja uziemienia metodą 4-przewodową z użyciem cęgów prądowych
Rezystancja uziemienia metodą 2-cęgową
Rezystywność gruntu metodą Wennera oraz Schlumbergera
Potencjał gruntu
Napięcia rażenia (dotykowe oraz krokowe) z użyciem zewnętrznej sondy
Rezystancja izolacji napięciem DC z zakresu 50V do 2500V oraz współczynnikami PI, DAR
Test warystora 2,5 kV
Prąd AC z użyciem cęgów
Napięcie (wartość TRMS) oraz częstotliwość
Ciągłość (rezystancja) prądami 7 mA oraz 200 mA DC
Główne zalety przyrządu Metrel MI 3288
Możliwość wykonywania najważniejszych badań uziemień z użyciem pojedynczego przyrządu
Zastosowanie sygnałów pomiarowych różnych częstotliwości dla lepszej odporności na zakłócenia
Szeroki zakres napięć probierczych rezystancji izolacji 50 V do 2500 V, zakres pomiaru rezystancji do 100 GΩ
Kategoria przepięciowa 600 V CAT II, 300 V CAT III; przy 4000 m n.p.m.
Kolorowy, dotykowy ekran o przekątnej 4.3’’
Programowalne sekwencje pomiarowe AUTO SEQUENCE
Wysoki sposób ochrony
Możliwość pomiaru ciągłości metodą 4-przewodową 200 mA DC
Możliwość wykorzystania testów pojedynczych jak i automatycznych
Wbudowana ładowarka oraz akumulatory Li-on w wyposażeniu standardowym
Komunikacja poprzez Bluetooth z komputerem PC i urządzeniami z systemem Android
Oprogramowanie PC SW Metrel ES Manager wykorzystywane do przygotowania struktury pomiarowej, obróbki danych czy przygotowanie wydruku
Profesjonalne zastosowanie MI 3288
Odbiorcze i okresowe testowanie instalacji elektroenergetycznych i elektrycznych
Wykonywanie badań związanych z bezpieczeństwem elektrycznym w układach zasilania obiektów energetycznych, przemysłowych, jak i biurowo-mieszkaniowych
FAQ - najczęściej zadawane pytania
Co to jest Metrel MI 3288?
Metrel MI 3288 Earth Insulation Tester to zaawansowany, mobilny przyrząd pomiarowy zaprojektowany do kompleksowej diagnostyki uziemień oraz rezystancji izolacji w instalacjach elektroenergetycznych. Urządzenie wyposażono w kolorowy, dotykowy ekran o przekątnej 4,3 cala oraz zintegrowaną ładowarkę z akumulatorami litowo-jonowymi, co zapewnia wysoką mobilność i komfort pracy w terenie.
Do czego służy wielofunkcyjny tester Metrel MI 3288?
Przyrząd transient służy do odbiorczego i okresowego testowania instalacji elektrycznych, w tym pomiaru rezystancji uziemienia, rezystywności gruntu oraz potencjału ziemi. Umożliwia także dokładną ocenę napięć rażenia krokowych i dotykowych za pomocą zewnętrznej sondy oraz weryfikację ciągłości połączeń ochronnych prądem do 200 mA DC.
Jakie metody pomiarowe i funkcje techniczne oferuje przyrząd Metrel MI 3288?
Miernik obsługuje 4-przewodową metodę uziemienia (także z użyciem cęgów), metodę 2-cęgową oraz badanie rezystywności gruntu metodą Wennera i Schlumbergera. Wykorzystuje sygnały pomiarowe o różnych częstotliwościach dla zapewnienia doskonałej odporności na zakłócenia elektromagnetyczne, a programowalne sekwencje AUTO SEQUENCE automatyzują cały proces badawczy.
Czy tester Metrel MI 3288 może bezawaryjnie pracować w trudnych warunkach środowiskowych i na dużych wysokościach?
Urządzenie charakteryzuje się wysokim stopniem ochrony obudowy IP, co pozwala na stabilną pracę w wymagającym otoczeniu przemysłowym i terenowym. Konstrukcja przyrządu zapewnia bezpieczne wykonywanie pomiarów na wysokościach dochodzących nawet do 4000 metrów nad poziomem morza.
Czym wyróżnia się Metrel MI 3288 na tle tradycyjnych przyrządów do pomiaru uziemień?
Ten model łączy funkcjonalność zaawansowanego miernika uziemień z testerem warystora 2,5 kV oraz diagnostyką rezystancji izolacji do 100 GΩ w jednej, kompaktowej obudowie walizkowej. Dodatkowo wbudowany moduł Bluetooth umożliwia bezprzewodową komunikację z komputerem PC oraz urządzeniami mobilnymi z systemem Android.
Jakie normy bezpieczeństwa i kategorie przepięciowe spełnia miernik Metrel MI 3288?
Przyrząd zapewnia najwyższy standard ochrony użytkownika, spełniając wymagania rygorystycznych kategorii przepięciowych 600 V CAT II oraz 300 V CAT III. Zebrane dane mogą być łatwo przetworzone w profesjonalnym oprogramowaniu Metrel ES Manager w celu wygenerowania oficjalnych protokołów pomiarowych.
Dla jakich branż i grup specjalistów przeznaczony jest tester Metrel MI 3288?
Miernik jest dedykowany dla inżynierów, elektryków oraz inspektorów odpowiedzialnych za bezpieczeństwo elektryczne w obiektach energetycznych, zakładach przemysłowych oraz budynkach biurowo-mieszkaniowych. Stanowi niezastąpione narzędzie dla pionów utrzymania ruchu i firm usługowych wykonujących odbiorcze badania instalacji.
10 mA … 749 mA 0.10 A … 7.49 A 2.0 A … 99.9 A 100 A … 149 A 20 A … 999 A
1 mA 0.01 A 0.1 A 1 A 1 A
±(2.5 % w.w. + 3 cyfry)
Test warystora
0.0 V .... 99.9 V 100 V .... 999 V 1.00 kV .... 2.50 kV
0.1 V 1 V 10 V
±(1 % w.w. + 3 cyfry)
DANE OGÓLNE
Kategoria pomiarowa
300 V CAT IV; obniżona do 600 V CAT II; 300 V CAT III przy 4000 m.n.p.m.
Środek ochrony
Podwójna izolacja
Komunikacja
BT, USB
Wyświetlacz
Kolorowy, dotykowy 4.3’’ z podświetleniem
Stopień ochrony
IP 54
Zasilanie
7.2 V (4400 mAh Li-ion)
Wymiary (sz. x w. x dł.)
250 x 110 x 160 mm
Masa
1.6 kg
NORMY
Funkcjonalność
EN 61557 - 2
EN 61557 - 4
EN 61557 - 5
Inne normy odniesienia
IEC/EN/HD 60364
AS/NZ 3018
CEI 64.8
HD 384
BS 7671
VDE 0413
Kompatybilność elektromagnetyczna
EN 61326
Bezpieczeństwo
EN 61010 - 1
EN 61010 - 2 - 030 c
EN 61010 - 2 - 032
EN 61010 - 031
Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.
Oprogramowanie Metrel ES Manager z licencją BASIC do pobrania
Skrócona instrukcja obsługi
Instrukcja obsługi do pobrania
Świadectwo wzorcowania

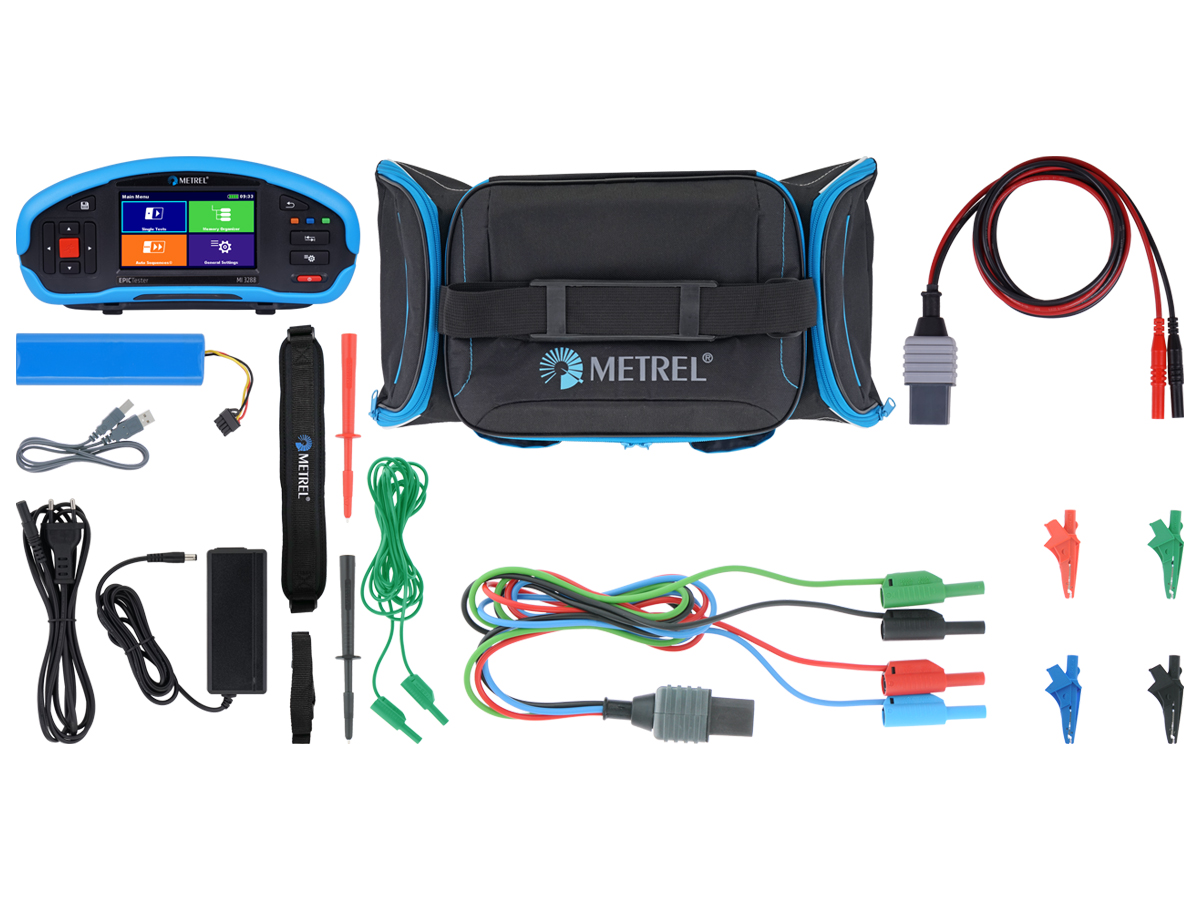

Zestaw do pomiaru uziemień 50 m (2 x przewód pomiarowy, 50 m; 2 x przewód pomiarowy, 4,5 m; 4 x elektroda szpilkowa)
Płyty do pomiarów napięć rażenia S 2053
Sonda symulująca rezystancję ciała człowieka do pomiarów napięć rażenia A1597
Akumulator - 10400 mAh
Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.
Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.
A 1568
Akumulator 8800 mAh
A 1019 Cęgi prądowe
Cęgi prądowe 1000A / 1A o średnicy otworu 52 mm, do ogólnych pomiarów prądu, a wraz z A1018 do pomiaru uziemienia bez odłączania uziomu
A 1281
Cęgi prądowe
A 1227
Elastyczne cęgi prądowe
S 2040
Zestaw do pomiaru uziemień, 4-przew., 20 m
S 2123
Zestaw do pomiaru uziemień, 4-przew., 50 m
S 2053
Płyty do pomiarów napięć rażenia
A 1597
Sonda symulująca rezystancję ciała człowieka do pomiarów napięć rażenia
P 1101
Rozszerzenie licencji oprogramowania Metrel ES Manager do wersji Advanced
Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.
Miernik standardowo posiada świadectwo wzorcowania na wyposażeniu.
Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniem przyrządów pomiarowych.
Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.
