Metrel MI 3210 TeraOhmXA ST Miernik izolacji 10kV

Cena podana w netto. Przy zamówieniu obowiązuje 23% podatku VAT.

Zestawy Metrel MI 3210
  • MI 3210 TeraOhmXA ST
  • MI 3210 TeraOhmXA EU
10 069,00 10 599,00

Karta katalogowa

Tabela porównawcza

Producent:

.

Kamil Turowski 22 531 00 94 / 533 394 222

.

Antoni Klonowski 22 531 00 89 / 533 395 222

.

Marcin Stalmach 22 531 00 98 / 730 977 669

Metrel MI 3210 TeraOhmXA 10 kV jest przenośnym urządzeniem zasilanym bateryjnie lub sieciowo z ochroną IP (IP65) zaprojektowanym do diagnostyki rezystancji izolacji za pomocą wysokiego napięcia aż do 10 kV. Dzięki solidnej obudowie, zaawansowanym zabezpieczeniom (KAT IV) oraz odporności na promieniowanie pola elektromagnetycznego częstotliwości radiowej sprawdza się doskonale w środowiskach przemysłowych.







Funkcje pomiarowe

  • Pomiar izolacji
  • Test diagnostyczny (PI, DAR, DD)
  • Pomiar rezystancji izolacji skokowo napięciem narastającym
  • Test wytrzymałości napięciem (DC) do 10 kV
  • Pomiar napięcia i częstotliwości do 550V TRMS



Cechy użytkowe

  • Rezystancja izolacji do 20 TΩ
  • Regulowane napięcie pomiarowe (50 V...10 kV) o krokach 50 V i 100 V
  • Programowalny licznik
  • Pomiar pojemności
  • Szybkość ładowania dla obciążeń pojemnościowych < 3 s / µF przy 10 kV
  • Automatyczne rozładowanie obiektów po pomiarze
  • Złącze GUARD
  • Detekcja przebicia
  • Możliwość definiowani testów niestandardowych
  • Funkcja autokonfiguracji
  • Wyniki pomiarowe w formie numerycznej i graficznej
  • Oprogramowanie PC HVLink PRO do pobierania, analizowania wyników pomiarowych i drukowania raportów
  • Izolowane porty komunikacyjne RS232 i USB, interfejs Bluetooth
  • Wysokiej jakości akcesoria włącznie z ekranowanymi sondami pomiarowymi w zestawie standardowym
  • Wysoka odporność na interferencje elektromagnetyczne: Redukcja szumu na wejściu (1 mA@600 V) i dodatkowe uśrednianie wyników (5, 10, 30, 60)
  • CAT IV / 600 V
  • Zasilanie sieciowe lub bateryjne



Zastosowanie

  • Transformatory
  • Przekładniki pomiarowe w sieciach dystrybucyjnych
  • Sprawdzanie rezystancji izolacji maszyn wirujących i ich okablowania
  • Okresowe testowanie i konserwacja linii produkcyjnych
  • Analiza i wyszukiwanie wszelkiego rodzaju problemów z izolacją
  • Generatory WN
  • Ograniczniki przepięć



Funkcjonalność

  • PN-EN 61557-2



Kompatybilność elektromagnetyczna

  • PN-EN 61326 Klasa A



Bezpieczeństwo

  • PN-EN 61010-1 (przyrząd)
  • PN-EN 61010-2-030
  • PN-EN 61010-2-033
  • PN-EN 61010-031 (akcesoria)
Funkcja Zakres pomiarowy Rozdzielczość Dokładność
Rezystancja izolacji 5 kΩ … 999 kΩ
1.00 MΩ … 9.99 MΩ
10.0 MΩ … 99.9 MΩ
100 MΩ … 999 MΩ
1.00 GΩ … 9.99 GΩ
10.0 GΩ … 99.9 GΩ
100 GΩ … 999 GΩ
1.00 TΩ … 10.00 TΩ
10.00 TΩ … 20.00 TΩ
1 kΩ
10 kΩ
100 kΩ
1 MΩ
10 MΩ
100 MΩ
1 GΩ
10 GΩ
1 TΩ
±(5 % wartości wskazanej + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(5 % w.w. + 3 cyfry)
±(15 % w.w. + 3 cyfry)
±(15 % w.w. + 3 cyfry)
Napięcie pomiarowe 0 V … 9999 V
≥ 10 kV
1 V
0.1 kV
±(3 % w.w. + 3 V)
±3 % w.w.
Prąd upływowy 0.00 nA … 9.99 nA
10.0 nA … 99.9 nA
100 nA … 999 nA
1.00 µA … 9.99 µA
10.0 µA … 99.9 µA
100 µA … 999 µA
1.00 mA … 5.50 mA
10 pA
100 pA
1 nA
10 nA
100 nA
1 µA
10 µA
±(10% w.w. + 0.15 nA)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
±(5% w.w. + 3 cyfry)
Współczynnik absorpcji
dielektrycznej (DAR)
0.01 … 9.99
10.0 … 100.0
0.01
0.1
±(5 % w.w. + 3 cyfry)
Wskaźnik polaryzacji (PI) 0.01 … 9.99
10.0 … 100.0
0.01
0.1
±(5 % w.w. + 2 cyfry)
Wskaźnik rozładowania
dielektryka (DD)
0.01 … 9.99
10.0 … 100.0
0.01
0.1
±(5 % w.w. + 2 cyfry)
Napięcie AC/DD 5.0 V … 99.9 V
100 V … 550 V
0.01 V
1 V
±(2 % w.w. + 2 V)
Częstotliwość 10.0 Hz … 500.0 Hz 0.1 Hz ±(0.2 Hz + 1 cyfra)
Pojemność elektryczna 20.0 nF … 999.0 nF
1.00 nF … 9.99 nF
10.0 µF … 50.00 µF
1 nF
10 nF
100 nF
±(5 % w.w. + 3 cyfry)
Zasilanie Akumulatory 6 × 1.2 V NiMH, typ D
Wyświetlacz Matryca LCD z podświetleniem, 160 x 116 punktów
Kategoria przepięciowa KAT IV / 600 V
Stopień ochrony Podwójna izolacja
Komunikacja RS232 i USB
Wymiary 345 x 160 x 335 mm
Masa 5.5 kg

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

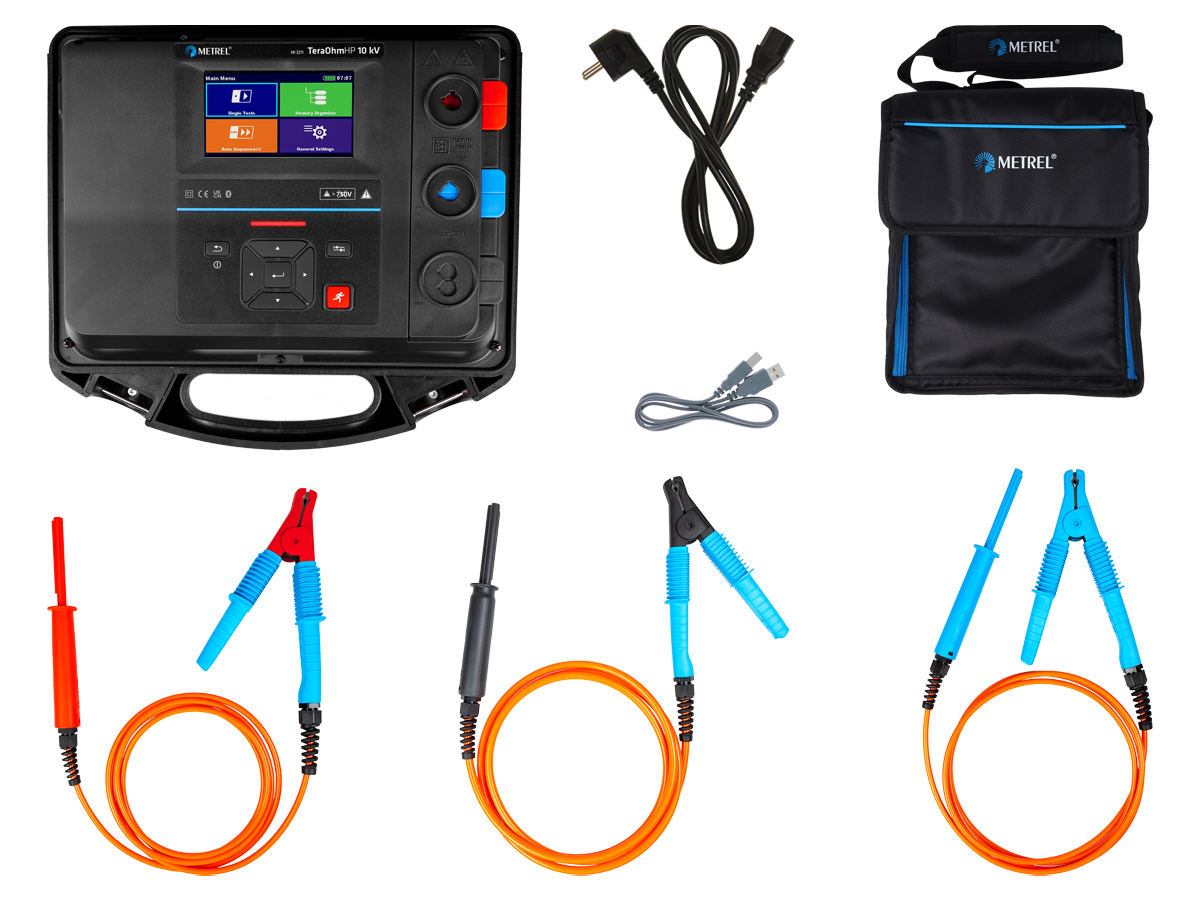

Zestaw Metrel MI3210 TeraOhmXA ST

  • Przyrząd Metrel MI3210 TeraOhmXA 10 kV
  • Ekranowany przewód pomiarowy 10 kV, 2 m

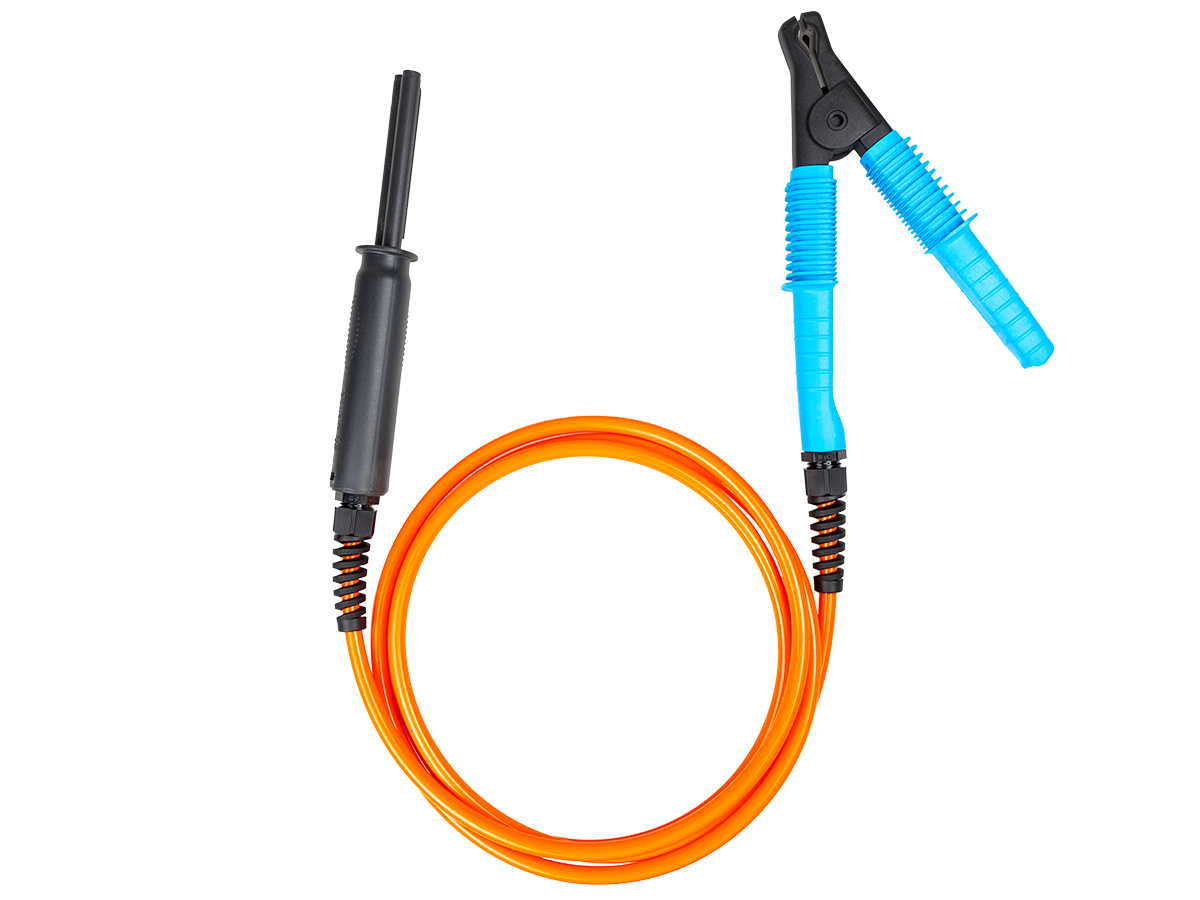

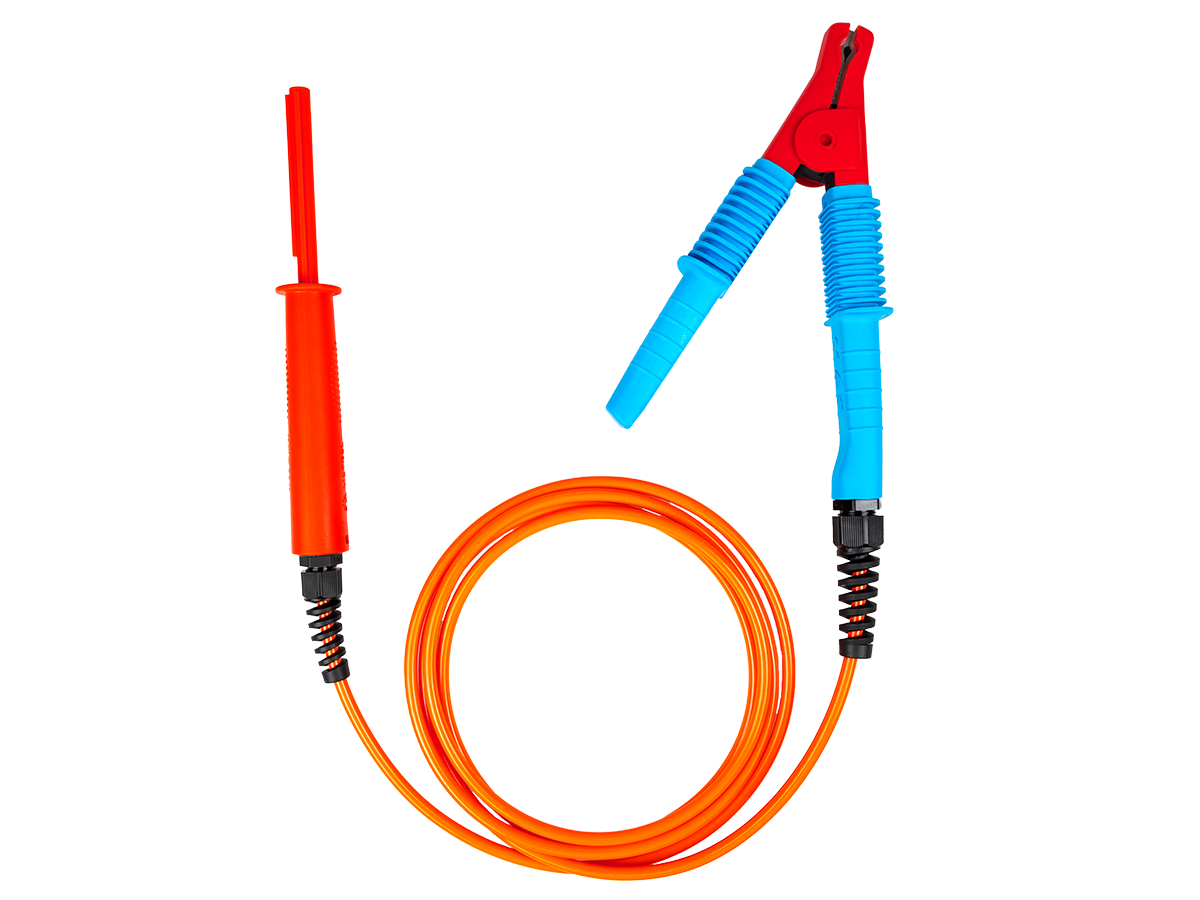

  • Ekranowany przewód pomiarowy 10 kV, 2 m, 2 szt. (czarny, czerwony)
  • [ST] Krokodylki 10 kV, 2 szt (czarny, czerwony)
  • Przewód pomiarowy do gniazda Guard, zielony, 2 m
  • Krokodylek, zielony
  • Przewód zasilający
  • Oprogramowanie PC HVLink PRO z kablami USB i RS 232
  • Podręcznik “Guide to modern insulation testing” na płycie CD
  • Instrukcja obsługi do pobrania
  • Świadectwo wzorcowania



Zestaw MI 3210 TeraOhmXA EU

  • Przyrząd Metrel MI 3210 TeraOhmXA 10 kV

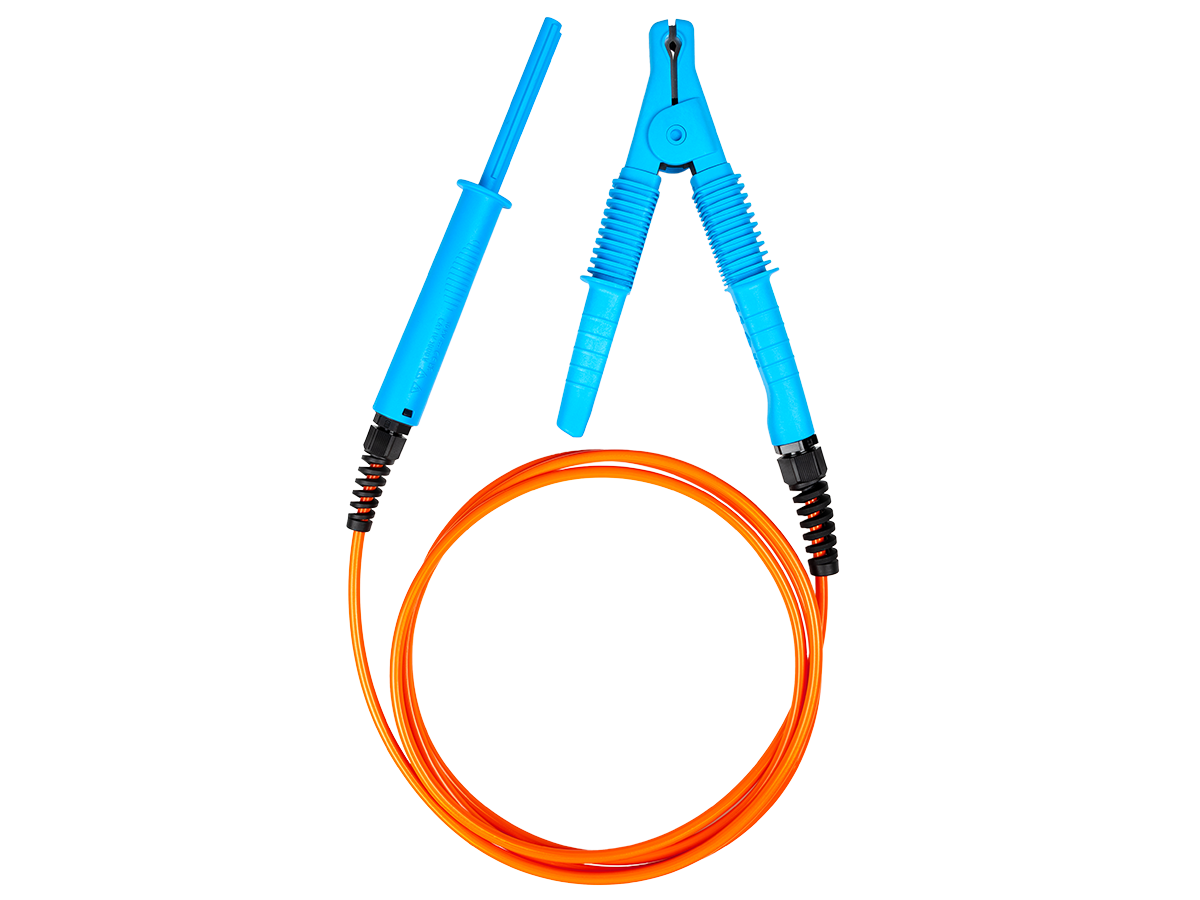

  • Ekranowany przewód pomiarowy 10 kV, 2 m
  • Ekranowany przewód pomiarowy 10 kV, 2 m, 2 szt. (czarny, czerwony)
  • [EU] Zaciski Kelvina 10 kV, 2 szt.
  • Przewód pomiarowy do gniazda Guard, zielony, 2 m
  • Krokodylek, zielony
  • Przewód zasilający
  • Oprogramowanie PC HVLink PRO z kablami USB i RS 232
  • Podręcznik “Guide to modern insulation testing”
  • Instrukcja obsługi do pobrania
  • Świadectwo wzorcowania

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

S 2036
Krokodylki WN,
2 szt.
10 kV krokodylki do pomiaru rezystancji izolacji WN, pozwalają na bezpieczne
i stałe podłączenia podczas pomiaru do różnych elementów jak szyny, śruby itp.
A 1017
Przewód RS232
Przewód komunikacyjny RS232 do podłączenia komputera PC z przyrządem.
A 1275
Program
PC HVLink PRO
Oprogramowanie PC HVLink pozwala na pobieranie, zarządzanie i wydruk wyników
z możliwością odwzorowania wykresu R(t). Dostarczane z przewodem RS232/USB.
S 2029
Ekranowane
przewody
pomiarowe 10 kV
Dwa 8 metrowe, ekranowane przewody pomiarowe 10 kV zwiększają dokładność WN
pomiaru izolacji w środowiskach o dużych zakłóceniach elektromagnetycznych.
S 2030
Ekranowane
przewody
pomiarowe 10 kV
Dwa 15 metrowe, ekranowane przewody pomiarowe 10 kV zwiększają dokładność WN
pomiaru izolacji w środowiskach o dużych zakłóceniach elektromagnetycznych.

Usługi dodatkowe

Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.

Miernik standardowo posiada świadectwo wzorcowania na wyposażeniu.

Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniem przyrządów pomiarowych.



Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.



W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Badawczo-Wzorcującym Merserwis.

Miernik standardowo posiada 24 miesiące gwarancji.



W przypadku napraw gwarancyjnych i pogwarancyjnych prosimy o kontakt z autoryzowanym Serwisem Merserwis.
