Mierniki izolacji od 10 kV

Metrel MI 3215 TeraOhmHP Miernik izolacji 15 kV

SKU
METR/MI3215
zł netto 15 389 zł netto 16 199
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Metrel

.

Kamil Turowski 22 531 00 94 / 533 394 222





Metrel MI 3215 TeraOhmHP 15 kV to zasilany bateryjnie lub sieciowo, przenośny przyrząd pomiarowy o dużej mocy i doskonałym stopniu ochrony IP (IP65), przeznaczony do analizy rezystancji izolacji przy użyciu wysokich napięć pomiarowych DC (do 15 kV). Ze względu na swoją odporność na przepięcia (kategoria pomiarowa CAT IV) i wysoką odporność na promieniowanie pola elektromagnetycznego najlepiej nadaje się do wymagających środowisk przemysłowych i energetyki zawodowej. Sterowanie przyrządem odbywa się za pomocą ekranu dotykowego lub fizycznych klawiszy, umożliwia to łatwy i przejrzysty wybór różnych funkcji pomiarowych oraz łatwe wprowadzanie danych. Nowo zaprojektowane przewody pomiarowe posiadają oznakowane złącza bananowe zapewniające prawidłowe podłączenie i blokadę chroniącą je przed niechcianym lub przypadkowym odłączeniem.



Funkcje pomiarowe



  • Pomiar Rezystancji izolacji
  • Test diagnostyczny izolacji (PI, DAR, DD)
  • Pomiar napięciem rosnącym krokowo
  • Pomiar wytrzymałości izolacji napięciem DC do 15 kV
  • Pomiar napięcia i częstotliwości do 999 V TRMS
  • Pomiar pojemności



Główne cechy



  • Zakres pomiarowy rezystancji izolacji do 35 TΩ
  • Kategoria pomiarowa CAT IV 1000 V do 3000 m
  • Podwójna konstrukcja obudowy
  • Znakowane złącza bananowe z funkcją blokady
  • Nowo zaprojektowane krokodyle HV z lepszym chwytem
  • Akumulator litowo-jonowy 4400 mAh
  • Regulowane napięcie probiercze (50 V...15 kV) w krokach co 50 V i 100 V
  • Maksymalny prąd zwarcia/ładowania: >6 mA
  • Szybkość ładowania dla obciążenia pojemnościowego <4 s/μF przy napięciu 15 kV
  • Szybkość rozładowania dla obciążenia pojemnościowego <1,6 s/μF przy 15 kV (zasilanie sieciowe)
  • Karta pamięci SD o pojemności 8 GB do zapisywania danych w zestawie
  • Tryb dopalania
  • Programowalne timery
  • Automatyczne rozładowanie obiektu po zakończeniu pomiaru
  • Wykrywanie napięcia > 30 V
  • Stopień ochrony obudowy IP65
  • Przyjazna dla użytkownika i intuicyjna obsługa
  • Wykrywanie przebicia
  • Programowalne sekwencje automatyczne
  • Prezentacja wyników pomiarowych w formie liczbowej i graficznej
  • Oprogramowanie PC MESM do pobierania i analizy wyników pomiarów oraz drukowania raportów pomiarowych
  • Izolowane porty komunikacyjne RS-232 i USB, interfejs Bluetooth
  • Wysokiej jakości akcesoria, w tym ekranowane przewody pomiarowe
  • Ochrona przed wysokimi zakłóceniami elektromagnetycznymi: tłumienie szumów prądu wejściowego AC 8 mA, tłumienie szumów napięcia wejściowego AC 1,5 kV
  • Uśrednienie wyniku (5, 10, 30, 60)
  • Zasilanie sieciowe i akumulatorowe



Zastosowanie



  • Linie kablowe
  • Transformatory mocy
  • Przetworniki pomiarowe w sieciach dystrybucyjnych
  • Generatory wysokiego napięcia
  • Ograniczniki przepięć
  • Pomiar rezystancji izolacji maszyn wirujących i przewodów
  • Okresowe pomiary i konserwacja na liniach produkcyjnych
  • Rozwiązywanie problemów i analiza wszelkiego rodzaju problemów z izolacją




Zastosowane normy



Kompatybilność elektromagnetyczna

  • PN-EN 61326-1



Bezpieczeństwo

  • PN-EN 61010-1 (przyrząd)
  • PN-EN 61010-2-030
  • PN-EN 61010-2-034
  • PN-EN 61010-031 (akcesoria)
FUNKCJA Zakres pomiarowy Rozdzielczość Dokładność
Rezystancja izolacji Riso - zakresy pomiarowe 0.01 MΩ ... 9.99 MΩ 10 kΩ
10,0 MΩ ... 99,9 MΩ 100 kΩ
100 MΩ ... 999 MΩ 1 MΩ
1.00 GΩ ... 9.99 GΩ 10 MΩ
10,0 GΩ ... 99,9 GΩ 100 MΩ
100 GΩ ... 999 GΩ 1 GΩ
1.00 TΩ ... 9.99 TΩ 10 GΩ
10.0 TΩ ... 35.0 TΩ 100 GΩ

Zakres pomiarowy w zależności

od napięcia znamionowego (Un)

 <100 V 100 GΩ
<250 V 200 GΩ
<500 V 500 GΩ
<1000 V 1 TΩ
<2500 V 2 TΩ
<5000 V 5 TΩ
<10 kV 10 TΩ
<15 kV 10 TΩ
15 kV 35 TΩ

Dokładność w zależności od napięcia pomiarowego (przy typowych wartościach Riso)

 5 GΩ / 100 GΩ - 100 V   ±(5 % w.w.) / ±(13 % w.w.)
25 GΩ / 500 GΩ - 500 V   ±(5 % w.w.) / ±(13 % w.w.)
50 GΩ / 1 TΩ - 1 kV   ±(5 % w.w.) / ±(13 % w.w.)
100 GΩ / 2 TΩ - 2 kV   ±(5 % w.w.) / ±(13 % w.w.)
250 GΩ / 5 TΩ - 5 kV   ±(5 % w.w.) / ±(13 % w.w.)

1 TΩ / 20 TΩ - 10 kV

   ±(6 % w.w.) / ±(20 % w.w.)
1,5 TΩ / 35 TΩ - 15 kV   ±(6 % w.w.) / ±(20 % w.w.)

Prąd 100 nA ... 999 nA 1 nA ±(5 % w.w. + 7 cyfr)
100 nA ... 999 nA 1 nA ±(5 % w.w.)
1,00 μA ... 9,99 μA 10 nA
10,0 μA ... 99,9 μA 100 nA
100 μA ... 999 μA 1 μA
Napięcie pomiarowe 30 V ... 999 V 1 V ±(3 % w.w. + 3 cyfry)
Napięcie 30,0 V ... 199,9 V 0.1 V ±(2 % w.w. + 3 cyfry)
Częstotliwość 45,0 Hz ... 65,0 Hz 0,1 Hz ±(0,2 % w.w. + 1 cyfra)
Pojemność

20 nF ... 999 nF

1,00 μF ... 9,99 μF

10,0 μF ... 50,0 μF

1 nF

10 nF

100 nF

 ±(5 % w.w. + 3 cyfry)
DAR

0.01 ... 9.99

10.0 … 100.0

0.01

0.1


PI

0.01 ... 9.99

10.0 … 100.0

0.01

0.1


DD

0.01 ... 9.99

10.0 … 100.0

0.01

0.1
Akumulator Pakiet litowo-jonowy 14.4 V; 4.4 Ah
Czas ładowania akumulatora 4 godziny
Zasilanie 100 ... 240 VAC, 45 ... 65 Hz, 100 VA
Klasa ochrony Wzmocniona izolacja
Kategoria pomiarowa 1000 V CAT IV
Komunikacja Bluetooth, USB, oraz RS-232
Wyświetlacz 4.3’’ (10.9 cm) 480 × 272 pixels TFT colour
Wymiary 36 cm x 16 cm x 33 cm
Masa 6.3 kg, bez akcesoriów

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

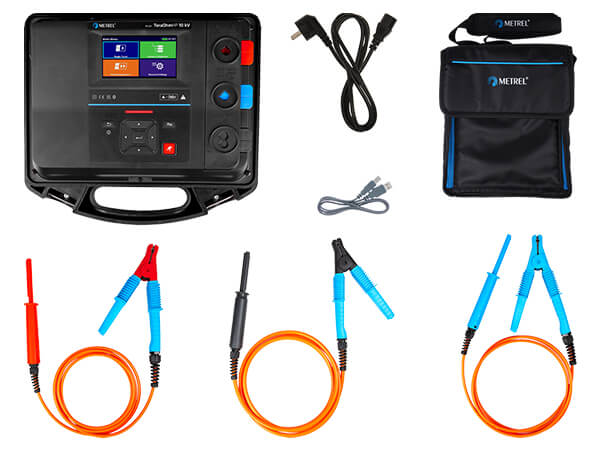

 Standardowy zestaw MI 3215 ST




  • Przyrząd MI 3215 TeraOhmHP 15 kV
  • A 1794 Przewód pomiarowy HV, 3m, czarny wtyk bananowy/sonda krokodylkowa - ekranowany, 15kV
  • A 1795 Przewód pomiarowy HV, 3m, niebieski wtyk bananowy/sonda krokodylkowa - 15kV
  • A 1793 Przewód pomiarowy HV, 3m, czerwony wtyk bananowy/sonda krokodylkowa - 15kV
  • A 1728 Przewód zasilający, 2m, 3x0.75mm2, złącze IEC C13/Typ E
  • A 1727 Przewód USB Typ A/B
  • A 1772 Miękka torba transportowa, rozmiar: XXL
  • Metrel ES Manager Licencja BASIC*
  • SW 1201 Oprogramowanie Metrel ES Manager *
  • Skrócona instrukcja obsługi
  • Certyfikat kalibracji



*SW 1201 Metrel ES Manager i całą dokumentację można pobrać bezpłatnie z serwera internetowego Metrel (https://www.metrel.si/en/downloads/) lub Centrum Dokumentacji Metrel (https://doc.metrel.si).

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

A 1793 3M

A 1793 5M

A 1793 10M

A 1793 15M

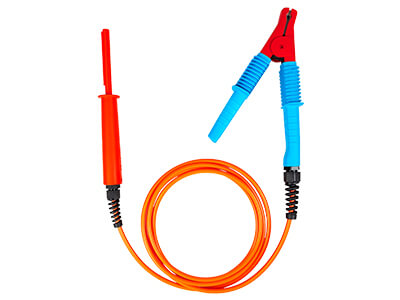

Czerwony przewód pomiarowy HV - 15 kV

A 1794 3M

A 1794 5M

A 1794 10M

A 1794 15M

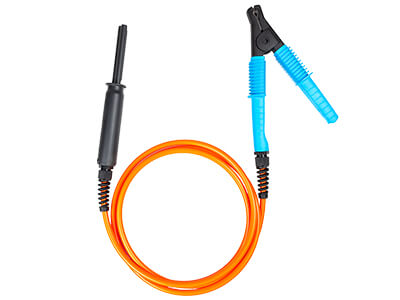

Czarny przewód pomiarowy HV - 15 kV

A 1795 3M

A 1795 5M

A 1795 10M

A 1795 15M

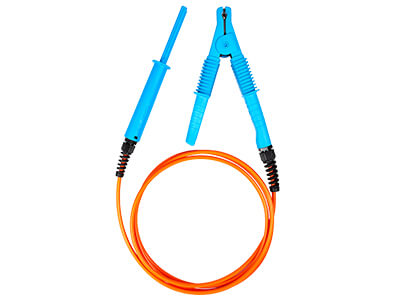

Niebieski przewód pomiarowy HV - 15 kV
