SMC RAPTOR - Innowacja w badaniu uzwojeń pierwotnych!
Raptor ustanawia nowe standardy w projektowaniu zadajników prądowych do badań od strony obwodów pierwotnych. Najnowocześniejsze technologie i przełomowe rozwiązania inżynieryjne zostały zawarte w niewielkim urządzeniu o potężnych możliwościach sprawiających, że praca konserwacyjna i pomiarowa jest bezpieczniejsza, prostsza i znacznie wydajniejsza.
Produkty SMC zapewniają praktycznie rozwiązania pomiarowe dla profesjonalistów na całym świecie od 1986 roku. Raptor rozpoczyna nową generację produktów opartych na formule innowacji (formula of innovation), projektowanych z myślą o użytkowniku w oparciu o 27 letnie doświadczenie i ponad 10 000 zestawów pomiarowych pracujących na całym świecie.

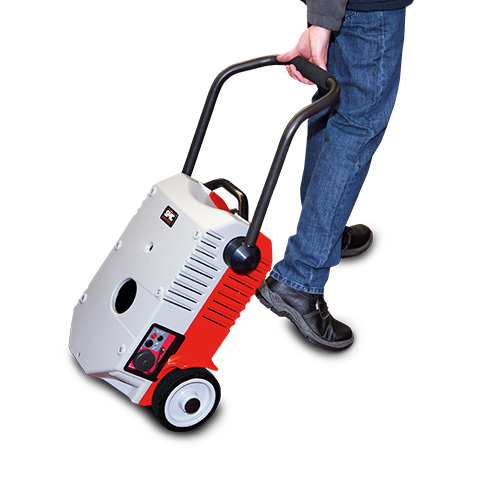

MOBILNOŚĆ
Wbudowane kółka, składana rączka, masa poniżej 35 kg
TECHNOLOGIA PĘTLI
Jeden przewód zamiast dwóch. Wystarczy wprowadzić przewód w otwór w RAPTORze, a końce podłączyć do obciążenia. Do zwiększenia napięcia wystarczy wykonać dodatkowe pętle albo zastosować grupowanie przewodów... lub obydwa te środki.
PROSTE ZWIELOKROTNIANIE MOCY
Moce można zwielokrotnić. Kolejny RAPTOR dodaje 5 kVA do obwodu.
AUTOMATYCZNA REGULACJA
Wprowadź wartości prądu i zatwierdź. RAPTOR dokona niezbędnych regulacji kompensacji / zmiany w obciążeniu / zasilaniu.

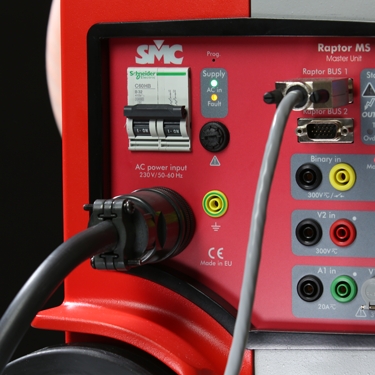

Cechy jednostki głównej (master) SMC RAPTOR
Regulowane wyjście wysokoprądowe AC. Zdolne wymusić do 3,8kA (3kVA) w trybie ciągłym lub 9,5kA (2kVA) przez 3 sekundy. Do 15kA w przypadku zastosowania jednostek podporządkowanych (slave)
Regulowane wyjście pomocnicze AC, które w trybie prądowym pozwala na wymuszenie prądo do wartości 9A bez przerwy lub 35A przez 3 sekundy. W trybie napięciowym pozwala na wygenerowanie napięcia do 200V AC
Wejście woltomierza, Zakresy: 0,2;2;20 lub 300Vac/dc (automatyczne lub ręczne). Wbudowany miernik kolejności faz
Wejście amperomierza. Zakresy: 0.2, 2 or 20Aac/dc (automatyczne lub ręczne). Wbudowany miernik kolejności faz
Miliwoltomierz: Zakresy 30, 300 lub 3000 mVac/dc (automatyczne lub ręczne). Wbudowany miernik kolejności faz
Wejście cyfrowe: napięciowe lub beznapięciowe z odwracalną logiką (NO, NC) i automatyczną detekcją
Diody: Monitorują przeciążenia, temperaturę, status komunikacji, tryb czuwania, wejście cyfrowe, moc, zasilanie
Interfejs IrDA: Łączy jednostkę główną i podporządkowane automatycznie
Raptor jest inteligentnym systemem pomiarowym zaprojektowanym jako kompleksowe rozwiązanie w badaniach uzwojeń pierwotnych wymaganych przy odbiorach i konserwacji podstacji, wyraźnie wyróżniającym się na tle obecnie dostępnych urządzeń. Nowa generacja systemów do badania uzwojeń Raptor sprawia, że badanie te są prostsze, szybsze i wygodniejsze.
System składa się z jednostki głównej (master), którą można wesprzeć maksymalnie trzema jednostkami podporządkowanymi (slave) zwiększając w ten sposób wydajność prądową systemu. Użytkownik nie jest ograniczony do początkowo ustalonej mocy. W przypadku gdy istnieje potrzeba zastosowania większej mocy, można użyć dodatkowych jednostek podporządkowanych lub, co również bardzo istotne, można je zostawić, gdy nie są potrzebne.
W porównaniu do swoich dużych i ciężkich poprzedników opartych na autotransformatorach, Raptor jest niewiarygodnie mały i lekki, łącząc w sobie rewolucyjną technologię generacji prądu opartą na DSP z automatycznym i inteligentnym systemem obsługi tworzy wyjątkowo mobilny, ważący do 35 kg, zestaw zdolny do wymuszenia do 15 000 A.
Dodatkową przewagą poza łatwiejszym transportem jest to, że dzięki koncepcji pętli system pomiarowy Raptor może być umieszczany znacznie bliżej badanych urządzeń eliminując połączenia pośrednie i zmniejszając długość przewodów w efekcie redukując straty mocy. System Raptor posiada na środku otwór na przewód podłączany do obciążenia formując w ten sposób obwód wymuszający.
Nowoczesna i zaawansowana technologicznie konstrukcja systemu Raptor pozwala na najwyższy poziom wymuszania prądu zarówno pod względem mocy jak i cyklu pracy z łatwością obsługi niespotykaną w tego typu urządzeniach. Konsola dotykowa pozwala użytkownikowi na monitorowanie i pełną kontrolę nad procesem badania, włącznie z zapisem wyników i jego zaawansowaną konfiguracją.
System Raptor poprzez automatyczną regulację wartości wymuszanego prądu zapewnia stabilność niezależnie od zmian badanego obciążenia. Wartość wyjściowa prądu jest korygowana w sposób ciągły adekwatnie do danego zastosowania, wykorzystując modularność i wszechstronność systemu.
System Raptor zawiera również rozbudowaną sekcję pomiarową, rozszerzając funkcjonalność przyrządu.
System Raptor zawiera prekonfigurowane szablony pomiarowe do automatycznego wykonywania najbardziej popularnych testów po prostu przez wybranie odpowiedniego szablonu i uruchomienie pomiaru. Użytkownik ma również możliwość ręcznego tworzenia nowych szablonów pomiarowych oraz edycji istniejących.
FAQ - najczęściej zadawane pytania
Co to jest system pomiarowy SMC RAPTOR?
SMC RAPTOR to nowoczesny i mobilny zadajnik prądowy przeznaczony do automatycznych badań urządzeń od strony obwodów pierwotnych podczas odbiorów oraz konserwacji podstacji. Urządzenie łączy rewolucyjną technologię generacji prądu opartą na procesorze DSP z inteligentnym systemem obsługi, zastępując dawne, ciężkie rozwiązania bazujące na autotransformatorach.
Do jakich zastosowań służy zadajnik prądowy SMC RAPTOR?
Przyrząd służy do kompleksowego testowania obwodów pierwotnych, co jest kluczowe podczas prac konserwacyjnych, odbiorowych oraz przeglądów technicznych stacji elektroenergetycznych. Wykorzystuje się go do automatycznego wykonywania najpopularniejszych testów przy użyciu wbudowanych, prekonfigurowanych szablonów pomiarowych lub własnych programów stworzonych przez użytkownika.
Jakimi parametrami prądowymi i funkcjami pomiarowymi dysponuje jednostka główna SMC RAPTOR?
Jednostka główna potrafi wymusić prąd do 3,8 kA w trybie ciągłym oraz do 9,5 kA przez 3 sekundy, a sekcja pomiarowa obejmuje woltomierz do 300 V, amperomierz do 20 A oraz miliwoltomierz do 3000 mV. Ponadto urządzenie posiada wbudowany miernik kolejności faz, wyjście pomocnicze AC do 200 V lub 35 A oraz cyfrowe wejście binarne z automatyczną detekcją stanu NO lub NC.
Czy system SMC RAPTOR jest łatwy w transporcie i obsłudze na obiekcie?
Urządzenie charakteryzuje się wyjątkową mobilnością w warunkach terenowych, ponieważ jego całkowita masa wynosi poniżej 35 kg, a obudowa została wyposażona we wbudowane kółka i składaną rączkę. Komfortową pracę bezpośrednio na obiekcie ułatwia dotykowa konsola sterująca dająca pełną kontrolę nad procesem badania, a technologia pętli pozwala umieścić tester bardzo blisko badanych urządzeń.
Jak można zwiększyć moc i prąd wyjściowy systemu SMC RAPTOR?
Wydajność systemu można elastycznie zwielokrotnić poprzez podłączenie do jednostki głównej maksymalnie trzech jednostek podporządkowanych, z których każda zwiększa moc obwodu o 5 kVA. Dzięki tej unikalnej, modułowej architekturze użytkownik może łatwo rozbudować system do maksymalnego prądu wyjściowego wynoszącego aż 15 kA lub odłączyć moduły, gdy nie są akurat potrzebne.
Na czym polega innowacyjna technologia pętli zastosowana w zadajniku SMC RAPTOR?
Technologia pętli polega na uformowaniu obwodu wymuszającego poprzez proste przełożenie jednego przewodu przez specjalny otwór znajdujący się na środku obudowy urządzenia i podłączenie jego końców do obciążenia. Rozwiązanie to pozwala umieścić system znacznie bliżej badanych obiektów, co skraca okablowanie, eliminuje połączenia pośrednie i skutecznie redukuje straty mocy.
RAPTOR-MS (wart. @240 Vac, 50 Hz, 1 przewód 960 mm2, zmierzone 25 cm od każdej ze str)
WYJŚCIE WYSOKOPRĄDOWE
Prąd wyjściowy
Napięcie wyjściowe
No Load V (0%Imaks)
0-1,20 Vac - Ciągły
3,8 KAac (30%Imaks)
0-0,81 Vac - Ciągły
7,5 KAac (60%Imaks)
0-0,42 Vac - 3 min
13 KAac (Imaks)
0-0,22 Vac - 3 s
Bez rozkładu obciążenia
25 uVac
Częstotliwość wyjściowa
20-400 Hz (Redukcja mocy przy częstotliwości 50 > f > 60 Hz)
WYJŚCIE NISKOPRĄDOWE
(Nie działa jednocześnie z wyjściem wysokoprądowym)
Wyjście prądowe
0-35 Aac (0 – 9 Aac ciągły)
Wyjście napięciowe
0-200 Vac
Częstotliwość wyjściowa
20-400 Hz (Redukcja mocy przy częstotliwości 50 > f > 60 Hz)
Wyjście izolowane
Tak
Ochrona
Bezpiecznik
POMIARY
Prąd wtórny
(dla wyjść wysokoprądowych)
Zakresy
0-1 / 0-15 KAac
Rozdzielczość
1 Aac, 10 Aac
Dokładność
±0,2% wartości wskazanej ±0,2% zakresu
Kąt fazowy
±0,25º
Amperomierz/Woltomierz
Zakres amperomierza
0-0,2 /0-2/0-20 Aac
Rozdzielczość amperomierza
0,1 mAac, 1 mAac, 10 mAac
Impedancja amperomierza
Zakresy woltomierza
0-30 mVac,0- 0,3 Vac, 0- 3 Vac
Rozdzielczość woltomierza
0,015 mVac, 0,15 mVac, 1,5 mVac
Impedancja woltomierza
>3000 KΩ
Zakres częstotliwości
20-400 Hz
Dokładność
±0,1% wartości wskazanej ±0,1% zakresu
Kąt fazowy
±0,25º
Wejście izolowane
Tak
Woltomierz
Zakresy
0-0,2/0-2/0-20/0-300 Vac
Rozdzielczość
0,1 mVac, 1 mVac, 10 mVac, 0,15 Vac
Impedancja
>120 KΩ
Zakres częstotliwości
20-400 Hz
Dokładność
±0,1% wartości wskazanej ±0,1% zakresu
Kąt fazowy
±0,25º
Wejście izolowane
Tak
Wejście cyfrowe
Typ
Beznapięciowy/napięciowy
Poziomy napięcia
1,5 V , 15 V
Rozdzielczość czasu
1 ms
Maks. napięcie
250 Vac
Wejście izolowane
Tak
POŁĄCZENIA
2 RS-485
Szyna komunikacyjna do połączenia z jednostką Raptor-HH oraz innymi
2 interfejsy IrDA
2 kanały do łączenia jednostek głównych z podporządkowanymi
DANE OGÓLNE

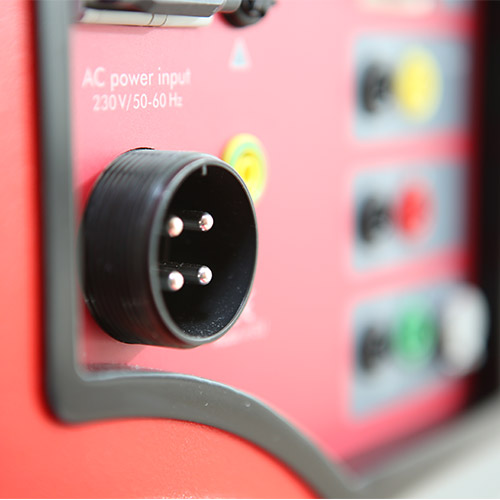

Zasilanie
230 ±10%, 50/60 Hz
Masa
35 Kg
Zabezpieczenie
Zabezpieczone miniaturowym wyłącznikiem
Średnica otworu
85 mm
Transport
Kółka, składana rączka, rączka stała
RAPTOR-SL (wart. @240 Vac, 50 Hz, 1 przewód 960 mm2, zmierzone 25 cm od kazdej ze str.)
WYJŚCIE WYSOKOPRĄDOWE
Prąd wyjściowy
Napięcie wyjściowe
No Load V (0%Imaks)
0, 0.79 or 1.59 Vac - Ciągły
3,8 KAac (25%Imaks)
0, 0.67 or 1.34 Vac - Ciągły
7,5 KAac (50%Imaks)
0, 0.55 or 1.11 Vac - 3 min
15 KAac (100%Imaks)
0, 0.30 or 0.61 Vac – 3 s
POŁĄCZENIA
2 interfejsy IrDA
2 kanały do łączenia jednostek głównych z podporządkowanymi
DANE OGÓLNE
Zasilanie
230 ±10%, 50/60 Hz
Masa
35 kg
Zabezpieczenie
Zabezpieczone miniaturowym wyłącznikiem
Sec. hole diameter
85 mm
Transport
Kółka, składana rączka, rączka stała
RAPTOR-HH
KONTROLA
Wyświetlacz
TFT wysokiej rozdzielczości z rezystancyjnym panelem dotykowym
Przełącznik
Przełącznik obrotowy
Diody LED
Alarmy, połączenia, zasilanie
POŁĄCZENIA
RS-485
Komunikacja RAPTOR BUS z RAPTOR-MS
USB
Połączenie z PC (RAPTORSync)
RJ-45
Ethernet dla aktualizacji oprogramowania Mini-PC z Windows CE
DANE OGÓLNE
Zasilanie
Zasilanie Autonomiczne z Raptor-MS lub zewnętrzny zasilacz 5Vdc
Masa
0,4 Kg
Wymiary
110 x 185 x 35 mm
Obudowa
Wysokiej jakości formowane wtryskowo tworzywo ABS, ergonomiczna i wytrzymała konstrukcja, brzegi pokryte antypoślizgową powierzchnią typu TPE.
Zgodność
Przyrząd został zaprojektowany do stosowania w podstacjach wysokiego napięcia oraz środowisku przemysłowym. Wszystkie produkty EuroSMC posiadają znak zgodności CE, spełniają normy międzynarodowymi IEC oraz projektowane są w zgodnie z systemem zarządzania jakością ISO-9001

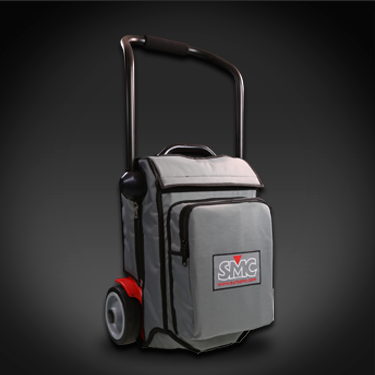

Torba transportowa
Miękka torba nylonowa
Przewód połączeniowy
5 m, 8 mm
Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.
Modele:
RAPTOR-05
Liczba zwojów
Napięcie (V)
Maks. Prąd (A) Ciagły
Maks. Prąd (A) 3 minuty
Maks. Prąd (A) 3 sekundy
1
1,20-(0,22)
3.800 @ 0,81/2,15/3,50/4,84 V
7.500 @ 0,42/1,53/2,63/3,73 V
(9.500) 15.000@ (0,22)/0,26/0,87/1,48 V
2
2,40-(0,33)
1.900 @ 1,61/4,30/6,99/9,68 V
3.800 @ 0,83/3,02/5,21/7,40 V
(5.000) 7.500 @ (0,33)/0,52/1,73/2,95 V
3
3,60-(0,06)
1.267 @ 2,42/6,45/10,49/14,52 V
2.500 @ 1,27/4,58/7,88/11,19 V
(3.800) 5.000 @ (0,06)/0,77/2,60/4,43 V
4
4,80-(0,66)
950 @ 3,23/8,61/13,98/19,36 V
1.900 @ 1,66/6,04/10,42/14,79 V
(2.500) 3.800 @ (0,66)/0,90/3,28/5,66 V
5
6,00-(1,09)
760 @ 4,04/10,76/17,48/24,20 V
1.500 @2,12/7,63/13,14/18,64 V
(1.900) 3.000 @ (1,09)/1,29/4,34/7,38 V
RAPTOR-15
Liczba zwojów
Napięcie (V)
Maks. Prąd (A) Ciagły
Maks. Prąd (A) 3 minuty
Maks. Prąd (A) 3 sekundy
1
2,79-0,26
3.800 @ 0,81/2,15/3,50/4,84 V
7.500 @ 0,42/1,53/2,63/3,73 V
(9.500) 15.000@ (0,22)/0,26/0,87/1,48 V
2
5,59-0,52
1.900 @ 1,61/4,30/6,99/9,68 V
3.800 @ 0,83/3,02/5,21/7,40 V
(5.000) 7.500 @ (0,33)/0,52/1,73/2,95 V
3
8,38-0,77
1.267 @ 2,42/6,45/10,49/14,52 V
2.500 @ 1,27/4,58/7,88/11,19 V
(3.800) 5.000 @ (0,06)/0,77/2,60/4,43 V
4
11,18-0,90
950 @ 3,23/8,61/13,98/19,36 V
1.900 @ 1,66/6,04/10,42/14,79 V
(2.500) 3.800 @ (0,66)/0,90/3,28/5,66 V
5
13,97-1,29
760 @ 4,04/10,76/17,48/24,20 V
1.500 @2,12/7,63/13,14/18,64 V
(1.900) 3.000 @ (1,09)/1,29/4,34/7,38 V
RAPTOR-25
Liczba zwojów
Napięcie (V)
Maks. Prąd (A) Ciagły
Maks. Prąd (A) 3 minuty
Maks. Prąd (A) 3 sekundy
1
4,39-0,87
3.800 @ 0,81/2,15/3,50/4,84 V
7.500 @ 0,42/1,53/2,63/3,73 V
(9.500) 15.000@ (0,22)/0,26/0,87/1,48 V
2
8,78-1,73
1.900 @ 1,61/4,30/6,99/9,68 V
3.800 @ 0,83/3,02/5,21/7,40 V
(5.000) 7.500 @ (0,33)/0,52/1,73/2,95 V
3
13,16-2,60
1.267 @ 2,42/6,45/10,49/14,52 V
2.500 @ 1,27/4,58/7,88/11,19 V
(3.800) 5.000 @ (0,06)/0,77/2,60/4,43 V
4
17,55-3,28
950 @ 3,23/8,61/13,98/19,36 V
1.900 @ 1,66/6,04/10,42/14,79 V
(2.500) 3.800 @ (0,66)/0,90/3,28/5,66 V
5
21,94-4,34
760 @ 4,04/10,76/17,48/24,20 V
1.500 @2,12/7,63/13,14/18,64 V
(1.900) 3.000 @ (1,09)/1,29/4,34/7,38 V
RAPTOR-35
Liczba zwojów
Napięcie (V)
Maks. Prąd (A) Ciagły
Maks. Prąd (A) 3 minuty
Maks. Prąd (A) 3 sekundy
1
5,98-1,48
3.800 @ 0,81/2,15/3,50/4,84 V
7.500 @ 0,42/1,53/2,63/3,73 V
(9.500) 15.000@ (0,22)/0,26/0,87/1,48 V
2
11,96-2,95
1.900 @ 1,61/4,30/6,99/9,68 V
3.800 @ 0,83/3,02/5,21/7,40 V
(5.000) 7.500 @ (0,33)/0,52/1,73/2,95 V
3
17,94-4,43
1.267 @ 2,42/6,45/10,49/14,52 V
2.500 @ 1,27/4,58/7,88/11,19 V
(3.800) 5.000 @ (0,06)/0,77/2,60/4,43 V
4
23,93-5,66
950 @ 3,23/8,61/13,98/19,36 V
1.900 @ 1,66/6,04/10,42/14,79 V
(2.500) 3.800 @ (0,66)/0,90/3,28/5,66 V
5
29,91-7,38
760 @ 4,04/10,76/17,48/24,20 V
1.500 @2,12/7,63/13,14/18,64 V
(1.900) 3.000 @ (1,09)/1,29/4,34/7,38 V
Wyposażenie:
RAPTOR-HH
Przenośna konsola z oprogramowaniem
Rysik
Torba nylonowa
Przewód systemowy
Przewód USB
Przewód Ethernet
Zasilacz
Instrukcja użytkownika
RAPTOR-MS
Urządzenie Raptor
Przewód zasilający
Przewód miliwoltomierza
Certyfikat kalibracji
Nylonowa torba ochronna
RAPTOR-SL
Jednostka podporządkowana
Przewód zasilający
Nylonowa torba ochronna
Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.
Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.
