Hioki FT4310 Tester diod obejściowych

Tradycyjnie, diody obejściowe mogą być sprawdzane pod kątem dobrego stanu pracy tylko w nocy lub gdy moc nie jest generowana przez panele słoneczne w celu sprawdzenia, czy każdy przyłożony prąd jest kierowany obok ogniw słonecznych. Za pomocą testera diod obejściowych Hioki FT4310 można wykrywać otwarte usterki nawet wtedy, gdy słońce jest na zewnątrz bez zakrywania paneli. Można również testować pod kątem zwarć i strat w ogniwach.

Jak używać testera diod obejściowych FT4310 Hioki?

FT4310, tester diod obejściowych idealny do konserwacji systemów zasilania energią słoneczną, może wykrywać otwarte i krótkie usterki w godzinach dziennych bez konieczności zakrywania paneli słonecznych. Obejrzyj ten film, aby zobaczyć, jak można go łatwo i wygodnie używać w terenie.

Najważniejsze cechy

• Testowanie otwartych lub zwartych diod obejściowych nawet w ciągu dnia *1
• Łatwe testowanie za pomocą łańcuchów w skrzynkach przyłączeniowych *2
• Oszczędność czasu - jednoczesny pomiar wszystkich parametrów elektrycznych *3
• Automatyczne bezprzewodowe przesyłanie danych (dostępne dla urządzeń z systemem Android i iOS) *4

*1: Testowanie może być również wykonywane w nocy. Testy zwarć mogą być wykonywane tylko w ciągu dnia.

*2: Nie ma potrzeby wchodzenia na dach, co znacznie poprawia wydajność pracy.

*3: Pomiar napięcia otwartego obwodu, prądu zwarciowego i rezystancji trasy obejściowej oraz wyświetlanie wszystkich trzech wartości jednocześnie.

*4: Automatyczne przesyłanie danych za pomocą bezprzewodowej technologii Bluetooth®.

Wbudowana technologia bezprzewodowa Bluetooth®

Uwaga: FT4310 nie może mierzyć łańcuchów zainstalowanych równolegle. Aby uzyskać więcej informacji, skontaktuj się z autoryzowanym dystrybutorem lub sprzedawcą Hioki.

Sprawdzanie diod obejściowych paneli słonecznych pod kątem przerw i zwarć w świetle dziennym bez zakrywania paneli

Tradycyjnie diody obejściowe mogą być sprawdzane pod kątem dobrego stanu pracy tylko w nocy lub gdy panele słoneczne nie generują mocy, aby sprawdzić, czy przyłożony prąd jest kierowany przez ogniwa słoneczne.

Dzięki FT4310 można wykrywać otwarte usterki nawet wtedy, gdy słońce jest na zewnątrz bez zakrywania paneli.

Testy można również przeprowadzać w nocy.

* Testowanie zwarć może być wykonywane tylko w ciągu dnia.

Testowanie otwartych diod obejściowych i innych usterek za pomocą przewodów w skrzynkach połączeniowych

Łatwe testowanie przy użyciu przewodów w skrzynkach połączeniowych eliminuje konieczność wchodzenia na dach i znacznie poprawia wydajność pracy.

* Odłącz mierzony przewód od złącza przed pomiarem.

Oszczędność czasu - jednoczesny pomiar wszystkich parametrów elektrycznych

Wystarczy ustawić pokrętło w pozycji „BPD TEST” i nacisnąć przycisk „Measure”, aby zmierzyć i wyświetlić wszystkie parametry niezbędne do identyfikacji usterki (napięcie obwodu otwartego, prąd zwarcia i rezystancję trasy obejściowej).

Pomiar trwa 2 sekundy lub mniej na ciąg!

RBPR: Wartość rezystancji trasy obejściowej

Voc: Wartość napięcia obwodu otwartego

Isc + α1: Wartość prądu pomiarowego

Isc: Wartość prądu zwarcia

Ocena: Obecność błędu otwarcia diody obejściowej (po ustawieniu na komparator, ocena również na podstawie wartości RBPR)

Natychmiastowe tworzenie raportów za pomocą bezpłatnej aplikacji (GENNECT Cross)

GENNECT Cross, bezpłatna aplikacja zaprojektowana specjalnie do użytku z przyrządami pomiarowymi Hioki, umożliwia sprawdzanie i zarządzanie wynikami pomiarów oraz tworzenie raportów.

Oprogramowanie zapewnia szereg funkcji, które pomagają zarządzać danymi w terenie, w tym fotografowanie miejsc pomiarowych, umieszczanie wyników pomiarów na zdjęciach i zapisywanie odręcznych notatek. Kliknij tutaj, aby uzyskać szczegółowe informacje na temat GENNECT Cross

Ostrzeganie o błędach za pomocą ostrzeżenia dźwiękowego i podświetlenia urządzenia

Czerwone podświetlenie i ostrzeżenie dźwiękowe ostrzegają użytkownika o możliwych usterkach.

Ex) Usterka otwarcia (w trybie BPD TEST)

RBPR: Przyrząd wskazuje stan otwarty („opn”)

Precyzyjny woltomierz idealny do wykrywania usterek zwarciowych

Gdy dioda obejściowa ulegnie zwarciu, napięcie wyjściowe spada (o około 10 V), ponieważ odpowiednie panele słoneczne nie przyczyniają się do generowania mocy przez układ.

Wykrywając tę różnicę, możliwe jest wykrycie zwarcia diody obejściowej i strat w ogniwach.

FT4310 posiada bardzo precyzyjny woltomierz DC, dzięki czemu może wykryć różnicę napięcia 10 V w systemie 1000 V.

W trybie Voc, który został specjalnie zaprojektowany do pomiaru napięcia w obwodzie otwartym, przyrząd wyświetla różnicę napięcia w czasie krótszym niż 1 sekunda i testuje pod kątem zwarcia.

Wygodne akcesoria

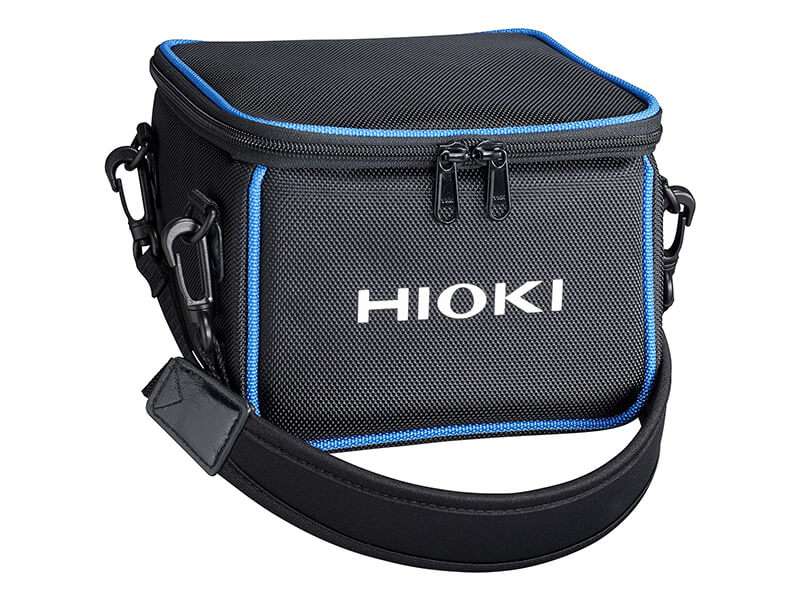

W zestawie futerał z paskiem na szyję

Pozostawia obie ręce wolne, dzięki czemu można precyzyjnie ustawić sondy testowe bez obawy o upuszczenie przyrządu.

Zintegrowany przycisk „Hold” bezpośrednio na przewodach pomiarowych

Przycisk znajdujący się tuż pod palcem na przewodach pomiarowych pozwala na łatwe zatrzymanie zmierzonych wartości, eliminując potrzebę obsługi elementu sterującego na samym przyrządzie. Są one również wyposażone w poręczną lampkę.

Problemy powodowane przez wadliwe diody obejściowe

Normalny odczyt:

Gdy panel słoneczny jest zasłonięty przez częściowy cień (lub gdy ulegnie awarii), prąd omija panel, aby zapobiec spadkowi wydajności generowania.

Błąd zwarcia:

Gdy wystąpi zwarcie, generowany prąd płynie w pętli, uniemożliwiając przechwycenie generowanej mocy, co skutkuje obniżeniem wydajności.

Usterka otwarta:

W przypadku wystąpienia błędu otwartego, prąd jest zmuszony do przepływu do uszkodzonego ogniwa, gdy jest ono pokryte cieniem, powodując nagrzewanie się panelu i stwarzając ryzyko pożaru.

Wpływ FT4310 na ciągi przewodów

Wpływ pomiaru na ciągi został dokładnie zbadany, ponieważ nawet jeśli można wykryć otwarte usterki diody obejściowej, gdy panele słoneczne są wystawione na działanie promieni słonecznych, starania byłyby bezcelowe, gdyby panele zostały uszkodzone w tym procesie.

Po naciśnięciu przycisku pomiarowego FT4310, przyrząd najpierw mierzy ISC (prąd zwarciowy), a następnie przykłada napięcie tak, aby popłynął prąd o natężeniu o 1 A większym niż ISC.

Ponieważ diody bocznikujące są wymagane przez JIS, aby działały bez problemu, nawet jeśli prąd równy 1,25-krotności znamionowego prądu zwarciowego modułu płynie przez okres jednej godziny, a ponieważ FT4310 wykonuje sterowanie stałoprądowe z czasem aplikacji 5 ms lub krótszym, wpływ FT4310 na ciągi nie różni się od wpływu pomiaru krzywej I-V lub pomiaru rezystancji izolacji.

FT4310 może być używany z pewnością, że nie uszkodzi paneli słonecznych.
