Badanie przekaźników zabezpieczeniowych

SMC Quasar Tester zabezpieczeń przekaźnikowych

SKU
SMC/QUASAR
zł netto 145 000
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

SMC

.

Marcin Stalmach 22 531 00 98 / 730 977 669

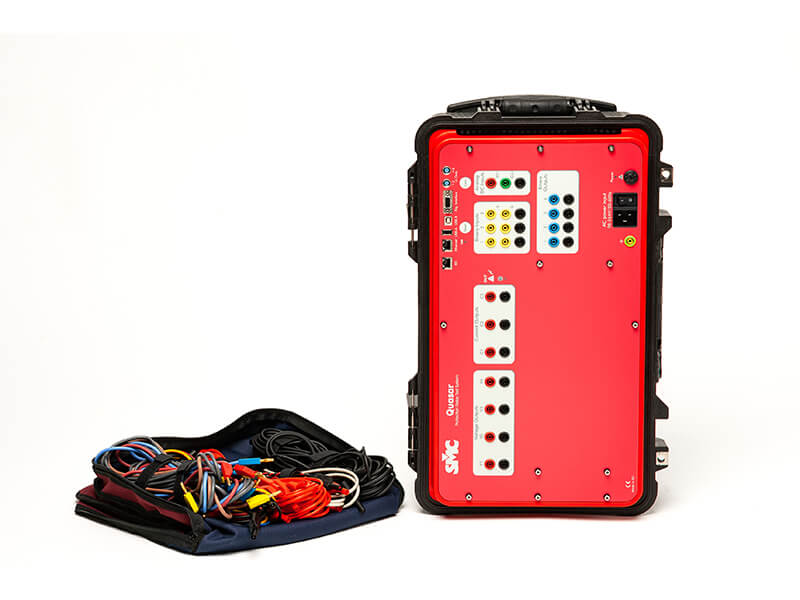

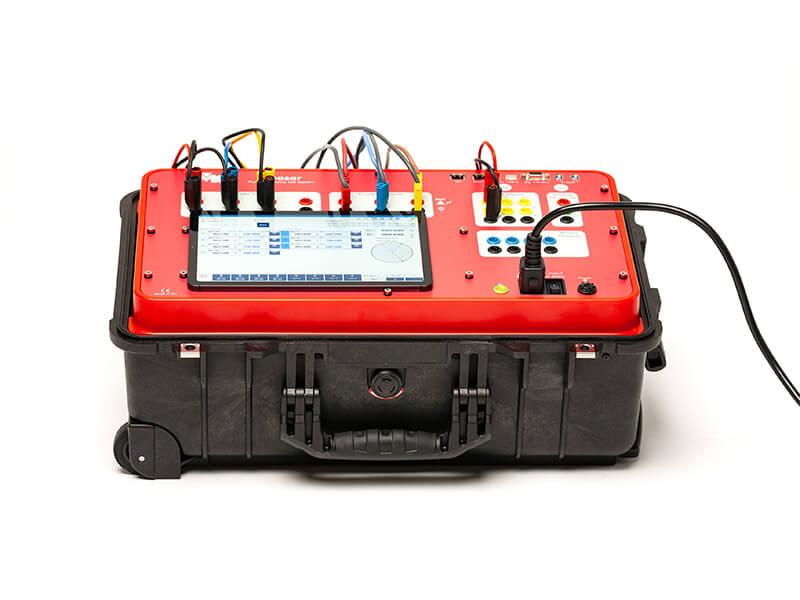

SMC QUASAR



Quasar to najbardziej zaawansowany trójfazowy tester przekaźników przeznaczony do testowania zabezpieczeń po stronie wtórnej. Ten wytrzymały tester przekaźników oferuje wyjątkową niezawodność i wszechstronność, dzięki czemu idealnie nadaje się do pracy w wymagających warunkach.



Dlaczego warto wybrać tester przekaźników Quasar?



  • Wszechstronność - nadaje się do testowania szerokiej gamy przekaźników zabezpieczeniowych. Obsługuje kompleksowe testy dla przekaźników z funkcjami nadprądowymi, odległościowymi, różnicowymi, nadnapięciowymi i wieloma innymi.



  • Zautomatyzowane procedury testowe - predefiniowane testy usprawniają pracę, zapewniając znaczną oszczędność pracy.



  • Obsługa protokołu IEC 61850 - Quasar jest w pełni kompatybilny z protokołem IEC 61850, umożliwiając wydajne testowanie nowoczesnych przekaźników cyfrowych i systemów zabezpieczeń opartych na komunikacji.



  • Modułowość - możliwość rozszerzenia funkcjonalności w zależności od potrzeb. Dodaj dodatkowe źródła wysokoprądowe, urządzenia GPS lub IRIG-B do precyzyjnej synchronizacji czasu lub dodatkowe wejścia/wyjścia binarne do testowania złożonych schematów zabezpieczeń.



  • Przyjazny dla użytkownika interfejs - tester przekaźników jest wyposażony w intuicyjny interfejs oprogramowania, który upraszcza konfigurację i wykonywanie testów.



  • Precyzja i dokładność - przyrząd zapewnia dokładne sygnały wyjściowe i spójne, precyzyjne wyniki, skracając tym samym czas testowania i poprawiając wydajność pracy.



  • Kompaktowy i przenośny - pomimo swoich ogromnych możliwości, Quasar jest kompaktowy i łatwy w transporcie, umożliwiając przeprowadzanie testów na obiektach w różnych lokalizacjach.



Unikalne cechy



  • 4 wyjścia napięciowe 300V + 3 wyjścia prądowe 60A, przełączalne na 7 wyjść prądowych

  • 6 wejść binarnych + 4 wyjścia binarne

  • Zewnętrzny pomiar prądu i napięcia DC

  • 6 wyjść niskiego poziomu do testowania czujników, mierników itp. oraz do rozbudowy o kolejne kanały

  • Zintegrowane Wi-Fi, port Ethernet, dedykowany port IEC-61850 i port rozszerzeń

  • Możliwość pracy w terenie



Tester przekaźników Quasar to idealne narzędzie dla przedsiębiorstw z branży energetycznej, firm pomiarowych i producentów przekaźników.





Obszar zastosowań



  • Uruchomienia nowych przekaźników zabezpieczeniowych

  • Badania okresowe na podstacji

  • Analiza usterek i rozwiązywanie problemów związanych z zabezpieczeniami

  • Kalibracja i walidacja ustawień przekaźników

Wyjścia główne
4 x wyj. napięciowe
Zakres0-300 V (0-900 V szeregowo) lub 0-5 A (0-20 A równolegle)
Moc100 VA / 100 W
Rozdzielczość10 mVac
DokładnośćAC: 0.1% w.w. ± 0.03% zakresu
DC: 0.25% w.w. ± 0.05% zakresu
6 x wyj. prądowe
Zakres3 x 0-35 A (0-60 A przez 3 min), 3 x 0-5 A
Moc275 VA / 385 W, 100 VA / 100 W
Rozdzielczość1 mA
DokładnośćAC: 0.1% w.w. ± 0.03% zakresu
DC: 0.2% w.w. ± 0.03% zakresu
6 x wyj. niskopoziomowych
Zakres0-10 Vacpk (1 mA maks)
Rozdzielczość250 μV
Częstotliwość
Szerokość pasma3 kHz
Regulacja0÷2000 Hz
Rozdzielczość125 μHz
Dokładność10 ppm
Kąt fazowy
Zakres0 - 360°
Rozdzielczość0.001º
Dokładność± 0.1º wartości przy 50Hz ± 10% zakresu
Pomocnicze źródło DC
Zakres0...+300Vdc
Moc100W
Rozdzielczość15 mV
Dokładność0.25% w.w. ± 0.05% zakresu
Wyjścia / wejścia binarne
6 wejść3 w pełni izolowane pary
Tryby: Bezpotencjałowy (5 Vdc/20 mA), Potencjałowy (±400Vpp)
Progi: ±1.5V / ±15V
Prędkość zliczania: 3kHz (100kHz w jednej parze)
4 wyjściaPrzekaźnikowe: max 300 V / 2000 VA / 240 W
Półprzewodnikowe: max 30 mA / 120 V, 10 mA / 300 Vdc
Maksymalna prędkość: 100 µs
Czasomierz
Zakres0.0001 - 99999.9999 sek
Rozdzielczość0.1 ms
Wejścia pomiarowe
Napięciemaks. ±10V
Prąd±20mA
Dokładność0,02% wartości ± 0,02% zakresu
Komunikacja
ZłączaEthernet IEC-61850, Ethernet LAN, Wi-Fi, USB A, USB B, rozszerzenia cyfrowe
IEC-61850Wejścia: 16, Wyjścia: 8, Interfejs: dedykowany RJ-45 Ethernet
Sterowanie
Aplikacja Android i oprogramowanie Windows
Dane ogólne
Zasilanie100 - 260 V AC, 50 - 60 Hz - Max. 2200W
ObudowaABS z kółkami i wysuwanym uchwytem
Temperatura pracy0°C do +50°C (32°F do +122°F)
Wymiary560 x 230 x 350 mm (22" x 9" x 14")
Waga19,5 kg
Zgodność z normamiCE / IEC-61010 / EMC-50081-2 / EN-50082-2

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.



  • Kompletny zestaw przewodów pomiarowych, przelotowe złącze bananowe 4 mm / bez osłony

  • Kabel zasilający

  • Kabel Ethernet, 2 m

  • Zestaw zapasowych bezpieczników o różnych wartościach prądów znamionowych

  • Specjalne przewody do wyjść niskopoziomowych

  • Pendrive

  • Torba organizacyjna na przewody i akcesoria

  • Miękka torba ochronna

  • Instrukcja obsługi

  • Certyfikat kalibracji

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Quasar 3C Moduł 3-dodatkowych, wysokoprądowych wyjść.

ROOTS Zaawansowane oprogramowanie
