Analizatory jakości energii

Metrel MI 2883 EnergyMaster Analizator jakości energii klasa S

Cena podana w netto. Przy zamówieniu obowiązuje 23% podatku VAT.

Zestawy Metrel MI 2883
  • MI 2883 ST bez cęgów
  • MI 2883 AD z cęgami
SKU
METR/MI2883
zł 5 795,00 zł 6 100,00
Wybierz opcje

Producent:

Metrel

.

Kamil Turowski 22 531 00 94 / 533 394 222

.

Antoni Klonowski 22 531 00 89 / 533 395 222

.

Marcin Stalmach 22 531 00 98 / 730 977 669

Analizator jakości energii Metrel MI 2883 Energy Master jest przenośnym, trójfazowym analizatorem jakości energii elektrycznej, zaprojektowany specjalnie z myślą o rejestracji zużycia energii i ocenie efektywności energetycznej. MI2883 Energy Master stanowi doskonałe narzędzie do długoterminowej rejestracji, a następnie analizy zarejestrowanych danych. Duży, czytelny, kolorowy wyświetlacz graficzny pozwala ocenę podstawowych parametrów elektrycznych sieci bezpośrednio po podłączeniu przyrządu. Wygodne klawisze szybkiego uruchomienia znacznie przyśpieszają dostęp do danych oraz sprawiają, że przyrząd jest bardzo przyjazny w obsłudze. Zaawansowane oprogramowanie PowerView3 dostarczane w zestawie standardowym pozwala na szczegółową analizę zarejestrowanych danych, bezpośredni odczyt wyników z karty microSD oraz automatyczną generację profesjonalnych raportów pomiarowych.



Funkcje pomiarowe



  • Napięcie: TRMS, szczyt, współczynnik szczytu (3-kanały)
  • Prąd: TRMS, szczyt, współczynnik szczytu (4-kanały)
  • Moc (czynna, bierna, pozorna)
  • Pomiary mocy w pełni z godne z normą IEEE 1459 (czynna, bierna, podstawowa, harmoniczna, asymetria obciążenia)
  • Asymetria, pomiar migotania światła (flicker)
  • Analiza wyższych harmonicznych i interharmonicznych do 50 harmonicznej, pomiar THD
  • Energia (czynna, bierna, oddana, pobrana)
  • Wychwytywanie i rejestrowanie zdarzeń napięciowych (wyłączenia, przerwy, wzrosty, zapady)
  • Analiza jakości zasilania zgodnie z normą PN-EN 50160
  • Rejestracja do 7 programowalnych alarmów
  • Pomiar temperatury
  • Współczynnik mocy, cos φ
  • Współpraca z miernikami MI 3108/MI 3109 EurotestPV pozwala na pełną analizę trójfazowych instalacji fotowoltaicznych



Cechy użytkowe



  • 3 kanały napięciowe o szerokim zakresie pomiarowym: 0 ... 1000 Vrms (CAT III / 1000 V)
  • 4 kanały prądowe ze wsparciem dla automatycznej detekcji cęgów pomiarowych i doboru zakresów bezpośrednio w urządzeniu
  • Automatyczna detekcja cęgów typu Smart i inteligentny wybór zakresów
  • Zgodność z klasą S normy PN-EN 61000-4-30
  • Pełna analiza jakości energii zgodnie z normą PN-EN 50160 z uwzględnieniem sygnalizacji i interharmonicznych
  • Wsparcie dla kart microSD do 32GB (Karta 8GB dostarczana w standardzie)
  • Wejścia oznaczone kolorami i etykiety dla panelu wejść w zależności od regionu stosowania
  • Intuicyjne menu główne oraz duże ikony sprawiają, że nawigacja i konfiguracja jest bardzo prosta
  • Rozbudowane oprogramowanie na komputery PC pozwala na pobieranie, podgląd i analizę zarejestrowanych danych oraz tworzenie profesjonalnych raportów pomiarowych
  • W zestawie Euro dostarczane są elastyczne cęgi prądowe niewymagające dodatkowego zasilania



Zastosowanie



  • Ocena jakości energii oraz rozwiązywanie problemów w sieciach niskiego i średniego napięcia
  • Sprawdzanie pracy aparatury do kompensacji mocy biernej
  • Analiza długoterminowa
  • Konserwacja i utrzymanie ruchu
  • Weryfikacja wydajności systemu przed podłączeniem obciążeń



Normy:



Funkcjonalność:

  • PN-EN 61010-1



Pomiary:

  • IEC/PN-EN 61000-4-30, Klasa S
  • IEC/PN-EN 61557-12
  • IEC/PN-EN 61000-4-7, Klasa I
  • IEC/PN-EN 61000-4-15
  • PN-EN 50160
  • IEEE 1448
  • IEEE 1459



Kompatybilność elektromagnetyczna (EMC):

  • PN-EN 61326
Wejścia napięcioweAC/DC
Liczba wejść4
Znamionowy zakres napięcia
(L – N)		Faza (L-N): 50 ÷ 1000 VRMS
Linia (L-L): 50 ÷ 1730 VRMS
Zakres pomiarowy10% ÷ 150% wartości znamionowej
DokładnośćPN-EN 61000-4-30 Klasa S, ±0.5% napięcia znamionowego
Częstotliwość próbkowania7000 sampli na sek. @ 50/60 Hz, synchronizacja
z częstotliwością sieciową
Zakres częstotliwości zasilania42,5 ÷ 69,0 Hz ±10 mHz

Wejścia prądoweAC/DC
Liczba wejść4
Zakres pomiarowy
(dla cęgów elastycznych A1227)		3 ÷ 6000 ARMS ±1.5% w.m.
Zakres pomiarowy
(dla cęgów A1281)		50 m ÷ 1200 ARMS ±0.5% w.m.



FunkcjeZakres pomiarowyDokładność
Moc (P, Q, S, cos φ, PF…)W zależności od napięcia i cęgówIEC/PN-EN 61557-12 Klasa 1
EnergiaW zależności od napięcia i cęgówCzynna.: IEC/PN-EN 62053-21 Klasa 1
Bierna. IEC/PN-EN 62053-23 Klasa 2
Harmoniczne (DC ÷ 50tej)0 ÷ 20% napięcia znamionowegoIEC/PN-EN 61000-4-7 Klasa 1
Interharmoniczne (1 ÷ 50tej)0 ÷ 20% napięcia znamionowegoIEC/PN-EN 61000-4-7 Klasa 1
Migotanie (flicker)0.2 ÷ 10IEC/PN-EN 61000-4-15 Klasa F3
Sygnały sterujące0 ÷ 15% napięcia znamionowegoIEC/PN-EN 61000-4-30 Klasa S
AsymetriaNapięcie: 0 ÷ 5%
Prąd: 0 ÷ 17%
Temperatura-10 ÷ 85 °C±0.5 °C
Zapady, wzrosty10 ÷ 150% napięcia
znamionowego		±0.2 % napięcia znamionowego
±1 cykl
Przerwy0 ÷ 10% napięcia
znamionowego		±1 cykl


Rejestracja

Pamięć8GB microSD, obsługa do 32GB
Rejestrator ogólny
Częstotliwość zapisu1s … 2 godzin

Rejestrowane sygnały> 1000 (napięcia, prądy, harmoniczne, moc…)
Wartości minimalne, maksymalne i średnie dla każdego interwału
- Zdarzenia napięciowe
- Programowalne alarmy
Czas trwania> 1 rok (zależnie od pojemności karty microSD)


Dane ogólne

Wyświetlacz4.3 cala, kolorowy TFT (480 x 272)
KomunikacjaUSB, RS232
Synchronizacja czasuOdbiornik GPS (A 1355)
Zasilanie110 ÷ 240 Vac albo 6 akumulatorków NiMh , rozmiar AA
Kategoria przepięciowaCAT IV / 600 V albo CAT III / 1000 V
Masa1 kg
Wymiary230 x 140 x 80 mm

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Zestaw standardowy: MI 2883 ST (BEZ CĘGÓW)



  • Przyrząd Metrel MI 2883 Energy Master
  • Sondy pomiarowe (brązowa, czarna, szara, niebieska), 4 sztuki
  • Krokodylki (brązowy, czarny, szary, niebieski), 4 sztuk
  • Przewody napięciowe (brązowy, czarny, szary, niebieski), 4 sztuki
  • Kolorowe etykiety do oznaczania
  • Karta microSD 8GB
  • Czytnik kart microSD
  • Oprogramowanie PC PowerView3 do pobrania
  • Kable USB i Ethernet
  • Zasilacz
  • Akumulatorki 1.2 V NiMH, 6 sztuk
  • Torba transportowa
  • Instrukcja obsługi do pobrania
  • Świadectwo wzorcowania





Zestaw standardowy: MI 2883 AD (Z CĘGAMI)

  • Przyrząd Metrel MI 2883 Energy Master
  • 1-fazowe elastyczne cęgi prądowe 3000/300/30A (A 1502), 3 sztuki
  • Sondy pomiarowe (brązowa, czarna, szara, niebieska), 4 sztuki
  • Krokodylki (brązowy, czarny, szary, niebieski), 4 sztuk
  • Przewody napięciowe (brązowy, czarny, szary, niebieski), 4 sztuki
  • Kolorowe etykiety do oznaczania
  • Karta microSD 8GB
  • Czytnik kart microSD
  • Oprogramowanie PC PowerView3 do pobrania
  • Kable USB i Ethernet
  • Zasilacz
  • Akumulatorki 1.2 V NiMH, 6 sztuk
  • Torba transportowa
  • Instrukcja obsługi do pobrania
  • Świadectwo wzorcowania

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

A 1501
1-fazowe
elastyczne cęgi
prądowe
3000/300/30A
/1V		Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami
pomiarowymi (pętla 25 cm). Nie wymagają zewnętrznego zasilania,
zasilane są bezpośrednio z przyrządu.
A 1502
1-fazowe
elastyczne cęgi
prądowe
3000/300/30A
/1V		Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami
pomiarowymi (pętla 48 cm). Nie wymagają zewnętrznego zasilania,
zasilane są bezpośrednio z przyrządu.
A 1503
1-fazowe
elastyczne cęgi
prądowe
6000/600/60A
/1V		Jednofazowe elastyczne cęgi prądowe z trzema wybieralnymi zakresami
pomiarowymi (pętla 90 cm). Nie wymagają zewnętrznego zasilania,
zasilane są bezpośrednio z przyrządu.
A 1391
Cęgi prądowe
AC/DC		Cęgi prądowe AC + DC 40/300A / 1 V o rozwarciu szczęk 25 mm do
pomiarów mocy. Wymagają przewodu A 1039. Czas działania na bateriach
alkalicznych wynosi 66 godzin.
A 1033
Cęgi prądowe
1000A
/1V		Wysoce dokładne cęgi prądowe 1000 A / 1 V o rozwarciu szczęk do 52 mm
i przewodzie 1.5 m do pomiarów mocy analizatorami jakości energii.
A 1281
Cęgi prądowe
0,5/5/100/1000A
/1V		4-zakresowe cęgi prądowe do pomiaru prądu zmiennego w instalacjach
niskiego i średniego napięcia. Cęgi są automatycznie rozpoznawane przez
przyrząd. Nie wymagają dodatkowego zasilania, zasilane są z przyrządu.
A 1227
1-fazowe cęgi
elastyczne
3000/300/30A
/1V		Jednofazowe cewki Rogowskiego z 3 zakresami pomiarowymi. Cęgi
są automatycznie rozpoznawane przez przyrząd. Cęgi nie wymagają
dodatkowego zasilania, zasilane są z przyrządu.
A 1446
1-fazowe cęgi
elastyczne
6000/600/60A
/1V		Jednofazowe cewki Rogowskiego z 3 zakresami pomiarowymi. Cęgi nie
wymagają dodatkowego zasilania, zasilane są z przyrządu.
A 1037
Przetwornik prądu
5A/1V		Przetwornik trójfazowy do pomiaru mocy w instalacjach o wyjściowym
prądzie z przekładników prądowych 5 A.
A 1354
Sonda
temperatury		Sonda temperatury, która może zostać wykorzystana do pomiaru
i rejestrowania trendu temperatury na mierzonych obiektach takich jak
kondensatory, silniki, transformatory itp.

A 1479
Zasilacz
szerokozakresowy		Zasilacz szerokozakresowy A 1479 (Uznam: 85V ÷ 650 Vac / 920 Vdc)
pozwala na zasilanie przyrządu bezpośrednio z mierzonego obwodu. Do
stosowania w przypadku, gdy na badanym obiekcie brak jest dostępu do
standardowy gniazd zasilających.

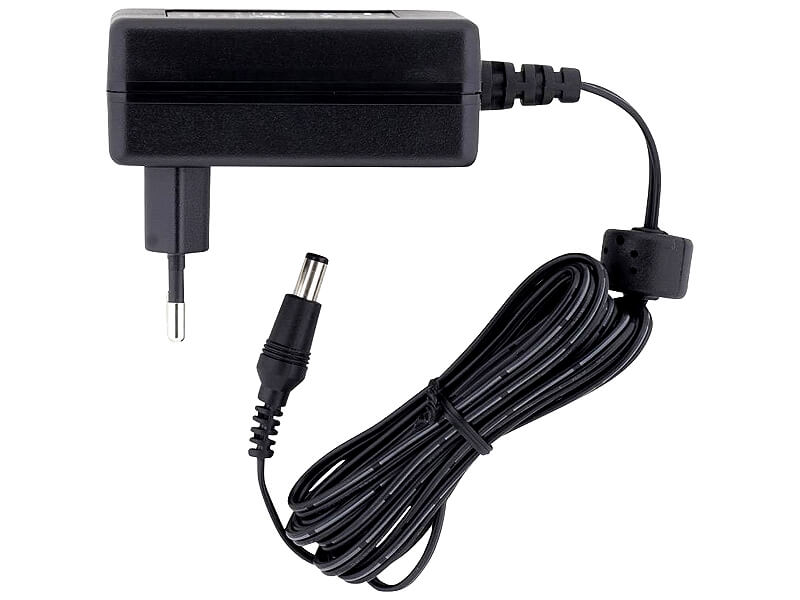

A 1135

Zasilacz 12V / 1,2A



Zasilacz 12V/1,2A
A 1500
Twarda,
wodoszczelna
walizka

Profesjonalna walizka A 1500 wykonana z tworzywa sztucznego o wysokiej
wytrzymałości. Wyposażona w automatyczny zawór wyrównywania
ciśnienia pozwalający na łatwe otwarcie walizki po zmianie wysokości lub
temperatury. Wytrzymała, lekka, w pełni wodoszczelna walizka oferująca
ponadprzeciętną ochronę analizatorów jakości energii.

A 1565
Wodoszczelna
walizka



Przenośna, wodoszczelna walizka A 1565, posiadająca stopień ochrony IP 65 do
zewnętrznych zastosowań dla analizatorów jakości energii. Stworzona z myślą o
bezpieczeństwie dzięki zamkowi pozwala na zastosowanie szeregu dodatkowych
akcesoriów takich jak: zasilacz A 1479, router 3G/WiFi czy odbiornik GPS.
Walizka posiada standardowe przewody napięciowe do wszystkich gniazd oraz
cztery adaptery prądowe do podłączenia cęgów prądowych.

A 1355
Odbiornik GPS



Odbiornik GPS do synchronizacji czasu gwarantuje, że czas systemowy
analizatorów jakości energii Metrel zsynchronizowany jest zgodnie z
normą PN-EN 61000-4-30. Rozwiązanie to niezbędne, aby zapewnić, że
przyrządy zarejestrują te same dane przy podłączeniu do tego samego
sygnału.

A 1198
Sonda
magnetyczna		Sonda pomiarowa z magnetyczną końcówką zapewnia pewny styk z
metalową powierzchnią podczas pomiaru.
A 1014
Sonda
pomiarowa,
czarna		Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu
pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
A 1015
Sonda
pomiarowa,
niebieska		Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu
pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
A 1062
Sonda
pomiarowa,
zielona		Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu
pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
A 1016
Sonda
pomiarowa,
czerwona		Końcówka pomiarowa o śr. ostrza 4 mm sprawdza się przy wykonywaniu
pomiarów w gniazdkach, gdy niedostępna jest wtyczka Schuko.
A 1013
Krokodylek,
czarny		Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na
szynach prądowych, stykach śrubowych itp.
A 1310
Krokodylek,
niebieski		Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na
szynach prądowych, stykach śrubowych itp.
A 1064
Krokodylek,
czerwony		Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na
szynach prądowych, stykach śrubowych itp.
A 1309
Krokodylek,
zielony		Krokodylek zapewnia pewne i stabilne połączenie podczas pomiaru na
szynach prądowych, stykach śrubowych itp.
S 2014
Adapter
bezpiecznikowy,
3 szt.		Adapter bezpiecznikowy chroni przyrząd oraz użytkownika przed
przeciążeniami i wyładowaniami.
S 2015
Bezpieczne
chwytaki
napięciowe,
4 szt.		Bezpieczne chwytaki napięciowe zapewniają pewny styk przy podłączaniu
urządzenia do szyn prądowych i innych dużych płaskich powierzchni.
A 1458
Czytnik kart
pamięci microSD		Czytnik kart pamięci microSD do przenoszenia danych zarejestrowanych
przez przyrząd do komputera.
S 2072
Pamięć USB
(do tworzenia
kopii zapasowej
danych)



Pendrive USB pozwala na tworzenie kopii zapasowej danych na nośniku
USB. Jest to praktyczne rozwiązanie w zakresie wykonywania kopii
zapasowej ponieważ pozwala na pobieranie danych bezpośrednio w
miejscu wykonywania pomiarów.

A 1020
Mała torba
transportowa		Mała, miękka torba transportowa do transportu i przechowywania
przyrządów pomiarowych i akcesoriów.
A 1006
Torba
transportowa		Duża, miękka torba transportowa do transportu i przechowywania
przyrządów pomiarowych i akcesoriów.
A 1160
Szybka
ładowarka		Szybka ładowarka akumulatorków, obsługująca do 8 akumulatorków AA.
Dostarczana w zestawie z 6 szt. akumulatorków NiMH, typu AA.
A 1169
Szybka
ładowarka		Szybka ładowarka akumulatorków, obsługująca do 12 akumulatorków,
typu AA, 6 typu C lub D, oraz 4 szt. 9 V akumulatorków.
A 1717
Cęgi prądowe
AC/DC		Cęgi prądowe AC/DC 100A/1000A/1V
A 1636
Cęgi prądowe
DC/AC		Cęgi prądowe DC/AC 2000A
A 1588
Wielozakresowe
cęgi prądowe		Wielozakresowe cęgi pomiarowe (0,5A/5A/50A)

Ostatnio przeglądane produkty

Usługi dodatkowe

Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.

Miernik standardowo posiada świadectwo wzorcowania na wyposażeniu.



Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniem przyrządów pomiarowych.



Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.



W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Badawczo-Wzorcującym Merserwis.

Miernik standardowo posiada 24 miesiące gwarancji.



W przypadku napraw gwarancyjnych i pogwarancyjnych prosimy o kontakt z autoryzowanym Serwisem Merserwis.

Merserwis Przelewy24 DotPay Blik
