Analizatory jakości energii

Metrel MI 2992 AD Power Analyser Analizator jakości energii klasy A

Metrel MI 2992
  • 2992 AD (z cęgami)
  • 2992 ST (bez cęgów)
SKU
METR/MI2992
zł netto 24 999
Wybierz opcje

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Metrel

.

Marcin Stalmach 22 531 00 98 / 730 977 669

.

Kamil Turowski 22 531 00 94 / 533 394 222





Metrel MI 2992 Power Analyser to zaawansowany, przenośny, trójfazowy analizator jakości energii klasy A wg IEC 61000-4-30, wyposażony w duży 10,1-calowy kolorowy ekran dotykowy TFT. Urządzenie zostało zaprojektowane do kompleksowej analizy jakości energii, długoterminowego rejestrowania oraz szybkiej diagnostyki problemów w sieciach niskiego i średniego napięcia.



Nowoczesna platforma sprzętowo-programowa umożliwia pełną analizę danych bezpośrednio na urządzeniu, w tym podgląd pomiarów na żywo, trendów historycznych, zdarzeń, zapadów, wzrostów napięcia, prądów rozruchowych oraz stanów nieustalonych (transjentów). Intuicyjny kreator znacząco skraca czas konfiguracji pomiaru.



Dzięki oprogramowaniu MPVision możliwe jest automatyczne tworzenie raportów zgodnych z normami (np. EN 50160, IEEE 519) oraz zdalny dostęp do analizatora przez VNC Viewer – z dowolnego miejsca na świecie.





Najważniejsze cechy analizatora Metrel MI 2992 Power Analyser



  • Pełna zgodność z normą IEC 61000-4-30 Klasa A
  • Duży 10,1” ekran dotykowy IPS (1280 × 800)
  • Jednoczesna rejestracja: zdarzeń, transjentów, prądów rozruchowych, RVC, alarmów
  • Pomiar harmonicznych do 63. rzędu oraz supraharmonicznych 2,1–14,9 kHz
  • Obsługa sieci AC, DC, 50/60 Hz, 400 Hz oraz trybu VFD
  • 4 kanały napięciowe i 4 kanały prądowe
  • Automatyczne rozpoznawanie cęgów prądowych
  • Synchronizacja czasu NTP / GPS
  • Zdalny dostęp i sterowanie (Ethernet, Wi-Fi, VNC)
  • Automatyczne raporty i eksport danych (XLS, CSV)
  • Kategoria przepięciowa CAT IV 600 V / CAT III 1000 V
  • Wbudowany akumulator Li-Ion oraz szerokozakresowe zasilanie





Funkcje pomiarowe analizatora Metrel MI 2992



Napięcie i prąd



  • TRMS, DC, składowa podstawowa
  • wartości min./max., zapady, wzrosty, przerwy
  • wartości szczytowe, współczynnik szczytu
  • pomiar 4-kanałowy (L1, L2, L3, N)



Moc i energia



  • Moc: czynna, bierna, pozorna
  • Moc podstawowa i niepodstawowa
  • Energia: pobrana, oddana, czynna i bierna
  • Współczynnik mocy, cos φ, tg φ
  • Niezrównoważenie obciążenia
  • Zgodność z IEC 61557-12, IEEE 1459, IEC 62053



Analiza harmonicznych



  • Harmoniczne i interharmoniczne do 63. rzędu
  • THD, TDD (wartość, % RMS, % składowej podstawowej)
  • Supraharmoniczne: 2,1 – 14,9 kHz
  • Kąt fazowy harmonicznych
  • Zanieczyszczenie harmoniczne



Jakość energii



  • Migotanie (flickery)
  • RVC (nagłe zmiany napięcia)
  • Prądy rozruchowe (Inrush)
  • Rejestracja transjentów
  • Alarmy użytkownika (do 10)
  • Analiza zgodna z EN 50160, IEEE 519



Rejestracja i pamięć



  • Wewnętrzna pamięć 6 GB eMMC
  • Karta microSD do 32 GB
  • Interwały rejestracji: od 200 ms do 2 h
  • Równoległa rejestracja trendów, zdarzeń i przebiegów
  • Rejestrator przebiegów: do 10 s + pretrigger
  • Rejestrator transjentów: 40 kS/s



Interfejsy i komunikacja



  • USB Typ-C, USB Typ-A
  • Ethernet 10/100/1000 Mbit/s
  • Wi-Fi 802.11 a/b/g/n/ac
  • Bluetooth 4.2 / BLE
  • RS-232
  • Zdalny dostęp przez VNC Viewer



Zastosowanie Metrel MI2992 Power Analyser



  • Analiza jakości energii w sieciach nN i SN
  • Diagnostyka problemów z zasilaniem
  • Długoterminowy monitoring parametrów sieci
  • Optymalizacja zużycia energii
  • Ocena instalacji przed rozbudową
  • Utrzymanie ruchu
  • Weryfikacja układów kompensacji mocy biernej
  • Rejestracja stanów nieustalonych i zakłóceń



Oprogramowanie MPVision w wyposażeniu standardowym



Profesjonalne oprogramowanie PC do:



  • Analizy danych pomiarowych
  • Tworzenia raportów EN 50160, IEEE 519
  • Zdalnego sterowania analizatorem
  • Synchronizacji GPS
  • Eksportu danych do Excel, CSV, Word

Funkcje



Wejścia napięciowe AC + DC
Liczba wejść 5 (3 fazy, 1 N, 1 PE)
Wejścia prądowe AC + DC
Liczba wejść prądowych 4 (3 fazy i 1 neutralny)



Zakres napięcia nominalnego



Maks. napięcie wejściowe 1000 Vrms / 1000 Vdc (1414 Vpk)
Zakres napięcia nominalnego 50–690 V (IEC 61000-4-30 klasa A)
Impedancja wejściowa 20 MΩ (L-L, L-N, L-PE, N-PE)



Zakres pomiarowy



Częstotliwość próbkowania 40 000 próbek/sek.
Rozdzielczość 24-bitowe synchroniczne próbkowanie na 9 kanałach
Pasmo DC … 20 kHz
Zakres częstotliwości sieciowej 42,5–69,0 Hz ±10 mHz
5–130 Hz ±10 mHz (VFD)
335–465 Hz ±100 mHz



Wejścia prądowe



Napięcie wejściowe 1 Vrms (współczynnik szczytu 3)
Maks. napięcie wejściowe 30 Vrms
Impedancja wejściowa 101 kΩ



Dokładność



Parametr Zakres Norma / Klasa
Moc (P, Q, S) Zależna od napięcia i cęgów IEC 61557-12 Klasa 1
Moc (PF) Zależna od napięcia i cęgów IEC 61557-12 Klasa 0,5
Energia (Ep) Zależna od napięcia i cęgów IEC 62053-21 Klasa 1
Energia (Eq) Zależna od napięcia i cęgów IEC 62053-23 Klasa 2
Harmoniczne DC…63, 0–20% Un IEC 61000-4-7
Interharmoniczne 1…63, 0–20% Un IEC 61000-4-7
Migotanie (Flicker) 0.2…10 IEC 61000-4-15 F1
Sygnalizacja sieciowa 0–15% Un IEC 61000-4-30 Klasa A
Nierównowaga napięcia 0–5% -
Nierównowaga prądu 0–20% -

Rejestratory

Pamięć 6 GB eMMC + microSD do 32 GB



Rejestrator ogólny



Okres integracji 200 ms, 1 s … 2 h
Rejestrowane dane Min / Max / Średnia / ON
Zapady, wzrosty, przerwy
Alarmy (do 10)
Sygnalizacja, transjenty
Prąd rozruchowy, RVC
Czas trwania > 1 rok (10-min. interwał)



Rejestrator przebiegów



Czas trwania Do 10 s + 1 s przed wyzwoleniem (1500 zapisów)
Wyzwalacz Zdarzenia napięciowe
Alarmy niestandardowe
Poziom prądu
Interwał czasowy



Rejestrator przejściowy



Częstotliwość próbkowania 40 000 próbek/sek.
Czas trwania 500 ms przebiegów napięcia / prądu
Wyzwalacz Obwiednia lub poziom



Dane ogólne



Wyświetlacz 10,1” IPS LCD, 1280 × 800
Komunikacja USB-A, USB-C, Ethernet, RS-232, Wi-Fi, Bluetooth
Synchronizacja czasu GPS (A 1355)
Zasilanie 100–500 V ±10%, 45–65 Hz
Bateria Li-ion 14,8 V, 4400 mAh
Kategoria przepięcia CAT IV 600 V / CAT III 1000 V
Waga 2,5 kg
Wymiary 320 × 230 × 60 mm

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

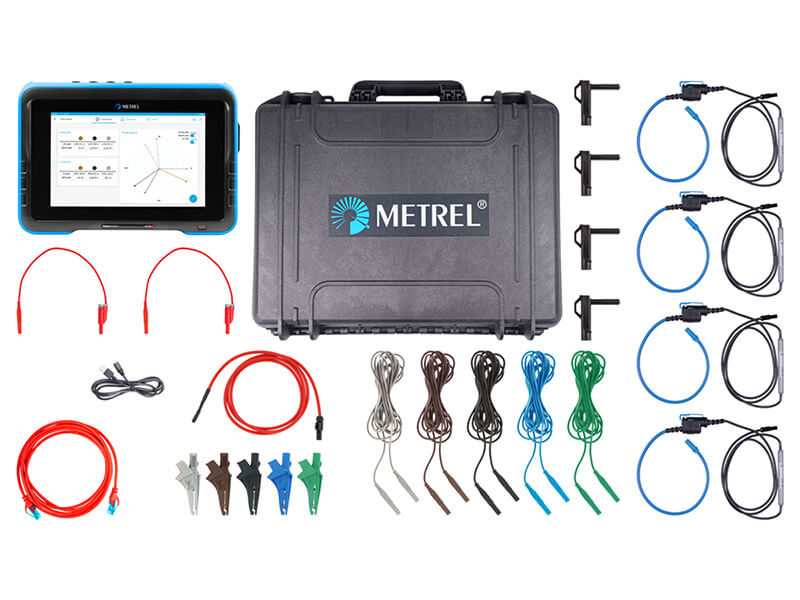

MI 2992 AD



  • Analizator MI 2992
  • 4x A1502 cęgi elastyczne 30/300/3000 A, średnica = 140 mm
  • 4x A 1778 Sonda magnetyczna
  • A1297 Zacisk krokodylkowy, brązowy
  • A1013 Zacisk krokodylkowy, czarny
  • A1547 Zacisk krokodylkowy, szary
  • A1309 Zacisk krokodylkowy, zielony
  • A1310 Zacisk krokodylkowy, niebieski
  • Przewód pomiarowy A1459 2M, CZ/NIE/ZIEL/BR/SZ, 2 m, 0,75 mm2
  • Sonda temperatury A1354
  • 2x Przewód pomiarowy 1811, czerwony, 0,4 m, 0,75 mm2 – CAT IV
  • Kabel zasilający A1851, typ C / 2x złącze bananowe
  • Kabel USB A1812 typu C/A
  • A1767 Kabel ethernetowy UTP CAT5
  • A1776 Twarde etui, rozmiar M do MI 2992
  • Oprogramowanie komputerowe MPVision
  • Instrukcja obsługi
  • Certyfikat kalibracji

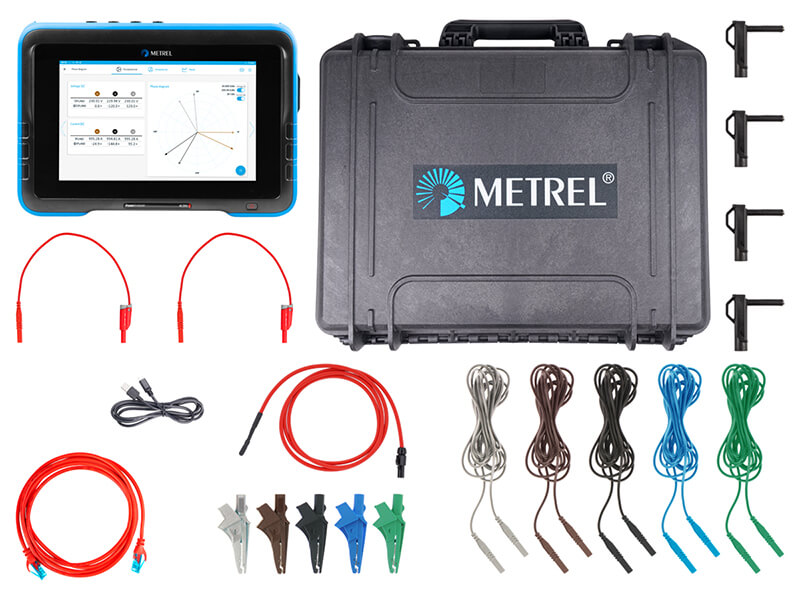

MI 2992 ST (bez cęgów)



  • Analizator MI 2992
  • 4x A 1778 Sonda magnetyczna
  • A1297 Zacisk krokodylkowy, brązowy
  • A1013 Zacisk krokodylkowy, czarny
  • A1547 Zacisk krokodylkowy, szary
  • A1309 Zacisk krokodylkowy, zielony
  • A1310 Zacisk krokodylkowy, niebieski
  • Przewód pomiarowy A1459 2M, CZ/NIE/ZIEL/BR/SZ, 2 m, 0,75 mm2
  • Sonda temperatury A1354
  • 2x Przewód pomiarowy 1811, czerwony, 0,4 m, 0,75 mm2 – CAT IV
  • Kabel zasilający A1851, typ C / 2x złącze bananowe
  • Kabel USB A1812 typu C/A
  • A1767 Kabel ethernetowy UTP CAT5
  • A1776 Twarde etui, rozmiar M do MI 2992
  • Oprogramowanie komputerowe MPVision
  • Instrukcja obsługi
  • Certyfikat kalibracji



Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

A 1501
A 1502
A 1503 		1-fazowe cęgi prądowe
A 1445
A 1446 		1-fazowe cęgi prądowe
A 1281 Cęgi prądowe 1000 / 100 / 5 A / 1 V
A 1037 Transformator prądowy 5 A / 1 V
A 1355 Odbiornik GPS
S 2015 Bezpieczne końcówki zaciskowe, 4 szt.
A 1391 PQA PQA – AC/DC cęgi prądowe 300 / 40 A / 1 V
A 1753 Router Wi-Fi / 4G RUT240
A 1717 Cęgi prądowe AC/DC Cęgi prądowe AC/DC 100A/1000A/1V
A 1636 Cęgi prądowe DC/AC Cęgi prądowe DC/AC 2000A
