Analizatory jakości energii

Fluke 1770 Trójfazowy analizator jakości zasilania

SKU
FLUK/1770
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Fluke

Trójfazowe analizatory jakości zasilania z serii Fluke 1770 eliminują złożoność procesu rejestrowania jakości zasilania, wyszukiwania i usuwania awarii oraz analizy. Seria 1770 została zaprojektowana z myślą o szybszym i łatwiejszym przeprowadzaniu badań jakości zasilania. Oferuje ona automatyczne pomiary, prosty interfejs użytkownika i łatwą konfigurację, najlepsze w swojej klasie parametry oraz uproszczoną platformę raportowania. Przyrząd może być również zasilany bezpośrednio z mierzonego obwodu, co eliminuje konieczność szukania gniazdka elektrycznego lub używania długiego przedłużacza. Dzięki serii 1770 nie przegapisz żadnego ważnego zdarzenia dotyczącego jakości zasilania — szybkich stanów nieustalonych do 8 kV, harmonicznych do 30 kHz, zapadów i wzrostów napięcia, a także pomiarów napięcia, prądu i mocy, które umożliwiają scharakteryzowanie systemu elektrycznego.



  • Automatyczny pomiar parametrów i jakości zasilania
  • Natychmiastowy przegląd stanu jakości zasilania w celu szybszego wyszukiwania i usuwania awarii
  • Łatwy podgląd danych, takich jak V/A/Hz, moc, zapady, wzrosty napięcia i harmoniczne
  • Rejestrowanie szybkich stanów nieustalonych do 8 kV
  • Zasilanie bezpośrednio z mierzonego obwodu bez przewodu zasilającego



Automatyczne rejestrowanie pomiarów


Niezależnie od tego, czy przeprowadzasz szybkie sprawdzenie systemu, czy też szczegółowe badanie jakości zasilania, spójne dane mają kluczowe znaczenie. Seria Fluke 1770 oferuje unikalny system automatycznego rejestrowania pomiarów, który pozwala na zbieranie właściwych danych za każdym razem, a jednocześnie zapewnia elastyczność w wyborze i dostosowaniu określonych parametrów zgodnie z potrzebami. Domyślnie rejestrowanych jest ponad 500 parametrów jakości zasilania, a konfiguracja z przewodnikiem ułatwia wybór właściwych parametrów dla badanego systemu. Zarejestrowane dane można natychmiast przeglądać, pobierać i udostępniać za pomocą oprogramowania Fluke Energy Analyze Plus, dzięki czemu nie trzeba czekać z przejrzeniem lub analizą danych na zakończenie sesji.



Najwyższa pewność pomiarów


Seria Fluke 1770 to przyrządy typu 2 w 1, które łączą w jednym, łatwym w obsłudze, ręcznym przyrządzie funkcje wyszukiwania i usuwania awarii, typowe dla mierników jakości energii, z niezawodnymi funkcjami analizy i rejestrowania danych, typowymi dla autonomicznych analizatorów jakości zasilania.

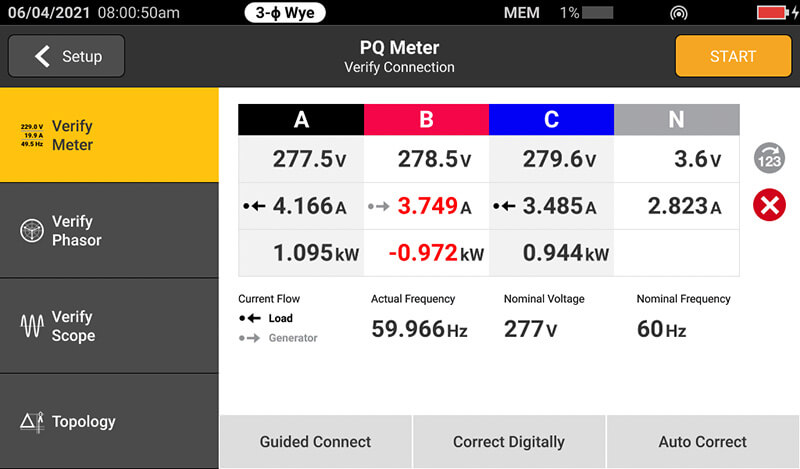

Funkcja miernika jakości energii umożliwia natychmiastowy dostęp do bieżących danych, wyświetlanych na ekranie w miejscu pracy, dzięki czemu można szybko identyfikować potencjalne problemy podczas wyszukiwania i usuwania awarii. Szczegółowa funkcja rejestrowania i analizy jakości zasilania eliminuje złożoność badań jakości zasilania, prowadząc użytkownika przez proces konfiguracji, co gwarantuje rejestrowanie właściwych danych za każdym razem. Połączenie tych trybów pomiarowych z unikatową funkcją automatycznej korekty połączenia pomiarowego eliminuje konieczność wracania na miejsce i wykonywania kolejnych pomiarów, nawet jeśli okaże się, że potrzebujesz innych danych, niż początkowo sądziłeś.

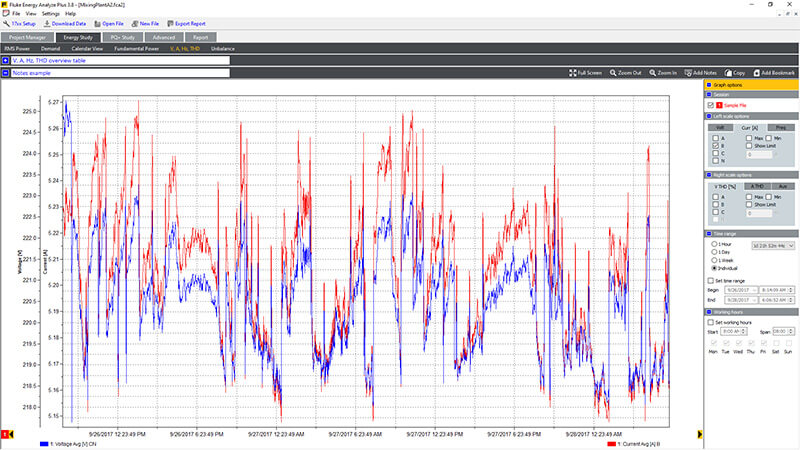

Zaawansowane oprogramowanie do analizy danych z łatwym tworzeniem raportów


Analizatory jakości zasilania z serii Fluke 1770 są standardowo wyposażone w zaawansowane oprogramowanie Fluke Energy Analyze Plus, stworzone z myślą o usunięciu problemów znanych z innych aplikacji wielofunkcyjnych. Energy Analyze Plus umożliwia od ręki ocenę jakości zasilania bez konieczności przeprowadzania rozbudowanych szkoleń.
Energy Analyze Plus sprawia, że pobieranie, analizowanie, śledzenie i raportowanie danych dotyczących jakości zasilania i energii jest łatwiejsze niż kiedykolwiek. Szybkie porównywanie wyników z wartościami historycznymi, normami branżowymi i lokalnymi uwarunkowaniami i tworzenie pełniejszego obrazu tego, co dzieje się w Twojej placówce, nawet podczas gromadzenia danych. Energy Analyze Plus oferuje ujednoliconą obsługę rejestratorów energii i analizatorów jakości zasilania z serii Fluke 1730, 1740 i 1770.







  • Możliwość konfiguracji i pobierania danych „w warsztacie” i „w terenie” za pomocą oprogramowania komputerowego
  • Proste pobieranie danych za pomocą pendrive'a USB, sieci WiFi, LTE, przewodowej sieci Ethernet lub kabla USB
  • Analizowanie wszystkich szczegółowych danych pomiarowych dotyczących zużycia energii i jakości zasilania w ramach funkcji automatycznego raportowania
  • Raportowanie za pomocą jednego przycisku tworzy standardowe raporty zgodne z normami EN 50160, IEEE 519, GOST 33073 IEC 61000-2-2 lub eksportuje dane kompatybilne z formatem PQDIF lub NeQual lub jako CSV do użytku z oprogramowaniem innych producentów
  • Zaawansowana analiza pozwala użytkownikowi wybrać dowolny dostępny zarejestrowany parametr i utworzyć wysoce dostosowany widok pomiarów w celu przeprowadzenia zaawansowanej korelacji danych

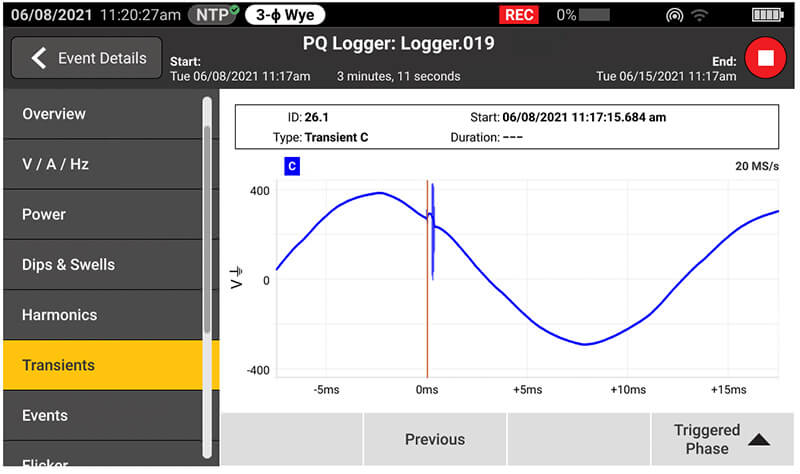

Wychwytywanie szybkich stanów nieustalonych napięcia


Każdego dnia stany nieustalone negatywnie wpływają na poprawne działanie systemów i nie należy zapominać o tym, że mogą one uszkodzić posiadany sprzęt. Niezależnie od tego, czy w systemie występują impulsowe, czy oscylacyjne stany nieustalone, konsekwencje mogą być poważne i powodować problemy, począwszy od awarii izolacji, aż po całkowite awarie sprzętu. Przyrządy Fluke 1775 i Fluke 1777 są wyposażone w zaawansowaną technologię wychwytywania stanów nieustalonych, która ułatwia identyfikację szybkich stanów nieustalonych napięcia, co zapewnia dane konieczne do ich eliminacji. Analizator jakości zasilania Fluke 1775 może próbkować z częstotliwością 1 MHz, co umożliwia wychwytywanie szybkich stanów nieustalonych, a analizator jakości zasilania Fluke 1777 z częstotliwością 20 MHz, co umożliwia rejestrowanie najszybszych stanów nieustalonych z dużą ilością szczegółów.





Od tradycyjnych systemów przemysłowych po systemy energii odnawialnej i pojazdy elektryczne — na nasze przyrządy możesz liczyć


Seria Fluke 1770 została zaprojektowana z myślą o zapewnieniu bezpieczeństwa i łatwości obsługi w każdym środowisku pomiarowym. Seria 1770 umożliwia rejestrowanie pełnego zakresu zmiennych dotyczących jakości zasilania, a także szybkich przebiegów, szybkich stanów nieustalonych i harmonicznych wyższych częstotliwości, które są natychmiast widoczne na dużym ekranie o wysokiej rozdzielczości. Dzięki najlepszej w swojej klasie kategorii przepięciowej CAT IV 600 V / CAT III 1000 V analizatory te mogą być używane na przyłączu elektrycznym oraz za nim (w stronę budynku) i pozwalają wykonywać pomiary wejść AC i DC oraz pomiary harmonicznych do 30 kHz. Dzięki serii 1770 możesz mieć pewność, że uchwycisz dane potrzebne do podejmowania lepszych decyzji konserwacyjnych bez względu na zadanie.



Zastosowania 1773 1775 1777
Badanie zasilania i testy obciążeniowe ✓ ✓ ✓
Pomiary harmonicznych ✓ ✓ ✓
Uciążliwe wyzwalanie rozłącznika obwodu   ✓ ✓
Badania jakości zasilania z sieci elektrycznej   ✓ ✓
Wykrywanie awarii urządzeń powodowanych przez stany nieustalone   ✓ ✓









Zgodność z normami międzynarodowymi


Seria Fluke 1770 oferuje najlepszą w swojej klasie dokładność, jakiej można oczekiwać od analizatora jakości zasilania firmy Fluke, w pakiecie zgodnym z przyszłą wersją normy IEC 61000-4-30, klasa A, wydanie 3. Ponadto seria 1770 została zaprojektowana w taki sposób, aby spełniać przyszłe wymagania klasy A, pod kątem norm EN 50160 i IEEE 519, dzięki czemu już dziś będziesz gotowy na spełnienie przyszłych wymagań dotyczących pomiarów.


Pracuj gdzie, kiedy i jak chcesz


W terenie nie ma dwóch takich samych dni. Potrzebny jest analizator jakości zasilania, który można wykorzystać w dowolnym miejscu i w dowolnym momencie. Dzięki pełnej gamie akcesoriów i wbudowanym funkcjom seria Fluke 1770 ułatwia pracę. Smukła, ergonomiczna konstrukcja i pasek na nadgarstek ułatwiają trzymanie, a dołączony zestaw do zawieszania ułatwia przechowywanie analizatora w szafce. Wbudowany zasilacz umożliwia zasilanie przyrządu bezpośrednio z mierzonego obwodu, a akumulator zapewniający 90 minut pracy umożliwia dostęp do danych i ich przeglądanie nawet wtedy, gdy przyrząd nie jest podłączony do systemu pod napięciem.
Szybkie i łatwe przesyłanie danych do komputera przez złącze USB C, USB A, Ethernet, Wi-Fi lub sieć komórkową, w zależności od potrzeb. Dzięki wewnętrznemu modułowi GPS i opcjonalnemu, podwójnie izolowanemu przedłużaczowi anteny do wzmacniania sygnałów GPS w pomieszczeniach, można z łatwością synchronizować dane w czasie w celu podniesienia dokładności wyszukiwania i usuwania awarii oraz analizy.



Obliczaj limity harmonicznych prądu


Podczas pobierania danych z analizatorów jakości zasilania Fluke 1770 dołączony pakiet oprogramowania Energy Analyze Plus umożliwia porównanie zmierzonych danych statystycznych dotyczących harmonicznych napięcia i prądu z różnymi standardami, takimi jak EN 50160 lub IEEE 519, w celu ustalenia, czy przekroczone zostały limity zgodności. Ta zaawansowana funkcja konserwacji prognostycznej umożliwia obserwowanie harmonicznych prądu zanim nastąpi zniekształcenie napięcia, co pozwala uniknąć nieoczekiwanych awarii lub niezgodności, a także skraca czas przestojów systemu. Wraz z coraz większą liczbą falowników i zasilaczy impulsowych utrzymywanie składowych harmonicznych prądu pod kontrolą staje się coraz ważniejsze, aby zapewnić niezawodną jakość zasilania i uniknąć przestojów systemu.








Wejścia napięciowe
Liczba wejść 4 wejścia, 3 fazowe i neutralne z odniesieniem do PE (5 złączy)
Kategoria pomiarowa 1000 V CAT III / 600 V CAT IV
Maksymalne napięcie wejściowe 1000 V rms / 1000 V DC (1700 Vpk)
Zakres napięcia znamionowego Gwiazda i jedna faza: zmienny (50 V – 1000 V)
Trójkąt: zmienny (100 V – 1000 V)
Zgodność z klasą A normy IEC 61000-4-30 dla napięć nominalnych (Vdin) 100 V – 690 V
Impedancja wejściowa 10 MΩ pomiędzy P-P i P-N, 5 MΩ pomiędzy P-PE i N-PE
Szerokość pasma Prąd stały do 30 kHz dla pomiarów jakości zasilania, z wyłączeniem stanów nieustalonych
Rozdzielczość 24-bitowe próbkowanie synchroniczne
Częstotliwość próbkowania 80 kS/s przy 50/60 Hz
Skalowanie 1:1, zmienne przy użyciu transformatorów potencjału



Stany nieustalone napięcia
Zakres pomiarowy ±8 kV
Częstotliwość próbkowania 1775: 1 MS/s
1777: 1 MS/s, 20 MS/s
Szerokość pasma Od DC do 1 MHz
Wyzwalanie Regulowany poziom wyzwalania. Wyzwalanie na składowych o wysokiej częstotliwości > 1,5 kHz
Rozdzielczość 14-bitowe próbkowanie synchroniczne



Wejścia prądowe
Liczba wejść 4 wejścia, 3 fazowe i neutralne, zakres dobierany automatycznie do podłączonego czujnika
Zakres AC Od 1 A do 1500 A przy użyciu i17XX-FLEX1500 12
Od 1 A do 1500 A przy użyciu i17XX-FLEX1500 24
Od 3 A do 3000 A przy użyciu i17XX-FLEX3000 24
Od 6 A do 6000 A przy użyciu i17XX-FLEX6000 36
Od 40 mA do 40 A z cęgami i40s-EL
Od 4 A do 400 A z cęgami i400s-EL
DC Od 20 A do 2000 A z cęgami 80i-2010-EL
Szerokość pasma Od DC do 30 kHz
Rozdzielczość 24-bitowe próbkowanie synchroniczne
Częstotliwość próbkowania 80 kS/s przy 50/60 Hz
Skalowanie 1:1, zmienne
Napięcie wejściowe Cęgi: 50 mV / 500 mV rms; CF 2,8
Cewka Rogowskiego: 15 mV / 150 mV rms przy 50 Hz, 18 mV / 180 mV rms przy 60 Hz; CF 4
wszystkie wartości przy nominalnym zakresie sondy
Impedancja wejściowa 11 kΩ



Wejścia Aux
Połączenie przewodowe z adapterem 17XX-AUX
Liczba wejść 2
Zakres sygnału wejściowego Bezpośredni: Od 0 V DC do ± 10 V DC
Od 0 V do 1000 V DC
Impedancja wejściowa Bezpośrednia: 2,92 MΩ
Współczynnik skalowania Format: mx + b (wzmocnienie i przesunięcie), z możliwością konfiguracji przez użytkownika
Wyświetlane jednostki Możliwość konfiguracji przez użytkownika (do 8 znaków, na przykład: °C, psi lub m/s)



Zbieranie danych napięcia i prądu
Częstotliwość na wejściu sieci DC, 50/60 Hz  15% (42,5 Hz … 57,5 Hz, 51 Hz … 69 Hz)
Topologie 1-φ, 1-φ IT, faza dzielona, 3-φ trójkąt, 3-φ gwiazda IT, 3-φ Aron/Blondel (trójkąt dwuelementowy), 3-φ trójkąt z uziemieniem centralnym, 3-φ trójkąt z uziemieniem wierzchołkowym
Przechowywanie danych Fluke 1773/1775: 8 GB pamięci wewnętrznej (z możliwością rozszerzenia za pomocą karty microSD)
Fluke 1777: Karta microSD 32 GB (zainstalowana)
Pojemność pamięci Typowo dziesięć 8-tygodniowych sesji rejestrowania z 1-minutowymi interwałami i 100 zdarzeniami.
Liczba możliwych sesji rejestrowania i okres rejestrowania zależą od wymagań użytkownika
Dokładność czasu rzeczywistego Wewnętrzna: 3 ppm (0,26 s na dzień, 8 s na miesiąc)
NTP (czas internetowy): W zależności od opóźnienia w internecie, typowo < 0,1 s bezwzgl. w odniesieniu do UTC
GPS: < 1 ms bezwzgl. w odniesieniu do UTC



Interwał trendu
Mierzony parametr Patrz instrukcja obsługi
Interwał trendu Do wyboru przez użytkownika: 1 s, 3 s, 5 s, 10 s, 30 s, 1 min, 5 min, 10 min, 15 min, 30 min
Interwał uśrednienia wartości min./maks. Napięcie, prąd: ½ cyklu RMS (20 ms przy 50 Hz, 16,7 ms przy 60 Hz)
Aux, zasilanie: 200 ms
Całkowite zniekształcenia harmoniczne Obliczanie całkowitych zniekształceń harmonicznych napięcia i prądu z uwzględnieniem 50 harmonicznych



Pomiary jakości zasilania
Mierzony parametr Patrz instrukcja obsługi

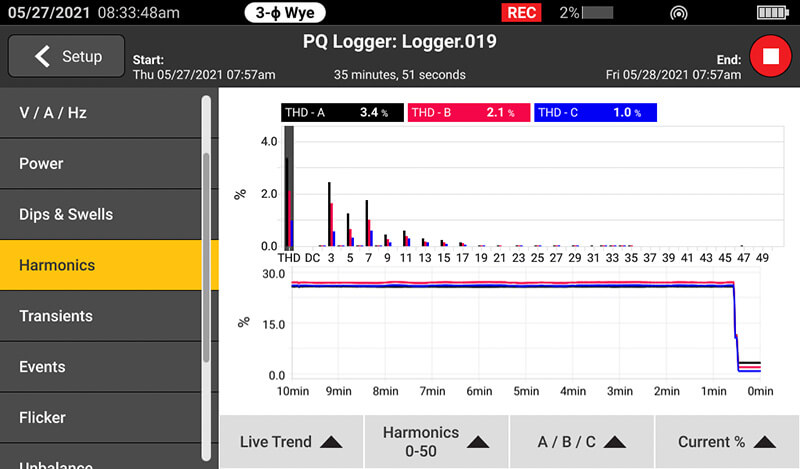

Harmoniczne h0 … h50
% składowej podstawowej i wartość RMS dla napięcia, prądu i zasilania
Kąty fazowe dla napięcia i prądu do h11
Interharmoniczne ih0… ih50
% składowej podstawowej i wartość RMS dla napięcia i prądu

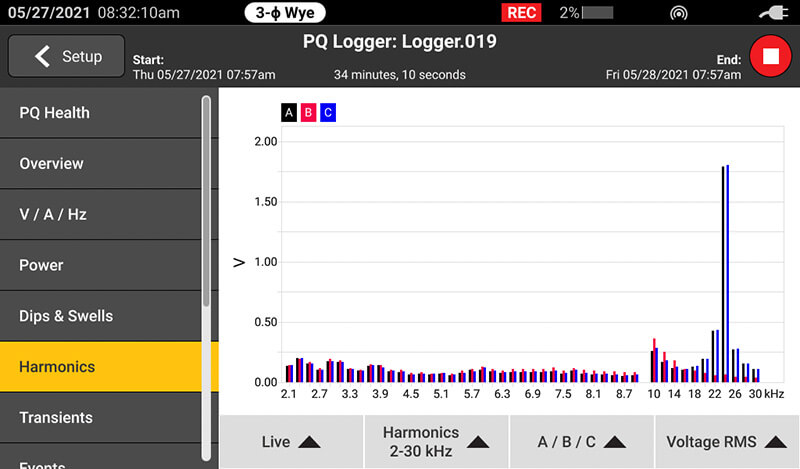

Nadharmoniczne 2–9 kHz z przedziałami 200 Hz
9–30 kHz z przedziałami 2 kHz
RMS dla napięcia i prądu
Metoda pomiaru harmonicznych Zgrupowane, zgrupowane w podgrupy i pojedyncze harmoniczne przedziałami zgodnie z IEC 61000-4-7.
Metoda wybierana automatycznie na podstawie skonfigurowanego standardu jakości zasilania lub konfigurowana przez użytkownika.
Całkowite zniekształcenia harmoniczne Obliczone dla maksymalnie 50 harmonicznych (w zależności od wybranego standardu jakości zasilania)
Sygnały sieciowe 2 częstotliwości w zakresie od 110 Hz do 3000 Hz
Zdarzenia Napięcie Zapad, wzrost, przerwa, szybka zmiana napięcia, sygnały sieciowe, odchylenie przebiegu, stany nieustalone
Prąd Prąd rozruchowy
Wyzwalane procesy rejestracji Pół cyklu RMS napięcia i prądu przez 10 s
Przebieg napięcia i prądu dla 10/12 cykli
Sygnalizacja sieciowa: 200 ms RMS napięcia sygnałów sieciowych do 120 s
Stany nieustalone: Przebieg napięcia
(Fluke 1777: 1 MS/s lub 20 MS/s, 500 000 punktów, Fluke 1775: 1 MS/s, 25 000 punktów)



Zgodność z normami
Zasilanie IEEE 1459
Harmoniczne IEC 61000-4-7: Klasa 1
IEEE 519 (harmoniczne występujące krótko lub bardzo krótko)
Migotanie IEC 61000-4-15 Klasa F1
Jakość zasilania IEC 61000-4-30, klasa A, IEC 62586 PQI-A-PI
Zgodność jakości zasilania EN 50160 + GOST + NEQUAL + NETCODE + FOL



Interfejsy
Ethernet 1 Gbit/s 1000BASE-T.
USB typu A USB 2.0 High Speed do podłączenia pamięci flash USB w celu przesyłania danych pomiarowych, aktualizacji oprogramowania układowego i instalacji licencji. Maks. prąd zasilania: 500 mA
USB-C. Szybkie złącze USB 2.0 do pobierania danych do komputera i kalibracji (wymaga kabla USB typu A do USB-C lub kabla USB-C do USB-C)
Dodatkowe zasilanie analizatora (wymaga zasilacza USB C PD 2.0 lub lepszego z obsługą 9 V 1,8 A)
Bardzo szybkie złącze USB 3.0 do przesyłania danych pomiarowych, aktualizacji oprogramowania sprzętowego i instalacji licencji. Maks. prąd zasilania: 900 mA
Moduł Wi-Fi/BLE1 802.11 ac 2.4 GHz / 5 GHz, jednoczesna obsługa punktu dostępu i trybu klienta
Bluetooth 5.0/BLE
Antena: Wewnętrzna i zewnętrzna2
Moduł LTE/4G3 LTE-A kategoria 12
Obsługa LTE-A i UMTS/HSPA+ na całym świecie
Antena: Zewnętrzna2
GPS. Złącze MCX do podłączenia anteny GNSS do odbiornika GPS/GLONASS2
1 Nie w wersji 177X/BASIC
2 Wymaga kabla przedłużającego o długości 5 m, nr kat. Fluke 5263915
3 Dostępność i obsługiwani dostawcy różnią się w zależności od kraju. Skontaktuj się z lokalnym przedstawicielem firmy Fluke.


Dokładność pomiarów elektrycznych



Parametr Zakres Rozdzielczość Dokładność wewnętrzna w warunkach odniesienia
% odczytu + % pełnej skali
Napięcie 1000 V 0,1 V 0,1% napięcia znamionowego
zgodnie z
normą IEC 61000-4-30, klasa A1,2
±(0,04% + 0,004%)3
Chwilowe zapady i wzrosty napięcia - 0,1 V 0,2% Vnom1,2
Stany nieustalone napięcia ±8 kVpk - ±5% +0,25%)
Harmoniczne/interharmoniczne napięcia 100% 0,1% + 0,1 mV ≥ 1% Vnom1:  2,5% odczytu
<1% Vnom1:  ±0,025 Vnom
Całkowite zniekształcenia harmoniczne napięcia 100% 0,1% + 0,1 V ±(2,5% + 0,5%)
Zniekształcenia napięcia 2-9 kHz Maks. 100 V. 0,1 mV ±(2,5% + 0,1 V)
Zniekształcenia napięcia 9-30 kHz Maks. 100 V. 0,1 mV ±(2,5% + 0,1 V)
Prąd
(tryb cęgów Rogowskiego)		 Z iFlex 1500 A,
i17XX-FLEX1500 24		 150 A
1500 A		 0,01%
0,1 A		 ±(1% + 0,02%)
Z iFlex 3000 A,
i17XX-FLEX3000 24		 300 A
3000 A		 0,01 A
0,1 A		 ±(1% + 0,03%)
Z iFlex 6000 A,
i17XX-FLEX6000 36		 600 A
6000 A		 0,1 A
1 A		 ±(1,5% + 0,03%)
Z cęgami AC 40 A,
i40s-EL		 4 A
40 A		 0,001 A
0,01 A		 ±(0,7% + 0,02%)
Z cęgami AC 400 A,
i400s-EL		 40 A
400 A		 0,01 A
0,1 A		 ±(2% + 0,2%)
 ±(0,7% + 0,1%)
Z cęgami AC/DC
2000 A, 80i-2010s-EL		 200 A
2000 A		 0,01 A
0,1 A		 ±(0,8% + 0,2%)
Prąd min./maks. 100% zależy od akcesorium wewnętrzna dokładność x2
Harmoniczne/interharmoniczne prądu 100% 0,1% / 0,01 A ≥ 3% Inom:  ±2,5% odcz.4
<3% Inom:  ±0,15% Inom
Całkowite zniekształcenia harmoniczne prądu 100% 0,1% ±(2,5% + 0,5%)
Częstotliwość 42,5 Hz … 69 Hz 0,001 Hz ±0,01 Hz
Asymetria napięcia 100% 0,1% ±0,15%
Asymetria prądu 100% 0,1% ±0,15%
Migotanie Pinst, Pst, Plt Od 0 do 20 0,01 5%
Napięcia sygnałów sieciowych Do 3 kHz
0-15% Vnom		 0,1 V / 0,1% 1-3% Vnom: ±0,15% Vnom
3-15% Vnom: ±5% odczytu
Wejście AUX ±10 V 0,1 mV ±(0,2% + 0,05%)
1 Nominalne napięcie w zakresie od 100 V do 690 V (zakres Udin).
2 Od 0°C do 45°C: Dokładność wewnętrzna x2. Poza 0-45°C: Dokładność wewnętrzna x3
3 Tylko dla laboratoriów kalibracyjnych
4 Z iFlex 1500A, I17XX-FLEX1500 24











Moc/energia



Parametr Wejście bezpośrednie1 Cęgi i40S-EL
Zakres mocy W, VA, var Cęgi: 50 mV / 500 mV
Rogowski: 15 mV / 150 mV		 4 A / 40 A
Cęgi: 50 W / 500 W
Rogowski: 15 W / 150 W		 4k W / 40 kW
Maks. rozdzielczość W, VA, var 0,1 W 1 W / 10 W
Faza (napięcie do prądu)1 ±0,2° ±1°





Parametr iFlex 1500A, I17XX-FLEX1500 24 iFlex 3000A, I17XX-FLEX3000 iFlex 6000A, I17XX-FLEX6000
Zakres mocy W, VA, var 150 A / 1500 A 300 A / 3000 A 600 A / 6000 A
150 kW / 1,5 MW 300 kW / 3 MW 600 kW / 6 MW
Maks. rozdzielczość W, VA, var 0,1 kW / 1kW 1 kW / 10 kW 1 kW / 10 kW



Parametr   I17XX-FLEX1500 24 I17XX-FLEX3000 I17XX-FLEX6000
Moc czynna P Współczynnik mocy PF ≥ 0,99 150 A / 1500 A 300 A / 3000 A 600 A / 6000 A
1,2% + 0,005% 1,2% + 0,0075% 1,7% + 0,0075%
Energia czynna Ea 0,1 ≤ PF ≤ 0,99 (1,2+√(1-PF2)/(2 PF)) % + 0,005% (1,2+√(1-PF2)/(2 PF)) % + 0,0075% (1,7+√(1-PF2)/(2 PF)) % + 0,0075%
Moc pozorna S
Energia pozorna Eap 		0 ≤ PF ≤ 1 1,2% + 0,005% 1,2% + 0,0075% 1,7% + 0,0075%
Moc bierna Q
Energia bierna Er 		0 ≤ PF ≤ 1 2,5% zmierzonej biernej mocy/energii
Dodatkowa niepewność
(% wysokiego zakresu mocy)		 VP-N > 250 V 0,02% 0,02% 0,02%
Faza (napięcie do prądu) - 0,28° 0,28° 0,28°

1 Nominalne napięcie w zakresie od 100 V do 690 V (zakres Udin).



Warunki referencyjne

Warunki otoczenia: 23°C ±5°C, przyrząd włączony od co najmniej 30 minut, brak zewnętrznego pola elektrycznego/magnetycznego, wilgotność względna: < 65%

Warunki dotyczące wejścia: Cos Φ/PF=1, sygnał sinusoidalny f=50/60 Hz, zasilanie 120 V/230 V ±10%.

Parametry zasilania: Napięcie wejściowe ≥ 100V.

Prąd wejścia > 10% zakresu prądowego

Główny przewodnik w cęgach lub cewce Rogowskiego w położeniu środkowym

Współczynnik temperaturowy Dodatkowe 0,1 x określona dokładność na każdy stopień °C powyżej 28°C lub poniżej 18°C











Ogólne dane techniczne



Najważniejsze cechy
Gwarancja Analizator: 2 lata (nie dotyczy akumulatora)
Akcesoria: 1 rok (z akumulatorem)
Cykl kalibracji 2 lata
Wymiary (dł. x szer. x wys.) 28,0 cm × 19,0 cm × 6,2 cm
Masa 2,1 kg
Zabezpieczenie przed kradzieżą Gniazdo do blokady Kensington



Dane środowiskowe
Zakres temperatur eksploatacji Od -10°C do 50°C
Zakres temperatur przechowywania Od -20°C do 60°C
Wilgotność podczas eksploatacji IEC 60721-3-3: 3K5, zmodyfikowana:
Od -10°C do 30°C: ≤95%, bez kondensacji i lodu
35°C: 70%
40°C: 55%
50°C: 35%
Klasa szczelności IEC 60529: IP50
Wibracje IEC 60721-3-3 / 3M2



Zasilanie
Zakres napięcia 100 V – 600 V -15% / +10% (85 V … 660 V)
Zużycie energii Maks. 40 VA
Częstotliwość sieci zasilającej 50/60 Hz (42,5 Hz … 69 Hz)
Podtrzymanie zasilania Akumulator litowo-jonowy BP1770 o rozszerzonym zakresie temperatur, wymieniany przez użytkownika
Czas pracy przy zasilaniu akumulatorowym 1,5 godz.



Bezpieczeństwo
Dane ogólne IEC 61010-1: Stopień zanieczyszczenia 2
Zasilanie Kategoria przepięciowa IV 600 V
Z adapterem sieciowym MA-C8: Kategoria przepięciowa II 300 V
Pomiary IEC 61010-2-030: CAT IV 600 V, CAT III 1000 V
Wysokość od 2000 m do 4000 m Obniżenie parametrów do:
Zasilanie: Kategoria IV 300 V
Z adapterem MA-C8: Kategoria CAT II 150 V
Pomiary: CAT IV 300 V, CAT III 600 V, CAT II 1000 V



Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Analizator jakości zasilania Fluke 1773
  • Analizator jakości zasilania FLUKE-1773
  • Sondy prądowe I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2,0 m) (zestaw czterech sztuk)
  • FLUKE-17XX, płaski kabel pomiarowy napięcia, 3-fazowy+N
  • AC285 czarne zaciski typu “krokodylek” (zestaw czterech)
  • AC285 zielony zacisk typu “krokodylek”
  • Czarny przewód USB-C o długości 1 m
  • Przewody zasilające (Stany Zjednoczone, UE, Wielka Brytania, Australia, Brazylia)
  • Zestaw przewodów pomiarowych FLK-17XX 0,18M
  • Zielony przewód pomiarowy
  • Zestaw znaczników kablowych (do pomiaru napięcia i prądu)
  • Adapter do gniazdka elektrycznego FLUKE-174X-MA-C8



Analizator jakości zasilania Fluke 1775

  • Analizator jakości zasilania FLUKE-1775
  • Sondy prądowe I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2,0 m) (zestaw czterech sztuk)
  • FLUKE-17XX, płaski kabel pomiarowy napięcia, 3-fazowy+N
  • AC285 czarne zaciski typu “krokodylek” (zestaw czterech)
  • AC285 zielony zacisk typu “krokodylek”
  • Czarny przewód USB-C o długości 1 m
  • Przewód zasilający
  • Zestaw przewodów pomiarowych FLK-17XX 0,18M
  • Zielony przewód pomiarowy
  • Zestaw sond magnetycznych MP1-3R/1B
  • Zestaw z wieszakiem magnetycznym FLUKE-174X-HANGER
  • FLUKE-177X-4204, moduł WI-FI/BLE
  • Zestaw znaczników kablowych (do pomiaru napięcia i prądu)
  • Adapter do gniazdka elektrycznego FLUKE-174X-MA-C8
  • Czarny miękki futerał



Analizator jakości zasilania Fluke 1777

  • Analizator jakości zasilania FLUKE-1777
  • Sondy prądowe I17XX-FLEX1500 24 iFLEX 1500A 24 IN (2,0 m)
  • FLUKE-17XX, płaski kabel pomiarowy napięcia, 3-fazowy+N
  • AC285 czarny zacisk typu “krokodylek”
  • AC285 zielony zacisk typu “krokodylek”
  • Czarny przewód USB-C o długości 1 m
  • Przewód zasilający
  • Zestaw przewodów pomiarowych FLK-17XX 0,18M
  • Zielony przewód pomiarowy
  • Zestaw sond magnetycznych MP1-3R/1B
  • Zestaw z wieszakiem magnetycznym FLUKE-174X-HANGER
  • FLUKE-177X-4204, moduł WI-FI/BLE
  • Zestaw znaczników kablowych (do pomiaru napięcia i prądu)
  • Adapter do gniazdka elektrycznego FLUKE-174X-MA-C8
  • FLUKE-1777 HARDCASE, twarda walizka na kółkach

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.




Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.

Merserwis Przelewy24 DotPay Blik
