Testery bezpieczeństwa urządzeń przenośnych PAT

Metrel MI 3365 OmegaEE XD Tester PAT

Cena podana w netto. Przy zamówieniu

obowiązuje 23% podatku VAT.

Modele Metrel MI 3365
  • MI 3365
  • MI 3365 25A
  • MI 3365 M
  • MI 3365 F
SKU
METR/MI3365
zł 7 935,00 zł 8 349,00
Wybierz opcje

Producent:

Metrel

.

Kamil Turowski 22 531 00 94 / 533 394 222

.

Antoni Klonowski 22 531 00 89 / 533 395 222

.

Marcin Stalmach 22 531 00 98 / 730 977 669

Nowa, zmodernizowana seria OmegaEE XD obejmuje 4 modele przyrządów przeznaczonych do profesjonalnego użytku w najbardziej wymagających zastosowaniach. Wszystkie modele obsługują konta użytkowników, co oznacza, że jedno urządzenie może być używane przez kilku pomiarowców. Poszczególne modele z serii OmegaEE XD mogą obejmować następujące obszary testowania: urządzenia przenośne, sprzęt spawalniczy, urządzenia medyczne, profesjonalne testowanie urządzeń PRCD oraz testowanie kabli do ładowania pojazdów elektrycznych w trybie 2 i 3. Wszystkie przyrządy posiadają zaawansowany wbudowany interfejs użytkownika, który umożliwia wykonywanie wstępnie zdefiniowanych lub utworzonych przez użytkownika automatycznych sekwencji pomiarowych AUTOSEQUENCE®s. Duża pojemność pamięci (karta microSD 8 GB) umożliwia użytkownikowi długoterminowe zapisywanie i archiwizowanie danych. Wszystkie przyrządy są specjalnie zaprojektowane do długoterminowych testów, ponieważ ich struktura pamięci umożliwia proste przeszukiwanie archiwum urządzeń i szybkie ponowne wykonywanie (okresowych) testów. Duży nacisk położono na obsługę urządzeń peryferyjnych, takich jak drukarki i skanery kodów kreskowych lub kodów QR oraz czytniki RFID (w wersji Bluetooth i przewodowej). Co więcej, wszystkie wersje przyrządów są obsługiwane przez nasze oprogramowanie Metrel ES Manager PC.





Funkcje pomiarowe



Zgodne z PN-EN 50678 / PN-EN 50699



  • Oględziny
  • Pomiar ciągłości / rezystancji prądem 200 mA
  • Ciągłość przewodów ochronnych / rezystancja uziemienia ochronnego prądem 10A, 25A (tylko modele 25A, M, F)
  • Pomiar rezystancji izolacji (Riso, Riso-S)
  • Pomiar prądu upływu (metodą bezpośrednią, różnicową i zastępczą)
  • Pomiar dotykowego prądu upływu (metodą bezpośrednią i zastępczą)
  • Prąd upływu generowany przez nieuziemiony obwód wejściowy, prąd upływu PE (metoda bezpośrednia i różnicowa)
  • Prąd upływu generowany przez nieuziemiony obwód wejściowy, dotykowy prąd upływu (metoda bezpośrednia)
  • Upływ i MOC (Idotyk., Iróżn., P, S, Q, PF, THDu, THDi, CosØ, I, U)
  • Moc (P, S, Q, PF, THDu, THDi, CosØ, I, U)
  • Test wyłączników PRCD (2 polowe, 3 polowe, K/Di (warystor), S (3-polowa))
  • Test wyłączników PRCD sondą PE, test przerw w przewodach, test przewodu PE
  • Test RCD (typ A, AC, B, B+, F)
  • Test przewodów ładujących w trybie 2, IC-CPD (test EV-RCD, test przewodu PE)
  • Pomiar napięcia, SELV/PELV;
  • Flash test, (1500V, 3000V) (tylko w wersji F)
  • Test polaryzacji / Aktywny test polaryzacji
  • Test diagnostyczny EVSE
  • Sprawdzenie ciągłości bezpiecznika
  • Pomiar prądu metodą cęgową (z opcjonalną przystawką A 1283)
  • Sprawdzenia funkcjonalne



Zgodne z PN-EN 62353 (tylko w wersji M)



  • Pomiar rezystancji izolacji
  • Pomiar dotykowego prądu upływu
  • Pomiar prądu upływu pacjenta
  • Prąd upływu wyposażenia (metoda bezpośrednia, różnicowa i zastępcza)
  • Prąd upływu aplikatorów (metoda bezpośrednia i zastępcza)





Zgodne z PN-EN 60974-4 (z opcjonalnym adapterem A 1422)



  • Pomiar rezystancji izolacji
  • Pomiar prądu upływu obwodu spawania
  • Pomiar prądu upływu w przewodzie ochronnym
  • Pomiar napięcia w obwodzie spawania bez obciążenia



Główne funkcjonalności



  • Wstępnie zdefiniowane automatyczne sekwencje pomiarowe (AUTOSEQUENCE®), zgodnie z: PN-EN 50678, PN-EN 50699, PN-EN 62368-1, PN-EN 60974-4, PN-EN 62353.
  • System etykietowania kodów QR i kodów kreskowych w połączeniu z autosekwencjami umożliwia użytkownikowi szybkie i proste testowanie urządzeń elektrycznych.
  • Grupy testowe: przyrządy mają wbudowane filtry funkcji pomiarowych zgodnie z ich obszarem zastosowania, co ułatwia użytkownikowi wybór odpowiednich funkcji.
  • Możliwość testowania IC-CPD: obsługa testowania kabli EV ładujących w  trybie 2 i  3 w połączeniu z obsługiwanymi adapterami.
  • Testowanie PRCD: obsługa wszystkich typów PRCD, w tym 2-biegunowych, 3-biegunowych, K/Di (warystorowych), S (3-biegunowych) i testowanie za pomocą sondy PE.
  • Testowanie bezpieczników: przyrząd posiada specjalny, zintegrowany moduł testowy do szybkiego testowania wszystkich typów bezpieczników.
  • Testy wysokonapięciowe (tylko MI 3360 F): przyrząd umożliwia pomiar wytrzymałości izolacji napięciem stałym (1500 V, 3000 V), który należy wykonać po naprawie lub konserwacji urządzeń elektrycznych.
  • Testowanie urządzeń medycznych (tylko MI 3360 M): przyrząd umożliwia testowanie urządzeń medycznych zgodnie z normą IEC/EN 62353 rozszerzoną o testy zgodne z normą IEC 60601.
  • Symulacja warunków pojedynczego uszkodzenia umożliwia testowanie urządzeń techniki fonicznej/wizyjnej, informatycznej i telekomunikacyjnej zgodnie z normą IEC/PN-EN 62368.
  • Testowanie sprzętu spawalniczego (tylko w połączeniu z A 1422): wszystkie modele OmegaEE XD obsługują testowanie sprzętu spawalniczego zgodnie z normą IEC/PN-EN 60974-4.
  • Urządzenia zamontowane na stałe: przyrządy mają zintegrowane dodatkowe zaciski testowe, które umożliwiają użytkownikowi proste testowanie urządzeń zamontowanych na stałe do instalacji elektrycznej.
  • Duża pamięć: obsługa kart pamięci microSD, w zestawie karta o pojemności 8 GB, możliwość rozszerzenia do 32 GB.
  • Oprogramowanie PC Metrel ES Manager: umożliwia tworzenie struktur pomiarowych, zdefiniowanych przez użytkownika autosekwencji (AUTOSEQUENCE®), profesjonalnych raportów z testów i przesyłanie danych do archiwizacji.
  • Ekran dotykowy: kolorowy ekran dotykowy o wysokiej rozdzielczości, 4,3" TFT.
  • Dwie możliwości sterowania: klawiatura i ekran dotykowy.
  • Aplikacja moblilna aMESM na systemy Android: umożliwia skanowanie kodów kreskowych / QR i przesyłanie wstępnie przygotowanych danych użytkownika
Funkcja Zakres pomiarowyRozdzielczośćDokładność

Ciągłość / Rezystancja przewodu ochronnego

1 Ciągłość (200 mA)

R



0.00 Ω ... 19.99 Ω



20.0 Ω ... 99.9 Ω



100.0 Ω ... 199.9 Ω



200 Ω ... 1999 Ω





0.01 Ω



0.1 Ω



0.1 Ω



1 Ω





±(2 % w.w. + 2

cyfry)

± 3 % w.w.



± 5 % w.w



± 5 % w.w.



1 Ciągłość (10 A, 25 A)R



0.00 Ω ... 19.99 Ω



20.0 Ω ... 99.9 Ω



100.0 Ω ... 199.9 Ω



200 Ω ... 999 Ω





0.01 Ω



0.1 Ω



0.1 Ω



1 Ω





±(2 % w.w. + 2

cyfry)

± 3 % w.w.

± 5 % w.w.


Wartość orientacyjna





Rezystancja izolacji (Riso, Riso-S)



2 Rezystancja izolacji,

Rezystancja izolacji z sondą (250 V, 500 V)

Riso


Riso - s



0.00 MΩ ... 19.99 MΩ


20.0 MΩ ... 99.9 MΩ


100.0 MΩ ... 199.9 MΩ





0.01 MΩ


0.1 MΩ


0.1 MΩ





±(3 % w.w. + 2 cyfry)

± 5 % w.w.

± 10 % w.w.



Napięcie wyj.Um0 V ... 600 V1 V±(3 % w.w. + 2 cyfry)
3 Zastępczy prąd upływu, Zastępczy prąd upływu z sondą



Isub

Isub - S





0.00 mA ... 1.99 mA


2.00 mA ... 19.99 mA





0.01 mA

0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.





Rezystancja izolacji (Riso, Riso-S)


4 Różnicowy prąd upływuIdiff



0.000 mA ... 1.999 mA


2.00 mA ... 19.99 mA




1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)



± 5 % w.w.





Dotykowy prąd upływu


5 Dotykowy prąd upływu

Itou.


Itou, a.c.


Itou d.c.



0.000 mA … 1.999 mA

2.00 mA … 19.99 mA





1 μA

0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



MocP



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.





Bezpośredni prąd upływu


5 Prąd upływu w przewodzie PE

Ipe


Ipe, a.c.


Ipe, d.c.



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



MocP



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.





Ipe+Ifloating input (Ipe+Ifi)


5 Prąd upływu w przewodzie PEIpe



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



4 Różnicowy prąd upływu



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



6I filfi



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



Ipe+Ifi

Idiff+Ifi

Ipe+Ifi

Idiff+Ifi



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





Wartość obliczana

Wartość obliczana





Itouch+Ifloating input (Itou+Ifi)


5 Dotykowy prąd upływuItou



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



6 IfiIfi


0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



Itou + IfiItou + Ifi



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





Wartość obliczana

Wartość obliczana





Moc


Moc (czynna)P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Moc (pozorna)S



0.00 VA … 19.99 VA


20.0 VA … 199.9 VA



200 VA … 1999 VA


2.00 kVA … 3.70 kVA





0.01 VA


0.1 VA



1 VA


10 VA





±(5 % w.w. + 10 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Moc (bierna)Q



0.00 var … 19.99 var


20.0 var ... 199.9 var


200 var ... 1999 var


2.00 kvar … 3.70 kvar





0.01 var


0.1 var


1 var


10 var





±(5 % w.w. + 5 cyfr)


± 5 % w.w.


± 5 % w.w.


± 5 % w.w.



Współczynnik mocyPF



0.00 i … 1.00 i


0.00 c … 1.00 c





0.01

0.01





±(5 % w.w. + 5 cyfr)

±(5 % w.w. + 5 cyfr)



Współczynnik zawartości harmonicznych napięciaTHDU

0.0 % … 99.9 %



0.1 %



±(5 % w.w. + 5 cyfr)
Współczynnik zawartości harmonicznych prąduTHDI



0 mA ... 999 mA


0.00 A … 16.00 A





1 mA


0.01 A





±(5 % w.w. + 5 cyfr)

± 5 % w.w.



Cos fiCos fi



0.00 i … 1.00 i


0.00 c … 1.00 c





0.01

0.01





±(5 % w.w. + 5 cyfr)

±(5 % w.w. + 5 cyfr)



PrądI



0 mA … 999 mA


1.00 A … 16.00 A





1 mA


0.01 A





±(3 % w.w. + 5 cyfr)

± 3 % w.w.



NapięcieU



0.0 V … 199.9 A


200 V … 264 V





1 mA


0.01 A





±(3 % w.w. + 5 cyfr)

± 3 % w.w.





Upływ i moc

Itou
5 Dotykowy prąd upływu



Itou, a.c.


Itou, d.c.





0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfr)

± 5 % w.w.



Różnicowy prąd upływuIdiff



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfr)

± 5 % w.w.



Moc (czynna)P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Moc (pozorna)S



0.00 VA … 19.99 VA


20.0 VA … 199.9 VA


200 VA … 1999 VA


2.00 kVA … 3.70 kVA





0.01 VA


0.1 VA


1 VA


10 VA





±(5 % w.w. + 10 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Moc (bierna)Q



0.00 var … 19.99 var


20.0 var ... 199.9 var


200 var ... 1999 var


2.00 kvar … 3.70 kvar





0.01 var


0.1 var


1 var


10 var





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.



Współczynnik mocyPF



0.00 i … 1.00 i


0.00 c … 1.00 c





0.01

0.01





±(5 % w.w. + 5 cyfr)

±(5 % w.w. + 5 cyfr)





Współczynnik zawartości harmonicznych napięcia



THDU0.0 % … 99.9 %0.1 %±(5 % w.w. + 5 cyfr)



Współczynnik zawartości harmonicznych prądu



THDI



0 mA ... 999 mA


0.00 A … 16.00 A





1 mA


0.01 A





±(5 % w.w. + 5 cyfr)

± 5 % w.w.





Cosine fi





Cos fi





0.00 i … 1.00 i





0.01





±(5 % w.w. + 5 cyfr)


PrądI



0.00 c … 1.00 c

0 mA … 999 mA


1.00 A … 16.00 A





0.01


1 mA


0.01 A





±(5 % w.w. + 5 cyfr)

±(3 % w.w. + 5 cyfr)

± 3 % w.w.



Napięcie

U



0.0 V … 199.9 A


200 V … 264 V





0.1 V


1 V





±(3 % w.w. + 10 cyfr)

± 3 % w.w.





Test PRCD





7 Czas zadziałania





tΔN





0 ms … 300 ms (999 ms*)

(½xIΔN)0 ms … 300 ms (IΔN)


0 ms … 40 ms (5xIΔN)





1 ms

1 ms

1 ms





± 3 ms

± 3 ms

± 3 ms





7 Prąd zadziałania





IΔ





0.2x IΔN … 2.2x IΔN





0.05x IΔN





± 0.1x IΔN





Test RCD


8 Czas zadziałaniatΔN



0 ms … 300 ms (999 ms*) (½xIΔN)


0 ms … 300 ms (IΔN)


0 ms … 40 ms (5xIΔN)





1 ms



1 ms


1 ms





± 3 ms

± 3 ms

± 3 ms





8 Prąd zadziałania





IΔ





0.2x IΔN … 2.2x IΔN





0.05x IΔN





± 0.1x IΔN



Napięcie dotykoweUc



0.0 V … 19.9 V


20.0 V … 99.9 V





0.1 V


0.1 V





(-0 % / +15 %) w.w. ± 20 cyfr

(-0 % / +15 %) w.w.



Test przewodu PE (2-polowe, 3 polowe, S(3 polowe), S+)R



0.00 Ω … 19.99 Ω


20.0 Ω … 99.9 Ω


100.0 Ω … 199.9 Ω


200 Ω … 999 Ω





0.01 Ω


0.1 Ω


0.1 Ω


1 Ω





±(2 % w.w. + 2 cyfry)

± 3 % w.w.

± 5 % w.w.

Orientacyjna







FunkcjaZasada działania
10 Test przewodu PE (typ = K / Di (warystor)Napięcie jest przykładane pomiędzy zaciski PE wyłącznika PRCD-K. Wynik oceniony pozytywnie jeśli wyłącznik zadziała.
Przerwa w przewodzie PRCDNapięcie sieci jest podawane do głównego gniazda pomiarowego. Przyrząd po kolei dokonuje przerw w przewodach. Wynik oceniony pozytywnie jeśli wyłącznik zadziała.
11 Test PRCD sondą PENapięcie sieci jest podawane do głównego gniazda pomiarowego. Napięcie bezpieczne, ale powodujące zadziałanie sprawnego wyłącznika PRCD zostaje przyłożone do zacisku P/S.





FunkcjaWynikPrąd pomiarowy ZakresRozdzielczośćDokładność

Test EV RCD


12 Czas zadziałania

tΔNa.c.
d.c. pulsacyjny (A)



½xIΔN


IΔN


2xIΔN


5xIΔN





0.0 ms … 300.0 ms


0.0 ms … 300.0 ms


0.0 ms … 150.0 ms


0.0 ms … 40.0 ms





0.1 ms


0.1 ms


0.1 ms


0.1 ms





± 3 ms


± 3 ms


± 3 ms


± 3 ms



  d.c. wygładzony



½xIΔN






IΔN





10xIΔN





0.0 ms … 999.9 ms


1.0 ms … 9.99 ms


0.0 ms … 999.9 ms


1.0 ms … 9.99 ms


0.0 ms … 300.0 ms





0.1 ms


0.01 ms


0.1 ms


0.01 ms


0.1 ms





± 3 ms


± 30 ms


± 3 ms


± 30 ms


± 3 ms



12 Prąd zadziałaniaIΔN

a.c.
d.c. pulsacyjny (A)
d.c. wygładzony





0.2x IΔN … 1.1x IΔN


0.2x IΔN … 1.5x IΔN


1.5 mA … 6.0 mA





0.05x IΔN


0.05x IΔN


0.05x IΔN





±0.1x IΔN


±0.1x IΔN



±0.1x IΔN







FunkcjaZasada działania
Test diagnostyczny EVSE (A 1632)Ten test jest wykonywany w połączeniu z zewnętrznym adapterem testowym. Specyfikacja techniczna znajduje się w instrukcji obsługi analizatora A 1632.





Funkcja ZakresRozdzielczośćDokładność
Test przewodu PE (EV RCD)R
9 Test przewodu PE (Standardowy prąd pomiarowy)



0.00 Ω … 19.99 Ω


20.0 Ω … 99.9 Ω


100.0 Ω … 199.9 Ω


200 Ω … 999 Ω





0.01 Ω


0.1 Ω


0.1 Ω


1 Ω





±(2 % w.w. + 2 cyfyr)


± 3 % w.w.


± 5 % w.w.


Orientacyjna



9 Test przewodu PE (Niski prąd pomiarowy)



0.00 Ω … 19.99 Ω


20.0 Ω … 99.9 Ω


100.0 Ω … 199.9 Ω


200 Ω … 999 Ω





0.01 Ω


0.1 Ω


0.1 Ω


1 Ω





±(2 % w.w. + 2 cyfyr)


± 3 % w.w.

Orientacyjna

Orientacyjna







FunkcjaZasada działania
PolaryzacjaTryb normalny … napięcie pomiarowe (< 50V)

Tryb aktywny … napięcie pomiarowe (sieciowe)





Funkcja ZakresRozdzielczośćDokładność
18 Cęgowy pomiar prąduI
Idiff
Ipe



0.10 mA … 9.99 mA


10.0 mA … 99.9 mA


100 mA … 999 mA


1.00 mA … 9.99 mA


10.0 A … 24.9 mA





0.01 mA


0.1 mA


1 mA


0.01 A


0.1 A





±(5 % w.w. + 10 cyfry)


±(5 % w.w. + 5 cyfry)


±(5 % w.w. + 5 cyfr)


±(5 % w.w. + 5 cyfr)


±(5 % w.w. + 5 cyfr)



Flash test
13 Prąd a.c. (pozorny)		I



0.00 mA … 2.50 mA




0.01 mA





±(5 % w.w. + 5 cyfr)



Rezystancja izolacji (sprzęt spawalniczy)
14 Riso



Riso





0.00 MΩ … 19.99 MΩ


20.0 MΩ … 99.9 MΩ


100.0 MΩ … 199.9 MΩ





0.01 MΩ


0.1 MΩ


0.1 MΩ





±(3 % w.w. + 2 cyfry)


± 5 % w.w.


± 10 % w.w.



Napięcie wyjściowe



Um





0 V … 600 V





1 V





±(3 % w.w. + 2 cyfry)







Prąd upływu obwodu spawania (Ileak W-PEPatrz rozdział “Dane techniczne” w instrukcji obsługi adaptera 3-fazowego.
Prąd upływu w przewodzie ochronnym (Idiff)Patrz rozdział “Dane techniczne” w instrukcji obsługi adaptera 3-fazowego.
Napięcie bez obciążeniaPatrz rozdział “Dane techniczne” w instrukcji obsługi adaptera 3-fazowego.





Rezystancja izolacji (urządzenia medyczne)

14 RisoRiso



0.00 MΩ … 19.99 MΩ


20.0 MΩ … 99.9 MΩ






0.01 MΩ


0.1 MΩ






±(3 % w.w. + 2 cyfry)


± 5 % w.w.




Napięcie wyjścioweUm



0 V … 600 V





1V





±(3 % w.w. + 2 cyfry)





Prąd upływu urządzeń


15 Prąd upływu urządzeń (metoda bezpośrednia, różnicowa i zastępczaIeq



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)


± 5 % w.w.



Ulpe (metoda bezpośrednia, różnicowa, zastępcza)Ulpe



0 V … 299 V





0 V … 299 V




Moc (metoda bezpośrednia i różnicowa)P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.





Prąd upływu części stosowanych


16 Prąd upływu części stosowanych (metoda bezpośrednia i zastępcza)Iap



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)


± 5 % w.w.



Uap (metoda bezpośrednia i zastępcza)Uap



0 V … 299 V





1 V





±(2 % w.w. + 2 cyfry)



Moc (metoda bezpośrednia)P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)

± 5 % w.w.

± 5 % w.w.

± 5 % w.w.





Dotykowy prąd upływu (urządzenia medyczne)


5 Dotykowy prąd upływuItou



0.000 mA … 1.999 mA

2.00 mA … 19.99 mA





1 μA

0.01 mA





±(3 % w.w. + 3 cyfry)

± 5 % w.w.



UIpeUlpe



0 V … 299 V





1 V





±(2 % w.w. + 2 cyfry)



MocP



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)


± 5 % w.w.


± 5 % w.w.


± 5 % w.w.





Prąd upływu pacjenta


Prąd upływu pacjentaIp
Ip, a.c.
Ip, d.c.



0.000 mA … 1.999 mA


2.00 mA … 19.99 mA





1 μA


0.01 mA





±(3 % w.w. + 3 cyfry)


± 5 % w.w.



Moc (metoda bezpośrednia)P



0.00 W … 19.99 W


20.0 W … 199.9 W


200 W … 1999 W


2.00 kW … 3.70 kW





0.01 W


0.1 W


1 W


10 W





±(5 % w.w. + 5 cyfr)


± 5 % w.w.


± 5 % w.w.


± 5 % w.w.





Napięcie SELV/PELV


12 Napięcie (u trms, Uac)



U trms

U ac





0.0 V … 199.9 V


200 V … 264 V





0.1 V


1 V





±(2 % w.w. + 10 cyfr)


± 2 % w.w.



Voltage UdcU dc



0.0 V … 199.9 V


200 V … 264 V





0.1 V


1 V





±(2 % w.w. + 10 cyfr)


± 2 % w.w.



CzęstotliwośćCzęst.



0 Hz (DC)


15.0 Hz … 499.9 Hz





0.1 Hz





Orientacyjna

±(0,2 % w.w. + 1 cyfra)







FunkcjaZasada działania
Sprawdzenie bezpiecznikaKontroler bezpieczników, zintegrowany z urządzeniem OmegaEE XD jest przeznaczony do weryfikacji bezpieczników.
Sygnał dźwiękowy ciągły ... bezpiecznik sprawny
Brak sygnału dźwiękowego ... bezpiecznik przepalony
1 Zakres pomiarowy (zgodnie z PN-EN 61557-4)0.08 Ω … 199.9 Ω
Prąd pomiarowy0.2 A, 10 A, 25 A
Źródło prądu (przy nominalnym napięciu sieciowym, przy użyciu standardowych akcesoriów)

> 0.2 A @ R < 2 Ω

> 10 A @ R < 0.1 Ω @ 230 V

> 25 A przy zwartym obwodzie @ 230 V

Napięcie obwodu otwartego< 9 V a.c.
2 Zakres pomiarowy (zgodnie z PN-EN 61557-2)0.08 MΩ … 199.9 MΩ
Napięcia znamionowe Un250 V, 500 V (- 0 %, + 10 %)
Prąd zwarciowymaks. 2.0 mA
3 Zakres pomiarowy (zgodnie z PN-EN 61557-2)0.02 mA … 19.99 mA
Napięcie obwodu pomiarowego230 V a.c., 110 V a.c.
Wyświetlany jest prąd obliczony dla napięcia zasilania (110 V lub 230 V).
4 Zakres pomiarowy (zgodnie z PN-EN 61557-16)0.010 mA … 19.99 mA
Wpływ prądu obciążenia< 0.02 mA / A
5 Zakres pomiarowy (zgodnie z PN-EN 61557-160.010 mA … 19.99 mA
6 Zakres pomiarowy (zgodnie z PN-EN 61557-16)0.02 mA … 19.99 mA
Napięcie wyjściowe≤250 V a.c., maks, ≤2 mA
*Zgodnie z normą AS/NZS 3017
7 Typ prądu pomiarowegosinusoidalny (AC), pulsujący (A, F), DC wygładzony (B, B+)
Prądy pomiarowe (IΔN)10 mA, 15 mA, 30 mA
Wielkość prądu testowego (Norma dla PRCD to AS/NZS 3017)± 5%
Wielkość prądu testowego (ogólnie)-0/+10%
9 Zakres pomiarowy (zgodnie z PN-EN 61557-4)0.08 Ω … 199.9 Ω
Źródło prądu (przy nominalnym napięciu sieciowym, przy użyciu standardowych akcesoriów)> 0.2 A @ R < 2 Ω
Napięcie obwodu otwartego< 9 V a.c.
10 Napięcie obwodu otwartego24 V
Rezystancja wyjściowa220 Ω ± 10 % (IΔN = 30 mA), 620 Ω ± 10 % (IΔN = 10 mA)
11 Napięcie pomiarowe (aktywny)> 100 V a.c.
Maksymalny prąd< 1 mA
12 Źródło prąducca 5 mA @ R < 2 Ω
13 Napięcie otwartego obwodu pomiarowego1500 V, 3000 V (-0/+5%) @ napięcie zasilające 115 V, 230 V
Prąd zwarciowy< 3.5 mA
Rezystancja wyjściowa480 kΩ @ 1500 V, 960 kΩ @ 3000 V,
14 Zakres pomiarowy (zgodnie z PN-EN 61557-2)0.08 MΩ … 199.9 MΩ
Napięcie znamionowe Un500 V (- 0 %, + 10 %)
Prąd zwarciowymax. 2.0 mA
15 Zakres pomiarowy dla metody bezpośredniej i różnicowej (zgodnie z PN-EN 61557-16)0.010 mA … 19.99 mA
Zakres pomiarowy dla metody zastępczej0.020 mA … 19.99 mA
Wpływ prądu obciążenia (metoda różnicowa)< 0.02 mA/A
16 Zakres pomiarowy dla metody bezpośredniej (zgodnie z PN-EN 61557-16)0.010 mA … 19.99 mA
Zakres pomiarowy dla metody zastępczej (zgodnie z PN-EN 61557-16)0.020 mA … 19.99 mA
Źródło napięcia≤250 V a.c. maks, ≤2 mA
17 Typ wynikuTrue r.m.s (TRMS), AC, DC
Rezystancja wejściowaWejście P/S do uziemienia - 200 kΩ
Wejście PE do uziemienia - 200 kΩ
Nominalny zakres częstotliwości0 Hz (DC), 15 Hz … 500 Hz
Przepustowość1 kHz
18 Nominalny zakres częstotliwości50 Hz ... 200 Hz





Dane ogólne

Zasilanie
Napięcie zasilające110 V / 230 V AC, 50 Hz / 60 Hz
Tolerancja napięcia zasilającego±10 %
Maksymalny pobór mocy300 VA (bez obciążenia gniazda pomiarowego)
Maksymalne obciążenie10 A ciągle, 16 A krótkotrwale, 1.5 kW motor
Kategoria przepięciowaCAT II / 300V
Wysokość pracy≤ 2000 m
Kategorie pomiaroweCat II / 300 V
Gniazdo pomiaroweCat II / 300 V
Przewód pomiarowyCat II / 300 V
Wysokość pracy≤ 2000 m
Klasyfikacje ochrony
Zasilaniezasilanie sieciowe - Klasa I, tylko zasilanie bateryjne -  Klasa II
Stopień zanieczyszczenia2
Stopień ochronyIP 40, IP 20 (główne gniazdo pomiarowe)
ObudowaOdporny na wstrząsy plastik / przenośna
Środowisko pracyDo użytku wewnątrz
WyświetlaczKolorowy wyświetlacz TFT, 4,3 cala, 480 x 272 pikseli
Ekran dotykowyPojemnościowy
Klasyfikacje EMC
EmisjaKlasa B
OdpornośćŚrodowisko przemysłowe
Komunikacja
Pamięćzależy od rozmiaru karty microSD
Ilość portów RS2322
USB 2.0Standardowy port USB typu B
BluetoothKlasa 1
Wymiary (sz x w x d)31 cm × 13 cm × 25 cm
Waga6.1 kg
Warunki referencyjne
Zakres temperatur referencyjnych15 °C … 35 °C
Zakres wilgotności referencyjnej35 % … 65 % RH
Warunki pracy
Zakres temperatur roboczych0 °C … +40 °C
Maksymalna wilgotność względna (RH)85 % RH (0 °C … 40 °C), bez kondensacji
Warunki przechowywania
Zakres temperatur-10 °C … +60 °C
Maksymalna wilgotność względna

90 % RH (-10 °C … +40 °C)

80 % RH (40 °C … 60 °C)





Przyrządy z serii OmegaEE zapewniają możliwość testowania urządzeń zgodnie z poniższymi normami:

  • PN-EN 50699 Badania okresowe urządzeń elektrycznych
  • PN-EN 50678 Wymagania ogólne do badań bezpieczeństwa urządzeń elektrycznych po naprawie
  • PN-EN 62368-1 Urządzenia techniki fonicznej/wizyjnej, informatycznej i telekomunikacyjnej
  • PN-EN 62353 Medyczne urządzenia elektryczne - Badania okresowe oraz badania po naprawie medycznych urządzeń elektrycznych
  • PN-EN 60601 Medyczne urządzenia elektryczne1
  • PN-EN 60947-4 Arc welding equipment – Periodic inspection and testing2
  • PN-EN 62752 In-cable control and protection device for mode 2 charging of electric road vehicles (IC – CPD)





Zastosowanie

  • Badanie urządzeń elektrycznych
  • Badanie urządzeń medycznych
  • Badanie urządzeń spawalniczych
  • Badanie przewodów EV ładujących w trybie 23
  • Badanie przewodów EV ładujących w trybie 34
  • Testowanie wyłączników PRCD
  • Testowanie przenośnych rozdzielnic zasilających.
  • Testowanie urządzeń z wejściami nie uziemionymi (pływającymi) (unikalna funkcja pomiarowa).
  • Badanie urządzeń trójfazowych
  • 1Pokrywa część zakresu / 2Przy wykorzystaniu adaptera A 1422 / 3Przy wykorzystaniu adaptera A 1632 lub A 1532 / 4Przy wykorzystania adaptera A 1832





Funkcja pomiarowa

MI 3365

MI 3365 25A

MI 3365 M

MI 3365 F

Oględziny

+

+

+

+

Test bezpiecznika

+

+

+

+

Ciągłość przewodów ochronnych / rezystancja uziemienia ochronnego

prądem 200mA

+

+

+

+

Ciągłość przewodów ochronnych / rezystancja uziemienia ochronnego

prądem 10A, 25A

-

+

+

+

Rezystancja izolacji / rezystancja izolacji z sondą

+

+

+

+

Zastępczy prąd upływu / zastępczy prąd upływu z sondą

+

+

+

+

Różnicowy prąd upływu

+

+

+

+

Prąd upływu w przewodzie PE (metoda bezpośrednia)

+

+

+

+

Dotykowy prąd upływu

+

+

+

+

Prąd upływu wejścia nieuziemionego (pływającego)(metoda bezpośrednia i różnicowa)

+

+

+

+

Dotykowy prąd upływu wejścia nieuziemionego (pływającego)(metoda bezpośrednia)

+

+

+

+

Test polaryzacji / aktywny test polaryzacji

+

+

+

+

Moc (P, S, Q, PF, THDu, THDi, Cos fi, I, U)

+

+

+

+

Test wył. PRCD (2 polowe, 3 polowe, K/Di (warystor), S (3-polowe)

+

+

+

+

Testowanie IC-CPD, EV-RCD, (test przewodu PE, prąd zadziałania, czas zadziałania)

+

+

+

+

Napięcie SELV/PELV

+

+

+

+

Test diagnostyczny EVSE

+

+

+

+

Test wył. RCD (typ A, AC, B, B+, F)

+

+

+

+

Test wytrzymałości dielektrycznej - Flash test (1500V, 3000V)

-

-

-

+

Prąd upływu urządzenia (metoda bezpośrednia, różnicowa, zastępcza), IEC/PN-EN 62353

-

Opcja

+

-

Prąd upływu części stosowanych zgodnie z IEC/PN-EN 62353

-

Opcja

+

-

Prąd upływu pacjenta zgodnie z IEC/PN-EN 62353, IEC/PN-EN 60601

-

Opcja

+

-

Prąd upływu obwodu spawania, (z opcjonalnym adapterem A 1422) zgodnie z IEC/PN-EN 60974-4

+

+

+

+

Prąd upływu obwodu pierwotnego, (z opcjonalnym adapterem A 1422) zgodnie z IEC/PN-EN 60974-4

+

+

+

+

Napięcie na zaciskach obwodu spawania w stanie bez obciążenia, (z opcjonalnym adapterem A 1422) zgodnie z IEC/PN-EN 60974-4

+

+

+

+

Pomiar prądu cęgami (z opcjonalnymi cęgami A 1283)

+

+

+

+

Sprawdzenia funkcjonalne

+

+

+

+

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.



Zestawy MI 3365 / MI 3365 25A / MI 3365 M

  • Miernik MI 3365 OmegaEE XD
  • A 1493 Przewód zasilający L=2m 1.5mm2 EU, 2 szt.
  • A 1340 Przewód pomiarowy, L=1,5m 2,5mm2, czarny
  • A 1014 Sonda ostrzowa, czarna, CAT III 1000V
  • A 1013 Sonda krokodylkowa, czarna, CAT III 1000V

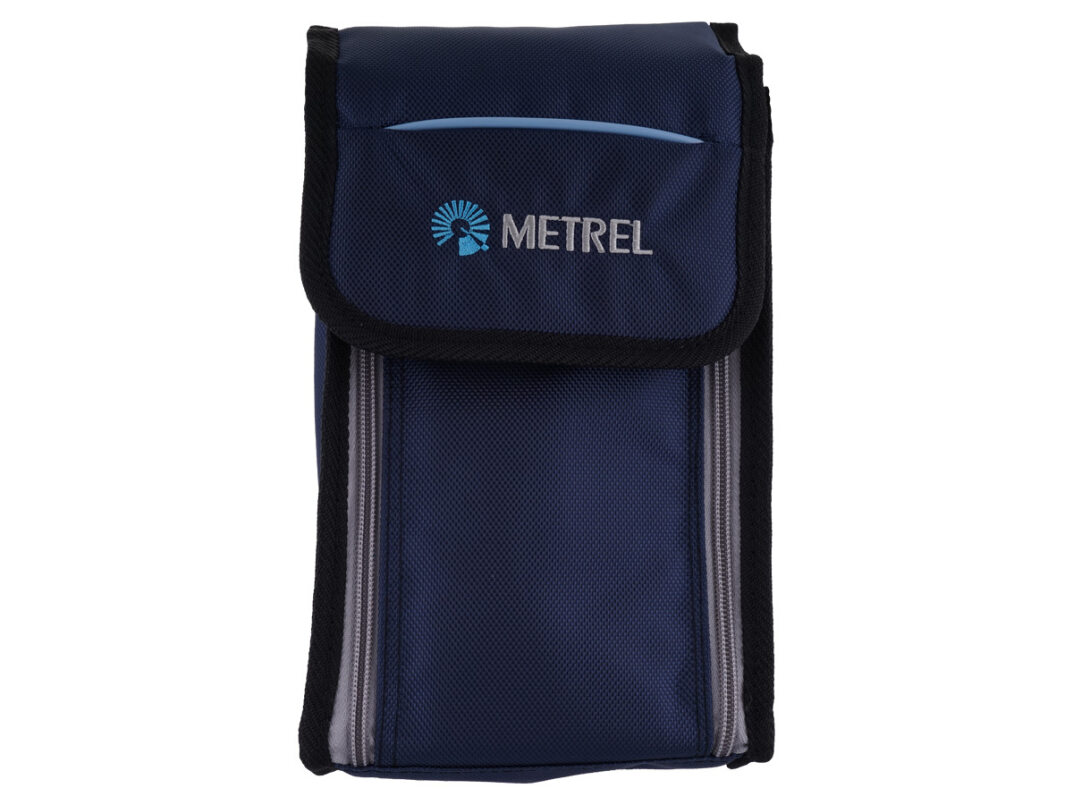

  • A 1271 Torba transportowa na akcesoria, Rozmiar: S
  • A 1727 Przewód USB L=1m
  • Instrukcja obsługi
  • Świadectwo wzorcowania
  • Oprogramowanie Metrel ES Manager (wersja Advanced)









Zestawy MI 3365 F

  • Miernik MI 3365 OmegaEE XD
  • A 1493 Przewód zasilający L=2m 1.5mm2 EU, 2 szt.
  • A 1340 Przewód pomiarowy, L=1,5m 2,5mm2, czarny
  • A 1014 Sonda ostrzowa, czarna, CAT III 1000V
  • A 1013 Sonda krokodylkowa, czarna, CAT III 1000V
  • A 1047 Przewód pomiarowy, L=2m, 0,75mm2, czerwony
  • A 1064 Sonda krokodylkowa, czerwona, CAT III 1000V
  • A 1271 Torba transportowa na akcesoria, Rozmiar: S
  • A 1727 Przewód USB L=1m
  • Instrukcja obsługi
  • Świadectwo wzorcowania
  • Oprogramowanie Metrel ES Manager (wersja Advanced)

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

A 1322
Aktywny adapter
3-fazowy

Wielofunkcyjny adapter pomiarowy A 1322 został
zaprojektowany do diagnostyki oraz okresowego
sprawdzania 3-fazowych maszyn i urządzeń
elektrycznych.

A 1422
Aktywny adapter
3-fazowy Plus

Wielofunkcyjny adapter pomiarowy A 1422 został
zaprojektowany do diagnostyki oraz okresowego
sprawdzania 3-fazowych maszyn oraz urządzeń
elektrycznych i spawalniczych.

A 1632 e-Mobility
Analyser
Analizator EVSE		Analizator Metrel A 1632 e-Mobility Analyser jest
specjalnym narzędziem dedykowanym do wykonywania badań diagnostycznych stacji/przewodów ładowania pojazdów elektrycznych EVSE.

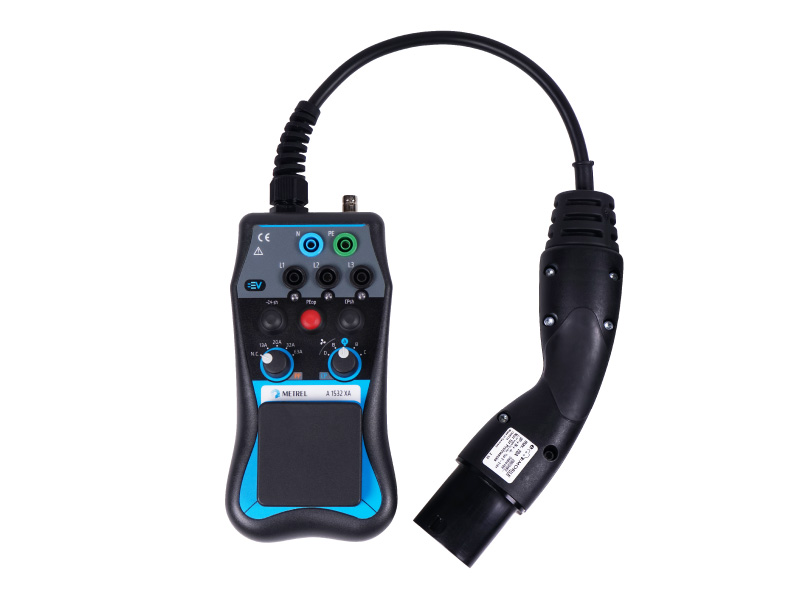

A 1532 XA Adapter do badania punktów ładowania pojazdów elektrycznych (EVSE)Adapter jest używany do sprawdzenia bezpieczeństwa oraz poprawności funkcjonowania stacji ładowania pojazdów elektrycznych (EVSE).  Został zaprojektowany do testowania stacji ładowania w trybie 3 wyposażonych we wtyczkę typu 2.

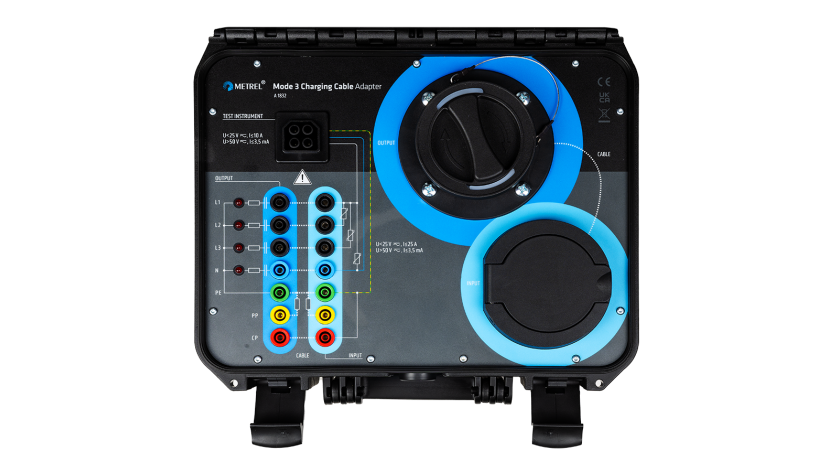

A 1832 Adapter przewodów ładujących w trybie 3Adapter jest używany do testowania bezpieczeństwa elektrycznego kabli ładowania pojazdów elektrycznych ze złączami typu 2.
A 1207 Adapter TrójfazowyTrójfazowy adapter Metrel do pomiaru zastępczego prądu upływowego, rezystancji izolacji i ciągłości
A 1556 Adapter do urządzeń medycznychAdapter ułatwiający pomiary urządzeń medycznych z aplikatorami.
A 1316 Adapter trójfazowy (16 A CEE-Schuko)Trójfazowy adapter 16 A CEE-Schuko do testowania trójfazowych urządzeń.
A 1317 Adapter trójfazowy (32 A CEE-Schuko)Trójfazowy adapter 32 A CEE-Schuko do testowania trójfazowych urządzeń.
A 1388 Adapter Schuko / SchukoAdapter jednofazowy z odseparowanymi przewodami do pomiaru prądu upływu za pomocą cęgów.
A 1389 Adapter CEE 5-P 16A / CEE 5-P 16AAdapter trójfazowy 16A z odseparowanymi przewodami do pomiaru prądu upływu za pomocą cęgów.
A 1390 Adapter CEE 5-P 32A / CEE 5-P 32AAdapter trójfazowy 32A z odseparowanymi przewodami do pomiaru prądu upływu za pomocą cęgów.
Metrel A 1579 Cęgi prądoweCęgi do pomiaru prądów upływu.
A 1488 Drukarka etykiet, BluetoothDrukarka etykiet z wynikiem badania i kodem kreskowym / QR.
A 1489 Drukarka etykiet, przewodowaDrukarka etykiet z wynikiem badania i kodem kreskowym / QR.

A 1520 Etykiety do drukarek A 1488 / A 1489

Rolka z etykietami (250 szt.)

S 2062 Zestaw do wydruku etykiet z drukarką ZEBRA ZD411

Drukarka marki Zebra z akcesoriami umożliwiającymi podłączenie do mierników marki Metrel.

A 1450 Dodatkowe rolki do drukarki S 2062Zestaw 2500 szt.
A 1628 Dodatkowe rolki do drukarki S 2062Zestaw 800 szt.
A 1610 Adapter do pomiaru ciągłościAdapter umożliwiający testowanie ciągłości uziemienia między dwoma punktami prądem pomiarowym 10 i 25 A.
A 1694 Sonda commanderUmożliwia zdalne wykonywanie testów na dużych obiektach, gdzie sonda testowa jest oddalona od przyrządu pomiarowego.

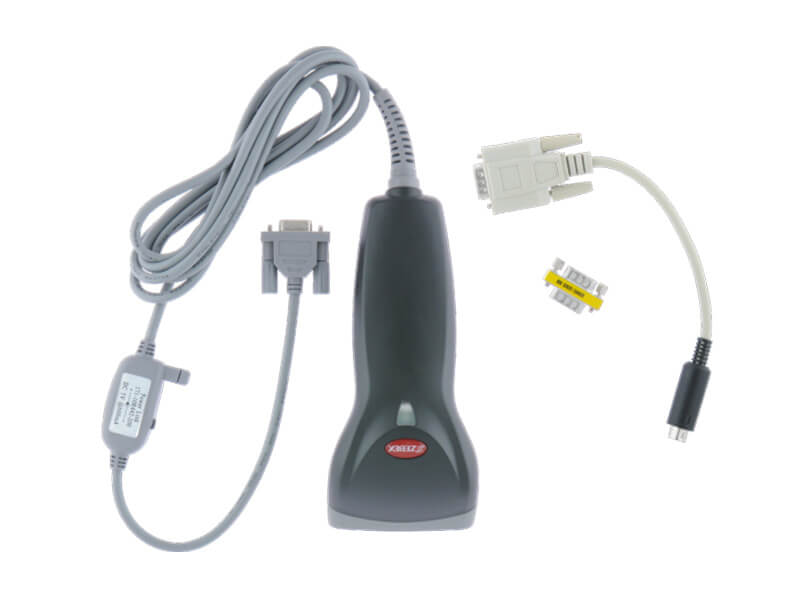

A 1105 Czytnik kodów kreskowychPrzewodowy skaner kodów kreskowych.
A 1105 2D Skaner kodów kreskowych 2DPrzewodowy skaner kodów kreskowych.
A 1652 Skaner kodów kreskowych (Bluetooth)Bezprzewodowy skaner kodów kreskowych i QR.
A 1653 Skaner kodów kreskowych / QR (Bluetooth)Bezprzewodowy skaner kodów kreskowych i QR.

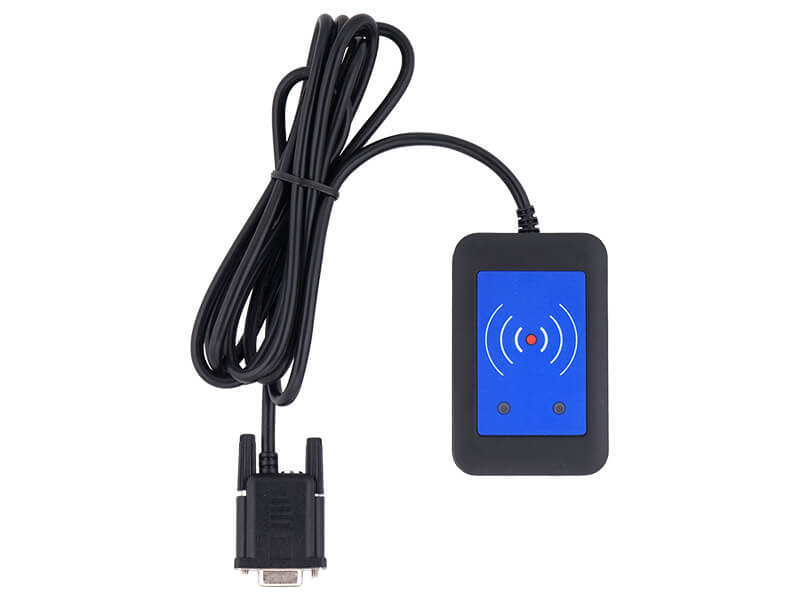

A 1571 Urządzenie odczytu/zapisu NFCAkcesorium do programowania i odczytywania tagów NFC.

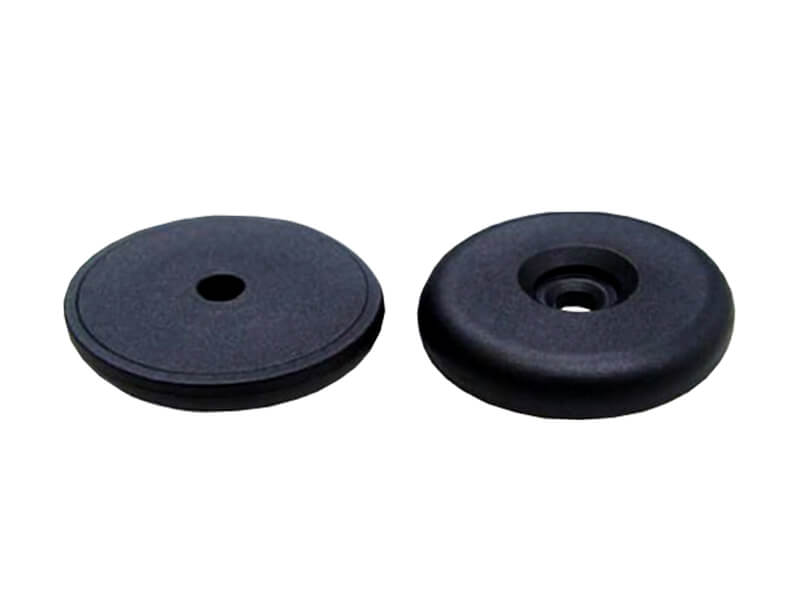

A 1572 Etykiety NFCSamoprzylepne etykiety NFC, fi 34 mm, 50 szt.

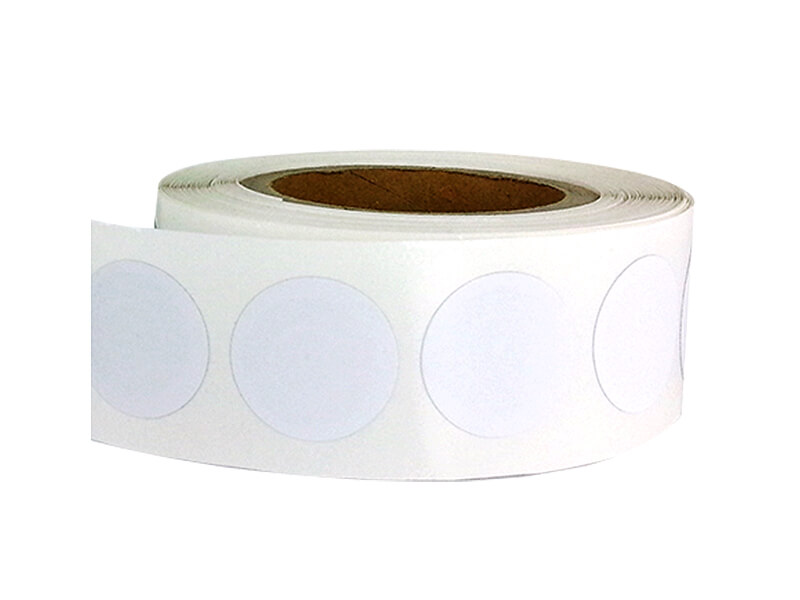

A 1573 Etykiety NFCSamoprzylepne etkiety NFC, fi 29 mm, 50 szt.
A 1574 A 1574 Opaski kablowe NFCOpaski kablowe NFC, L 130 mm, 50 szt.

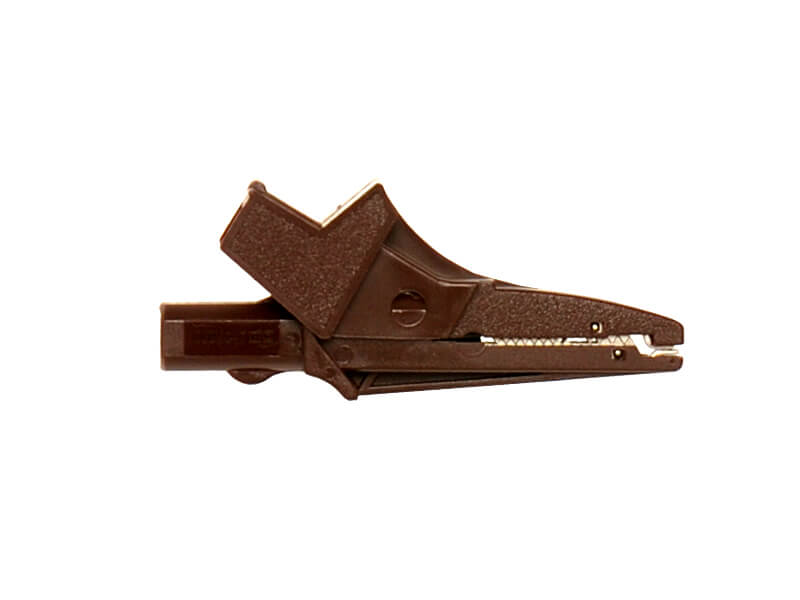

A 1297 Krokodylek brązowySonda krokodylkowa w kolorze brązowym
A 1309 Krokodylek zielonySonda krokodylkowa w kolorze zielonym.
A 1298 Sonda ostrzowa, brązowaSonda ostrzowa w kolorze brązowym.
A 1062 Sonda ostrzowa, zielonaSonda ostrzowa w kolorze zielonym.

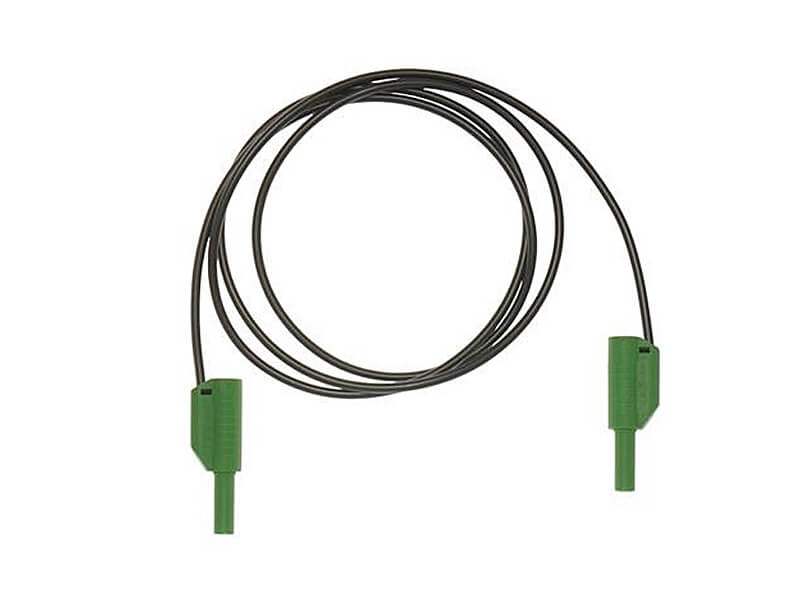

A 1341 Przewód pomiarowy, zielony, 1.5 m.

Zielony przewód pomiarowy o długości 1,5 m.

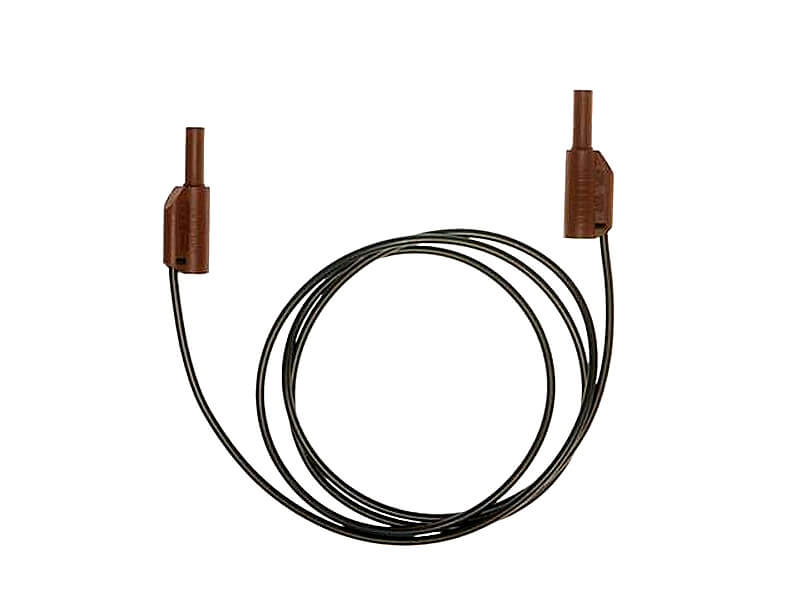

A 1342 Przewód pomiarowy, brązowy, 1.5 m.Brązowy przewód pomiarowy o długości 1,5 m.

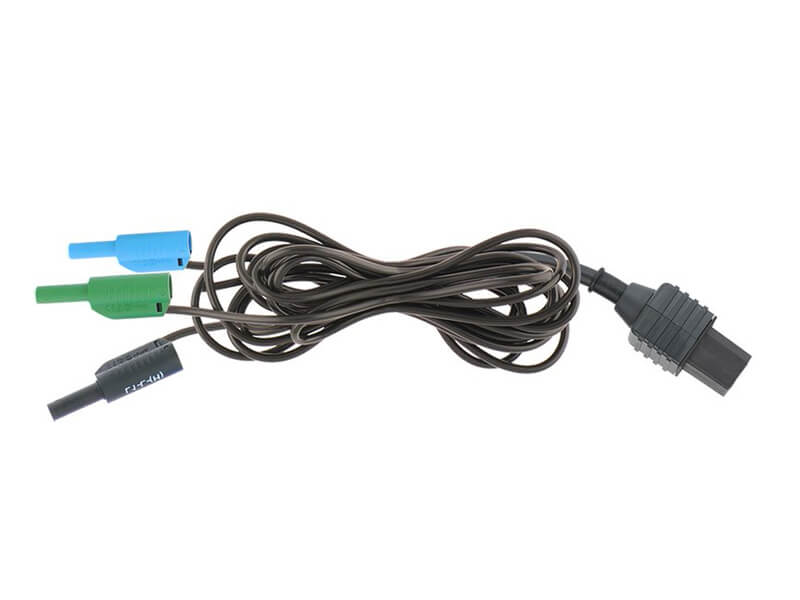

A 1670 Adapter IEC - bananAdapter z gniazda IEC na złącza bananowe 4 mm.

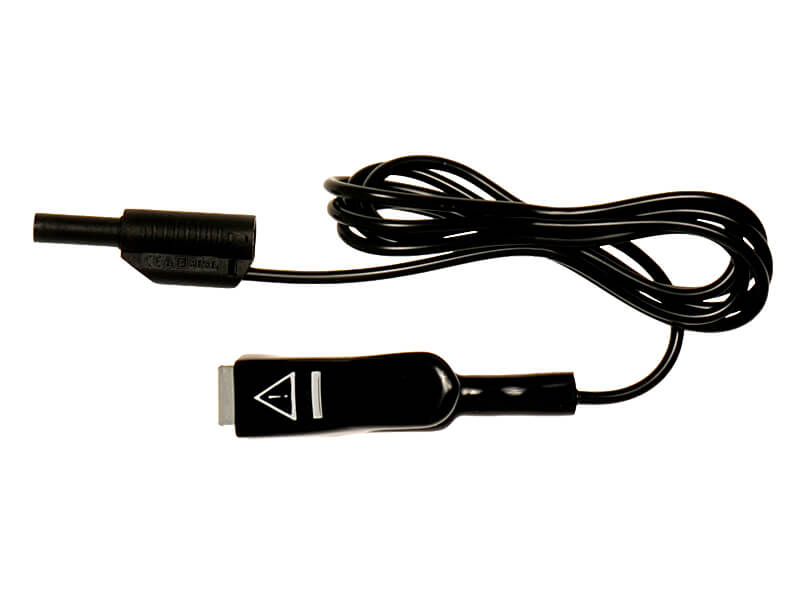

A 1331 Przewód z krokodylkiemCzarny przewód pomiarowy o długości 1,5 m, zakończony sondą krokodylkową.
A 1578 Adapter RS232 - USBAdapter do podłączenia klawiatury zewnętrznej.

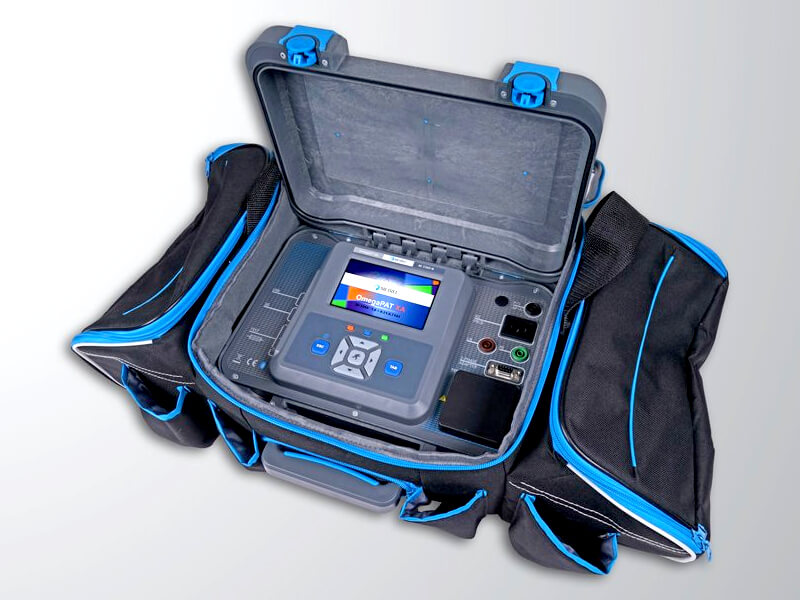

A 1550 Duży futerałDuży futerał transportowy z kieszeniami bocznymi do przechowywania akcesoriów.
P 1101 Klucz licencyjnyKlucz licencyjny do wersji Advanced oprogramowania Metrel ES Manager
P 1102-AND Klucz licencyjnyKlucz licencyjny do oprogramowania na urządzenia mobilne - aMESM
P 1301 Klucz licencyjny do MI 3365Klucz licencyjny do odblokowania funkcji testowania urządzeń medycznych (zgodnie z normą EN 62353) w MI 3365 25A.
P 1102 Klucz licencyjny z profilem FW i licencją ADVANCED MESMKlucz licencyjny z profilem przystosowanym dla wybranego kraju i licencją ADVANCED MESM.
A 1286 Sonda szczotkowaSonda pomiarowa, szczotkowa, zapewnia odpowiedni kontakt galwaniczny podczas pomiarów na częściach obrotowych, płaskich powierzchniach, połączeniach śrubowych itp. Wyposażona w standardowe złącze 4 mm.
A 1271 Mały przenośny futerałFuterał na akcesoria pomiarowe.

Ostatnio przeglądane produkty

Usługi dodatkowe

Jeśli są Państwo zainteresowani odbyciem szkolenia z obsługi przyrządu po zakupie, zachęcamy do kontaktu za pośrednictwem dedykowanej strony Akademia Merserwis. Jednocześnie informujemy, że o ile dokładamy wszelkich starań i nieustannie powiększamy zakres dostępnych szkoleń to jest możliwe, że przeprowadzenie szkolenia dla tego urządzenia będzie na ten moment niemożliwe.

Miernik standardowo posiada świadectwo wzorcowania na wyposażeniu.



Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniem przyrządów pomiarowych.



Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie.



W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Badawczo-Wzorcującym Merserwis.

Miernik standardowo posiada 24 miesiące gwarancji.



W przypadku napraw gwarancyjnych i pogwarancyjnych prosimy o kontakt z autoryzowanym Serwisem Merserwis.

Merserwis Przelewy24 DotPay Blik
