GW Instek GSM-20H10 to źródło mierzące (SMU) posiadające bardzo stabilne źródło zasilania prądem DC oraz wbudowany multimetr laboratoryjny z rozdzielczością 6 ½ cyfry. Podczas pracy miernik może być używany zarówno jako źródło napięcia, źródło prądu, woltomierz, amperomierz, omomierz co idealnie nadaje się do oceny charakterystyki komponentów i zastosowań testowych podczas produkcyjnych m.in. nanomateriałów czy komponentów, sprawdzania architektury półprzewodnikowej, materiałów organicznych, wysokoefektywnych źródeł oświetlenia, elementów pasywnych, analizy charakterystyki materiałów itp.
- Maksymalne parametry ±210V / ±1.05A / 22W
- 4 tryby wyjść sekwencyjnych (Stair, Log, SRC-MEM, Custom) z możliwością ustawienia do 2500 punktów nastaw
- Wbudowane zabezpieczenia nadnapięciowe (OVP) i temperaturowe (OTP)
- Dokładność podstawowa 0,012% z rozdzielczością 6 ½ cyfr
- Regulowana częstotliwość próbkowania
- Tryb opóźnionego pomiaru źródła (Source Delay Measure)
- 2-, 4- i 6-przewodowe tryb pomiaru z funkcją Remote Sense
- Wyświetlacz z funkcją zmiany wyświetlanej rozdzielczości
- Wbudowana funkcja Limit
- 5 wbudowanych funkcji obliczeniowych
- Wyświetlacz 4,3” LCD z klawiaturą numeryczną
- Wbudowany bufor pamięci z zegarem RTC
- Interfejsy: RS-232, USBTMC, LAN, GPIB (opcja)
GW Instek GSM-20H10 zapewnia pełną pracę w czterech kwadratach mocy. W pierwszym i trzecim kwadracie działa jako źródło zasilania urządzenia, dostarczając energię do obciążenia. Natomiast w drugim i czwartym kwadracie funkcjonują jako obciążenie, pobierając energię. Miernik pozwala na pomiar napięcia, prądu i rezystancji z dokładnością do 0,012% i rozdzielczością 1µV/10pA/10µΩ podczas działania źródła w funkcji zasilania lub obciążenia.
Częstotliwość próbkowania GSM-20H10 wynosi do 50k próbek na sekundę, umożliwia to dokładną analizę charakterystyki badanego urządzenia lub materiału. Duży ekran o przekątne 4.3” umożliwia jednoczesne wyświetlanie wszystkich ustawionych parametrów i wyników pomiarów na ekranie. Dodatkowo miernik posiada funkcję SDM (ang. Source Delay Measure) umożliwiającą opóźnienie startu próbkowania podczas niestabilnego sygnału pomiarowego, zapobiega to przechwytywaniu niestabilnego sygnału i błędnej ocenie wyników. GSM-20H10 posiada wbudowane 4 tryby wyjścia sekwencyjnego (Stair, Log, SRC-MEM, Custom), które mogą obsługiwać do 2500 punktów sekwencji wyjściowej.
Konstrukcja GSM-20H10 oferuje zabezpieczenie nadnapięciowe OVP i temperaturowe OTP. Konstrukcja trybu OVP umożliwia użytkownikowi na samodzielne określenie zakresu zabezpieczenia napięciowego. Natomiast tryb OTP skutecznie zapobiega generowaniu błędów pomiarowych spowodowanych dryftem temperatury podczas procesu testowania. Dodatkowo źródło obsługuje standardowe polecenia SCPI, posiada interfejsy RS-232, USBTMC, LAN i GPIB (opcja), pozwalając na łatwe podłączenia miernika do już istniejącego systemu lub wymianę starego miernika na nowy. GW Instek GSM-20H10 jest w 100% kompatybilny z komendami źródła mierzącego Keithley 2400.
MAKSYMALNE PARAMETRY ±210V / ±1.05A / 22W
Wyjście źródła mierzącego GSM-20H10 posiada dwa zakresy.
Pierwszy zakres napięcia wynosi ±21 V / ±1,05 A.
Drugi zakres napięcia wynosi ±210 V / ±105 mA.
Maksymalna moc źródła wynosi 22 W.
GSM-20H10 zapewnia czterokwadrantowych pomiar energii bez ograniczenia i przełączania cyklu pracy.

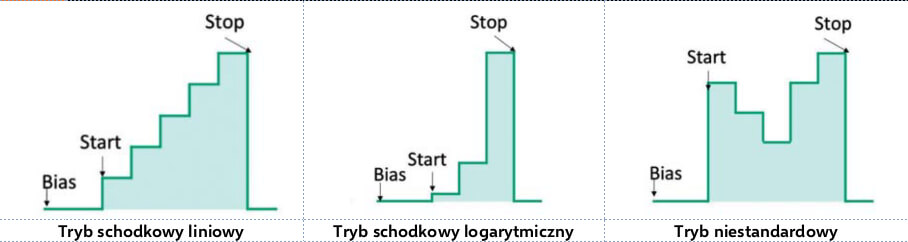

WBUDOWANE 4 TRYBY WYJŚĆ SEKWENCYJNYCH, DO 2500 PUNKTÓW
Źródło mierzące GSM-20H10 pozwala na ustawienie 4 trybów wyjść sekwencyjnych: schodkowy liniowy, schodkowy logarytmiczny, SRC-MEM (pamięć źródła) i niestandardowy (zdefiniowany samodzielnie). Podane tryby pozwalają użytkownikowi na szybkie wygenerowanie wybranej wartości wyjściowej. Całkowita liczba punktów sekwencji wynosi 2500 punktów.

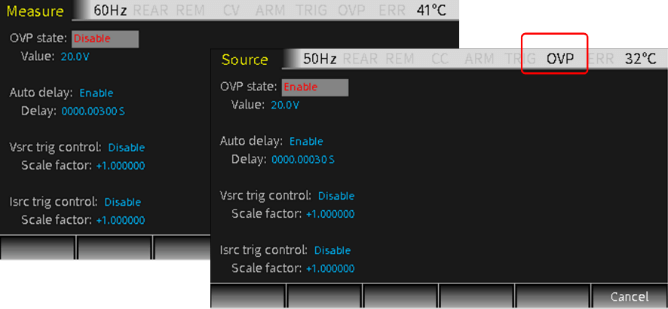

ZABEZPIECZENIA OVP / OTP
GW Instek GSM-20H10 oferuje zabezpieczenia nadnapięciowe (OVP) i temperaturowe (OTP). W przypadku zabezpieczenia OVP, użytkownik może ustawić własny zakres napięciowy, natomiast zabezpieczenia OTP pozwala skutecznie zapobiegać powstawaniu błędów pomiarowych spowodowanych dryftem temperatury podczas długotrwałych testów.

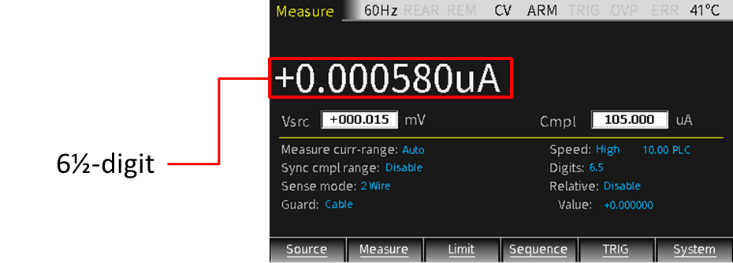

DOKŁADNOŚĆ 0.012% Z ROZDZIELCZOŚCIĄ 6 ½
GSM-20H10 zapewnia dokładność pomiaru do 0,012% i posiada wyświetlacz o rozdzielczości 6 ½ cyfry, pozwala to użytkownikowi na uzyskanie dokładnych pomiarów nawet podczas pomiaru małych sygnałów.
REGULOWANA CZĘSTOTLIWOŚĆ PRÓBKOWANIA
| TRYB PRÓBKOWANIA | FAST | MEDIUM | NORMAL | HIGH | INNY |
| Częstotliwość, NPLC | 0.01 | 0.1 | 1 | 10 | wybieralna |
| Cyfry | 3½ | 4½ | 5½ | 6½ | wybieralna |
Częstotliwość próbkowania GSM-20H10 może być regulowana. Użytkownik może wybrać częstotliwość próbkowania od 0,01 PLC do 10 PLC w zależności od własnych potrzeb.
NPLC oznacza liczbę cykli linii zasilającej, dla częstotliwość sieci energetycznej wynoszącej 50Hz, 1 PLC oznacza czas 20ms, 2PLC oznacza czas 40ms itd.
TRYB OPÓŹNIONEGO POMIARU ŹRÓDŁA (SOURCE DELAY MEASURE)
Jeżeli początkowy stan wyjścia źródła jest niestabilny, a użytkownik potrzebuje natychmiast po włączeniu źródła przeprowadzić pomiar. Użytkownik może rozpocząć pomiar w trybie opóźnionego pomiaru źródła (SDM), który pozwala rozpocząć pomiar dopiero po przejściu niestabilnego okresu pomiarowego. Pozwala to na pominięcie niestabilnych wyników i uzyskanie jedynie części stabilnych wyników pomiarów. Zakres opóźnienia GSM-20H10 można ustawić w zakresie od 0 do 9999.999 sekund.

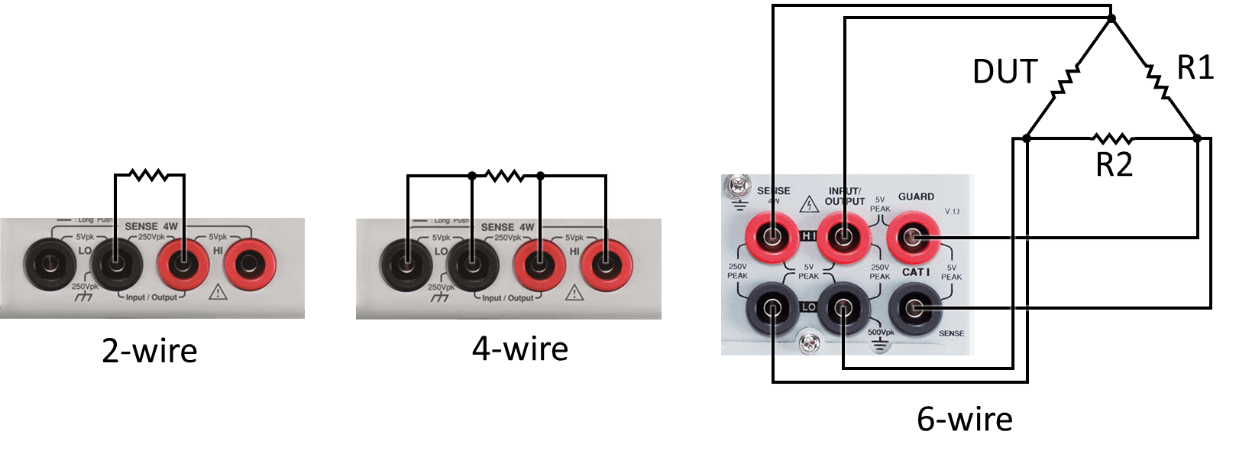

2-, 4- I 6-PRZEWODOWE TRYB POMIARU Z FUNKCJĄ REMOTE SENSE
Oprócz pomiaru 2-przewodowego, GSM-20H10 umożliwia również pomiar 4-przewodowy i 6-przewodowy pomiar rezystancji.
Pomiar 4-przewodowy eliminuje wpływ rezystancji przewodów, umożliwiając dokładny pomiar małych rezystancji, mniejszych od 100 Ω przy dużych prądach. Pomiar 6-przewodowy pozwala na połączenie zalet pomiaru 4-przewodowe wraz z zapewnieniem odwzorowania charakterystyki rezystancji badanego obiektu poprzez eliminację wpływu wewnętrznej rezystancji równoległej lub sond będących zanieczyszczonych, umożliwiając pomiar małych rezystancji.

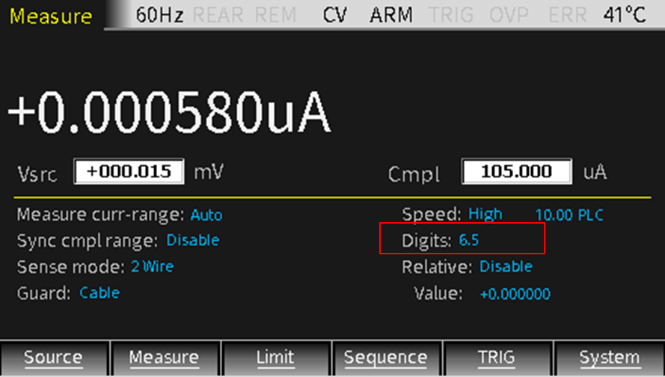

ZMIENNA ROZDZIELCZOŚĆ WYŚWIETLACZA
Rozdzielczość wyświetlacz GSM-20H10 jest regulowany. Użytkownik w zależności od swoich potrzeb może wybrać liczbę wyświetlanych cyfr spośród 4 trybów: 3½, 4½, 5½, 6½.
WBUDOWANA FUNKCJA LIMIT
GW Instek GSM-20H10 posiada 3 wbudowane funkcje Limit z wbudowaną oceną PASS/FAIL zmierzonych wyników, łącznie źródło mierzące może przeprowadzić 11 zestaw pomiarów.
WBUDOWANE 5 FUNKCJI OBLICZENIOWYCH
GSM-20H10 posiada 5 wbudowanych funkcji obliczeniowych: Moc (Power), Kompensacja offsetu rezystancji (CompOhms), Współczynnik napięciowy (Vceoff), Alfa Warystora (VarAlpha) i Odchylenie procentowe (Dev).
