GW Instek SPS-A to nowoczesny, programowalny zasilacz laboratoryjny impulsowy DC, posiadający precyzji enkoder i serię zabezpieczeń OVP, OCP, OTP które zabezpieczają testowanych układ. Seria zastępując starsze modele serii SPS, zasilacze z tej serii oferują cyfrowe sterowanie za pomocą niezawodnego enkodera, czytelny wyświetlacz TFT LCD o przekątnej 2.4 cala oraz kluczową w laboratoriach R&D funkcję kompensacji spadku napięcia (Remote Sensing). To idealny zasilacz warsztatowy 360W dla inżynierów projektantów, działów kontroli jakości oraz serwisów elektroniki, którzy wymagają powtarzalności i absolutnej ochrony podłączonych prototypów.
Najważniejsze cechy zasilacza GW Instek SPS-A
- Moc wyjściowa 360W w pięciu wariantach napięciowo-prądowych (od 12 V / 30 A do 60 V / 6 A).
- Kompensacja spadku napięcia (Remote Sensing 2W/4W) gwarantująca precyzję bezpośrednio na badanym obiekcie.
- Wielopoziomowe zabezpieczenia: OVP, OCP (ochrona nadnapięciowa i nadprądowa), sprzętowe OTP (ochrona termiczna) oraz fizyczny bezpiecznik (Fuse Protection).
- Cyfrowe pokrętło z enkoderem zapewniające większą stabilność, trwałość i precyzję niż klasyczne potencjometry.
- Wysoka rozdzielczość: ustawienia na poziomie 10 mV / 10 mA oraz odczyt 10 mV / 1 mA, poprawiająca jakość i niezawodność testów.
- Pamięć trzech najczęściej używanych ustawień (M1, M2, M3) oraz konfiguracja stanu po włączeniu zasilania.
- Przycisk aktywacji wyjścia (Output On/Off) oraz blokada panelu (Panel Lock).
- Złącze Control I/O do zdalnego sterowania stanem wyjścia i monitorowania alarmów.
- Czytelny ekran TFT LCD 2.4" umożliwiający intuicyjną pracę i minimalizujący ryzyko pomyłek.
- Kompatybilność z opcjonalnymi zestawami do montażu w szafach Rack (GRA-441-J / GRA-441-E) – możliwość montażu do 4 jednostek.

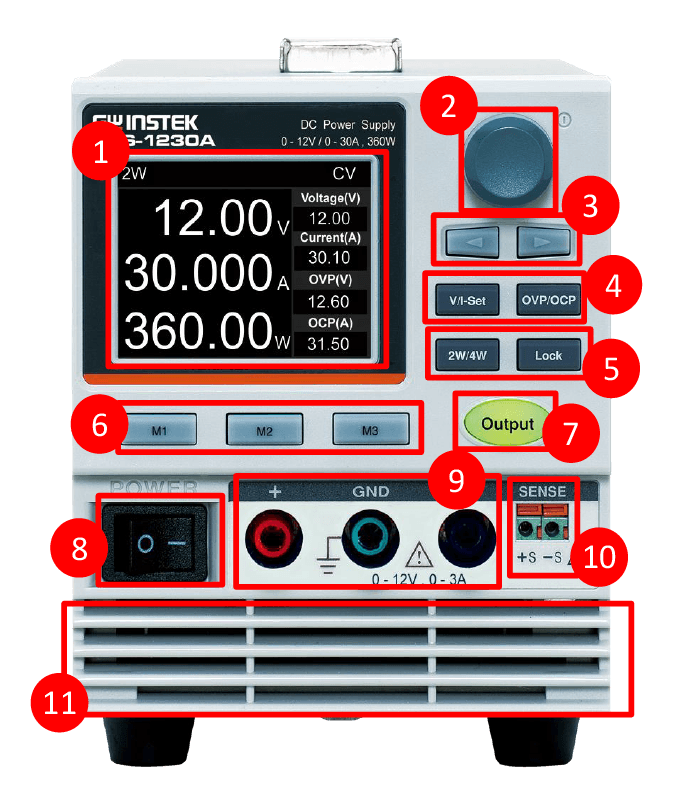

 | 1. Wyświetlacz LCD 2,4 cala 2. Pokrętło regulacji / potwierdzenia wartości 3. Klawisze strzałek, do regulacji wartości 4. Ustawianie napięcia / prądu / OVP / OCP 5. Klawisz ustawienia funkcji kompensacji i blokady panelu 6. Funkcja pamięci wewnętrznej 7. Przełącznik wyjścia zasilania 8. Wyłącznik 9. Zaciski wyjścia 10. Zacisk zdalnej kompensacji napięcia 11. Obszar odprowadzania ciepła |

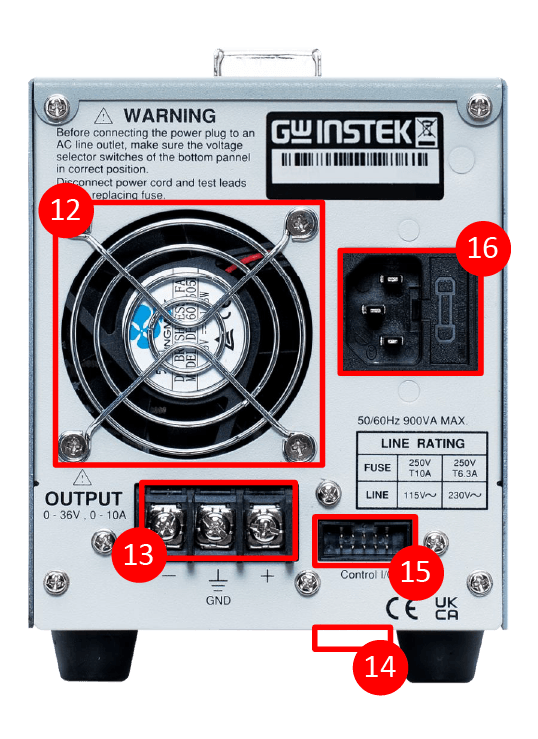

| 12. Wentylator chłodzący 13. Zacisk wyjścia zasilania 14. Przełącznik wyboru napięcia wejściowego AC (spód urządzenia) 15. Złącza zewnętrznych wejść/wyjść (I/O) 16. Zacisk wejściowy zasilania AC |
Niezawodność i precyzja sterowania oraz wysoka rozdzielczość

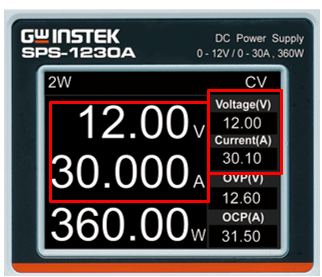

W przeciwieństwie do tradycyjnych potencjometrów analogowych (VR), które są podatne na zużycie mechaniczne i dryft temperaturowy, zasilacz programowalny z serii SPS-A wykorzystuje cyfrowe pokrętło oparte na enkoderze. Zapewnia to nie tylko znacznie większą stabilność i powtarzalność wyników, ale także trwalsze, bardziej wyczuwalne w dotyku sterowanie i możliwość precyzyjnej regulacji. W połączeniu z wysoką rozdzielczością ustawień (10 mV / 10 mA) oraz odczytu (10 mV / 1 mA), urządzenie znacznie przewyższa podstawowe zasilacze, umożliwiając wykonywanie wyjątkowo czułych pomiarów.
Wielopoziomowe bezpieczeństwo dla testowanych prototypów
Sprzęt wyposażono w kompleksowy system ochrony. Zabezpieczenie nadnapięciowe (OVP) i nadprądowe (OCP) automatycznie odcinają wyjście po przekroczeniu krytycznych progów, chroniąc układ przed spaleniem. Zabezpieczenie termiczne (OTP) to mechanizm sprzętowy, który natychmiast interweniuje w przypadku wykrycia nienormalnej temperatury. Całość uzupełnia fizyczna ochrona bezpiecznikowa (Fuse Protection), która skutecznie zapobiega uszkodzeniom obwodów na skutek przeciążeń lub zwarć obciążenia (DUT).
Kompensacja spadku napięcia (Remote Sensing 2W/4W)
Prowadzenie przewodów zasilających do badanego obiektu (DUT) zawsze wiąże się ze stratami napięcia wynikającymi z rezystancji okablowania. Zasilacze laboratoryjne GW Instek SPS-A eliminują ten problem dzięki wbudowanej funkcji Remote Sensing z możliwością wyboru trybu 2W lub 4W, zapewniając automatyczną kompensację spadków. Zasilacz mierzy faktyczne napięcie na zaciskach obciążenia, dostarczając układowi dokładnie takie wartości, jakie ustawiono na panelu. Należy jedynie pamiętać, by do testów dobierać przewody, na których spadek napięcia jest mniejszy niż maksymalne możliwości kompensacyjne zasilacza.
Pamięć, kontrola wyjścia i blokada panelu

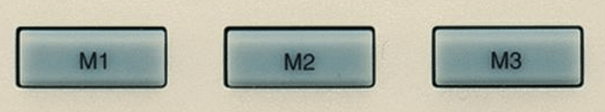

Dla optymalizacji codziennej pracy, zasilacz oferuje trzy banki pamięci (M1-M3) pozwalające na błyskawiczne wywołanie często używanych ustawień napięcia i prądu, a także możliwość konfiguracji stanu zasilacza zaraz po włączeniu zasilania (power-on state). Niezależny przycisk Output On/Off pozwala inżynierom całkowicie podłączyć i skonfigurować obwód przed podaniem prądu, chroniąc w ten sposób badany układ. Funkcja Panel Lock (uruchamiana poprzez naciśnięcie i przytrzymanie klawisza Lock) blokuje klawiaturę, uniemożliwiając nieautoryzowaną lub przypadkową zmianę parametrów podczas długotrwałych testów, co gwarantuje w pełni bezpieczne i stabilne środowisko pracy.
Zdalne sterowanie (Control I/O) i skalowalność Rack
Z tyłu zasilacza znajduje się złącze Control I/O umożliwiające prostą integrację z zewnętrznymi systemami. Pin 1 (Out ON/OFF Control) pozwala na zdalne włączenie wyjścia (stan wysoki sygnału CMOS) lub jego wyłączenie (stan niski). Pin 2 (Alarm Status) sygnalizuje uruchomienie zabezpieczeń (OVP, OCP, OTP) lub wymuszone odcięcie wyjścia. Piny 5, 7, 8, 9 i 10 służą jako wspólna masa (Status COM). Dodatkowo zasilacze serii SPS-A można z łatwością zamontować w standardowej szafie Rack (do 4 urządzeń obok siebie) z wykorzystaniem dedykowanych zestawów montażowych GRA-441-J lub GRA-441-E.
| Nazwa pinu | Numer pinu | Opis |
| Sterowanie Wyjściem ON/OFF | 1 | Włącza się przy wysokim sygnale CMOS, wyłącza się przy niskim sygnale CMOS. |
| Status Alarmu | 2 | Aktywny, gdy uruchomiona została funkcja ochronna (OVP, OCP, OTP) lub gdy podawany jest sygnał wyłączenia wyjścia (wyjście z fotosprężaczem typu open-collector). |
| COM (Masa Statusu) | 5,7,8,9,10 | Wspólna linia powrotna dla pinów sygnałów statusu 1–2. |
| N.C. | 3,4,6 | Niepodłączone |
