GW Instek PSW-Multi Dwukanałowy/Trójkanałowy programowalny zasilacz impulsowy DC

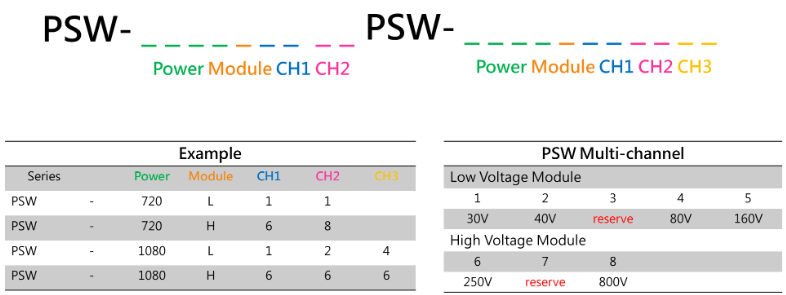

Modele GW Instek PSW-Multi
  • PSW-720L11 🔴
  • PSW-720L12 🔴
  • PSW-720L14 🔴
  • PSW-720L15 🔴
  • PSW-720L22 🔴
  • PSW-720L24 🔴
  • PSW-720L25 🔴
  • PSW-720L44 🔴
  • PSW-720L45 🔴
  • PSW-720L55 🔴
  • PSW-720H66 🔴
  • PSW-720H68 🔴
  • PSW-720H88 🔴
  • PSW-1080L111 🔴
  • PSW-1080L112 🔴
  • PSW-1080L114 🔴
  • PSW-1080L115 🔴
  • PSW-1080L122 🔴
  • PSW-1080L124 🔴
  • PSW-1080L125 🔴
  • PSW-1080L144 🔴
  • PSW-1080L145 🔴
  • PSW-1080L155 🔴
  • PSW-1080L222 🔴
  • PSW-1080L224 🔴
  • PSW-1080L225 🔴
  • PSW-1080L244 🔴
  • PSW-1080L245 🔴
  • PSW-1080L255 🔴
  • PSW-1080L444 🔴
  • PSW-1080L445 🔴
  • PSW-1080L455 🔴
  • PSW-1080L555 🔴
  • PSW-1080H666 🔴
  • PSW-1080H668 🔴
  • PSW-1080H688 🔴
  • PSW-1080H888 🔴
SKU
GWIN/PSWMULTI
zł netto 9 692
Wybierz opcje

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Dostępność:

🟢 - Wysyłka w ciągu 1 dnia roboczego.
🔴 - Produkt niedostępny. Czas dostawy dłuższy niż 1 tydzień (dokładny termin potwierdzamy na zapytanie)

Producent:

GW Instek

.

Kamil Turowski 22 531 00 94 / 533 394 222






GW Instek Seria PSW-Multi to dwukanałowe lub trójkanałowe programowalne zasilacze prądu stałego o szerokim zakresie wyjściowym.

  • Maksymalna moc wyjściowa może osiągnąć 1080W.
  • Dostępnych jest 13 modeli dwukanałowych o mocy znamionowej 720W i 24 modele trójkanałowe o mocy znamionowej 1080W.
  • Napięcia znamionowe modułów niskonapięciowych to 30V, 40V, 80V, 160V.
  • Napięcia znamionowe modułów wysokiego napięcia wynoszą 250 V i 800 V.





Funkcje:



  • Wielokanałowy: maksymalnie 720W dla modeli dwukanałowych i maksymalnie 1080W dla modeli trójkanałowych
  • Opóźnienie wyjściowe między kanałami z tym samym modułem napięcia jest mniejsze niż 0,1ms
  • Wiele kombinacji napięcia: kombinacje niskiego napięcia można wybierać spośród 30V/40V/80V/160V; kombinacje wysokiego napięcia można wybierać spośród 250V/800V
  • Zaawansowany serwer sieciowy: wykonuje polecenia SCPI; sterowanie za pośrednictwem serwera; rejestr danych; sekwencja edycji
  • Wybór trybu priorytetu CC/CV jest idealny dla branży akumulatorów i diod LED
  • Regulowana szybkość narastania
  • Zasilacz o wysokiej sprawności i gęstości mocy
  • Standardowe interfejsy komunikacyjne: LAN, USB, zewnętrzny analogowy terminal zdalnego sterowania
  • Opcjonalne interfejsy komunikacyjne: Adapter GPIB-USB, kabel RS232-USB
  • Obsługa sterownika LabVIEW





Funkcje specjalne:


  • Zaawansowany serwer sieciowy, unikalna funkcja serii PSW-Multi, może bezpośrednio wykonywać polecenia SCPI na serwerze i sterować zasilaczem PSW-Multi. Rejestr danych ma interwał 1 sekundy. Może edytować sekwencję wyjściową.
  • Szeroki zakres wyjściowy: Zapewnia szeroki zakres napięć/prądów wyjściowych przy tej samej mocy znamionowej. Jeden zasilacz ma łączne możliwości wielu zasilaczy.
  • Obwód upustowy: Przyspiesza czas spadku napięcia.
  • Sekwencja: Zapisuje sekwencję wyjściową w pamięci flash USB, aby bezpośrednio sterować zasilaniem w celu wykonania automatycznej sekwencji testowej.
  • Tryb priorytetu CC/CV w PSW-Multi jest bardzo przydatną funkcją do ochrony DUT.
  • Konwencjonalne zasilacze zwykle działają w trybie CV podczas wyprowadzania. Podczas wyprowadzania mocy, obciążenia pojemnościowe lub obciążenia o dużym natężeniu prądu mogą powodować prądy rozruchowe. Biorąc za przykład krzywą weryfikacji I-V diody LED, trudno byłoby ją zmierzyć przy użyciu konwencjonalnego zasilacza. W stanie początkowym konwencjonalny zasilacz działa w trybie CV. Gdy napięcie wyjściowe przekroczy napięcie przewodzenia diody LED, prąd natychmiast popłynie, przekraczając domyślną wartość limitu prądu. Nawet gdy prąd ustabilizuje się po przełączeniu do trybu CC, punkt przecięcia między CV i CC może nadal potencjalnie uszkodzić DUT. Jednakże, seria PSW-Multi jest zdolna do pracy w trybie CC podczas mocy wyjściowej, aby tłumić prądy rozruchowe i zapobiegać uszkodzeniom DUT, gdy napięcie natychmiast przewodzi. DUT, gdy napięcie natychmiast przewodzi.
  • Regulowana szybkość narastania pozwala użytkownikom ustawić czas narastania i opadania napięcia lub prądu. Kontrolując ustawienia slew rate, można wygodnie weryfikować DUT w zmiennych warunkach napięcia lub prądu. W testach produkcyjnych urządzeń oświetleniowych lub dużych kondensatorów, moc wyjściowa często generuje znaczne prądy rozruchowe, które mogą znacznie skrócić żywotność DUT. Aby zapobiec uszkodzeniom spowodowanym przez prądy rozruchowe, wolne napięcie wyjściowe znacznie zmniejsza szkody spowodowane przez prądy rozruchowe, zapewniając w ten sposób ochronę urządzenia.
  • Funkcje OVP i OCP zapewniane przez serię PSW-Multi mogą być definiowane samodzielnie, a domyślną wartością jest 110% wartości znamionowej. Gdy ustawienie ochrony zostanie uruchomione, wyjście zostanie wyłączone w celu ochrony DUT. USB i LAN są standardowymi interfejsami komunikacyjnymi serii PSW-Multi, podczas gdy GPIB-USB i RS232-USB są akcesoriami opcjonalnymi. Wszystkie interfejsy obsługują sterownik LabView i oprogramowanie Data Logging PC.













Specyfikacje modułów serii PSW-Multi
Typ modułu     1 2 4 5 6 8
Klasyczne napięcie H/L   - L L L L H H
Znamionowe napięcie wyjściowe   V 30 40 80 160 250 800
Znamionowy prąd wyjściowy   A 36 27 13.5 7.2 4.5 1.44
Znamionowa moc wyjściowa   W 360 360 360 360 360 360
Współczynnik mocy   - 3 3 3 3.2 3.125 3.2
Tryb stałego napięcia     30-36 40-27 80-13.5 160-7.2 250-4.5 800-1.44
Regulacja linii (*1)   mV 18 23 43 83 128 403
Regulacja obciążenia (*2)   mV 20 25 45 85 130 405
Tętnienia i szumy (*3)
 p-p (*4) mV 60 60 60 60 80 150
r.m.s. (*5) mV 7 7 7 12 15 30
Współczynnik temperaturowy   ppm/℃ 100ppm/°C znamionowego napięcia wyjściowego, po 30 minutach nagrzewania
Napięcie zdalnej kompensacji sygnału (pojedynczy przewód)   V 0.6 0.6 0.6 0.6 1 1
Czas narastania (*6)
 Obciążenie znamionowe ms 50 50 50 100 100 150
Bez obciążenia ms 50 50 50 100 100 150
Czas opadania (*7)
 Obciążenie znamionowe ms 50 50 50 100 150 300
Bez obciążenia ms 500 500 500 1000 1200 2000
Czas reakcji przejściowej (*8)   ms 1 1 1 2 2 2
Tryb stałego prądu     30-36 40-27 80-13.5 160-7.2 250-4.5 800-1.44
Regulacja linii (*1)   mA 41 32 18.5 12.2 9.5 6.44
Regulacja obciążenia (*9)   mA 41 32 18.5 12.2 9.5 6.44
Tętnienia i szumy r.m.s. mA 72 54 27 15 10 5
Współczynnik temperaturowy   ppm/℃ 200ppm/°C znamionowego prądu wyjściowego, po 30 minutach nagrzewania
Funkcja ochrony     30-36 40-27 80-13.5 160-7.2 250-4.5 800-1.44
Zabezpieczenie nadnapięciowe (OVP)
 Zakres ustawień V 3-33 4-44 8-88 16-176 20-275 20-880
Dokładność ustawień   ± (2% znamionowego napięcia wyjściowego)
Zabezpieczenie nadprądowe (OCP)
 Zakres ustawień A 3.6-39.6 2.7-29.7 1.35-14.85 0.72-7.92 0.45-4.95 0.144-1.584
Dokładność ustawień   ± (2% znamionowego prądu wyjściowego)
Zabezpieczenie przed przegrzaniem (OTP) Działanie   Wyłączenie wyjścia
Zabezpieczenie przed niskim napięciem wejściowym AC (AC-FAIL) Działanie   Wyłączanie wyjścia
Ograniczenie mocy (POWER LIMIT)
 Działanie   Limit przekroczenia mocy.
Wartość (stała)   Około 105% znamionowej mocy wyjściowej
Analogowe programowanie i monitorowanie     30-36 40-27 80-13.5 160-7.2 250-4.5 800-1.44
Napięcie wyjściowe sterowania napięciem zewnętrznym przy 23 °C ± 5 °C   Dokładność i liniowość: ±0,5% znamionowego napięcia wyjściowego.
Prąd wyjściowy sterowania napięciem zewnętrznym przy 23 °C ± 5 °C   Dokładność i liniowość: ±1% znamionowego prądu wyjściowego.
Napięcie wyjściowe sterowania rezystorem zewnętrznym przy 23 °C ± 5 °C   Dokładność i liniowość: ±1,5% znamionowego napięcia wyjściowego.
Zewnętrzny rezystor sterujący prądem wyjściowym przy 23 °C ± 5 °C   Dokładność i liniowość: ±1,5% znamionowego prądu wyjściowego.
Monitor napięcia wyjściowego przy 23 °C ± 5 °C   Dokładność: ±1% Dokładność: ±2%
Monitor prądu wyjściowego przy 23 °C ± 5 °C   Dokładność: ±1% Dokładność: ±2%
Kontrola wyłączenia     Wyłącza wyjście przy stanie NISKIM (od 0 V do 0,5 V) lub zwarciu.
Sterowanie włączaniem/wyłączaniem wyjścia     Możliwe wybory logiczne: Włącz wyjście za pomocą wartości LOW (0V do 0,5V) lub zwarcia, wyłącz wyjście za pomocą wartości HIGH (4,5V do 5V) lub rozwarcia. Włącz wyjście za pomocą WYSOKIEGO (4,5 V do 5 V) lub otwartego obwodu, wyłącz wyjście za pomocą NISKIEGO (0 V do 0,5 V) lub zwarcia.
Wskaźnik CV/CC/ALM/PWR ON/OUT ON     Wyjście fotoprzekaźnika z otwartym kolektorem; maksymalne napięcie 30 V, maksymalny pobór prądu 8 mA.
Panel przedni     30-36 40-27 80-13.5 160-7.2 250-4.5 800-1.44
Wyświetlacz, 4 cyfry
 Dokładność napięcia przy 23 °C ± 5 °C; ± (0,1% + mV 20 20 20 100 200 400
Dokładność prądu przy 23 °C ± 5 °C; ± (0,1% + mA 40 30 20 5 5 2
Wskazania
     ZIELONE DIODY LED: CV, CC, VSR, ISR, DLY, RMT, 20, 40, 60, 80, 100, %W, W, V, A
    CZERWONE DIODY LED: ALM
Przyciski     Funkcja, OVP/OCP, Ustawienie, Test, Blokada/Lokalny, PWR DSPL, Wyjście
Pokrętła     Napięcie, prąd
Port USB     Złącze USB typu A
Programowanie i pomiary (USB, LAN, GPIB)     30-36 40-27 80-13.5 160-7.2 250-4.5 800-1.44
Dokładność programowania napięcia wyjściowego przy 23 °C ± 5 °C; ± (0,1% + mV 10 10 10 100 200 400
Dokładność programowania prądu wyjściowego przy 23 °C ± 5 °C; ± (0,1% + mA 30 20 10 5 5 2
Rozdzielczość programowania napięcia wyjściowego   mV 1 1 2 3 5 14
Rozdzielczość programowania prądu wyjściowego   mA 1 1 1 1 1 1
Dokładność pomiaru napięcia wyjściowego przy 23 °C ± 5 °C; ± (0,1% + mV 10 10 10 100 200 400
Dokładność pomiaru prądu wyjściowego przy 23 °C ± 5 °C; ± (0,1% + mA 30 20 10 5 5 2
Rozdzielczość pomiaru napięcia wyjściowego   mV 1 1 2 3 5 14
Rozdzielczość pomiaru prądu wyjściowego   mA 1 1 1 1 1 1
Charakterystyka wejściowa     30-36 40-27 80-13.5 160-7.2 250-4.5 800-1.44
Wydajność 100Vac % 77 78 78 79 79 80
  200Vac % 79 80 80 81 81 82
Charakterystyka wejścia     Dwukanałowy Potrójny kanał
Normalne parametry wejściowe     100Vac do 240Vac, 50Hz do 60Hz, jednofazowy
Zakres napięcia wejściowego     85Vac ~ 265Vac
Zakres częstotliwości wejściowej     47 Hz ~ 63 Hz
Maksymalny prąd wejściowy 100Vac A 10 15
  200Vac A 5 7.5
Prąd rozruchowy     Mniej niż 50A Mniej niż 75A
Maksymalna moc wejściowa   VA 1000 1500
Współczynnik mocy 100Vac   0.99
  200Vac   0.97
Czas podtrzymania     20 ms lub więcej
Możliwości interfejsu     Dwukanałowy Potrójny kanał
USB     Typ A: Host, Typ B: Slave, Prędkość: 1.1/2.0, Klasa USB: CDC (klasa urządzenia komunikacyjnego)
LAN     Adres MAC, adres IP DNS, hasło użytkownika, adres IP bramy, adres IP urządzenia, maska podsieci
GPIB     Opcjonalnie: GUG-001 (adapter GPIB na USB)
Warunki środowiskowe     Dwukanałowy Potrójny kanał
Temperatura pracy     0°C do 50°C
Temperatura przechowywania     -25°C do 70°C
Wilgotność robocza     20% do 85% wilgotności względnej; brak kondensacji
Wilgotność przechowywania     90% RH lub mniej; Brak kondensacji
Wysokość     Maksymalnie 2000 m
Specyfikacja ogólna     Dwukanałowy Potrójny kanał
Waga tylko jednostka główna kg Około 5,4 kg Około 7,7 kg
Wymiary (SZER.×WYS.×GŁ.) mm 142 x 124 x 350 214 x 124 x 350
Chłodzenie     Wymuszone chłodzenie powietrzem przez wewnętrzny wentylator
EMC     Zgodność z europejską dyrektywą EMC dla produktów testowych i pomiarowych klasy A
Bezpieczeństwo     Zgodność z europejską dyrektywą niskonapięciową i oznaczenie CE
Napięcie wytrzymywane
 Między wejściem a obudową Brak nieprawidłowości przy 1500 Vac przez 1 minutę
Między wejściem a wyjściem Brak nieprawidłowości przy 3000 VAC przez 1 minutę
Między wyjściem a obudową Brak nieprawidłowości przy napięciu 500 Vdc przez 1 minutę dla modeli 30V, 40V, 80V, 160V
Brak nieprawidłowości przy 1500 Vdc przez 1 minutę dla modeli 250V, 800V
Rezystancja izolacji
 Między wejściem a obudową 500 Vdc, 100 MΩ lub więcej
Między wejściem a wyjściem 500 Vdc, 100 MΩ lub więcej
Między wyjściem a obudową 500 Vdc, 100 MΩ lub więcej dla modeli 30V, 40V, 80V, 160V i 250V
1000 Vdc, 100 MΩ lub więcej dla modeli 800V



Uwagi:
*1: Przy 85 ~ 132Vac lub 170 ~ 265Vac, stałe obciążenie.
*2: Od braku obciążenia do pełnego obciążenia, stałe napięcie wejściowe. Mierzone w punkcie pomiarowym w trybie Remote Sense.
*3: Pomiar za pomocą sondy JEITA RC-9131B (1:1)
*4: Szerokość pasma częstotliwości pomiarowej wynosi od 10 Hz do 20 MHz.
*5: Szerokość pasma częstotliwości pomiarowej wynosi od 5 Hz do 1 MHz.
*6: Od 10% do 90% znamionowego napięcia wyjściowego, przy znamionowym obciążeniu rezystancyjnym.
*7: Od 90% do 10% znamionowego napięcia wyjściowego, przy znamionowym obciążeniu rezystancyjnym.
*8: Czas powrotu napięcia wyjściowego w granicach 0,1% + 10 mV znamionowego napięcia wyjściowego przy zmianie obciążenia z 50 do 100% znamionowego prądu wyjściowego.
*9: Dla zmiany napięcia obciążenia, równej napięciu znamionowemu urządzenia, stałe napięcie wejściowe.

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

  • Przewód zasilający x1 (zależnie od regionu)
  • GTL-123 Przewód testowy x 1 (30V/40V/80V/160V Jeden moduł niskonapięciowy dla każdego kanału)
  • GTL-240 Kabel USB typu "L" x1
  • PSW-004 Zestaw podstawowych akcesoriów x1 (moduł niskonapięciowy 30V/40V/80V/160V)
  • PSW-008 Zestaw akcesoriów podstawowych x1 (moduł wysokiego napięcia 250V/800V)
  • PSW-009 Osłona zacisków wyjściowych (moduł niskonapięciowy 30V/40V/80V/160V)
  • PSW-011 Osłona zacisków wyjściowych (moduł wysokiego napięcia 250V/800V)

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

  • Zestaw akcesoriów PSW-001
  • PSW-002 Proste narzędzie IDC
  • PSW-003 Narzędzie do usuwania styków
  • PSW-010 Duży filtr (dla modeli PSW 720W/1080W)
  • GUG-001 Adapter GPIB na USB
  • GRA-410-J Zestaw do montażu w stelażu (JIS)
  • GRA-410-E Zestaw do montażu w stelażu (KIA)
  • GET-001 Rozszerzony terminal z maks. 30A (niskie napięcie 30V/40V/80V/160V)
  • GET-002 Rozszerzony terminal z maks. 10A (moduł wysokiego napięcia 250V/800V)
  • GET-005 Rozszerzony terminal europejski z maks. 20A (moduł niskiego napięcia 30V/40V/80V/160V)
  • GTL-130 Przewód testowy: 2x czerwony, 2x czarny (moduł wysokiego napięcia 250V/800V)
  • GTL-248 Kabel GPIB, 2000 mm
  • GUR-001A Kabel USB do RS-232 (M3), 3000 mm
  • GUR-001B Kabel USB do RS-232 (#4-40 UNC), 3000 mm
