GW Instek GPE-3060 Trójkanałowy zasilacz laboratoryjny DC, 30V/6A

GW Instek GPE-3060 oraz GPE-6030 to precyzyjne, trzykanałowe zasilacze laboratoryjne o klasycznej, liniowej konstrukcji prądu stałego (DC), dostarczające aż 385 W całkowitej mocy. Urządzenia te stanowią bezpośredni, ulepszony zamiennik dla popularnych modeli GPC-3060D i GPC-6030D. Wyróżniają się hybrydową architekturą zasilania, bezkompromisową precyzją ustawień za pomocą enkoderów, inteligentnym chłodzeniem oraz zaawansowanymi funkcjami bezpieczeństwa. To idealny zasilacz warsztatowy do prac badawczo-rozwojowych (R&D), gdzie symulacja bardzo małych napięć i prądów wymaga czystego, stabilnego sygnału.

Najważniejsze cechy zasilacza GW Instek GPE-3060

• Zintegrowane 3 niezależne i izolowane kanały: CH1/CH2 (do 30V/6A lub 60V/3A) oraz dedykowany kanał CH3 (5V/5A).
• Wysoka rozdzielczość ustawień i odczytu: Rozdzielczość ustawień 10mV/2mA (GPE-3060) oraz 20mV/1mA (GPE-6030) przy dokładności odczytu (readback) na poziomie 30mV/10mA.
• Cyfrowy panel z enkoderami: Niezwykle precyzyjne ustawianie wartości napięcia i prądu zamiast standardowych potencjometrów.
• Funkcja Tracking (Szeregowy/Równoległy): Błyskawiczne sumowanie napięcia (do 120V) lub prądu (do 12A) za pomocą jednego przycisku, bez użycia dodatkowego okablowania.
• Zaawansowane bezpieczeństwo (OVP, Key Lock, ON/OFF): Łatwa konfiguracja zabezpieczeń nadnapięciowych, fizyczna blokada panelu oraz podświetlany przycisk aktywacji wyjścia.
• Zdalne sterowanie (Remote Control): Złącze na tylnym panelu pozwalające na sprzętowe włączanie i wyłączanie wyjścia zasilacza z poziomu zewnętrznego układu.
• Tryby operacyjne CV / CC: Automatyczne i płynne przełączanie między trybem stałego napięcia (CV) a stałym prądem (CC) po osiągnięciu punktu granicznego (crossover point).

Cyfrowy panel sterowania i optymalizacja chłodzenia

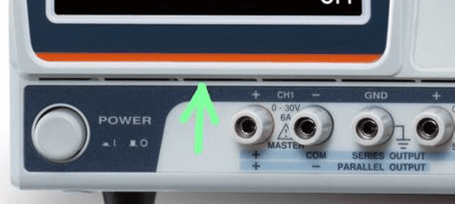

Liniowe zasilacze DC GPE-3060/6030 posiadają wbudowany cyfrowy panel sterowania. Funkcja OVP (zabezpieczenie nadnapięciowe), zapewniająca ochronę przed przepięciami, jest łatwo i wydajnie obsługiwana poprzez krótkie i długie naciśnięcie pojedynczego przycisku. Funkcja blokady panelu (Key Lock) zapobiega ingerencji osób trzecich w parametry napięcia i prądu, co zwiększa ochronę testowanego sprzętu. Tradycyjne pokrętła zostały zmienione na przełączniki obrotowe (enkodery), aby ustawienia były jeszcze dokładniejsze. Ponadto przycisk włączania/wyłączania wyjścia (Output ON/OFF) posiada podświetlenie, co ułatwia użytkownikowi identyfikację aktualnego stanu pracy zasilacza. Z przodu panelu znajdują się wloty powietrza, które wydajnie rozpraszają ciepło, a wentylator sterowany temperaturowo skutecznie redukuje hałas podczas pracy.

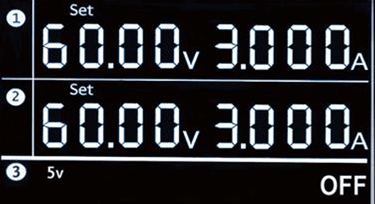

Wysoka rozdzielczość pomiaru (ustawienia i odczyt)

W kwestii wysokiej rozdzielczości pomiaru, model GPE-3060 zapewnia 10mV/2mA, a GPE-6030 oferuje 20mV/1mA przy dokładności odczytu (readback) na poziomie 30mV/10mA. Zasilacze GPE-3060/6030 gwarantują, że dostarczana moc jest wysoce stabilna. Użytkownicy mogą z łatwością wykorzystać tę serię do symulacji środowiska pracy dla układów wymagających bardzo małych napięć lub prądów. Konwencjonalne zasilacze liniowe o niskiej rozdzielczości nie są w stanie zrealizować tej funkcji.

Tryby operacyjne CV/CC i panel Output ON/OFF

Zasilacze posiadają funkcję włączania/wyłączania wyjścia (Output ON/OFF). Pozwala to uniknąć niepotrzebnych uszkodzeń spowodowanych podaniem napięcia w momencie wstępnego podłączania układu (DUT) do zasilacza. Użytkownicy mogą z wyprzedzeniem ustawić parametry napięcia i prądu, upewnić się, że wszystkie połączenia zostały wykonane poprawnie, a następnie ręcznie aktywować wyjście z panelu przedniego. Podczas pracy obowiązują tryby stałego napięcia (C.V.) i stałego prądu (C.C.). W trybie CV należy ustawić limit prądu, aby wyznaczyć punkt graniczny (crossover point), natomiast w trybie CC ustala się limit napięcia wyznaczający ten punkt. Gdy prąd przekroczy punkt graniczny, tryb zasilania przełączy się na tryb stałego prądu (CC). W przypadku długotrwałych testów o stałych parametrach, użytkownik może uruchomić wspomnianą wcześniej blokadę (Key Lock), aby zapobiec arbitralnym zmianom nastaw przez inne osoby, zagrażającym bezpieczeństwu DUT.

Praca szeregowa/równoległa i zdalne sterowanie (Remote Control)

Oprócz niezależnego wyjścia dla każdego kanału, seria GPE posiada funkcję automatycznego śledzenia połączeń szeregowych i równoległych (Tracking). W równoległym połączeniu kanałów CH1/CH2 całkowity prąd wyjściowy ulega zwiększeniu (do 30V/12A dla GPE-3060), natomiast w warunkach szeregowych całkowite napięcie wzrasta dwukrotnie w stosunku do pierwotnej wartości pojedynczego kanału (aż do 120V/3A dla GPE-6030). Użytkownicy muszą jedynie nacisnąć odpowiedni przycisk na przednim panelu, aby wykonać operację szeregową lub równoległą. Dodatkowo seria ta oferuje prostą analogową funkcję zdalnego sterowania wyjściem poprzez złącze Remote Control na tylnym panelu. Definicje pinów są następujące: zwarcie pinów 7 i 8 aktywuje tryb zdalnego sterowania (przycisk On/Off na przednim panelu zacznie migać). Rozwarcie pinów 9 i 10 aktywuje wyjście (status "Output On"), natomiast zwarcie pinów 9 i 10 wyłącza wyjście (status "Output Off").
