Woltomierze i amperomierze

Hioki ST5541 Tester prądu upływu

SKU
HIOKI/ST5541
zł netto 14 579
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Hioki

.

Kamil Turowski 22 531 00 94 / 533 394 222

Aby zapewnić bezpieczne korzystanie z produktów elektrycznych, należy zawsze przeprowadzać testy bezpieczeństwa elektrycznego, takie jak rezystancja izolacji, napięcie wytrzymywane, rezystancja uziemienia i prąd upływu. Testery prądu upływowego Hioki są zgodne z przepisami i normami dotyczącymi medycznego sprzętu elektrycznego, a także niemedycznego sprzętu elektrycznego i mogą być używane do pomiaru prądu upływowego we wszystkich typach produktów elektrycznych, od komputerów po sprzęt medyczny.



Hioki ST5541 zapewnia obsługę sieci zgodnych ze standardami (z wyłączeniem urządzeń elektrycznych do użytku medycznego).



Kluczowe cechy



  • Zgodność z ustawą o bezpieczeństwie urządzeń i materiałów elektrycznych, normami JIS/IEC/UL
  • Funkcja nieprzerwanego przełączania polaryzacji znacznie skraca czas cyklu
  • Obsługa prądów znamionowych do 20 A zapewnia przyrządowi więcej niż wystarczające możliwości testowania produktów zaprojektowanych zgodnie z nowymi normami
  • Panel dotykowy zapewnia prostą, interaktywną obsługę
  • Funkcje komunikacyjne i obsługa zewnętrznych wejść/wyjść umożliwiają automatyczne testowanie na liniach produkcyjnych



Uwaga: Do zastosowań związanych z pomiarem prądu upływu w urządzeniach elektrycznych do użytku medycznego należy użyć modelu ST5540.

Gwarantowana dokładność: 1 rok



Metody pomiaru

Pomiar spadku napięcia na symulowanych punktach rezystancji ciała, obliczanie i wyświetlanie wartości prądu, pomiar rzeczywistej wartości skutecznej, jednostka pomiarowa pływa względem masy przyrządu.

Tryby pomiaru

Pomiar prądu upływu, pomiar napięcia, pomiar prądu przewodu ochronnego

Zgodność z normami

(NW: Odporność na symulację ciała)

[NW-A] - Ustawa o bezpieczeństwie urządzeń i materiałów elektrycznych

[NW-C]

- Pomiar prądu dotykowego i prądu przewodu ochronnego: IEC 60990:2016

- Urządzenia elektryczne do pomiarów, sterowania i użytku laboratoryjnego: IEC 61010-1:2010+ A1:2016

- Sprzęt informatyczny: IEC60950-1:2005+ A1:2009+ A2:2013

- Urządzenia audio, wideo i podobne urządzenia elektroniczne: IEC 60065:2014

- Systemy ochrony personelu dla EV: UL 2231-1:2012 (Zmieniony 2016), UL-2231-2:2012 (Zmieniony 2016)

[NW-D] - Dla UL: UL 1492:1996 (Zmieniony 2013)

[NW-G] - Wyposażenie elektryczne do pomiarów, sterowania i użytku laboratoryjnego; obwody pomiaru prądu w warunkach wilgotnych: IEC 61010-1:2010+ A1:2016

Pomiar prądu upływu

Prąd upływu uziemienia, 3 rodzaje prądu kontaktowego, pomiar prądu swobodnego, 3 rodzaje prądu upływu obudowy

Prąd pomiarowy

DC, AC (rzeczywista wartość skuteczna, 15 Hz do 1 MHz), AC+DC (rzeczywista wartość skuteczna, 15 Hz do 1 MHz), wartość szczytowa AC (15 Hz do 1 MHz)

Zakresy pomiarowe

Tryb DC / AC / AC+DC: 50,00 mA/ 5,000 mA/ 500,0 μA/ 50,00 μA

Tryb szczytowy AC: 75,0 mA/ 10,00 mA/ 1,000 mA/ 500,0 μA

Dokładność pomiaru

(pomiar prądu)

Pomiar DC: ±2,0% rdg. ±6 dgt. (typ.)

Pomiar AC / AC+DC: ±2,0% rdg. ±6 dgt. (15 Hz do 100 kHz, typ.)

Pomiar wartości szczytowej AC: ±2,0% rdg. ±6 dgt. (15 Hz do 10 kHz, typowo)

Interfejsy

Zewnętrzne wejścia/wyjścia, USB 1.1 (komunikacja), RS-232C

Funkcjonalność

Automatyczny test, przechowywanie danych dla 100 urządzeń docelowych, zegar, kopia zapasowa danych, drukowane wyjście (opcjonalnie) itp.

Zasilanie

100/120/220/240 V AC (określić w momencie składania zamówienia), 50/60 Hz, moc znamionowa 30 VA

Wejście zasilania urządzenia docelowego

100 do 250 V AC, 50/60 Hz, prąd znamionowy wejściowy z listwy zaciskowej: 20 A

Wyjście zasilania urządzenia docelowego

Wyjście z listwy zaciskowej: 20 A, Wyjście z gniazdka: 15 A

Wymiary i masa

320 mm (12,60 cala) szer. × 110 mm (4,33 cala) wys. × 253 mm (9,96 cala) gł., 4,5 kg (158,7 uncji)



ST5540, ST5541 Lista funkcji (sieć)



Pozycja

ST5540

ST5541

Sieć A

(Ustawa o bezpieczeństwie urządzeń i materiałów elektrycznych)

○

○

Sieć B (urządzenia elektryczne do użytku medycznego)

○

-

Sieć C (IEC 60990)

○

○

Sieć D (UL)

○

○

Sieć E (ogólnego przeznaczenia 1)

○

○

Sieć F (ogólnego przeznaczenia 2)

○

○

Sieć G (IEC 61010-1)

○

○



Lista funkcji (Główne funkcje)



Pozycja

ST5540

ST5541

Funkcja przełączania polaryzacji zasilania

○

○

Prąd znamionowy 20 A

○

○

Funkcja sprawdzania przepalonych bezpieczników

○

○

Przełączanie pasma częstotliwości

○

-

Zacisk wyjściowy napięcia 110% (zacisk T3)

○

-

S10, S12, S13, zacisk E

○

-



Lista funkcji (tryb testowania prądu upływu)



Pozycja

ST5540

ST5541

Prąd upływowy

○

○

Prąd dotykowy

○

○

Prąd pomocniczy pacjenta

○

-

Prąd upływu pacjenta

○

-

Całkowity prąd upływu pacjenta

○

-

Prąd wolny

○

○

Obudowa - Prąd upływowy

○

○

Obudowa - Prąd upływu obudowy

○

○

Obudowa - Prąd upływu linii

○

○

Prąd upływu pacjenta I

○

-

Prąd upływu pacjenta II

○

-

Prąd upływu pacjenta III

○

-

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

  • Zestaw przewodów pomiarowych L2200 (czerwony ×1, czarny ×1) ×1
  • Sonda obudowy 9195 ×1
  • Przewód zasilający ×3
  • Zapasowy bezpiecznik przewodu pomiarowego ×1
  • Instrukcja obsługi ×1
  • Płyta CD-ROM ×1

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Akcesoria dla Hioki ST5541

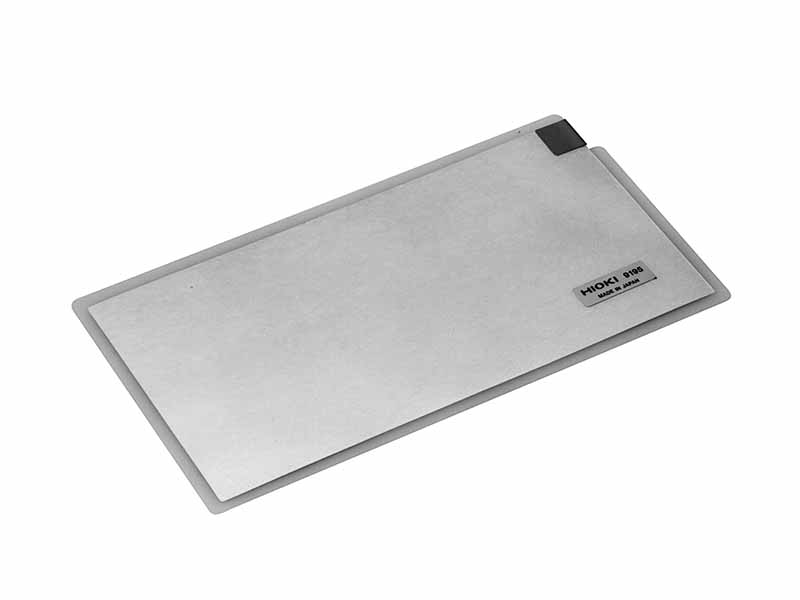

[Obrazek Hioki 9195 Sonda do pomiaru prądów upływu]Hioki 9195 Sonda do pomiaru prądów upływuZamów

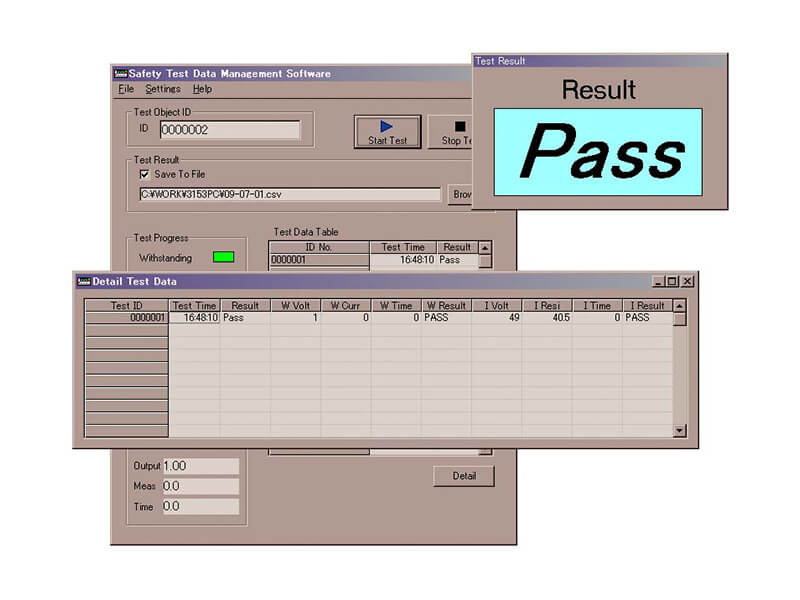

[Obrazek Hioki 9267 Oprogramowanie do testerów bezpieczeństwa elektrycznego]Hioki 9267 Oprogramowanie do testerów bezpieczeństwa elektrycznegoZamów
