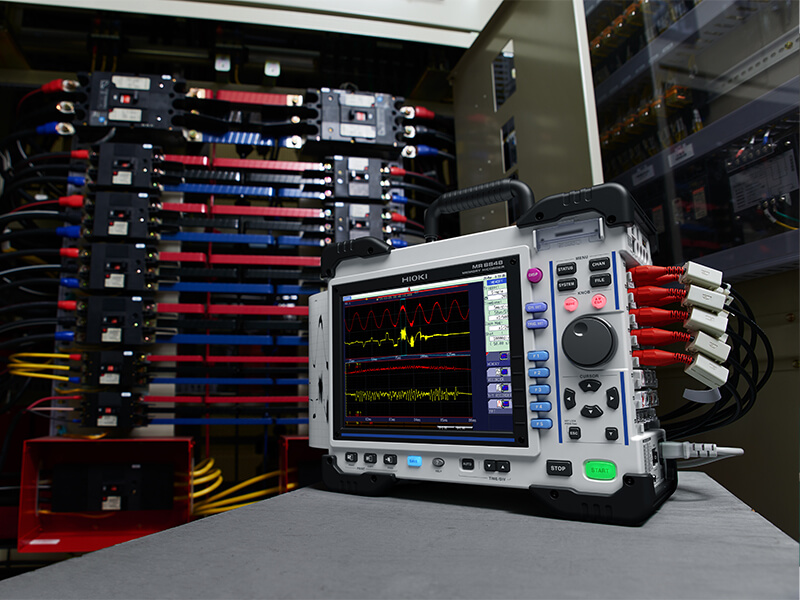

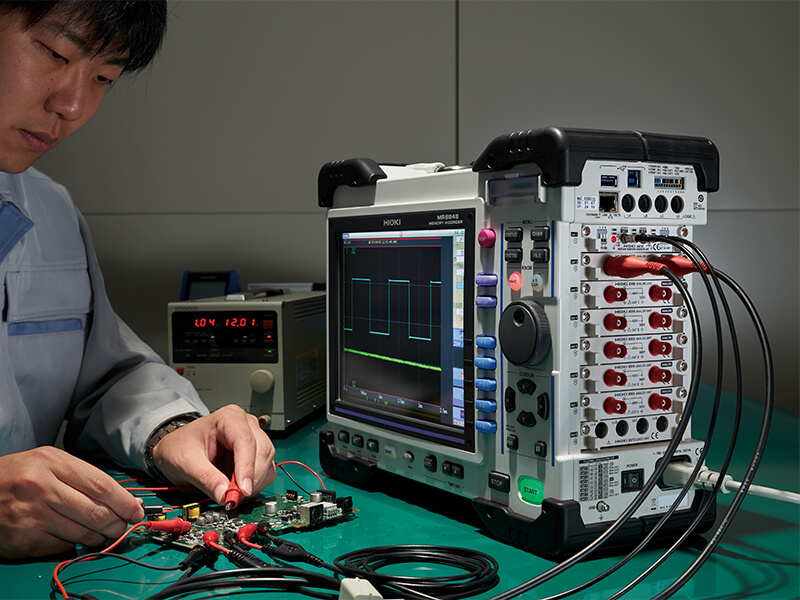

Hioki MR8848 Modułowy rejestrator danych

SKU
HIOKI/MR8848
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Hioki

.

Piotr Pacześny 22 531 00 99 / 577 297 679

.

Kamil Turowski 22 531 00 94 / 533 394 222

MR8848 to nowoczesny, modułowy rejestrator danych firmy HIOKI, zaprojektowany do pomiaru, zapisu i analizy szybkich i wielokanałowych sygnałów elektrycznych. Dzięki możliwości rozbudowy do 32 kanałów analogowych i 16 logicznym wejściom oraz próbkowaniem z częstotliwością nawet do 20 MS/s, urządzenie sprawdza się idealnie w zaawansowanych zastosowaniach pomiarowych i testowych - zarówno w laboratoriach, jak i w terenie.









Model MR8848 wyróżnia się bezpośrednim wejściem napięciowym do 1000 V DC (700 V AC), pełną izolacją galwaniczną między kanałami oraz solidną, odporną na wstrząsy obudową. Urządzenie może pracować z zasilaniem sieciowym lub bateryjnym (DC), a dane mogą być zapisywane zarówno do wewnętrznej pamięci, jak i na opcjonalnym dysku SSD o pojemności 1 TB. Dodatkowo dostępna jest funkcja zapisu w czasie rzeczywistym na nośnik zewnętrzny.









MR8848 obsługuje szeroki wybór wymiennych modułów wejściowych (m.in. napięciowych, prądowych, temperatury, tensometrycznych, logiki), co czyni go niezwykle elastycznym narzędziem do akwizycji danych. Może być również rozszerzony o zintegrowaną drukarkę do natychmiastowego wydruku wyników.





Funkcje pomiaroweFunkcja rejestratora: zapis przebiegów, zapis wartości szczytowych/minimalnych, funkcja rejestratora X-Y, funkcja FFT
Maksymalna liczba kanałów
  • 16 kanałów analogowych + 16 kanałów logicznych
  • 32 kanały analogowe + 16 kanałów logicznych (przy zastosowaniu 8 modułów U8975 lub U8978)
  • 10 kanałów analogowych + 64 kanały logiczne (przy wykorzystaniu logiki jednostki głównej + 3 modułów Logic Unit 8973)
  • 20 kanałów analogowych + 64 kanały logiczne (przy zastosowaniu 5 modułów U8975 lub U8978 + logiki jednostki głównej + 3 modułów Logic Unit 8973)
Gniazda modułówDo 8 modułów

Ograniczenia:

  • Moduł prądowy 8971 – można zainstalować maksymalnie 4 moduły
  • Moduł logiczny 8973 – można zainstalować maksymalnie 3 moduły
  • Moduł prądowy 3-kanałowy U8977 – można zainstalować maksymalnie 3 moduły
Liczba kanałów logicznych w jednostce głównej16 (masa złącza wejściowego sondy logicznej jest wspólna z masą jednostki głównej)

Przy zainstalowaniu modułu woltomierza cyfrowego MR8990 w gniazdach 1 i 2 funkcja logiki jednostki głównej jest niedostępna.

Ograniczenia przy korzystaniu z logiki jednostki głównej (gdy pomiar logiczny jest włączony):

  • Rozdzielczość pomiaru modułów zainstalowanych w gniazdach 1 i 2 zostanie ograniczona do 12 bitów
  • Moduły pomiaru częstotliwości zainstalowane w gniazdach 1 i 2 nie mogą być używane
Maks. częstotliwość próbkowania
  • 20 MS/s przy jednoczesnym wykorzystaniu wszystkich kanałów (przy zastosowaniu modułu analogowego 8966)
  • 10 MS/s przy próbkowaniu zewnętrznym
Pojemność pamięciŁącznie 512 megasłów (bez możliwości rozbudowy pamięci)
  • 16 megasłów na kanał przy użyciu 32 kanałów analogowych
  • 256 megasłów na kanał przy użyciu 2 kanałów analogowych
Maks. napięcie wejściowe1000 V DC (700 V AC RMS, przy U8975)
Typ wejśćModułowe, w pełni izolowane galwanicznie
Pamięć wewnętrznaWewnętrzna pamięć + opcjonalny SSD 1 TB (U8334)
Pamięć zewnętrznaGniazdo karty SD, pamięć USB typu flash
Zasilanie100–240 V AC, 10–28 V DC (z adapterem 9784)
Maksymalny pobór mocy130 VA (220 VA przy użyciu modułu drukarki U8351)
DrukarkaOpcjonalna (moduł U8351), instalowana fabrycznie
termiczna metoda zapisu, użycie papieru termicznego 9231, prędkość zapisu 50 mm/s
Obsługiwane modułyAnalogowe, logiczne, strain, temperatury, sondy prądowe AC/DC
Inne funkcjeWyzwalanie (trigger), obliczenia numeryczne, obliczenia przebiegów, partycjonowanie pamięci, pomiar za pomocą kursora, monitor, wyświetlanie pozycji (VIEW), ocena przebiegów, generowanie przebiegów
InterfejsyUSB, LAN
WyświetlaczKolorowy ekran dotykowy LCD 10,4” XGA (1024 × 768)
WymiaryOkoło 351 mm (szer.) × 261 mm (wys.) × 140 mm (głęb.) (bez wystających elementów);
Około 365 mm (szer.) × 307 mm (wys.) × 160 mm (głęb.) (z wystającymi elementami)
MasaOkoło 6,9 kg (sama jednostka główna);
Około 7,4 kg (z zainstalowanym modułem drukarki U8351)
Warunki pracyod −10°C do 40°C, wilgotność względna 20% do 80%
Przy użyciu drukarki: od 0°C do 40°C, wilgotność względna 20% do 80%
Warunki przechowywaniaod −20°C do 50°C, wilgotność względna do 90% lub mniej

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

  • MR8848 Memory Recorder
  • Przewodnik startowy (Startup Guide)
  • Środki ostrożności (Precautions for Use)
  • Przewód zasilający (AC)
  • Papier termiczny do drukarki 9231 oraz uchwyt na rolkę (tylko gdy zainstalowana jest drukarka U8351)

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Opcje instalowane fabrycznie

Prosimy o wskazanie poniższych wymagań przy składaniu zamówienia, ponieważ są one montowane podczas produkcji i nie mogą być dołożone później:


  • Pamięć wewnętrzna U8334 - 1 TB, system plików FAT32, 1 rok gwarancji producenta
  • Moduł drukarki U8351 - Termiczna metoda zapisu, maksymalna prędkość zapisu 50 mm/s
  • Zasilacz DC 9784 - Opcja instalowana fabrycznie (nie do samodzielnego montażu), montowany w dolnej części obudowy, zasilanie 10–28 V DC




Moduły wejściowe:

MR8990 - 2-kanałowy cyfrowy woltomierz, maks. rozdzielczość 0,1 μV

U8969 - Moduł tensometryczny, 2 kanały

U8974 - Moduł wysokonapięciowy HV, 2 kanały, Max. 1000 V DC, 700 V AC rms

U8975 - Moduł analogowy do pomiaru napięcia 4-kanałowy

U8977 - Moduł prądowy 3-kanałowy

U8978 - Moduł analogowy do pomiaru napięcia 4-kanałowy

U8979 - Moduł do pomiaru przyspieszenia i napięcia z podwójnym wejściem

8966 - Moduł analogowy do pomiaru napięcia, 2 kanały

8967 - 2-kanałowy moduł do pomiaru temperatury (termopary)

8968 - Moduł analogowy o wysokiej rozdzielczości do pomiaru napięcia

8970 - Moduł do pomiaru częstotliwości, obrotów i impulsów

8971 - Moduł prądowy

8972 - Moduł analogowy do pomiaru napięcia DC/AC (RMS)

8973 - Moduł logiczny
