Seria GDM-904x, obejmującą dwa modele multimetrów z funkcją podwójnego pomiaru: GDM-9041 oraz GDM-9042, są one nowoczesnym zamiennikiem serii GDM-8341 oraz GDM-8342. Urządzenia te wyróżniają się wysoką precyzją pomiaru (dokładność podstawowa 0,02% dla napięcia DC), dużą rozdzielczością (50 000 zliczeń), czytelnym wyświetlaczem LCD oraz inteligentnym trybem pomiaru A.I. (Automatic Identification). Dodatkowo, multimetry wyposażono w interfejs USB umożliwiający łatwe połączenie z komputerem.
Multimetry z serii GDM-904x nie tylko oferują wszystkie podstawowe funkcje pomiarowe typowe dla nowoczesnych multimetrów cyfrowych, ale również umożliwiają pomiar pojemności i temperatury (GDM-9042). Zastosowany tryb A.I. automatycznie rozpoznaje typ sygnału wejściowego i samoczynnie wybiera odpowiedni tryb pomiarowy, eliminując konieczność ręcznego przełączania przez użytkownika. Urządzenia oferują także zaawansowane funkcje matematyczne, dzięki czemu idealnie sprawdzą się zarówno w testach procesów produkcyjnych, w laboratoriach edukacyjnych, jak i w zastosowaniach badawczo-rozwojowych.
W zakresie archiwizacji i odczytu danych seria GDM-904x oferuje dwa rozwiązania: pierwsze to zapisywanie danych bezpośrednio na pamięci USB – bez konieczności podłączenia do komputera; drugie to połączenie przez port USB (obsługujący protokoły USBCDC i USBTMC) oraz opcjonalny interfejs GPIB (instalowany fabrycznie) – idealne dla użytkowników automatycznych systemów pomiarowych.
Najważniejsze funkcje multimetrów serii GW Instek GDM-904x:
- Rozdzielczość 50 000 zliczeń – precyzyjne odwzorowanie sygnału pomiarowego
- Wyświetlacz graficzny TFT 4,3" – duży, czytelny ekran ułatwiający analizę danych
- Podstawowa dokładność dla napięcia DC: 0,02% – wysoka precyzja pomiarów napięcia stałego
- Pomiar A.I. (Automatic Identification) – automatyczne rozpoznawanie i pomiar napięcia, rezystancji, diody i ciągłości obwodu bez potrzeby ręcznego przełączania trybów
- 11 funkcji pomiarowych: napięcie DC, napięcie AC, prąd DC, prąd AC, rezystancja 2-przewodowa, częstotliwość, okres, test diody, test ciągłości, pojemność, temperatura
- Prawdziwa wartość skuteczna (True RMS) – dokładny pomiar sygnałów AC oraz AC+DC
- Funkcja podwójnego pomiaru – jednoczesne wyświetlanie dwóch wybranych parametrów
- Funkcje matematyczne: maksimum/minimum, REL, MX+B, 1/X, Ref%, porównanie, zatrzymanie odczytu (Hold), dB, dBm
- Standardowy interfejs USB – obsługa protokołów USBCDC i USBTMC
- Pomiar temperatury (tylko model GDM-9042)
- Zapis danych na pamięci USB (tylko model GDM-9042)
- Opcjonalny interfejs GPIB (dostępny fabrycznie tylko w modelu GDM-9042)

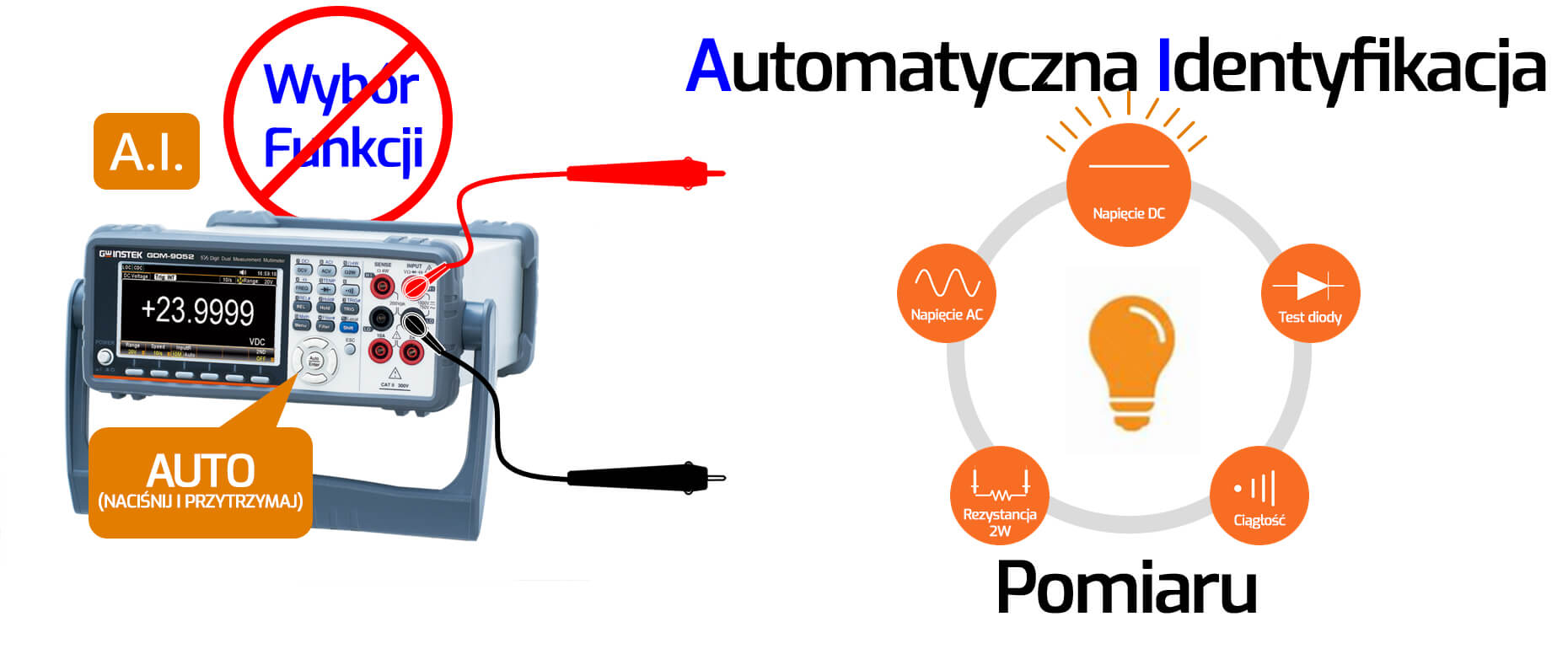

Automatyczna identyfikacja pomiarów A.I.
Seria multimetrów GW Instek GDM-904x to pierwsze multimetry stacjonarne wyposażone w funkcję Automatycznej Identyfikacji Pomiarów (A.I.). Po jej aktywacji urządzenie samodzielnie rozpoznaje rodzaj sygnału wejściowego – niezależnie czy jest to napięcie AC/DC, test diody, pomiar rezystancji czy ciągłości obwodu – i automatycznie przełącza się na odpowiedni tryb pomiarowy.
Dzięki temu użytkownik nie musi ręcznie wybierać rodzaju pomiaru, co znacznie przyspiesza pracę i eliminuje ryzyko błędnej konfiguracji. Funkcja A.I. sprawia, że pomiary są bardziej intuicyjne, szybkie i komfortowe – zarówno w codziennej eksploatacji, jak i w zastosowaniach profesjonalnych, takich jak serwis, laboratoria czy produkcja.

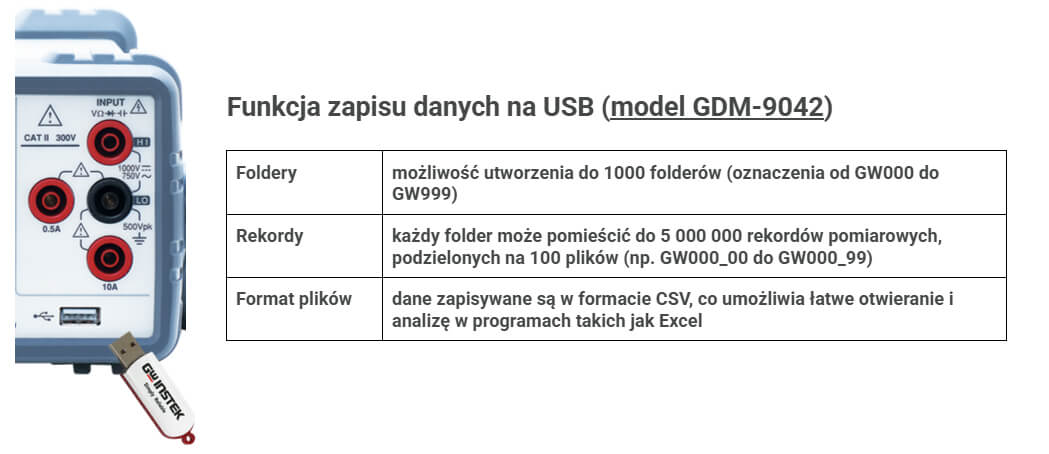

Funkcja wygodnego zapisu danych na pamięci USB
Jedną z kluczowych cech wyróżniających model GDM-9042 na tle innych multimetrów cyfrowych w tej klasie jest możliwość bezpośredniego zapisu danych na pamięci USB. Dzięki tej funkcji użytkownik może łatwo i szybko zapisać wyniki pomiarów bez potrzeby pośredniego zapisu do pamięci wewnętrznej urządzenia lub podłączania miernika do komputera. To rozwiązanie nie tylko skraca czas obsługi, ale również eliminuje konieczność tworzenia specjalnych aplikacji do transmisji danych, co obniża koszty i przyspiesza pracę.
Funkcja zapisu na pamięci USB oferuje dwa tryby pracy: tryb podstawowy oraz tryb zaawansowany, które można wybrać bezpośrednio z poziomu panelu przedniego urządzenia. W trybie podstawowym dane są zapisywane automatycznie w nowym folderze, którego nazwa oparta jest na czasie systemowym. W trybie zaawansowanym użytkownik ma możliwość wskazania konkretnej ścieżki zapisu lub utworzenia nowego folderu.
System plików USB pozwala na utworzenie do 1000 folderów (oznaczonych jako GW000 ~ GW999). Każdy folder może przechowywać do 5 000 000 rekordów danych, które dzielą się na 100 podplików – każdy z nich może zawierać 50 000 danych pomiarowych (np. folder GW000 zawiera pliki: GW000_00 ~ GW000_99). Dane zapisywane są w formacie CSV, co umożliwia ich łatwe otwieranie i analizę przy użyciu popularnych narzędzi, takich jak Microsoft Excel.

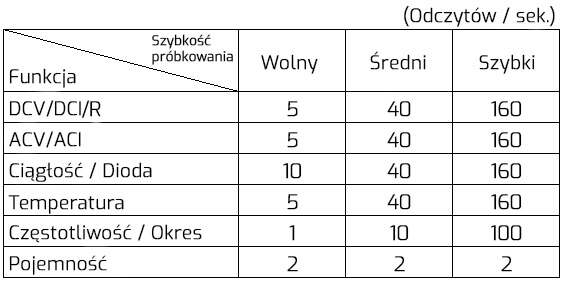

Regulowana prędkość pomiaru

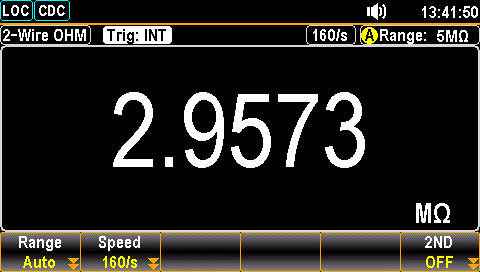

Seria multimetrów GW Instek GDM-904x oferuje trzy konfigurowalne prędkości pomiaru: szybką, średnią oraz wolną, co pozwala na optymalne dostosowanie urządzenia do konkretnego zastosowania pomiarowego. Przykładowo, w trybie szybkiego pomiaru napięcia DC, multimetr pozwala na odczyt 160 wartości na sekundę, co maksymalizuje efektywność pracy i skraca czas potrzebny na analizę sygnału.
Możliwość wyboru prędkości pomiarowej sprawia, że urządzenie doskonale sprawdza się zarówno w zastosowaniach wymagających dużej szybkości odczytu – np. w testach dynamicznych – jak i w pomiarach wymagających większej dokładności i stabilności.
Bogaty zakres funkcji pomiarowych
Seria GW Instek GDM-904x wyróżnia się na tle konkurencyjnych multimetrów szerokim zakresem funkcji pomiarowych i matematycznych, dostosowanych do profesjonalnych zastosowań w laboratoriach, serwisach i przemyśle.
Multimetr oferuje 11 podstawowych funkcji pomiarowych, takich jak:
- napięcie AC i DC,
- prąd AC i DC,
- rezystancja (pomiar 2-przewodowy),
- pomiar pojemności,
- częstotliwość i okres,
- test diody,
- test ciągłości obwodu (sygnalizacja akustyczna).
Model GDM-9042 dodatkowo umożliwia pomiar temperatur.
Dodatkowo, urządzenie wyposażono w szereg funkcji matematycznych, które wspomagają analizę danych i usprawniają codzienną pracę:
- wartość maksymalna/minimalna (Max/Min),
- pomiar w decybelach (dB, dBm),
- funkcje porównawcze (COMP),
- funkcja liniowa MX+B,
- odwrotność wartości (1/X),
- odniesienie procentowe (Ref%),
- funkcje Hold oraz REL do stabilizacji i odniesienia pomiaru.
Dzięki temu multimetry z serii GDM-904x pozwalają na wszechstronne i precyzyjne pomiary, które spełniają wymagania nawet najbardziej zaawansowanych użytkowników.

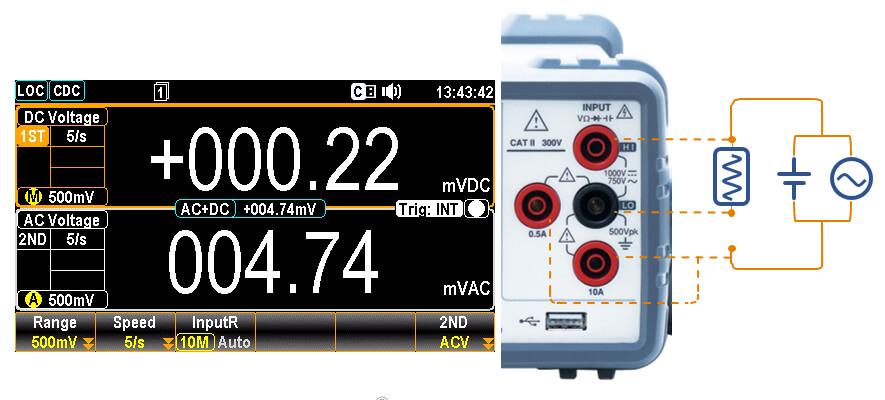

Podwójny wyświetlacz i podwójny pomiar
Seria GW Instek GDM-904x, podobnie jak zaawansowane multimetry 6½- i 5½-cyfrowe tej marki, została wyposażona w funkcję podwójnego pomiaru i podwójnego wyświetlacza. Umożliwia to jednoczesne monitorowanie dwóch różnych wielkości elektrycznych, np. napięcia i prądu DC lub napięcia DC wraz ze składową AC. Wyniki obu pomiarów są prezentowane równocześnie na dwóch niezależnych ekranach, co znacząco przyspiesza pracę i eliminuje konieczność ręcznego przełączania trybów odczytu.
Dzięki takiemu rozwiązaniu użytkownicy mogą szybciej analizować dane i wygodniej obserwować charakterystyki sygnałów podczas testowania układów lub przewodów pomiarowych, bez potrzeby stosowania dodatkowego sprzętu.
Pełna kompatybilność poleceń SCPI – łatwa wymiana urządzeń
Dla użytkowników dotychczasowej serii GDM-834x, nowa seria GDM-904x oferuje pełną kompatybilność poleceń SCPI (Menu/Interface/SCPI ID). Oznacza to, że urządzenia można z łatwością wymienić, bez konieczności przebudowy istniejących aplikacji pomiarowych lub systemów automatyzacji.
Zachowanie zgodności z poprzednimi modelami eliminuje dodatkowe koszty modyfikacji oprogramowania, minimalizując przestoje w produkcji i zwiększając efektywność wdrożeń nowych urządzeń pomiarowych.
