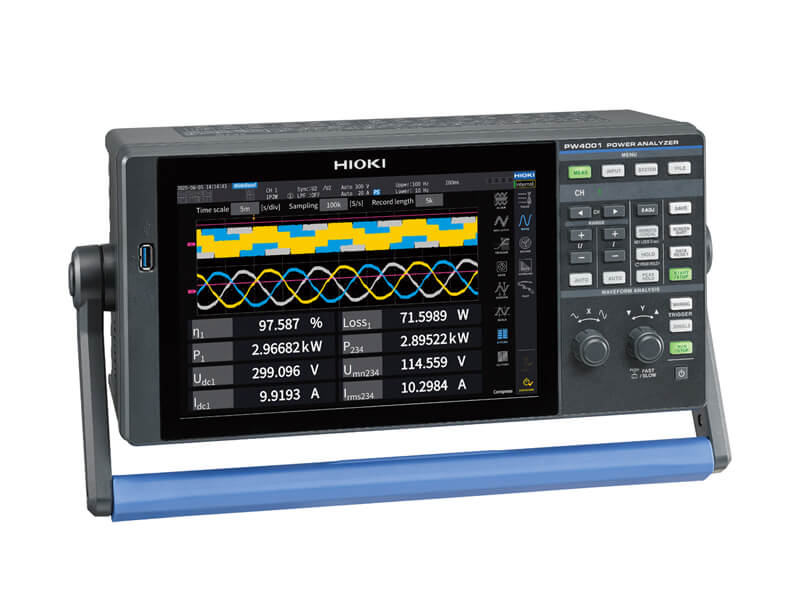

Hioki PW4001 Analizator mocy, 4-kanałowy

Analizator mocy Hioki PW4001 to wysoce zaawansowane, 4-kanałowe urządzenie pomiarowe o laboratoryjnej precyzji (dokładność podstawowa ±0.04%), stworzone do pracy w ekstremalnych warunkach (od -20°C do +50°C). Dzięki natywnej obsłudze magistrali CAN FD, niesamowitemu próbkowaniu 2.5 MHz oraz odświeżaniu 1 ms, stanowi idealne rozwiązanie do testów inwerterów SiC, silników EV/HEV oraz systemów magazynowania energii (ESS). Skraca czas testów drogowych (RDE/WLTP) i eliminuje konieczność ryzykownego wpinania się sondami w układ wysokiego napięcia.

Najważniejsze cechy analizatora mocy Hioki PW4001

• Laboratoryjna dokładność: Podstawowa dokładność ±0.04% (dla DC oraz 50/60 Hz) oraz szerokie pasmo częstotliwości od DC do 600 kHz.
• Wysoka rozdzielczość i szybkość: Próbkowanie 16-bit, 2.5 MHz z możliwością odświeżania danych co 1 ms – idealne do rejestracji dynamicznych stanów nieustalonych.
• Odporność na ekstremalne środowisko: Praca w temperaturach od -20°C do +50°C z zachowaniem pełnej dokładności (idealne do testów WLTP in -7°C) oraz certyfikowana odporność na wibracje rzędu 4.6 G.
• Integracja danych CAN / CAN FD: Bezpośrednie odbieranie parametrów z ECU/BMS pojazdu i ich sprzęganie w czasie rzeczywistym z pomiarem sprzętowym, bez ryzykownego podpinania sond do obwodów wysokiego napięcia.
• Zasilanie DC w terenie: Możliwość zasilania analizatora napięciem 10.5 V – 28 V DC (wersje -04 i -05), co czyni go w 100% niezależnym sprzętem do testów drogowych.
• Wysokie napięcie wejściowe: Bezpośredni pomiar do 1500 V DC (CAT II) bez konieczności używania dodatkowych sond różnicowych.

Automatyczna kompensacja fazy z indywidualną kalibracją czujników

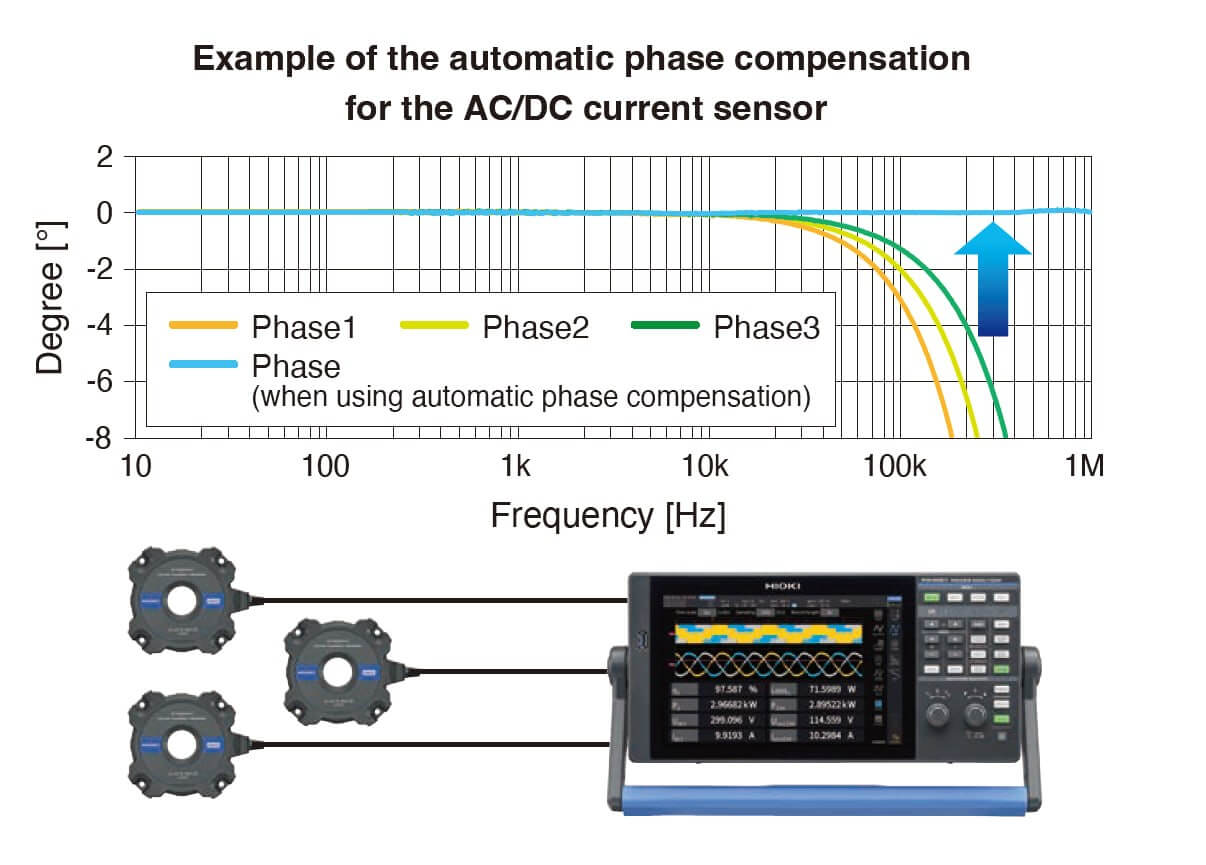

Tradycyjne analizatory często wykorzystują ujednoliconą krzywą korekcji dla wszystkich sond, co prowadzi do błędów przy wysokich częstotliwościach. Analizatorci Hioki PW4001 działa inaczej – oferuje automatyczną kompensację fazy bazującą na profilach kalibracyjnych przypisanych do każdego czujnika z osobna (Hioki charakteryzuje każdy czujnik prądowy na etapie produkcji). Te unikalne właściwości fazowe są odczytywane i wykorzystywane w czasie rzeczywistym, gwarantując najwyższą dokładność pomiaru w pełnym paśmie częstotliwości.

Automatyczne przełączanie obliczeń sprawności na podstawie kierunku przepływu mocy

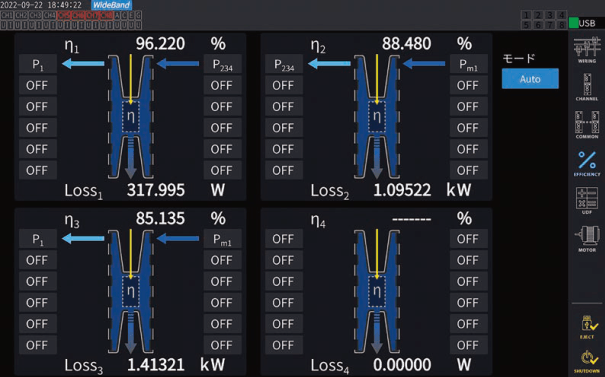

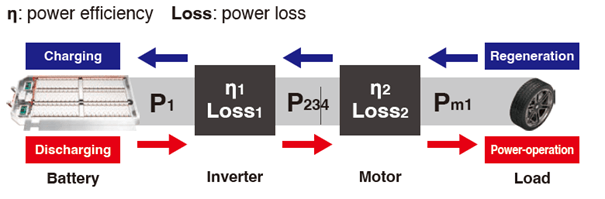

Podczas testowania pojazdów elektrycznych EV lub systemów magazynowania energii, kierunek przepływu prądu nieustannie się zmienia. PW4001 automatycznie wykrywa stany ładowania/rozładowywania oraz napędzania/rekuperacji, dynamicznie zmieniając kierunek przepływu energii w obliczeniach. Zapobiega to powstawaniu błędów pomiarowych, w których sprawność układu (Efficiency) podczas pracy regeneracyjnej mogłaby fałszywie przekraczać 100%.

Dokładność ±0.04% dla testów R&D. Kompaktowość dla inżynierii produkcji

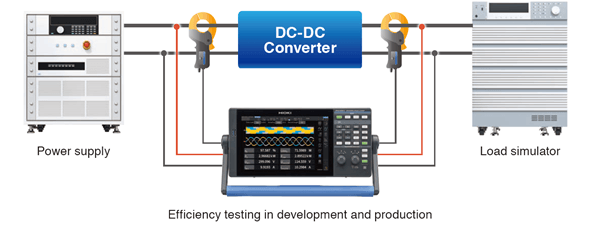

W środowisku R&D analizator zapewnia światowej klasy dokładność napięcia stałego (DC), która jest niezbędna do pomiaru sprawności falownika i precyzyjnego obliczania strat. Na linii produkcyjnej z kolei, najwyższa dokładność stanowi ostateczny dowód jakości produktu opuszczającego fabrykę. Ważąc zaledwie 4.6 kg, jest urządzeniem nie tylko znacznie bardziej poręcznym, ale też bardziej opłacalnym kosztowo niż nieporęczne analizatory stacjonarne poprzednich generacji.

Bezpieczne wejście do 1500 V DC i szeroki zakres pomiaru prądu (Aplikacje ESS)

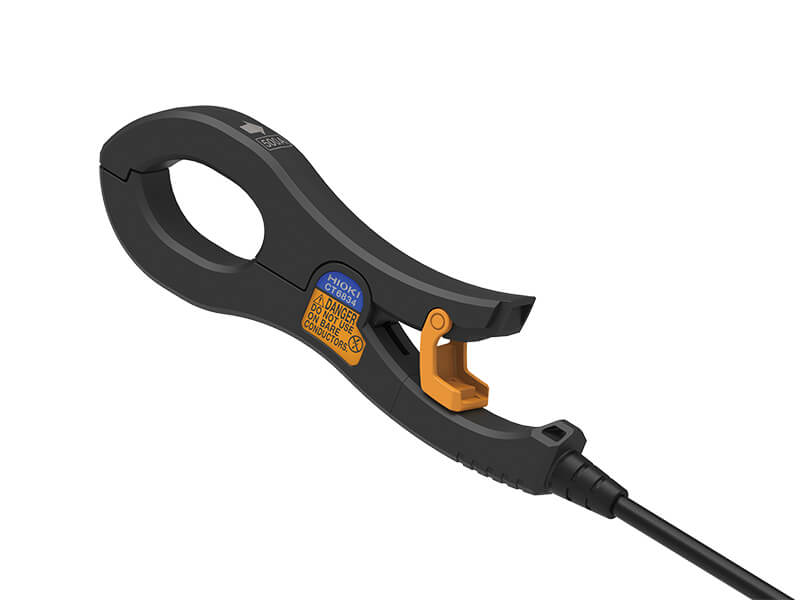

Inżynierowie pracujący nad centrami danych nowej generacji o architekturze 800 V DC (HVDC) mogą korzystać z bezpośredniego wejścia do 1500 V DC (CAT II) bez konieczności stosowania dodatkowych, kosztownych dzielników napięcia czy sond różnicowych. Ponadto, bogata oferta sond Hioki pozwala obsłużyć skrajne tryby pracy układów ESS – od rozładowywania oddającego setki amperów do sieci w godzinach szczytu, aż po nocne, powolne ładowanie prądem poniżej 10 A chroniące żywotność ogniw.

Wszechstronność oscyloskopu zaprojektowana z myślą o pomiarach mocy

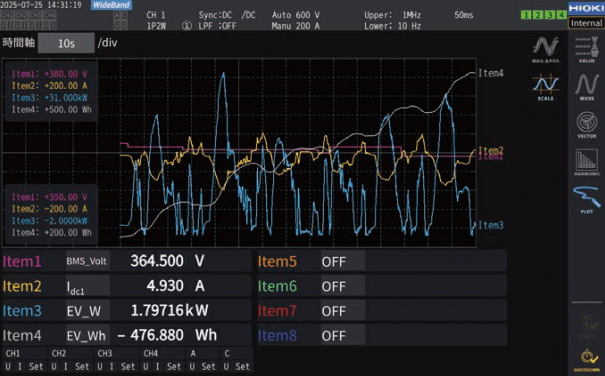

Urządzenie łączy precyzję pomiaru mocy z narzędziami analitycznymi znanymi z oscyloskopów. Umożliwia analizę przebiegów z wykorzystaniem funkcji Zoom & Cursor, zaawansowane wyzwalanie (Level & Event trigger) oraz jednoczesne wyświetlanie wartości liczbowych i falowych. Wbudowana pamięć o pojemności 15 GB pozwala na śledzenie zachowania układu podczas długich cykli jazdy czy testów wytrzymałościowych (rejestracja do 8 parametrów jednocześnie na wykresie trendów). Opcjonalne złącze D/A oferuje 16-kanałowe wyjście analogowe z próbkowaniem do 1 MHz.

Głębsza analiza dla szybszego udoskonalania projektów (Analiza silników i harmonicznych)

Wizualizacja złożonych danych to klucz do szybszego prototypowania. PW4001 umożliwia:

• Precyzyjny pomiar sprawności silnika elektrycznego: Analiza w czasie rzeczywistym (Modele -03 i -05) obejmująca moment obrotowy, RPM i moc.

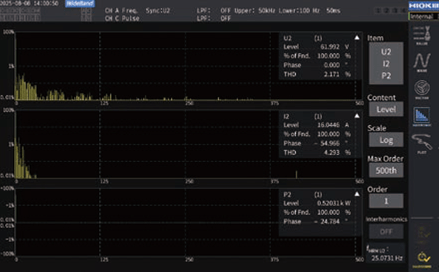

• Analizę harmonicznych do 500. rzędu: Głęboki wgląd w jakość zasilania i zakłócenia wprowadzane przez komponenty SiC / GaN (widok wykresu i listy).

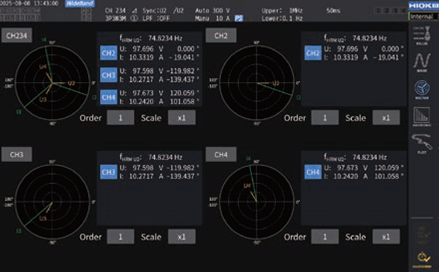

• 4-obwodową analizę wektorową: Natychmiastowy podgląd kierunku przepływu mocy i kątów fazowych w obrębie skomplikowanego okablowania układu napędowego.

Integracja magistrali CAN FD i inteligentne oprogramowanie (Brak kodowania)

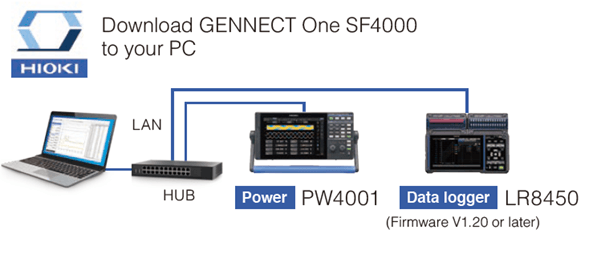

PW4001 z CAN FD to prawdziwy przełom w testach drogowych. Posiada natywną funkcję wejścia/wyjścia CAN (odczyt również via OBD-II/OBDonUDS), dzięki czemu potrafi konwertować sygnały cyfrowe prosto z baterii pojazdu i wyliczać na ich podstawie moc, eliminując potrzebę inwazyjnego wpinania się sondami w izolację przewodów WN. Ponadto sprzęt wspiera łączność "no code" z wykorzystaniem wbudowanego serwera HTTP/FTP, oprogramowania Gennect One oraz natywnych sterowników do środowisk LabVIEW® i MATLAB®.
