Manometry analogowe

Budenberg 179 Manometr różnicowy z rurką Bourdona

SKU
BUDE/179
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Budenberg

.

Kamil Turowski 22 531 00 94 / 533 394 222

Budenberg 179 to manometr różnicy ciśnienia składający się z dwóch przeciwległych rurek Bourdona, z których każda ma własne przyłącze, lecz wspólną wskazówkę, wskazując różnicę pomiędzy dwoma ciśnieniami. Model 179F stosowany jest w aplikacjach wymagających pomiaru różnicy między dwoma różnymi ciśnieniami. Manometry Model 179F mogą pracować w układach z ciśnieniem nie większym niż 4-krotność zakresu różnicy ciśnienia. Manometr został zaprojektowany, w celu wytrzymania pełnego zakresu zadanego ciśnienie oddzielnie na każde przyłącze lub razem. Maksymalne ciśnienie pracy nie może być przekroczone nawet chwilowo, dlatego przy dobrze manometru należy wziąć pod uwagę nagle wzrosty ciśnienia. W razie potrzeby manometru mogą być dostarczone ze skalą centralną np. 1-0-1 (co odpowiada różnicy ciśnienia 2 bar, w tabeli). W przypadku innych specjalnych parametrów, prosimy o kontakt z naszym działem sprzedaży.

Średnica 150 mm
Obudowa i ramka Odlewane aluminium, szare wykończenie do IP55
Mocowanie Kołnierz tylny – Model 197F
Kołnierz przedni – Model 11/179
Zakresy pomiarowe 0 … 1 bar do 0 … 16 bar
Centralnie zerowa skala (opcja)
Inne równoważne jednostki ciśnienia/podciśnienia (opcja)
Element pomiarowy Mosiądz i brąz berylowego (rurka Bourdon) (BC)
Stal nierdzewna 316st (Z)
Monel (M)
Nadciśnienie Dopuszczalne nadciśnienie do 100% FSD
Przyłącze procesowe 3/8” BSP z 46 mm odstępem (standardowo)
1/4” NPT (API), 1/2” NPT (opcja)
Przyłącze ciśnienia Stal nierdzewna 316 (standard)
Opcje: Stal węglowa, monel, tytan, hastelloy, Tantal
Okładziny: PTFE, Halar, PDA
Materiał membrany Stal nierdzewna 316 (standard)
Opcje: Monel, Tantel, Hastelloy, Srebro lub ochrona PTFE
Inne materiały na zapytanie
Klasa dokładności KL: 1.5% FSD wg EN837-1
Stopień ochrony IP67 według EN 60-529
Temperatura Pracy: -20 … +90 ºC
Przechowywania: -40 … +100 ºC
Inne zakresy temperatury na zapytanie
Podzielnia Białe anodowane aluminium z czarną skalą
Podwójna skala bar / psi (opcja)
Inne skale (opcja)
Spójność pomiarowa Wszystkie urządzenia są indywidualnie wzorcowane oraz posiadają unikalny numer seryjny wydrukowany na tarczy.
Deklaracja zgodności producenta zgodną z normami krajowymi jest dostarczana bezpłatnie.
Wskazówka Czarna aluminiowa
Regulacja mikrometrem (modele >350 mbar) (opcja)
Mechanizm Stal nierdzewna
Współczynnik temperaturowy Różnice wskazań spowodowane temperaturą nie powinny przekroczyć wartości ±0.04 x (t2 – t1) % zakresu, gdzie:
t2 – temperatura otoczenia
t1 – referencyjna temperatura otoczenia
Normy Wszystkie jednostki produkowane są zgodnie z normą EN 837-1
Konstrukcja obejmuje normę PED
Dostępne certyfikaty Certyfikat materiału BS EN 10204 3.1B (opcja)
Świadectwo wzorcowania (opcja)
Instrukcja montażu Zgodnie z normą EN 837-2




Maksymalne ciśnienie pracy

Różnica ciśnienia Brąz berylowe Stal nierdzewna
Bar Bar Bar
0…1 6 6
0…1.6 8 8
0…2 10 10
0…2.5 14 14
0…4 16 16
0…6 28 28
0…10 40 40
0…16 50 50

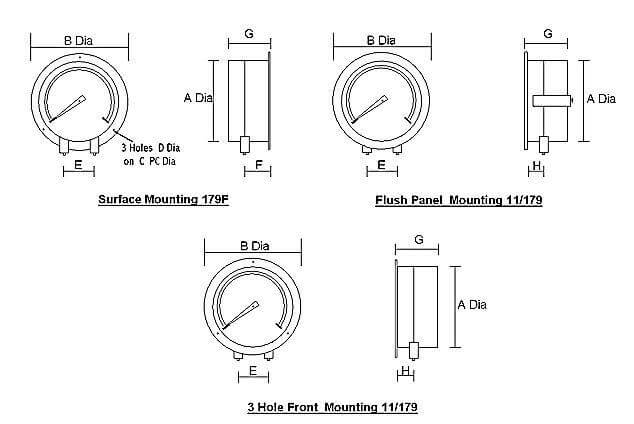

Wymiary






Model Typ A B C D E F G H Masa
179F 150mm (natynkowy) 155mm 180mm 164mm 6mm 48mm 40mm 80mm   1,7kg
11/179 150mm (podtynkowy) 155mm 172mm     48mm 40mm 80mm 39mm 1,7kg
11/179 150mm (podtynkowy) 155mm 172mm 164mm 6mm 48mm 40mm 80mm 39mm 1,7kg

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Model Średnica
179F 150 mm
11/179F

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Kontakt elektryczny

Magnetyczny urządzenia kontaktowe Model 144 mogą być montowany jako jednostki pojedyncze lub podwójne urządzenia kontaktowe.



Zawory

Wraz z manometrami różnicy ciśnienia, możliwe jest dostarczenia zblocza zaworowego 3- lub 5-drogowego. Zblocze zaworowe oprócz normalnej pracy urządzenia pozwala na:

  • Sprawdzenie zerowego ciśnienia przy ciśnieniu w układzie
  • Całkowitą izolację urządzenia
  • Dekompresję lub kontrolowane odpowietrzenie urządzenia
  • Tłumienie pulsacji i skoków ciśnienia



Separatory membranowe

Manometr Model 179 może współpracować z separatorami membranowymi czy kapilarami, pozwalając na pracę z gorącymi i lepkimi płynami, zawiesinami oraz wysoko korozyjnymi mediami. Maksymalna rekomendowana długość kapilary to 5 metrów.



Inne

  • Zewnętrznie regulowany tłumik
  • Syfony i U-rurki
  • Zawory zabezpieczające nadciśnienia
  • Adaptery obrotowe
  • Zawory igłowe
  • Zawory kulkowe
  • Kolektory blokowe i odpowietrzający
  • Uszczelki
