Meatest 140-50 Cewka prądowa do 1500A

Produkt wycofany, dostępny zamiennik: Meatest 0950 Cewka prądowa

Model Meatest 140-50 to cewka prądowa z odpowiednio 50 i 25 zwojami. Cewka prądowa jest produkowana poprzez zawinięcie miedzianego drutu, który jest następnie zamykany w piance epoksydowej, zapewniającej wysoką wytrzymałość rdzenia i charakteryzuje się niskim spadkiem napięcia. Cewka prądowa posiada trzy zaciski, wspólny +I oraz dwa zaciski -I dla zwojów x25 oraz x50.

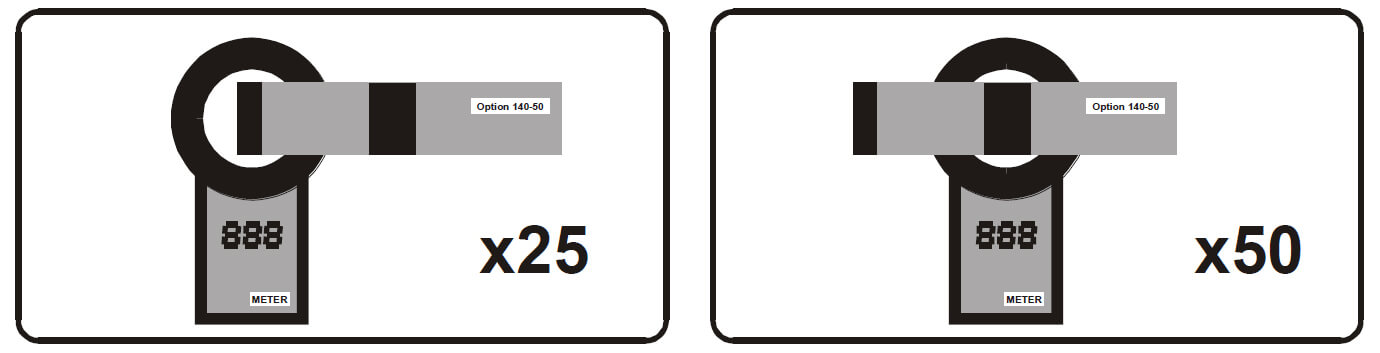

{tab=Cechy i funkcje} Podczas pomiarów zacisk dodatni cewki należy połączyć z zaciskiem dodatnim źródła, a zacisk ujemny z wybranym zaciskiem ujemnym cewki (x25 lub x50). Cewka z kalibratorem wielofunkcyjnym M142 oraz kalibratorem mocy i energii M133C firmy Meatest, pozwala na sprawdzenie mierników cęgowych AC i DC prądem do 1500A oraz do 1000A z kalibratorem M143. Należy również pamiętać, że wzorcowanie amperomierzy powinno być wykonywane w miejscach, bez elementów przewodzących prądy magnetyczne, w przeciwnym razie dodatkowy błąd spowodowany zniekształceniem pola magnetycznego wokół cewki zwiększa niepewność wykonywanych pomiarów. Ponadto w celu uniknięcia dodatkowych błędów, podczas badania amperomierzy zaleca się jego położenie zgonie z poniższym rysunkiem.
