Przewody i końcówki

Hioki 9290-10 Adapter zaciskowy 1000A 10:1

SKU
HIOKI/929010
zł netto 1 439
Dodaj do zapytania ofertowego

Przed skorzystaniem z opcji finansowania, prosimy o potwierdzenie dostępności magazynowej urządzenia.

Producent:

Hioki

.

Kamil Turowski 22 531 00 94 / 533 394 222

Czujniki cęgowe Hioki to urządzenia pomiarowe najwyższej klasy, które wykorzystują bogate doświadczenie firmy Hioki w technologii pomiaru prądu.





Model 9290-10 to adapter cęgowy o obciążalności 1500 A AC i współczynniku przekładnika prądowego 10:1. Dzięki dużej średnicy cęgów, szerokiej charakterystyce częstotliwościowej oraz doskonałej charakterystyce fazowej, przekładnik prądowy zapewnia niezawodne działanie. Adapter ten umożliwia miernikom mocy Hioki rozszerzenie zakresu pomiarowego oraz precyzyjne pomiary dużych prądów.




Hioki 9290-10 działa jako przekładnik prądowy, który przekształca duży prąd przepływający przez przewód (do 1500 A AC - 5 minut maksymalnie) na proporcjonalnie mniejszy prąd, który może być bezpiecznie zmierzony przez kompatybilne urządzenia pomiarowe, takie jak mierniki mocy czy analizatory sieci.

Gwarantowana dokładność: 1 rok



Znamionowy prąd

AC 1000 A ciągły (maksymalnie 1500 A przez 5 minut lub krócej)

Znamionowy prąd wtórny

AC 100 A (współczynnik CT 10 : 1)

Dokładność

±1,5% rdg.

Dokładność fazy

±1,0° lub mniej

Charakterystyka częstotliwościowa

Amplituda: 20 Hz do 5 kHz: ±2,0 % rdg. (odchylenie od dokładności)

Faza: 20 Hz do 5 kHz: ±1,0 ° lub mniej (odchylenie od dokładności)

Maks. napięcie znamionowe do uziemienia

600 V AC rms (przewód izolowany)

Średnica szczęk

φ 55 mm (2,17 cala) lub 80 mm (3,15 cala) × 20 mm (0,79 cala) szyna zbiorcza

Wymiary i masa

99,5 mm (3,92 cala) szer. × 188 mm (7,40 cala) wys. × 42 mm (1,65 cala) gł., 580 g (20,5 uncji), długość przewodu 3 m (9,84 stopy)

Dołączone akcesoria

Instrukcja obsługi ×1, Mark band ×6

Jeśli w zakładce jest brak opisu technicznego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał opisu w trakcie przygotowywania na stronę.

Jeśli w zakładce jest brak wyposażenia standardowego produktu, prosimy skorzystać z karty katalogowej lub skontaktować się z Działem Handlowym. Istnieje możliwość, że produkt nie posiada w ogóle, bądź nie posiadał wyposażenia w trakcie przygotowywania na stronę.

Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.

Akcesoria dla Hioki 9290-10

[Obrazek Hioki 9660 Sonda prądowa 100A AC]Hioki 9660 Sonda prądowa 100A ACZamów
[Obrazek Hioki 9661 Sonda prądowa 500 A AC, BNC]Hioki 9661 Sonda prądowa 500 A AC, BNCZamów

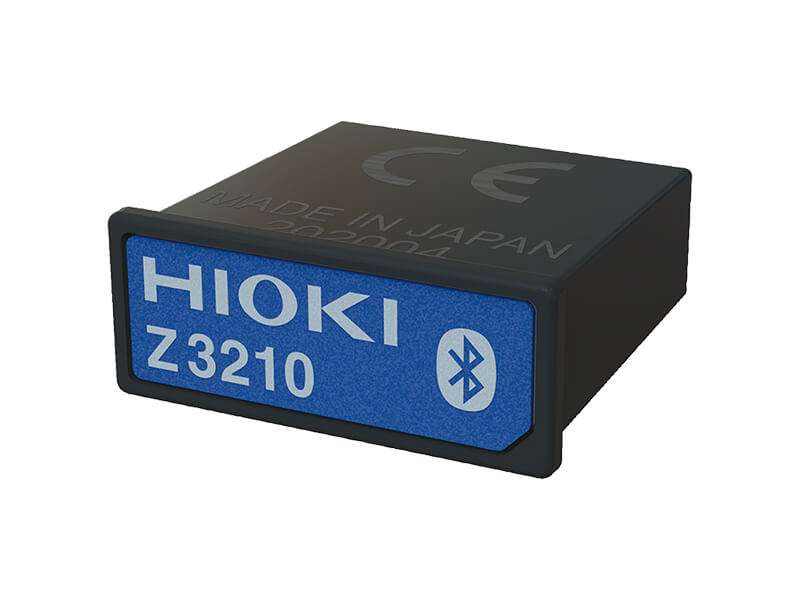

[Obrazek Hioki Z3210 Adapter bezprzewodowy]Hioki Z3210 Adapter bezprzewodowyZamów

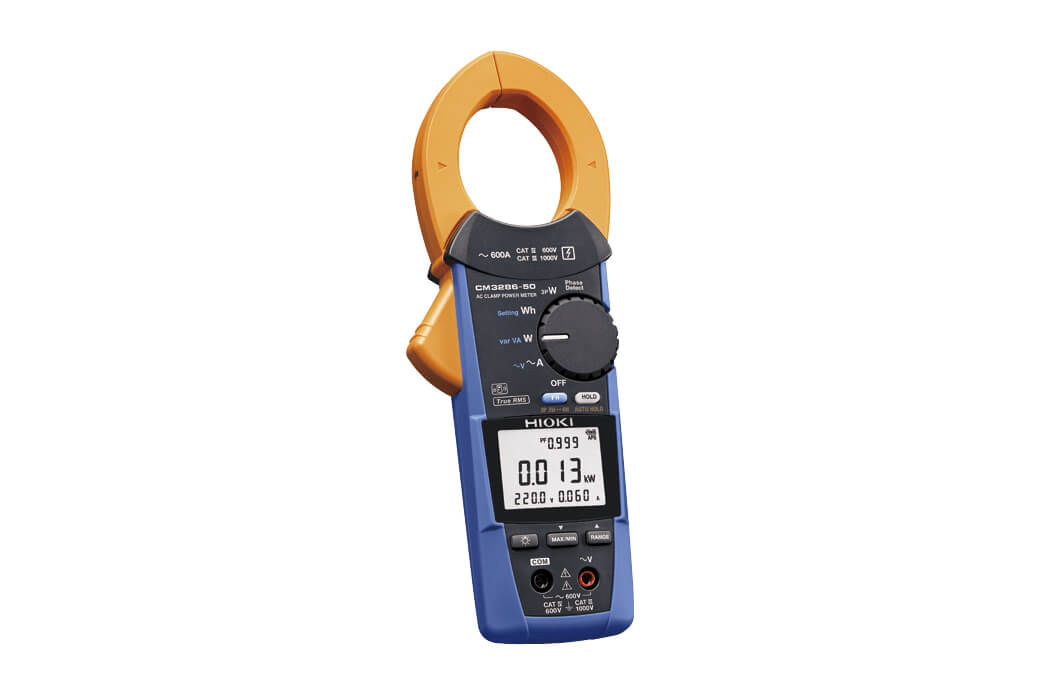

[Obrazek Hioki CM3286-50 Miernik cęgowy mocy AC]Hioki CM3286-50 Miernik cęgowy mocy ACZamów

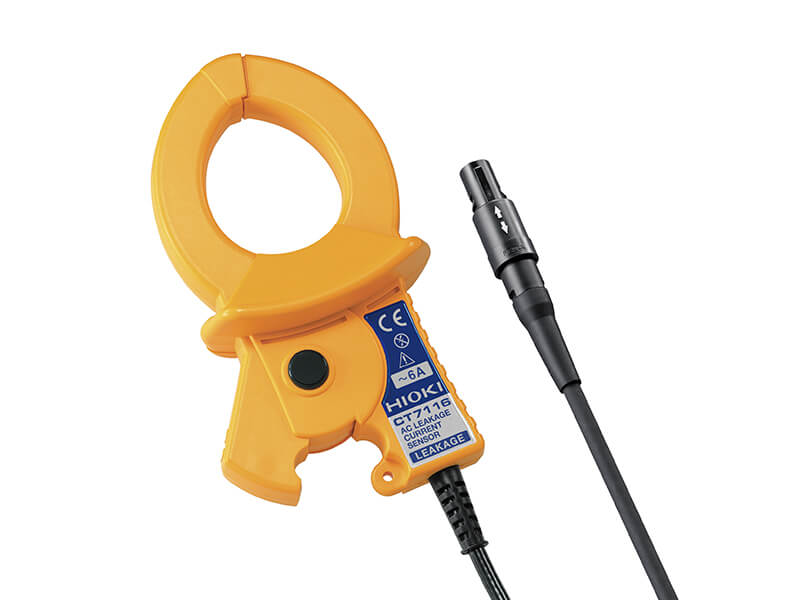

[Obrazek Hioki CT7116 Cęgi prądowe AC do pomiaru prądów upływu]Hioki CT7116 Cęgi prądowe AC do pomiaru prądów upływuZamów
