Hioki CM7290 Jednostka wyświetlająca

Wybór spośród szerokiej gamy czujników

Skorzystaj z bogatej oferty czujników dostosowanych do różnych zastosowań. Czujniki prądu AC/DC z funkcją automatycznego zerowania doskonale sprawdzają się w rejestracji długoterminowej.

Pomiar za pomocą czujnika prądu AC/DC: Podstawowe ustawienia pomiaru

Podłączając czujnik prądu AC/DC do jednostki CM7290, a następnie do rejestratora danych lub pamięci HiCorder, można uzyskać następujące dane wyjściowe:

• Przebieg prądu stałego lub przemiennego (do 5 kHz/10 kHz) — w trybie WAVE dla wyprowadzania sygnału przebiegu.
• Sygnał analogowy RMS — generowany przez konwersję przebiegu wejściowego na wartość skuteczną (RMS) w trybie RMS.
• Sygnał analogowy szczytowy — generowany przez wykrycie wartości szczytowej przebiegu prądu w trybie PEAK.
• Analogowy sygnał częstotliwościowy — generowany przez detekcję częstotliwości przebiegu prądu w trybie FREQ.

Pomiar prądu za pomocą czujnika prądu AC/DC: Kompatybilne czujniki prądu

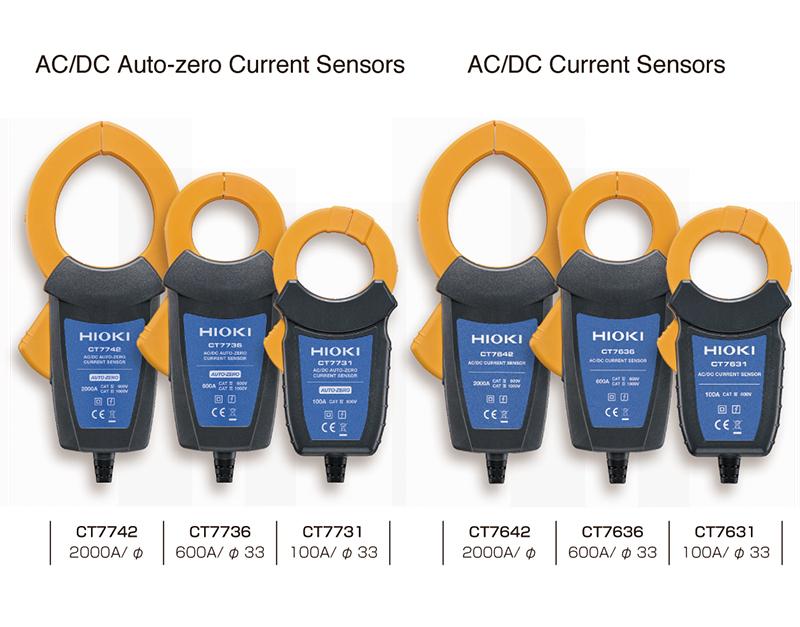

Można użyć dowolnego z dostępnych czujników prądu AC/DC o wartościach znamionowych od 100 A do 2000 A. CM7290 obsługuje dwa typy czujników prądu: AC/DC Auto-zero Current Sensors, które mają pasmo częstotliwości czujnika od DC do 5 kHz AC, oraz czujniki AC/DC, które mają pasmo częstotliwości od DC do 10 kHz AC.

Pomiar prądu za pomocą czujnika prądu AC/DC: Funkcja automatycznego zerowania czujnika

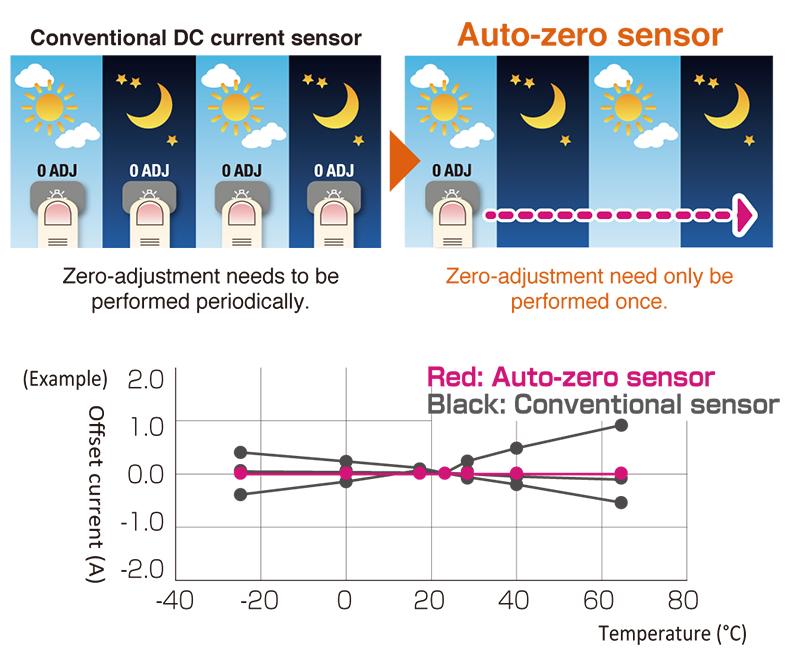

Ponieważ zmiany temperatury powodują przesunięcie punktu zerowego podczas korzystania z konwencjonalnego czujnika prądu DC do pomiaru, konieczne jest okresowe przeprowadzanie regulacji zera podczas rejestrowania danych przez dłuższy czas za pomocą takiego czujnika. Wada ta jest spowodowana działaniem elementu Halla, którego konwencjonalne czujniki prądu stałego używają do wykrywania prądu. Nowe czujniki prądu Hioki z automatycznym zerowaniem zawierają nowy obwód anulowania offsetu oparty na przełączaniu, opracowany w celu rozwiązania tego problemu. Nowa konstrukcja minimalizuje przesunięcie punktu zerowego, umożliwiając rejestrowanie wartości prądu stałego przez dłuższy czas bez konieczności okresowej regulacji zera.

Pomiar prądu za pomocą czujnika prądu AC/DC: Funkcja wyjścia WAVE Waveform

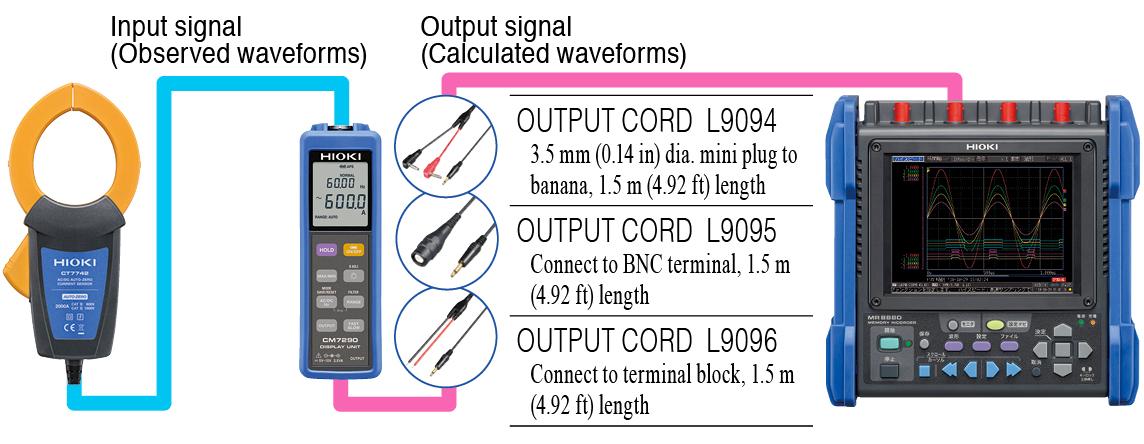

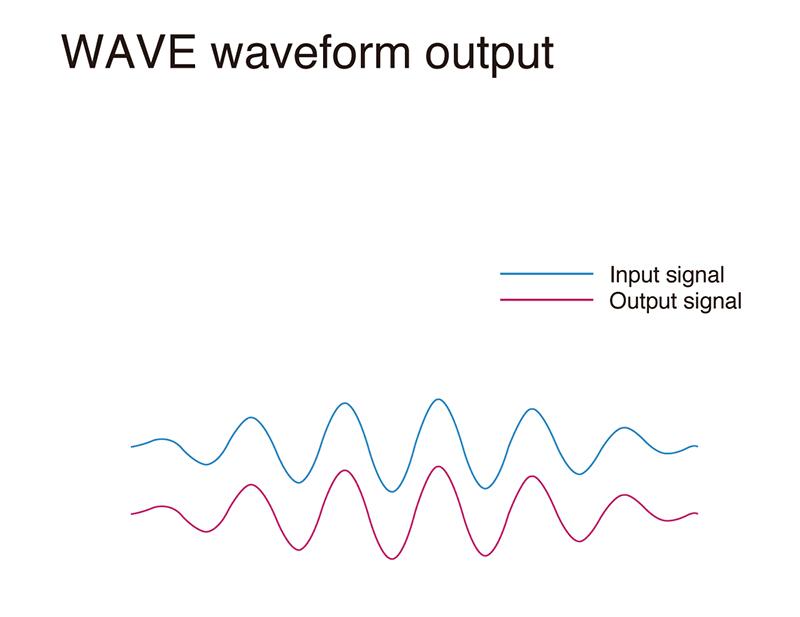

Jednostka CM7290 przekształca przebieg prądu płynącego w przewodzie, do którego podłączono czujnik prądu AC/DC, na proporcjonalny sygnał napięciowy. Po podłączeniu tego sygnału do cyfrowego oscyloskopu lub Memory HiCorder można zmierzyć chwilowe przebiegi prądu AC lub DC, takie jak prąd rozruchowy silnika. Alternatywnie, korzystając z funkcji wyjściowej przebiegu fali (tryb WAVE) w CM7290 i rejestratora danych, można monitorować prąd stały generowany przez panele słoneczne systemu PV przez dłuższe okresy czasu. Czujniki prądu z funkcją automatycznego zerowania doskonale nadają się do zastosowań wymagających długotrwałej obserwacji prądu stałego.

Pomiar prądu za pomocą czujnika AC/DC: Tryb RMS dla wyjścia RMS

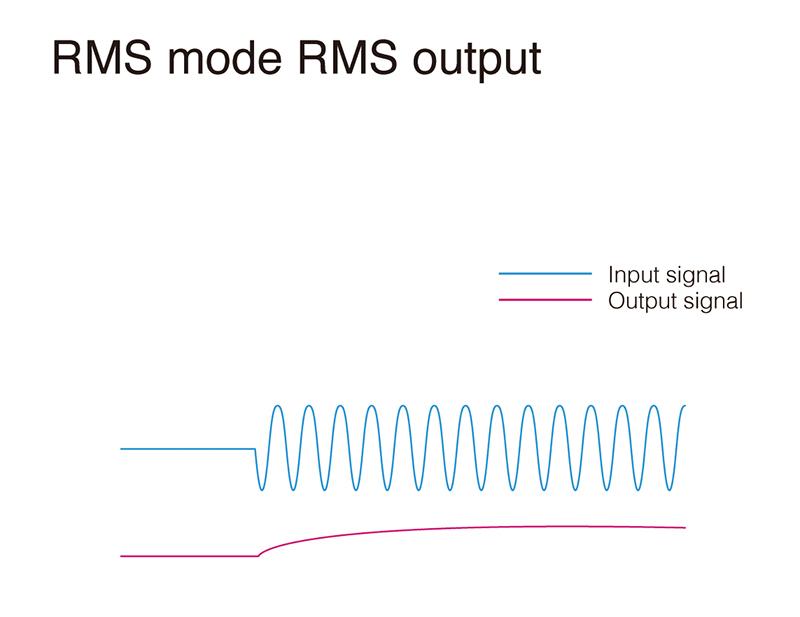

W trybie RMS jednostka CM7290 przekształca przebieg prądu płynącego w przewodzie, do którego podłączono czujnik prądu AC/DC, na serię wartości RMS. Wynik jest przesyłany jako sygnał napięciowy, z trzema dostępnymi ustawieniami prędkości:

• FAST: 45 Hz lub więcej
• NORMAL: 10 Hz lub więcej
• SLOW: 3 Hz lub więcej

Ta konfiguracja doskonale sprawdza się w zastosowaniach takich jak:

• Pomiar prądu przemiennego po stronie zasilania spawarki, gdzie występują nagłe wahania prądu,
• Długoterminowy pomiar wartości RMS dla przebiegu prądu w falowniku pracującym ze zmienną częstotliwością,
• Monitorowanie prądu silnika wrzeciona obrabiarki.

Pomiar prądu za pomocą czujnika prądu AC/DC: Tryb PEAK dla wartości szczytowej

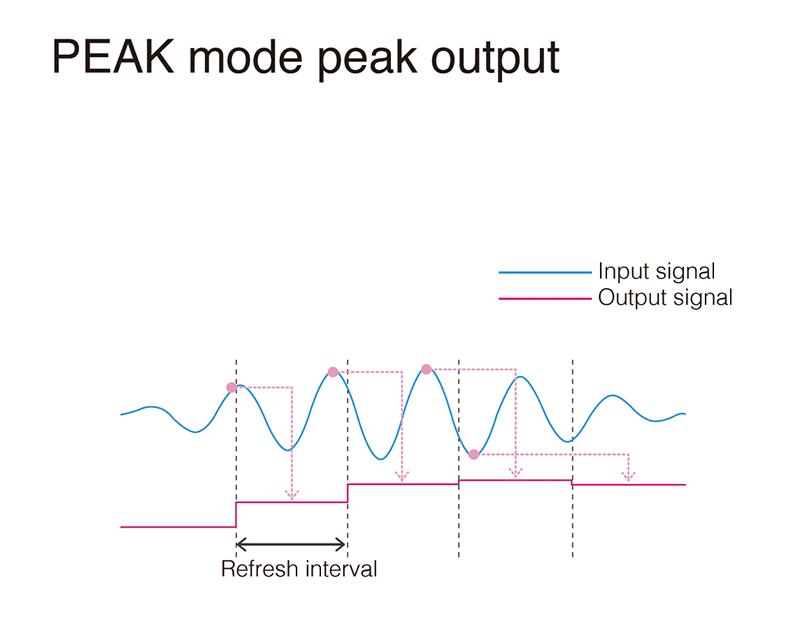

W trybie PEAK, jednostka CM7290 wykrywa wartość szczytową przebiegu prądu płynącego w przewodzie, do którego podłączono czujnik prądu AC/DC, z szybkością 2 kS/s (500 μs). Następnie, wartość ta jest przesyłana jako sygnał napięciowy, z czasem odświeżania wyjścia dostosowanym do wybranego trybu:

• FAST: 0,02 s
• NORMAL: 0,2 s
• SLOW: 1 s

Ta konfiguracja jest idealna do zastosowań, w których konieczne jest ciągłe monitorowanie maksymalnej wartości prądu w szybko zmieniającej się linii zasilania lub obciążeniu.

Pomiar prądu za pomocą czujnika prądu AC/DC: Tryb FREQ dla wyjścia częstotliwości

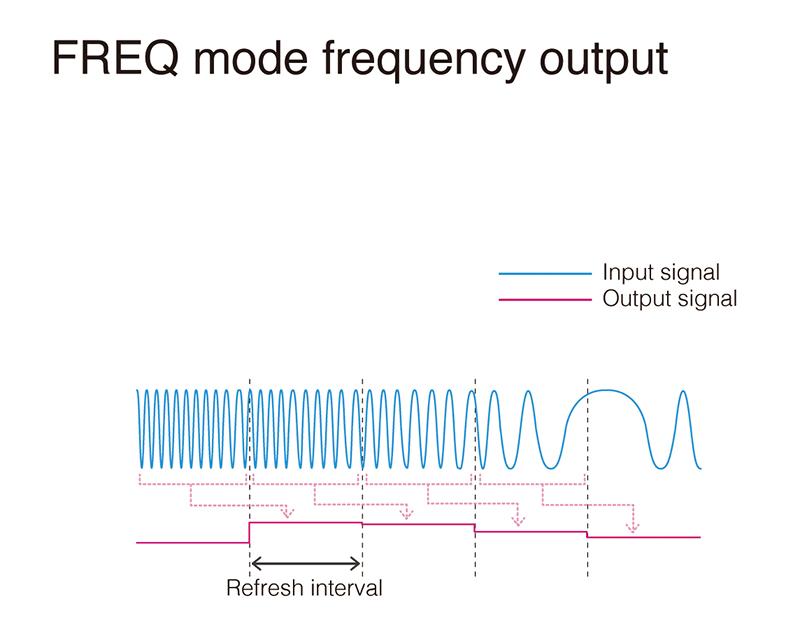

W trybie FREQ jednostka CM7290 oblicza częstotliwość fali prądu płynącego w przewodzie, do którego podłączono czujnik prądu AC/DC, w określonym przez użytkownika odstępie czasowym. Następnie wynik jest wyświetlany jako sygnał napięciowy z czasem odświeżania: 0,2 s (FAST), 0,2 s (NORMAL) lub 3 s (SLOW).

Ta konfiguracja sprawia, że CM7290 doskonale nadaje się do zastosowań, takich jak monitorowanie wahań częstotliwości oraz testowanie sprężarek i silników.

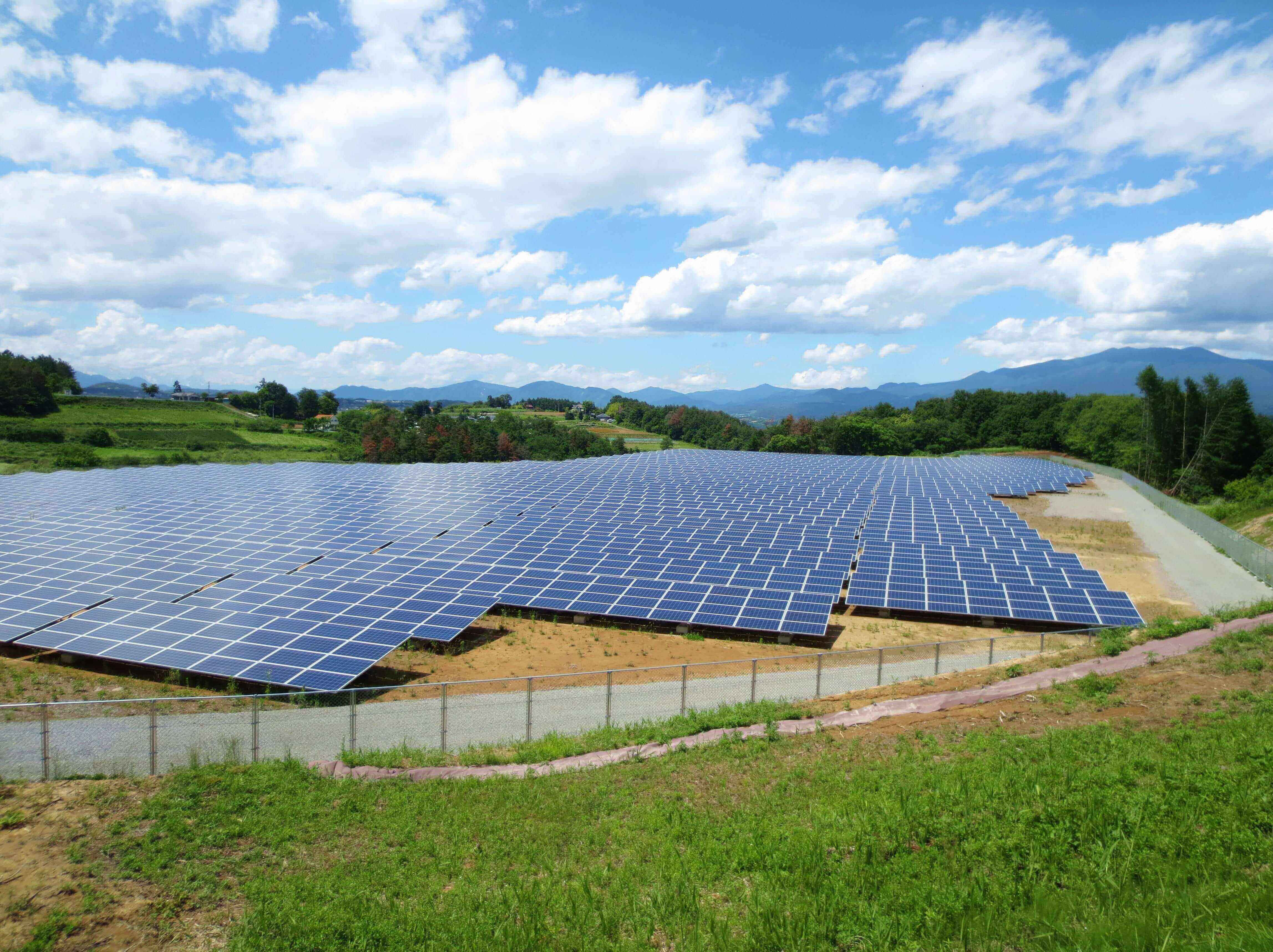

Zastosowanie: Rejestrowanie ilości prądu generowanego przez panele słoneczne w okresie 1 tygodnia

System:

• Jednostka CM7290
• Czujnik prądu AC/DC z automatycznym zerowaniem CT7731
• Przewód wyjściowy L9095
• Rejestrator pamięci HiCorder MR8870
