Analizatory bezpieczeństwa elektrycznego GW Instek serii GPT-15000

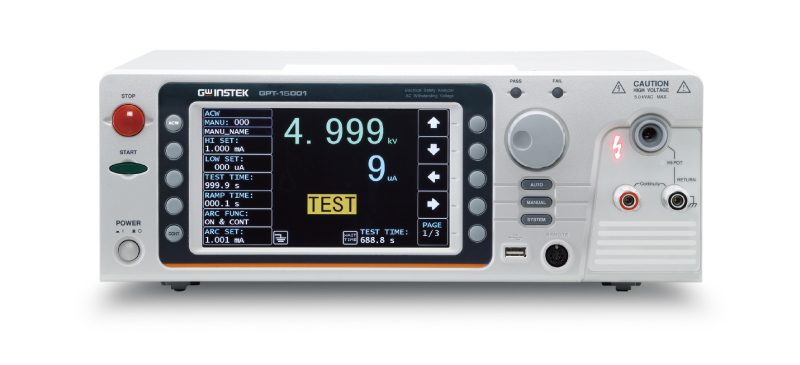

GW Instek wprowadza na rynek nowy flagowy model (moc wyjściowa 500VA) analizatora bezpieczeństwa - serię GPT-15000, który jest analizatorem bezpieczeństwa spełniającym wymagania normy IEC 61010-2-034 (Wymagania bezpieczeństwa dotyczące elektrycznych urządzeń pomiarowych, kontrolnych i urządzeń laboratoryjnych - szczególne wymagania dotyczące urządzeń pomiarowych w zakresie rezystancji izolacji oraz urządzeń testujących wytrzymałość elektryczną). Analizatory bezpieczeństwa elektrycznego serii GPT-15000 są rozwinięciem analizatorów GW Instek serii GPT-12000.

Dostępne modele w serii GPT-15000

Na serię analizatorów bezpieczeństwa GPT-15000 składają się cztery modele, które posiadają wymienione w tabeli funkcje:

Dane techniczne analizatora GW Instek GPT-15000

Cała seria zapewnia moc wyjściową 500VA i wykorzystuje wysokowydajny wzmacniacz PWM, aby skutecznie wykluczyć wpływ wahań lub zniekształceń napięcia wejściowego i aby zagwarantować stabilne wysokie napięcie wyjściowe podczas przeprowadzania testu wytrzymałości napięciem AC. Dzięki temu spełnione zostają wymogi bezpieczeństwa, takie jak IEC, EN, UL, CSA, GB, JIS, które są konieczne podczas badania różnych produktów elektronicznych i elektrycznych.

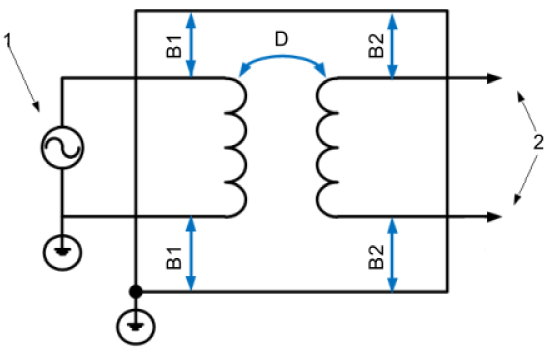

W celu zwiększenia bezpieczeństwa użytkownika, oraz spełnienia wymagań normy IEC 61010-2-034, seria GW Instek GPT-15000 zapewnia podwójną konstrukcję izolacji dla zasilania wejściowego i napięcia wyjściowego. Dodatkowo nieco schowany włącznik (przycisk START) oraz różne (opcjonalne) mechanizmy rozpoczęcia testów (np. naciśnięcie i przytrzymanie przycisku przez 1 sekundę aby uruchomić test, uruchomienie poprzez wciśnięcie dwóch przycisków jednocześnie itp.) są zaimplementowane w serii GPT-15000. Ma to na celu uniknięcie ryzyka przypadkowego dotknięcia elementów pod wysokim napięciem/dużym natężeniem prądu, które grozi uszkodzeniem lub zniszczeniem przyrządu, a także stanowi niebezpieczeństwo dla użytkownika. Analizatory GPT-15000 zostały wyposażone w diody LED o wysokim natężeniu światła (migające lub świecące światem ciągłym) oraz wskaźnik dźwiękowy o dużej głośności. Dzięki temu urządzenie ostrzega użytkownika o stanie trwających testów lub wyników uzyskanych podczas testowania analizatorem innych urządzeń.

Ponadto, testowane urządzenie zostanie automatycznie rozładowane do bezpiecznego napięcia (około 30V) po każdym teście, aby zapobiec ryzyku uszczerbku na zdrowiu użytkownika spowodowanym przez duże szczątkowe napięcie testowe.

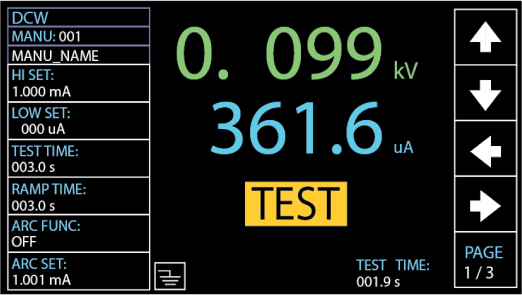

Seria GPT-15000 została wyposażona w 7-calowy kolorowy wyświetlacz TFT LCD. Podobnie jak pozostała rodzina produktów GPT, Seria 15000 jest łatwą w obsłudze konstrukcją, która pozwala użytkownikom na szybkie przeprowadzanie badań i przejrzystą obserwację ich wyników. Główne funkcje testowe obejmują test wytrzymałości na napięcie przemienne (AC 5kV/100mA), test wytrzymałości na napięcie stałe (DC 6kV/20mA), test rezystancji izolacji (DC 50V~1200V/50GΩ max.), test wytrzymałości prądowej przewodu uziemiającego (AC 32A/650mΩ max.) oraz test ciągłości uziemienia (DC 100mA stałe/70Ω max.).

Seria zapewnia również doskonałą rozdzielczość regulacji mocy wyjściowej, rozdzielczość pomiaru (wytrzymałość AC: 1μA; wytrzymałość DC: 0,1 μA; rezystancja izolacji: 0,1 MΩ; wytrzymałość prądowa przewodu uziemiającego: 0,1 MΩ; test ciągłości: 0,01 Ω), regulowane ustawienia czasu narastania i opadania napięcia oraz ustawienia oceny górnej / dolnej granicy, a także możliwość testowania obciążeń o dużej pojemności (do 47μF), takich jak np. tłumik udarów. W przypadku rezystancji izolacji, GW Instek GPT-15000 zapewnia wstępny prąd ładujący 10mA (stały), aby najpierw szybko całkowicie naładować obciążenie pojemnościowe testowanego urządzenia, a następnie przeprowadzić test i pomiar.

Dzięki temu unika się błędnej oceny zmiennego prądu rozruchowego. Wszystkie powyższe cechy serii umożliwiają dokładniejsze wykonanie wymaganych testów, dzięki czemu użytkownicy mogą uzyskać poprawne wyniki testów i pomiarów.

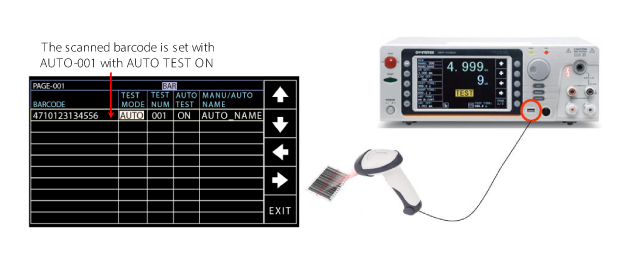

GW Instek GPT-15000 obsługuje czytnik kodów kreskowych. Użytkownicy mogą zarządzać warunkami testowymi każdego urządzenia poprzez użycie i ustawienie maszyny do kodów kreskowych, co jest szczególnie przydatne dla liniach produkcyjnych, gdzie wykorzystuje się wiele różnych urządzeń. Skanując kod kreskowy urządzenia, GPT-15000 może automatycznie pokazać odpowiednie warunki testowe, co pozwala uniknąć stosowania niewłaściwych warunków i powodowania uszkodzeń urządzenia.

Poniżej przedstawiono różnice między różnymi seriami GPT. Pełne specyfikacje dostępne są na stronie produktu.

Porównanie modeli GPT-15004 vs GPT-9904

Wytrzymałość napięciowa AC (ACW)
Rozdzielczość napięcia wyjściowego		1V	2V
Sygnał opadający (Czas opadania)		0.0s~999.9s	X
Zegar (Czas testu)		OFF, 0.3s~999.9s	OFF*, 0.5s~999.9s
Czas oczekiwania		0.0s~999.9s	X
Wytrzymałość napięciowa DC (DCW)
Rozdzielczość napięcia wyjściowego		1V	2V
Rozdzielczość prądowa		0.1μA /1μA /10μA	0.001mA / 0.01mA/ 0.1mA
Sygnał opadający (Czas opadania)		0.0s~999.9s	X
Zegar (Czas testu)		OFF, 0.3s~999.9s	OFF*, 0.5s~999.9s
Czas oczekiwania		0.0s~999.9s	0.0s~999.9s
Rezystancja izolacji (IR)
Napięcie wyjściowe		50V~1200V dc	50V~1000V dc
Pomiar rezystancji
50V≦V≦100V	0.1MΩ~10.00GΩ	0.1MΩ~1MΩ： ±(5% wartości odczytanej + 3 cyfry)	X
		1 MΩ~50MΩ： ±(5% wartości odczytanej + 1 cyfra)	0.001GΩ~0.050GΩ： ±(5% wartości odczytanej + 1 cyfra)
500V≦V≦1200V	0.1MΩ~50.00GΩ	0.1MΩ~1MΩ： ±(5% wartości odczytanej + 3 cyfry)	X
		1 MΩ~500MΩ： ±(5% wartości odczytanej + 1 cyfra)	0.001GΩ~0.500GΩ： ±(5% wartości odczytanej + 1 cyfra)
		501MΩ~9.999GΩ： ±(5% wartości odczytanej + 1 cyfra)	0.501GΩ~9.999GΩ： ±(5% wartości odczytanej + 1 cyfra)
		10GΩ~50GΩ： ±(20% wartości odczytanej + 1 cyfra)	10.00GΩ~50.00GΩ： ±(20% wartości odczytanej + 1 cyfra)
Napięcie zwarciowe		10mA max.	X
Impedancja wyjściowa		2kΩ	600kΩ
Sygnał opadający (Czas opadania)		0.0s~999.9s	X
Zegar (Czas testu)		0.3s~999.9s	0.5s~999.9s
Czas oczekiwania		0.0s~999.9s	X
GND		ON/OFF	OFF
Tryb IR		Available	X
Wytrzymałość prądowa przewodu uziemiającego (GB)
Zakres pomiarowy omomierza		1mΩ~ 650mΩ	10mΩ~ 650mΩ
Zegar (Czas testu)		0.3s~999.9s	0.5s~999.9s
GND		ON/OFF	OFF
Ciągłość uziemienia (GC)
Prąd wyjściowy		100mA dc (stały)	X
Zakres pomiarowy omomierza		0.10Ω~ 70.00Ω	X
Rozdzielczość pomiarowa omomierza		0.01Ω	X
Dokładność pomiarowa omomierza		±(10% wartości odczytanej + 2 Ω)	X
Pamięć
Pamięć testów automatycznych		AUTO：100 bloków, ręczny na auto：10; Pozwala na ustawienie AUTO w numerze sekwencji	AUTO：100 bloków, ręczny na auto：16
Funkcje specjalne
Statystyka		W standardzie	X
Zdefiniowany przez użytkownika sygnał I/O		W standardzie	X
Zapis do pamięci wewnętrznej		Dostępny	X
Zapis na pamięć USB		Dostępny	X
Import/Eksport ustawień		Dostępny	X
Skaner kodów kreskowych		Dostępny	X
Interfejsy
Front	USB host	W standardzie	X
Tył	SCAN Terminal	X	W standardzie (dla opcjonalnego GSB-01/02)
	LAN	Opcjonalny	X
Ogólne
Wyświetlacz		7” kolorowy LCD	240 x 64 niebieski matrycowy LCD
Zasilanie i pobór mocy		AC 100V~240V ± 10%, 50Hz/60Hz; Max. 1000VA	AC 100V/120V/230V/240V ± 10%, 50Hz/60Hz; Max. 1000VA
Wymiary i masa	01/02/03 04	380(S) x 148(W) x 492(G) mm; około 17kg 380(S) x 148(W) x 546(G) mm; około 21kg	330(S) x 148(W) x 482(G) mm; około 23kg 330(S) x 148(W) x 587(G) mm; około 27kg

Porównanie modeli GPT-15000 vs GPT-12000

Wytrzymałość napięciowa AC (ACW)
Zakres napięcia wyjściowego		0.050kV~5.000kV	0.050kV~5.000kV
Maksymalne obciążenie znamionowe		500 VA (5kV/100mA)	200 VA (5kV/40mA)
Wytrzymałość napięciowa DC (DCW)
Zakres napięcia wyjściowego		0.050kV~6.000kV	0.050kV~6.000kV
Maksymalne obciążenie znamionowe		100W (5kV/20mA)	50W (5kV/10mA)
Rezystancja izolacji (IR)
Napięcie wyjściowe		50V~1200V dc	50V~1200V dc
Pomiar rezystancji		0.1MΩ~50GΩ	0.1MΩ~50GΩ
Wytrzymałość prądowa przewodu uziemiającego (GB)
Prąd wyjściowy		03.00A~32.00A ac	03.00A~32.00A ac
Zakres pomiarowy omomierza		1mΩ~ 650mΩ	1mΩ~ 650mΩ
Ciągłość uziemienia (GC)
Prąd wyjściowy		100mA dc (stały)	100mA dc (stały)
Zakres pomiarowy omomierza		0.10Ω~ 70.00Ω	0.10Ω~ 70.00Ω
Funkcje specjalne
Funkcja przemiatania		W standardzie	W standardzie
Statystyka		W standardzie	W standardzie
Zdefiniowany przezużytkownika sygnał I/O		W standardzie	W standardzie
Zapis do pamięci USB		Dostępny	Dostępny
Zapis do pamięci wewnętrznej		Dostępny	Po aktualizacji firmware’u (V1.06)
Import/Eksport ustawień		Dostępny	Po aktualizacji firmware’u (V1.06)
Funkcja skanera kodów kreskowych		Dostępny	Po aktualizacji firmware’u (V1.06)
Interfejsy
Front	REMOTE	W standardzie	W standardzie
	USB host	W standardzie	W standardzie
Tył	Rear Output	W standardzie	W standardzie
	RS-232C	W standardzie	W standardzie
	USB device	W standardzie	W standardzie
	Signal I/O	W standardzie	W standardzie
	GPIB	Opcjonalny	Opcjonalny
	LAN	Opcjonalny	Opcjonalny
Ogólne
Wyświetlacz		7” kolorowy LCD	7” kolorowy LCD
Zasilanie i pobór mocy		AC 100V~240V ± 10%, 50Hz/60Hz; Max. 1000VA	AC 100V~240V ± 10%, 50Hz/60Hz; Max. 400VA
Wymiary i masa 01/02/03 04 380		380(S) x 148(W) x 492(G) mm; Około 17kg 380(S) x 148(W) x 546(G) mm; Około 21kg	380(S) x 148(W) x 436(G) mm; Około 11kg 380(S) x 148(W) x 454(G) mm; Około 15kg

Seria analizatorów bezpieczeństwa GW Instek GPT-15000: Flagowe rozwiązania do testów elektrycznych

Seria GW Instek GPT-15000, wprowadzona 17 września 2020 roku, to flagowe analizatory bezpieczeństwa elektrycznego o mocy wyjściowej 500 VA, spełniające normę IEC 61010-2-034 oraz inne standardy (IEC, EN, UL, CSA, GB, JIS). Składa się z czterech modeli (GPT-15001, 15002, 15003, 15004) oferujących funkcje takie jak testy wytrzymałości napięciowej AC (do 5 kV/100 mA), DC (do 6 kV/20 mA), rezystancji izolacji IR (do 1200 V/50 GΩ), wytrzymałości prądowej przewodu uziemienia GB (do 32 A/650 mΩ) i ciągłości uziemienia GC (100 mA/70 Ω). Urządzenia wykorzystują wzmacniacz PWM dla stabilności napięcia, zapewniając bezpieczeństwo poprzez podwójną izolację, schowany przycisk START, mechanizmy antyprzypadkowe, ostrzeżenia LED/dźwiękowe oraz automatyczne rozładowanie do 30 V. Wyposażone w 7-calowy kolorowy wyświetlacz TFT LCD, funkcję skanera kodów kreskowych, statystyki, import/eksport ustawień, interfejsy (USB, RS-232C, Signal I/O, opcjonalny GPIB/LAN) i wysoką rozdzielczość pomiarów (np. 1 μA dla AC/DC, 0,1 MΩ dla IR). Porównanie z seriami GPT-9904 i GPT-12000 podkreśla ulepszenia jak lepsza rozdzielczość, czasy narastania/opadania, tryb IR oraz obsługa dużych obciążeń pojemnościowych (do 47 μF). Dostępne w Merserwis, te analizatory gwarantują precyzyjne, bezpieczne testy dla produktów elektronicznych i laboratoryjnych w Warszawie, minimalizując błędy i ryzyko.
