Wstęp do detekcji wycieków wody

Skuteczna detekcja wycieku z instalacji wodnej umieszczonej w ścianie lub podłodze, stanowi duże wyzwanie. W tym zakresie optymalnym rozwiązanie stanowi bezinwazyjne przeskanowanie określonej przestrzeni i wykrycie dzięki temu miejsca wycieku. Taki zabieg ogranicza do minimum inwazyjny zabieg naprawy instalacji, skracając tym samym czas naprawy i redukując jego koszty. Poniższy artykuł odnosi się m.in. do instalacji:

• Instalacje ciśnieniowe wody zimnej i ciepłej
• Centralne ogrzewanie (CO)
• Ogrzewanie podłogowe

Jednym z najskuteczniejszych narzędzi do lokalizacji wycieków w instalacjach wodnych są geofony. Urządzenia te działają na zasadzie detekcji dźwięków generowanych przez uszkodzony fragment instalacji, szczytowo zwiększając jego amplitudę. Akustyczne wibracje przenoszone przez materiały budowlane są przechwytywane przez czułe czujniki geofonu, co umożliwia zlokalizowanie miejsca wycieku z wysoką precyzją.

Powody wycieków w instalacjach wodnych​

• Nieprawidłowo wysokie ciśnienie wody
  Zbyt wysokie ciśnienie wody może prowadzić do wycieków w rurach. System hydrauliczny w domu jest zaprojektowany do obsługi określonego poziomu ciśnienia. Jeśli ciśnienie jest zbyt wysokie, może powodować wycieki w słabych punktach, takich jak połączenia rur. W skrajnych przypadkach słabe części rur mogą nawet pęknąć.

• Korozja
  Metalowe elementy instalacji wodociągowej są zazwyczaj zabezpieczane przed korozją, jednak te zabezpieczenia z czasem się zużywają. W rezultacie metal staje się podatny na uszkodzenia korozyjne. Osłabione elementy mogą pękać lub tworzyć dziury, co prowadzi do widocznych wycieków wody.

• Niedbałe naprawy
  Podczas napraw w domu może dojść do uszkodzenia rur, na przykład podczas prac remontowych, gdy przypadkowo przebijesz jedną z rur. Wyciek może również powstać, jeśli nie dokręcisz odpowiednio nowo zamontowanego elementu instalacji.

• Codzienne zużycie
  Jeśli instalacja hydrauliczna w domu jest używana od wielu lat, można spodziewać się wycieków w różnych miejscach. Poszczególne elementy systemu z czasem się zużywają, połączenia mogą się poluzować, a uszczelki mogą stracić swoją grubość i elastyczność.

Opis Hikmicro AD21

Hikmicro AD21 to zaawansowany geofon akustyczny dedykowany do wykrywania wycieków w instalacjach wodnych. Urządzenie łączy nowoczesne technologie z intuicyjną obsługą, co sprawia, że jest idealnym rozwiązaniem dla profesjonalistów zajmujących się konserwacją sieci wodnych i instalacji hydraulicznych.

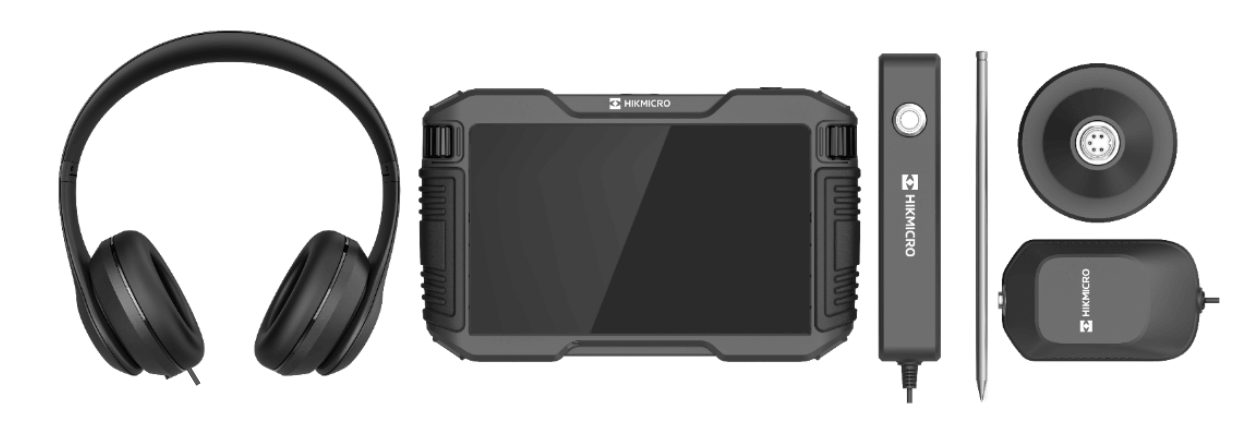

Rys. 1 - Geofon Hikmicro AD21 razem z dołączonymi słuchawkami i sondami

Produkt zawiera kilka różnych sond, każda przeznaczona do innego rodzaju badań:

• Sonda podłogowa — dedykowana do wykrywania wycieków na posadzkach.
• Sonda ręczna — pozwala na wygodne operowanie sondą trzymają ją w ręce. Dedykowana do lokalizacji wycieków w ścianach.
• Szpilka gruntowa— przeznaczona detekcji wycieku w gruncie.

Zasada działania AD21

Główna zasada działania geofonu AD21 polega na wykorzystaniu właściwości propagacyjnych fal dźwiękowych i fal uderzeniowych. Kiedy woda przepływa przez miejsce wycieku w rurze, generuje specyficzne fale dźwiękowe i fale uderzeniowe. Detektor w pierwszej kolejności rejestruje docierające wibrację, a następnie poddaje je analizie i filtracji, tak by wyeliminować drgania pochodzące od źródeł związanych z instalacją. Następnie w przypadku wykrycia nieszczelności geofon poinformuje dźwiękowo za pomocą słuchawek oraz graficznie na wyświetlaczu jednostki głównej.

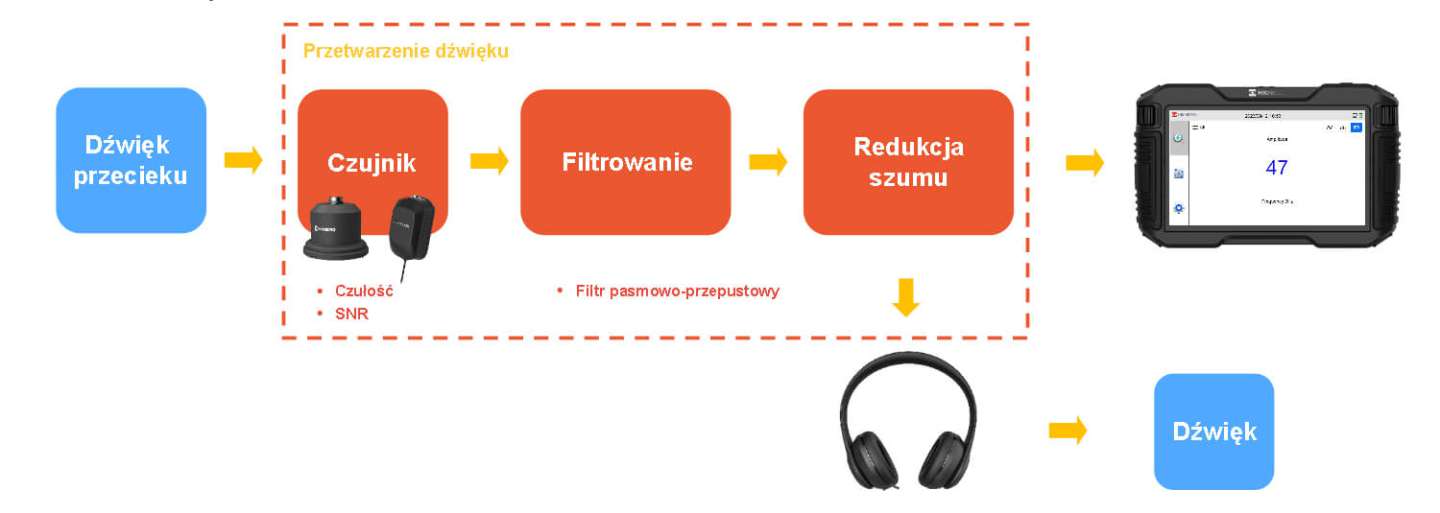

Rys. 2 - Graficzne przedstawienie detekcji i analizy wycieku.

Dwa tryby lokalizacji

1. Tryb szybkiej inspekcji

Szybkie zlokalizowanie zakresu punktu wycieku dedykowane do przesiewowego testu dużej powierzchni.

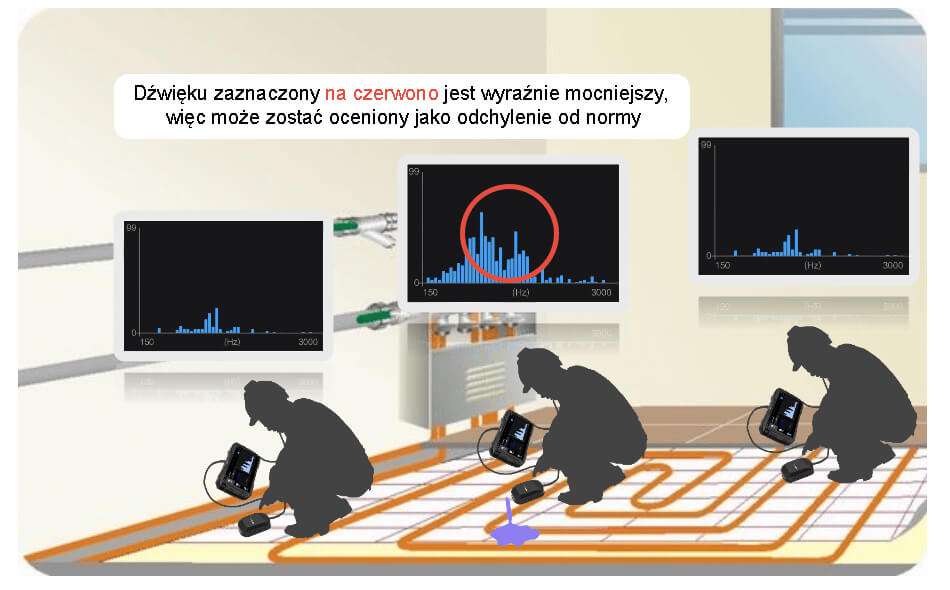

Rys 3. - Zakres w czerwonym okręgu jest znacznie wyższych o pozostałych. Pokazuje to, że w tym miejscu należy poszukiwać wycieku.

2. Tryb pełnej inspekcji

Tryb przeznaczony do dokładnego określenia miejsca wycieku. Rejestruje wartości w maksymalnie 12 obszarach. Po zakończeniu inspekcji Hikmicro AD21 automatycznie określi podejrzane punkty wycieku, co sprawia, że wykrywanie przecieków jest bardziej precyzyjne.

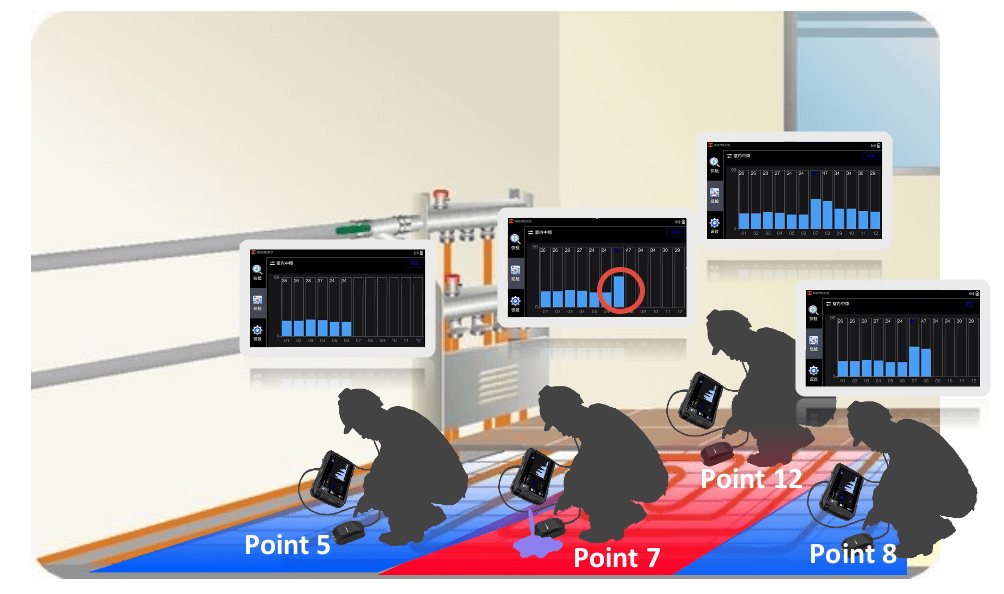

Rys. 4 -  Zakres w czerwonym okręgu jest znacznie wyższych o pozostałych. Urządzenie obliczył na podstawie kilku punktów, miejsce wycieku.

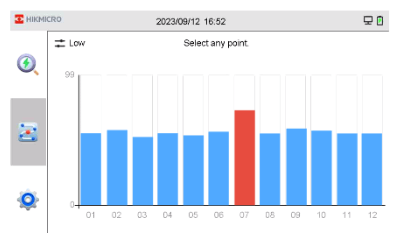

Rys. 5 - Analiza kilku punktów w obrębie spodziewanego wycieku pozwala na porównanie zarejestrowanych widm sygnału. Algorytm AD21 oblicza na ich podstawie konkretne miejsce wycieku. Na wykresie widać, że wyciek zlokalizowany został w punkcie 7.

Po zakończeniu wykrywania, na podstawie intensywności dźwięku, geofon AD21 może automatycznie określić podejrzany punkt wycieku. Jeśli punkt wymaga ponownego pomiaru, można przeprowadzić ponowne badanie pojedynczych punktów lub wyczyścić wszystkie dane i wykonać pomiary od nowa.

Specyfikacje techniczne Hikmicro AD21

Hikmicro AD21 charakteryzuje się następującymi parametrami technicznymi:

Pomiary z geofonem Hikmicro AD21

1. Podłącz urządzenie i wybierz tryb

Podłącz jednostkę główną, słuchawki i czujniki. Upewnij się, że zasilanie działa prawidłowo. Jednostka posiada dwa tryby pracy: szybka i pełna inspekcja. Szybka inspekcja dedykowana jest przesiewowym pomiarom na dużej powierzchni pokazując wynik konkretnego punktu. Pełna inspekcja analizuje kilka punktów i na podstawie obliczeń wskazuje miejsce wycieku.

2. Umieść czujnik  i rozpocznij pomiary

Po rozpoczęciu akwizycji przez miernik stopniowo umieszczaj czujnik w obszarze potencjalnego wycieku. Długość kroku należy dostosować do rzeczywistych warunków.

3. Porównaj siłę sygnału

Określ pozycję punktu wycieku na podstawie siły sygnału. Im bliżej wycieku, tym silniejszy sygnał; im dalej, tym sygnał jest słabszy. Wynik prezentowany jest również w formie graficznej, umożliwiając jego odczyt z wykresy.

4. Ustal lokalizację wycieku

Porównując siłę sygnału w różnych lokalizacjach, możesz dokładnie określić miejsce wycieku.

Szybka i dokładna detekcja wycieków dzięki Hikmicro AD21

Hikmicro AD21 to profesjonalne narzędzie, które redefiniuje standardy w detekcji wycieków wody. Zaawansowana technologia, intuicyjna obsługa oraz wszechstronność zastosowań czynią go niezastąpionym rozwiązaniem dla hydraulików i firm zajmujących się konserwacją sieci wodnych. Inwestując w Hikmicro AD21, użytkownicy otrzymują skuteczność, niezawodność i precyzję, które pozwalają na szybkie i efektywne rozwiązywanie problemów związanych z wyciekami wody.
