Nowy miernik instalacji fotowoltaicznych Sonel MPI-540-PV

W 2020 roku firma Sonel S.A. zaprezentowała nowy, wielofunkcyjny miernik parametrów instalacji elektrycznych i fotowoltaicznych. Miernik Sonel MPI-540-PV łączy w sobie profesjonalne możliwości pomiarowe kilku urządzeń, zapewniając przy tym dobrą dokładność.

Najważniejsze cechy Sonel MPI-540-PV

Przyrządem Sonel MPI-540-PV można wykonać pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:

• Ciągłość połączeń ochronnych
• Rezystancja uziemienia
• Rezystancja izolacji po stronie DC
• Napięcie otwartego obwodu UOC
• Prąd zwarcia ISC
• Prądy pracy i moce po stronie DC i AC
• Sprawność inwertera

Miernik Sonel MPI-540-PV może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:

• Napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V
• Prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
• Częstotliwość w zakresie 40 Hz – 70 Hz
• Moc czynna (P), bierna (Q), pozorna (S)
• Współczynnik mocy (PF), cosφ
• Harmoniczne (do 40-tej w napięciu i prądzie)
• Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Przyrządem MPI-540-PV można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

• Impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
• Parametry wyłączników RCD
• Rezystancja izolacji
• Rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu)
• Ciągłość połączeń ochronnych i wyrównawczych
• Natężenie oświetlenia
• Test kolejności faz
• Test kierunku obrotów silnika

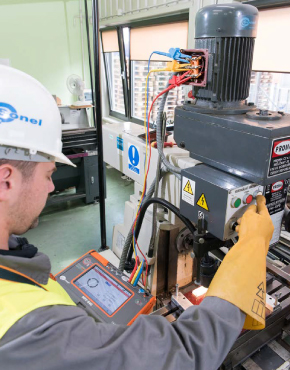

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

• Badanie wyłączników różnicowoprądowych w trybie Auto
• Autotesty - czyli dowolnie konfigurowalne sekwencje pomiarowe
• Wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych

Fotowoltaika pod nadzorem

Sonel MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

• Wykresy przebiegów napięcia i prądu (oscyloskop)
• Wykresy napięcia i prądu w czasie
• Wykres wskazowy
• Pomiary wielu parametrów w formie tabelarycznej
• Wykres harmonicznych w prądzie i napięciu

Komunikacja i oprogramowanie

Atutem urządzenia jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.

Podwyższona odporność na warunki środowiskowe

Mierniki Sonel MPI-540 i MPI-540-PV świetnie poradzą sobie w trudnych warunkach środowiskowych. Ich obudowa została zaprojektowana tak, aby zapewnić łatwy dostęp do ekranu dotykowego oraz wszystkich gniazd pomiarowych i komunikacyjnych. Odsuwana pokrywa chroni wyświetlacz przed uszkodzeniami mechanicznymi. Dzięki stopniowi ochrony IP51 przyrząd można użytkować w trudnych warunkach - niestraszny mu jest kurz ani rozpryski wody.

* Funkcja będzie dostępna po aktualizacji oprogramowania (bez dodatkowych opłat).

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

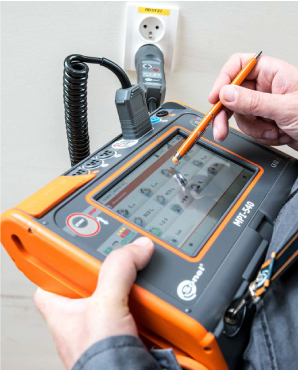

Łatwość odczytu danych

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach - również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach.

Możliwości Miernika Sonel MPI-540-PV: Kompleksowe Pomiary Instalacji Fotowoltaicznych i Elektrycznych

Miernik Sonel MPI-540-PV to wielofunkcyjne urządzenie łączące zaawansowane pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446, w tym ciągłość połączeń ochronnych, rezystancję uziemienia i izolacji DC, napięcie UOC, prąd ISC, moce DC/AC oraz sprawność inwertera z przeliczaniem do warunków STC. Umożliwia również rejestrację parametrów jakości energii w klasie S EN 61000-4-30 (napięcia, prądy do 3 kA, harmoniczne do 40., THD, moce i PF), pełne testy odbiorcze instalacji elektrycznych (impedancja pętli, parametry RCD, rezystancja izolacji i uziemienia, oświetlenie, fazy) oraz automatyzację poprzez tryb Auto, autotesty i adapter AutoISO-1000C. Wyposażony w trójfazowy rejestrator z wykresami (oscyloskop, harmoniczne), komunikację (USB, SD, Bluetooth, Wi-Fi) i oprogramowanie Sonel do raportów, zapewnia odporność IP51, dotykowy ekran 7" oraz wbudowaną pomoc. Idealny dla instalatorów w Warszawie, gwarantujący bezpieczeństwo, efektywność i niezawodność w diagnostyce PV i sieci elektrycznych.
