Przekładniki prądowe wąskordzeniowe Circutor serii TC

13 luty 2013 Artykuły

Przekładniki prądowe SERIA TC - Przekładniki wąskordzeniowe

Przekładniki serii TC, transformują wysoki prąd znamionowy do niższego by umożliwić jego pomiar. Stosowane w obiektach, gdzie zasilanie może zostać przerwane w celu instalacji przekładników.

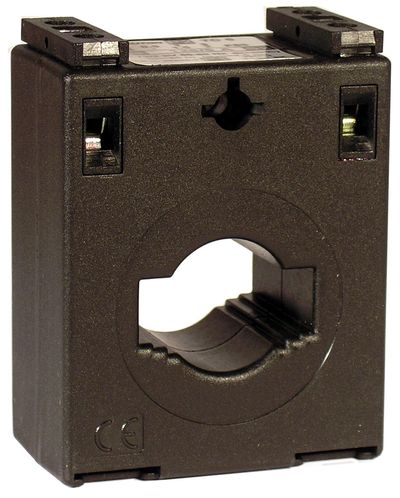

alt

DANE TECHNICZNE:

Częstotliwość	50/60 Hz
Napięcie probiercze	3kVac
Prąd cieplny Ith	60 In
Prąd szczytowy	2,5 Ith
Maksymalne napięcie pracy	720Vac
Klasa temperaturowa	B (130 C)
Obudowa	VO tworzywo samogasnące
Współ. bezpieczeństwa	Fs 5
Zaciski wtórne zgrzewalne	TAK
Zaciski wtórne	IP 20
Montaż na szynie DIN	TC5 i TC6
Norma
IEC 44-1, BS2627

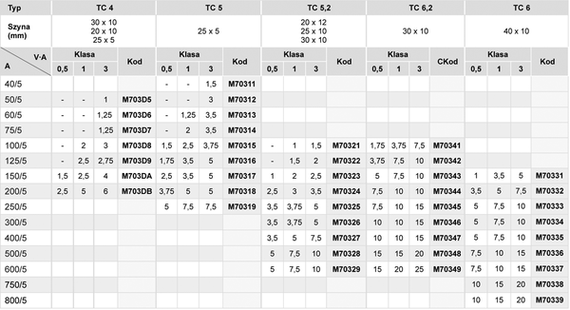

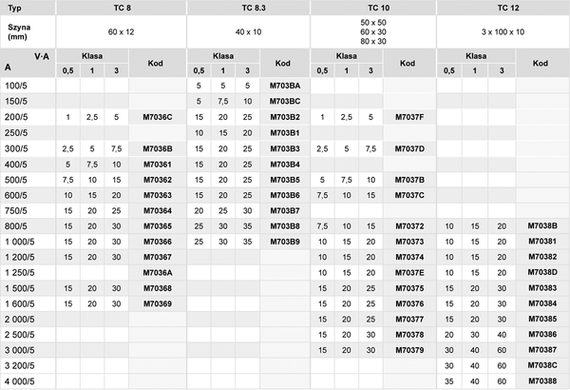

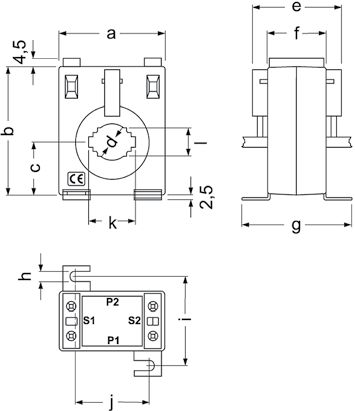

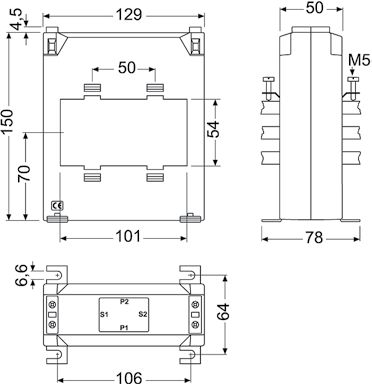

WYMIARY:

TC 4 - TC 10

alt

Wymiary	TC 4	TC5 TCH5	TC 5.2 TCH 5.2	TC 6.2 TCH 6.2	TC 6 TCH 6	TC 8 TCH 8	TC 10 TCH 10
a	50	58	58	64	64	84,5	108
b	70	70	70	80,5	80,5	102	130
c	29	29	29	34	34	46	61
d	21	20,3	22	26	28,5	44	63
e	43,5	45	45	60,5	66,5	69	-
f	30	32	32	44	44	50	50
g	56	59	59	71	71,2	78	78
h	5,5	5,6	5,6	5,6	5,6	6,6	6,6
i	45,5	48	48	60	60	64	64
j	31,6	39	39	46	46	62	86
k	30,5	25,6	30,6	20,6	20,6	60,6	80,6
l	30,5	15,6	15,6	30,6	30,6	30,6	50,8
