Nowa era precyzyjnej lokalizacji podziemnych tras kabli i rur

Posiadanie wiedzy na temat dokładnego przebiegu tras instalacji podziemnych jest kluczowe dla wielu przedsiębiorstw, takich jak fabryki, firmy dystrybucyjne, serwisowe i wykonawcze. Dlatego niezawodne i precyzyjne zestawy lokalizacyjne stosowane do trasowania takich instalacji są niezbędne. Ważne jest, aby zapewniały pewność osobie przeprowadzającej lokalizację, że w obszarach o dużej ilości instalacji podziemnych będzie możliwe pewne zidentyfikowanie własnej infrastruktury.

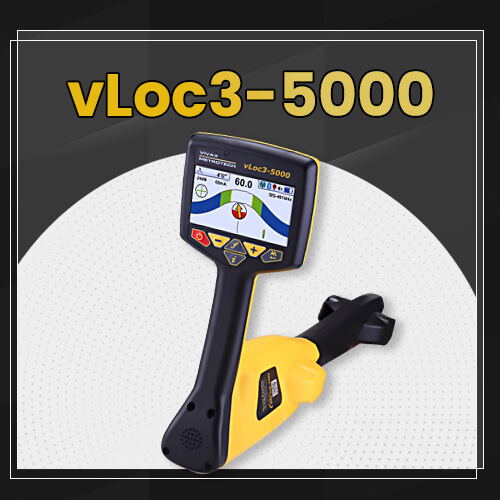

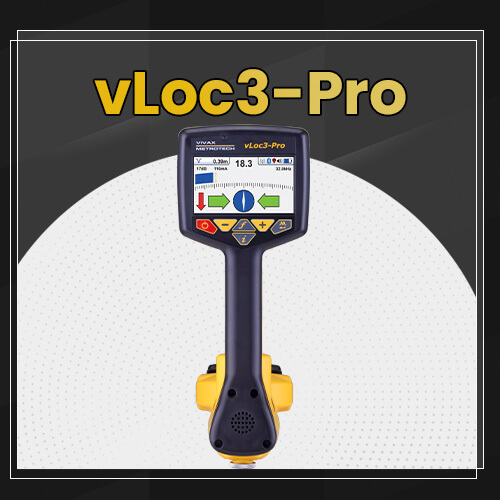

Zestawy lokalizacyjne vLoc3-5000 i vLoc3-PRO stanowią najnowocześniejsze osiągnięcia w dziedzinie elektromagnetycznych lokalizatorów infrastruktury podziemnej. Wyposażone są w zaawansowane funkcje, takie jak Signal Select™ i Signal Direction, które umożliwiają precyzyjną identyfikację własnych linii. Dodatkowo, wykrywają zakłócenia pola elektromagnetycznego w czasie rzeczywistym i posiadają wbudowany odbiornik GPS. Dane pomiarowe oraz współrzędne GPS można zapisywać w pamięci urządzenia i przesyłać do dalszej analizy lub za pomocą bezpłatnej aplikacji VM-MAP na smartfonie, gdzie można je wysyłać bezpośrednio do chmury i tworzyć mapy w czasie rzeczywistym. Odbiorniki posiadają szeroki zakres częstotliwości pracy od 16 Hz do 200 kHz oraz tryby pasywne: Power, 50Hz, Radio i CP (prąd ochrony katodowej).

Lokalizatory serii vLoc3 standardowo wyposażone są w funkcje SD (Signal Direction) i SiS (Signal Select™), umożliwiające pewną identyfikację lokalizowanych przewodów w gęstej infrastrukturze podziemnej.

Funkcja Signal Select® / Signal Direction jest unikalną funkcją, która wykorzystuje Regułę Lenza (regułę "lewej ręki") do precyzyjnej identyfikacji "własnej" instalacji. Mierzy kierunek prądu w instalacji, do której jest podłączony generator, oraz kierunek prądu w instalacjach, gdzie występuje indukcja sygnału.

Warto zauważyć, że zgodnie z Regułą Lenza, prąd indukowany w obcych instalacjach ma kierunek przeciwny do prądu, który go wytworzył.

Oprócz standardowego ekranu lokalizacji, odbiorniki serii vLoc3 oferują trzy alternatywne ekrany, które umożliwiają analizę odbieranych sygnałów z różnych perspektyw. Ekran naprowadzania wektorowego pozwala określić położenie i głębokość ułożenia instalacji bez konieczności znajdowania się bezpośrednio nad lokalizowanym przewodem. Ekran widoku z góry wyświetla obraz rzutu pionowego instalacji na płaszczyznę ziemi. Ekran analizy pola pozwala ocenić stopień odkształcenia pola elektromagnetycznego i wiarygodność pomiaru na podstawie różnicy wskazań lokalizacji w trybie szczytowym i zerowym. Ponadto, istnieje nowy graficzny ekran lokalizacji sondy sygnałowej, który wykorzystuje strzałki naprowadzające w kierunku sondy, nawet jeśli sonda jest zorientowana pionowo.

I. Ekran naprowadzania wektorowego

I. Ekran lokalizacji

1. Wybrana częstotliwość
2. Skala (regulowana przyciskami +/-)
3. Prąd sygnałowy
4. Odległość do namierzanego celu wzdłuż osi poziomej
5. Skala (regulowana przyciskami +/-)
6. Widok namierzanego celu z góry
7. Widok przekroju podłoża z wektorem prowadzącym od podstawy lokalizatora do namierzanego celu.
8. Odległość do namierzanego celu wzdłuż osi pionowej

II. Ekran widoku z góry

Na ekranie widoku z góry, można zobaczyć obraz rzutu pionowego instalacji na płaszczyznę ziemi, jakby ziemia była przezroczysta. Jeśli namierzana linia znajduje się dokładnie w środku ekranu, równolegle do krawędzi bocznych, oznacza to, że lokalizator znajduje się dokładnie nad nią i wskazuje kierunek ułożenia instalacji.

I. Ekran lokalizacji

1. Odczyt głębokości i wartości prądu sygnałowego.
2. Wybrana częstotliwość.
3. Linia docelowa.
4. Margines pewności (im bliżej linii docelowej znajdują się linie ograniczające margines, tym większa pewność lokalizacji).
5. Strzałka wskazuje kierunek, w którym należy się przemieszczać, by dojść do linii docelowej. Strzałka wyświetlana jest tylko wtedy, gdy namierzany cel znajduje się stosunkowo daleko od lokalizatora.

III. Ekran analizy pola

Ekran analizy pola służy do analizy kształtu pola elektromagnetycznego w danym miejscu. Pozwala ocenić wiarygodność lokalizacji i wyników pomiaru parametrów (głębokości i prądu).

Na tym ekranie wyświetlane są jednocześnie następujące wykresy:

1. Odpowiedź szczytowa.
2. Odpowiedź zerowa.

W przypadku pól nieodkształconych, maksimum odpowiedzi szczytowej znajduje się dokładnie w tym samym miejscu co minimum odpowiedzi zerowej, a kształty obu odpowiedzi rozkładają się symetrycznie po obu stronach linii środkowej. Przedstawiony poniżej rysunek ilustruje lekko odkształcone pole elektromagnetyczne wokół lokalizowanej linii.

Lokalizatory serii vLoc3 są pionierami w branży, wprowadzając 4 funkcje "Ostrzeżeń", które pojawiają się na ekranie w czasie rzeczywistym (jak przedstawiono na poniższych rysunkach).

 Przesterowanie (Signal Overload)

Ostrzeżenie o przesterowaniu pojawia się, gdy poziom odbieranego sygnału przekracza zakres odbiorczy lokalizatora. Takie sytuacje nie są częste i zwykle występują, gdy odbiornik działa bardzo blisko transformatora elektroenergetycznego lub gdy jest zbyt blisko generatora sygnału pracującego w trybie indukcyjnym. Niewielkie oddalenie się od źródła sygnału może rozwiązać ten problem. Przesterowanie odbiornika nie uszkadza urządzenia.

Płytko ułożony kabel (Shallow Cable)

Ostrzeżenie informuje, że odbiornik wykrył kabel, który może być umieszczony na małej głębokości, mniejszej niż 15 cm. Należy być ostrożnym w obszarze, gdzie to ostrzeżenie zostało wyświetlone.

Nadmierne kołysanie (Swing Alert)

Ostrzeżenie informuje, że nadmierna ruchliwość odbiornika w poziomie może wpływać na dokładność odczytów. Podczas lokalizacji należy unikać nadmiernego kołysania odbiornikiem na boki i starać się utrzymać go w pionie, aby uzyskać lepszą precyzję lokalizacji.

 Linia napowietrzna

Ostrzeżenie informuje, że odbiornik odbiera sygnał promieniujący z obiektów znajdujących się powyżej, takich jak linie napowietrzne.

Symbolom ostrzeżeń towarzyszy dźwięk i wibracja uchwytu odbiornika, chyba że dokonano zmian w ustawieniach sprzętu. Można również wyłączyć poszczególne rodzaje ostrzeżeń w menu użytkownika.

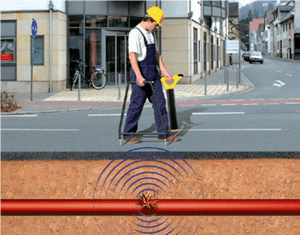

Zestawy serii vLoc3, wykorzystując ramkę A-Frame, umożliwiają precyzyjną lokalizację uszkodzeń na powłokach kabli energetycznych, telekomunikacyjnych, stalowych rur gazowych lub preizolowanych rur ciepłowniczych. Ramka A-Frame wykrywa zwarcia doziemne o rezystancji uszkodzenia 2MΩ za pomocą metody niskonapięciowej, która nie powoduje uszkodzeń kabli. Dokładność lokalizacji miejsca uszkodzenia wynosi do 50 mm.

Dowiedz się więcej, sprawdzając nasz katalog:
