Firma Hioki już od 1978 doskonali metody pomiaru prądów, z wykorzystaniem technologii fluxgate, a dokładniej metodę zerowego strumienia, która pozwala zapewnić najwyższą dokładność pomiaru w szerokim zakresie od mA od kA.

Metoda Zero-Flux Fluxgate

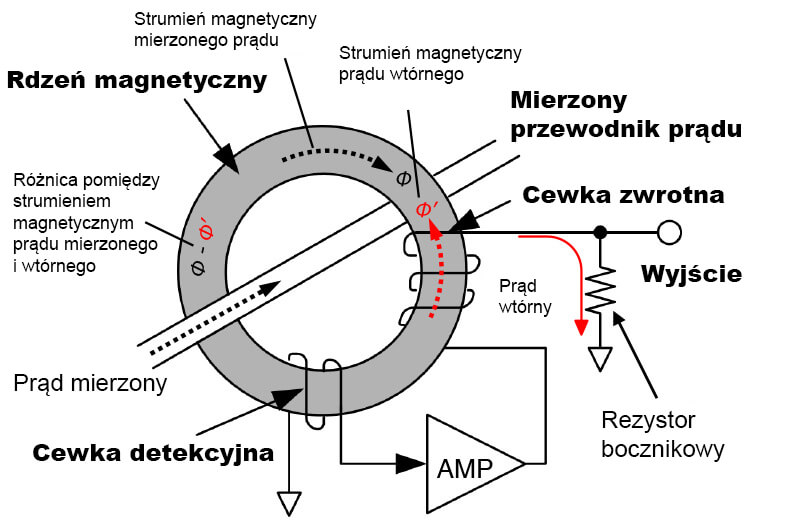

Zero‐Flux Fluxgate, zwana także metodą zerowego strumienia, to technika pomiaru prądu, w której kluczową rolę odgrywa aktywne kompensowanie pola magnetycznego w rdzeniu pomiarowym. W klasycznych czujnikach fluxgate pole magnetyczny wytworzone przez mierzony przez nas prąd powoduje nasycenie rdzenia i indukcję napięcia w uzwojeniu pomiarowym. W metodzie zero‐flux natomiast:

• Układ sterowany detektorem (np. elementem Halla czy fluxgate) na bieżąco monitoruje wypadkowy strumień magnetyczny w rdzeniu.
• Następnie generowany jest prąd kompensacyjny, który wytwarza pole dokładnie znoszące strumień pochodzący od mierzonego prądu.
• W idealnej sytuacji całkowity strumień w rdzeniu („zero flux”) utrzymywany jest na poziomie zerowym, co minimalizuje nieliniowości i zniekształcenia charakterystyki czujnika.
• Wartość prądu kompensacyjnego, płynącego przez drugorzędowe uzwojenie zwrotne, jest bezpośrednio proporcjonalny do prądu pierwotnego i właśnie on stanowi wyjście pomiarowe czujnika prądowego.

Dzięki takiemu podejściu czujniki:

• Zachowują liniowość i minimalne zniekształcenia – w momencie, gdy mierzony prąd generuje w rdzeniu strumień Φ, układ detekcji odczytuje odchyłkę od zera i natychmiast generuje prąd kompensacyjny, co pozwala osiągnąć liniowość na poziomie nawet 5 ppm.

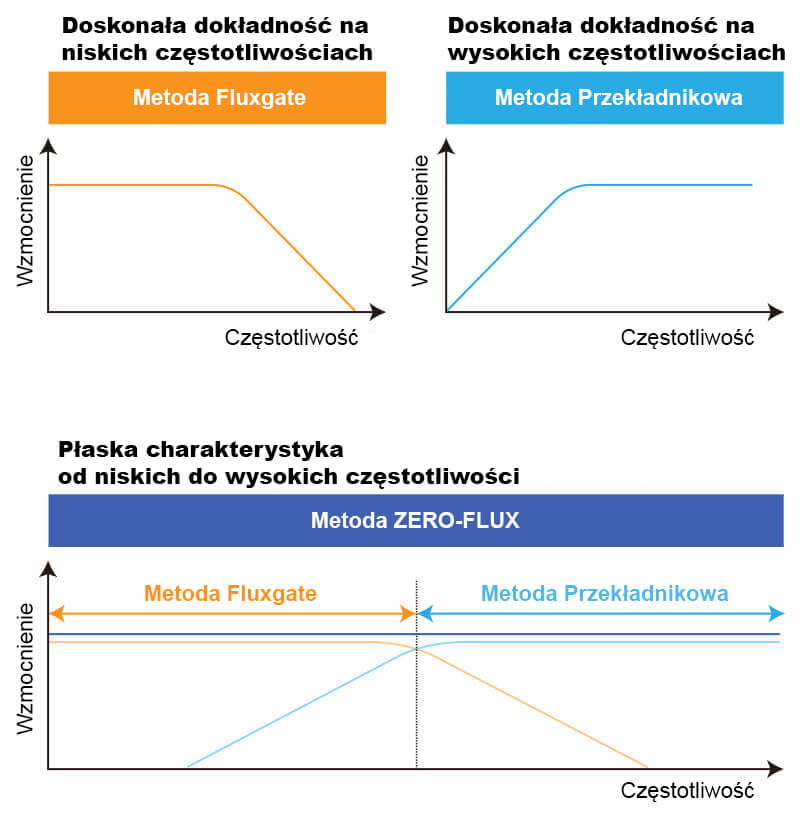

• Pasmo pomiarowe jest od DC do wysokich częstotliwości – aktywne tłumienie strumienia pola magnetycznego eliminuje problemy związane z nasyceniem rdzenia przy dużych prądach stałych, zapewniając stabilność pomiaru w całym zakresie.
• Bardzo mały dryft temperaturowy – dzięki strumieniowi bliskiemu zeru rdzeń nie ulega istotnym zmianom wskutek różnic temperaturowych ani starzenia, co przekłada się na wyjątkową precyzję i długoterminową stabilność.
• Niewielkie zwiększenie szumów wynikające z częstotliwości i harmonicznych prądu wzbudzenia – choć czujniki fluxgate generują nieco wyższy poziom szumów w porównaniu do czujników Halla, przewyższają je pod względem stabilności temperaturowej i odporności na starzenie, co przekłada się na najwyższą dokładność pomiaru, sięgającą nawet 0,02%.

To proste: zaciśnij i mierz

Niezależnie od tego, co mierzysz – HIOKI oferuje odpowiednie cęgi prądowe dopasowane do Twoich potrzeb. Od testów mocy w pojazdach elektrycznych, przez kontrolę jakości w procesach produkcyjnych, po analizę elektroniki i precyzyjne pomiary przebiegów – cęgi HIOKI gwarantują stabilne, niezawodne i wyjątkowo dokładne pomiary, bez potrzeby ingerencji w konfigurację obwodu pomiarowego.

Cęgi Hioki łączą wygodę użytkowania pozwalając na pomiar zarówno prądów DC jak i AC, z praktyczną konstrukcją z dzielonym rdzeniem pozwalając na ich łatwe zamontowanie w dowolnym miejscu.

Dodatkowo posiadają najwyższej klasy dokładność pomiaru dzięki zastosowaniu technologii fluxgate pozwala to na zastosowanie ich do bezkontaktowego pomiaru prądu, zarówno w laboratoriach, jak i w warunkach terenowej – oferując szybkie, proste i pewne pomiary w każdej aplikacji.

Wybierz cęgi Hioki: prąd, pasma i rozmiar

CT6833 i CT6834: Dokładne i smukłe cęgi prądowe typu "delfin"

Cęgi prądowe AC/DC CT6833 i CT6834 to najnowsze rozwiązania firmy Hioki, oferujące precyzję pomiaru na poziomie sond przelotowych – z podstawową dokładnością sięgającą ±0,07%. Ich ultracienka, smukła konstrukcja umożliwia wygodny dostęp do trudno dostępnych miejsc, co czyni je idealnym narzędziem do nowoczesnych zastosowań pomiarowych.

Model CT6834 zapewnia wyjątkową dokładność nawet w najbardziej wymagających testach, takich jak WLTP (Worldwide Harmonised Light Vehicles Test Procedure) – międzynarodowa procedura badania pojazdów lekkich, która od 2018 roku zastępuje dotychczasową normę NEDC (New European Driving Cycle).

Oba modele wyróżniają się kompaktową, ergonomiczną konstrukcją umożliwiającą szybką i bezproblemową instalację. Dzięki wyjątkowej stabilności i wysokiej rozdzielczości pomiarowej, pozwalają na szybkie, dokładne i powtarzalne pomiary w rzeczywistych warunkach pracy – niezależnie od zastosowania.

Najważniejsze cechy:

• Prądy AC/DC do 500 A (CT6834) | 200 A (CT6833)
• Pasmo częstotliwości: DC do 50 kHz
• Maksymalna średnica przewodu: 20 mm
• Zakres temperatur pracy: -40°C do +85°C
• Dokładność DC ±0,07% rdg.

Zobacz super cienkie cęgi prądowe CT6833 i CT6834 w akcji na filmiku poniżej:

Seria CT684xA: Zaawansowane pomiary prądu do 1000 A i 2 MHz

Seria CT684xA składa się z 5 modeli zapewniających precyzyjny pomiar prądu AC/DC za pomocą dwóch rozmiarów cęgów: do przewodów o średnicy do 50 mm i do 1000 A (CT6846A) oraz do przewodów o średnicy do 20 mm i do 500 A (CT6844A). Oparte na technologii fluxgate, wszystkie cęgi zapewniają stabilne i dokładne pomiary w pasmach od DC do 2 MHz.

Idealne do testowania w branży motoryzacyjnej, energoelektronice i monitoringu przemysłowym, cęgi te zapewniają wiarygodny wgląd w analizę wysokich częstotliwości, testowanie wydajności falowników i kontrolę jakości.

Najważniejsze cechy:

• Prądy AC/DC 1000 A (CT6846A) | 500 A (CT6845A, CT6844A) | 200 A (CT6843A) | 20 A (CT6841A)
• Pasmo przenoszenia: DC do 2 MHz (CT6841A)*
• Maks. średnica przewodu: 20 - 50 mm*
• Zakres temperatur pracy: -40°C do +85°C
• Dokładność DC ±0,2% rdg.

CT6830 i CT6831: Ultrakompaktowe sondy prądowe do 20 A

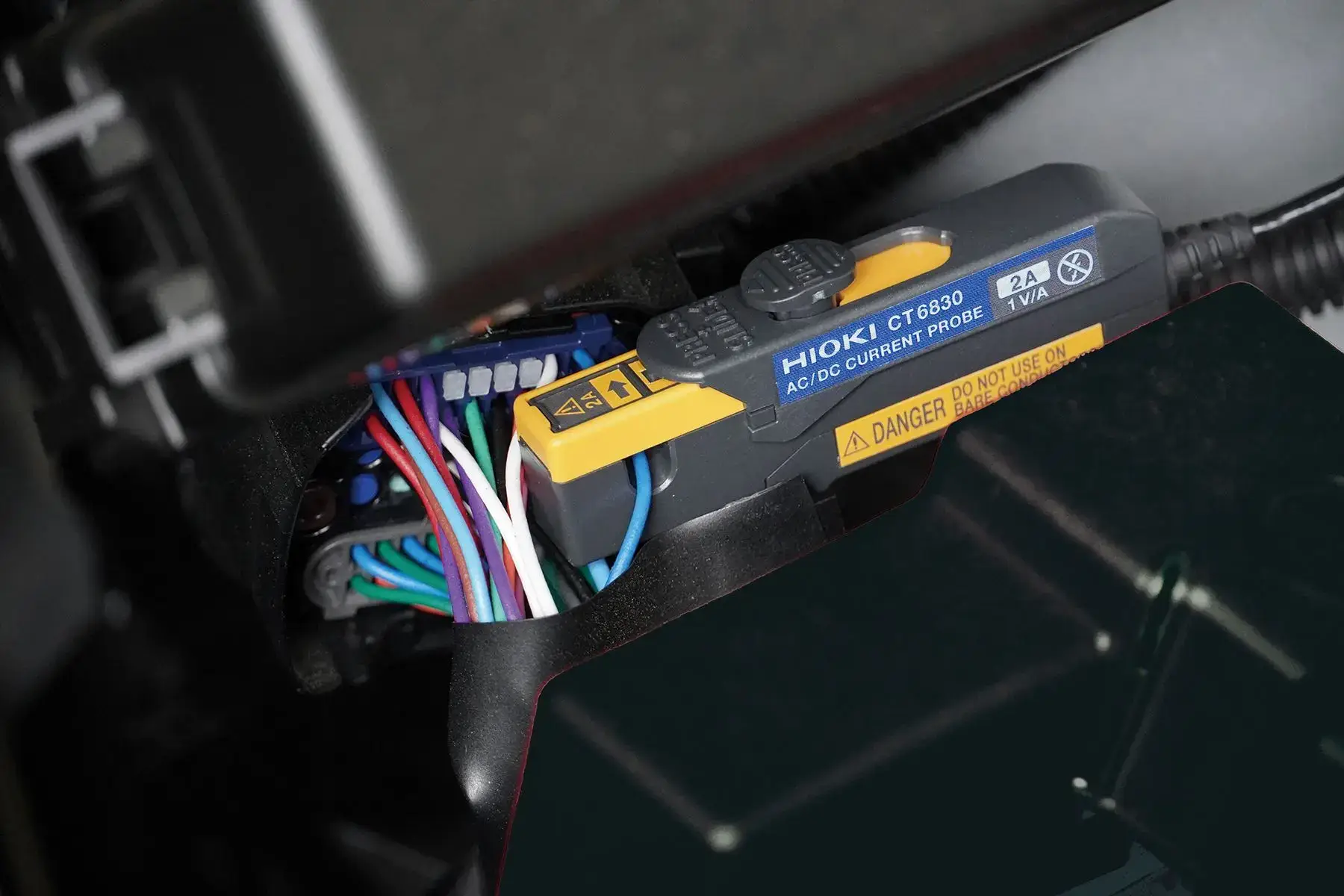

Najmniejsze sondy prądowe AC/DC firmy HIOKI – modele CT6830 i CT6831 – zostały zaprojektowane z myślą o pracy w ciasnych i trudno dostępnych przestrzeniach. Mechanizm przesuwnego otwierania i zamykania pozwala na szybkie, wygodne i bezpieczne zakładanie sond na przewody, co umożliwia błyskawiczną instalację oraz stabilny pomiar – nawet w miejscach o ekstremalnie ograniczonym dostępnie jak również podczas pracy urządzenia.

Rozwiązanie to idealnie sprawdza się wszędzie tam, gdzie dyskrecja i mobilność są kluczowe – np. podczas pomiarów w pojazdach komunikacji miejskiej, gdy zależy nam na braku ingerencji osób trzecich, lub w pomiarach terenowych.

Dodatkowo, ponieważ sondy wykorzystują technologię fluxgate, zapewniają wyjątkową dokładność i niezawodność nawet w ekstremalnych warunkach środowiskowych – pracują stabilnie w szerokim zakresie temperatur od -40°C do +85°C.

CT6830 i CT6831 mogą bezproblemowo współpracować z analizatorami mocy, systemami DAQ oraz oscyloskopami, stanowiąc doskonały wybór do precyzyjnych pomiarów prądu w elektronice, analizie błędów pojazdów oraz aplikacjach energetycznych.

Kluczowe cechy:

• Prąd znamionowy: do 2 A (CT6830) | do 20 A (CT6831)
• Pasmo przenoszenia: DC do 100 kHz
• Maks. średnica przewodu: 5 mm
• Szeroki zakres temperatur -40°C do +85°C
• Wysoka dokładność ±0,3% rdg.

Jakie cęgi są odpowiednie dla Ciebie? - Oto lista kontrolna

Aby odpowiedzieć na pytanie jakie cęgi prądowe są najbardziej odpowiednie Twoim potrzebom? Należy zwrócić uwagę na kilka kluczowych parametrów:

• Jaki zakres prądu muszę mierzyć?

Czy potrzebujesz sondy do zmierzenia układów dużej mocy do 1000 A, czy precyzyjnego pomiaru sygnałów rzędu 20 A w analizie obwodów?

• Jaką szerokość pasma powinien pokrywać czujnik?

Czy aplikacja wymaga pomiaru sygnałów o wysokiej częstotliwości – nawet do 2 MHz? Czy spodziewam się tam wysokich harmonicznych?

• W jakim środowisku i przy jakiej przestrzeni montażowej będzie używana sonda?

Czy potrzebujesz dużego otworu Ø50 mm do przewodów mocy, czy kompaktowego Ø5 mm do ciasnych instalacji? Jak dużo miejsca masz do dyspozycji?

Odpowiedzi na te pytania pomogą dobrać właściwy czujnik prądu – niezależnie od tego, czy pracujesz w branży motoryzacyjnej, energoelektronice czy przemyśle.

Cęgi fluxgate czy cęgi Halla?

Jeśli celujesz w pomiary mocy, będziesz mierzyć wysokie prądy do 1000 A, a szerokość pasma nie przekracza 2 MHz, cęgi prądowe z zerowym strumieniem oparte na technologii fluxgate są dla Ciebie.

Jeśli potrzebujesz mierzyć prądy w aplikacjach wymagających bardzo szerokiego pasma – nawet do 120 MHz – sprawdź cęgi prądowe Hioki oparte na technologii Halla.

Cęgi Hioki – Precyzyjne sondy prądowe do pomiaru prądów od µA do kA

W skrócie:

Sondy typu fluxgate (zero-flux):

• Idealne do pomiarów mocy
• Obsługują wysokie prądy (do 1000 A)
• Precyzyjne, stabilne i niezawodne
• Pasmo do 2 MHz – wystarczające dla większości aplikacji przemysłowych i motoryzacyjnych

Czujniki Halla Hioki:

• Dla pomiarów z większą szerokością pasma – nawet do 120 MHz
• Zakres pomiarowy od 200 µA
• Doskonałe do analizy szybkich sygnałów i niskoprądowych obwodów

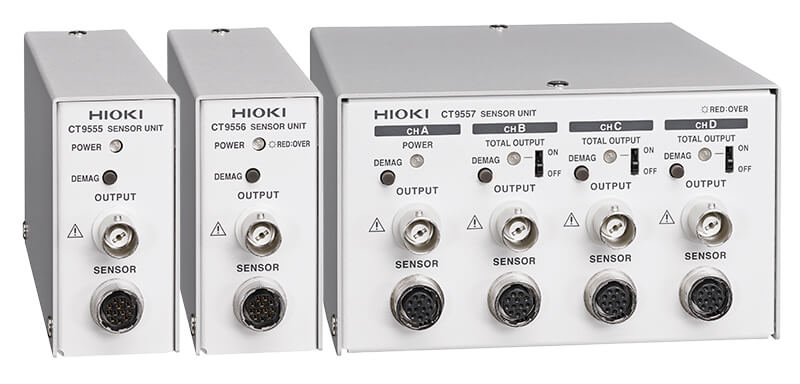

CT9555, CT9556, CT9557: Zwiększ swoją precyzję dzięki naszym modułom czujników

Cęgi prądowe typu fluxgate marki Hioki mogą współpracować zarówno z przyrządami Hioki, jak i z urządzeniami innych producentów, takich jak Keysight, Tektronix czy wielu innych. Ze względu na zastosowaną technologię zero-flux, wymagają one zasilania – podczas gdy mierniki Hioki jak Analizator mocy PW3390 czy system akwizycji danych MR6000, zazwyczaj dostarczają je bezpośrednio, inne urządzenia pomiarowe mogą wymagać zastosowania zewnętrznego zasilacza.

Moduły z serii CT955x umożliwiają wykorzystanie precyzyjnych cęgów Hioki z dowolnym odpowiednim przyrządem pomiarowym, zapewniają stabilne zasilanie oraz dokładne wyjście sygnału przez wyjście BNC – co pozwala na ich łatwe podłączenie do oscyloskopów, analizatorów mocy czy systemów DAQ.

Dobierz odpowiedni model z serii CT955x:

• CT9555 – Jednokanałowa jednostka z wyjściem przebiegu, idealna do precyzyjnych pomiarów sygnałów zmiennych z jednego źródła.
• CT9556 – Jednokanałowy moduł oferujący jednocześnie wyjście sygnału przebiegu i wartości RMS – optymalny do zastosowań, w których wymagane są oba typy danych.
• CT9557 – Czterokanałowy moduł z możliwością niezależnej pracy każdego kanału lub agregacji sygnałów. Umożliwia jednoczesne generowanie sygnału przebiegu oraz wartości RMS. Obsługuje do czterech sond prądowych, co czyni go idealnym rozwiązaniem do pomiaru dużych prądów oraz w aplikacjach z wieloma równolegle prowadzonymi przewodami.

Analiza, monitorowanie i rejestracja – trzy różne produkty HIOKI, które precyzyjnie odpowiadają na potrzeby pomiaru prądu w różnych zastosowaniach.

PW3390 – precyzyjny, 4-kanałowy analizator mocy do zaawansowanych pomiarów w laboratorium i w terenie

HIOKI PW3390 to kompaktowy, przenośny analizator mocy klasy laboratoryjnej, zaprojektowany z myślą o zastosowaniach w działach R&D, produkcji oraz testach terenowych. Dzięki podstawowej dokładności pomiaru ±0,09% oraz szybkiej aktualizacji danych co 50 ms, urządzenie umożliwia bardzo precyzyjną analizę wydajności energetycznej, a także dokładne rejestrowanie stanów przejściowych i harmonicznych w czasie rzeczywistym.

Idealny do pomiarów:

• Silników i falowników,
• Systemów energii odnawialnej,
• Przemysłowych instalacji zasilania.

PW3390 obsługuje również testy zgodne z normami WLTP, co czyni go niezastąpionym narzędziem w ocenie efektywności energetycznej zarówno pojazdów elektrycznych (EV), hybrydowych (HEV), jak i spalinowych (ICE).

Kluczowe cechy:

• ±0,09% podstawowej dokładności
• Pasmo DC do 200 kHz
• 4 kanały mocy
• Analiza sprawności silnika pod kątem momentu obrotowego, prędkości i mocy mechanicznej
• Szybkość aktualizacji 50 ms

LR8101 / LR8102 – skalowalne systemy DAQ do precyzyjnego monitorowania i rejestracji prądu oraz mocy

Systemy rejestracji danych HIOKI LR8101 i LR8102 to nowoczesne, modułowe rozwiązanie do wielokanałowego monitorowania mocy i prądu AC/DC w aplikacjach przemysłowych oraz HVAC. Model LR8101 oferuje 12 kanałów do pomiaru mocy / prądów, natomiast LR8102 umożliwia rozbudowę do 120 zsynchronizowanych kanałów dzięki optycznemu połączeniu wielu jednostek.

W połączeniu z czujnikami HIOKI kompatybilnymi z ME15W, urządzenia zapewniają precyzyjne pomiary do 2000 A AC/DC, z możliwością automatycznego rozpoznawania czujników oraz szybkością akwizycji do 5 ms.

Zastosowania:

• Przemysłowe monitorowanie zużycia energii i obciążeń,
• Testowanie wydajności układów HVAC,
• Rejestracja danych w systemach energetycznych o dużej liczbie kanałów,
• Kontrola jakości i analiza długoterminowa w środowiskach produkcyjnych.

Najważniejsze cechy:

• Skalowalność: 12 kanałów (LR8101) lub do 120 kanałów (LR8102),
• Obsługa czujników prądu Hioki z auto-ID,
• Pomiar mocy, prądu i napięcia w czasie rzeczywistym,
• Wysoka dokładność i szybka akwizycja danych (do 5 ms),
• Kompatybilność z modułem mocy HIOKI, m.in. M7103.

MR6000 – ultraszybki, modułowy rejestrator danych do zaawansowanej rejestracji sygnałów prądowych i napięciowych

HIOKI MR6000 to wielokanałowy, modułowy rejestrator pamięci stworzony do precyzyjnej akwizycji sygnałów elektrycznych i mechanicznych w czasie rzeczywistym. Dzięki próbkowaniu do 200 MS/s, urządzenie uchwyci nawet najbardziej dynamiczne zmiany sygnału – idealnie sprawdzając się w analizie przejściowych sygnałów w pojazdach elektrycznych, falownikach, energoelektronice i aplikacjach przemysłowych.

Rejestrator współpracuje z szeroką gamą czujników HIOKI, w tym również z sondami z zerowym strumieniem (zero fluxgate), umożliwiając dokładny pomiar prądu AC/DC jak również posiada automatyczne rozpoznawanie czujników. Funkcja ta znacząco skraca czas potrzebny na konfigurację sond prądowych przed pomiarem i pozwala na uniknięcie błędów pomiarów.

Dzięki modułowej konstrukcji i obsłudze do 32 kanałów analogowych, MR6000 elastycznie dopasowuje się do każdego środowiska testowego.

Zastosowania:

• testy napędów EV/HEV i analiza przepływu energii,
• badania dynamicznych zjawisk w falownikach i systemach energoelektroniki,
• pomiary odkształceń, przyspieszeń, częstotliwości i napięcia w diagnostyce przemysłowej,
• kompleksowe testy laboratoryjne i terenowe.

Najważniejsze cechy:

• Próbkowanie do 200 MS/s – rejestracja zjawisk szybkich i przejściowych
• Do 32 kanałów analogowych i 8 gniazd modułowych
• Kompatybilność z 15 typami modułów wejściowych i 3 wyjściowymi
• Duży, 12,1” ekran dotykowy – wygodne sterowanie i analiza
• Bezpośredni pomiar do 1000 VDC / 700 VAC
• Wsparcie dla precyzyjnych sond prądowych z fluxgate i automatycznym ID

Zastosowanie cęgów prądowych Hioki

Nie znalazłeś odpowiednich cęgów do swojego zastosowania?
Chcesz zintegrować cęgi Hioki ze swoim systemem pomiarowym?

Skontaktuj się z nami – jako autoryzowany partner firmy Hioki pomożemy dobrać optymalny model spośród szerokiej gamy cęgów i czujników prądowych, także tych niewymienionych w prezentowanej ofercie.

Zapewniamy kompleksowe wsparcie – doradzimy, dobierzemy i zintegrujemy cęgi z Twoim systemem pomiarowym.
