Przegląd generatorów funkcyjnych GW Instek

W katalogu GW Instek znajduje się kilka serii generatorów, a są to:

• Seria AFG-100 – Generatory arbitralne przeznaczone do oscyloskopów serii GDS-2000A
• Seria AFG-2000
  AFG-20xx/21xx – Podstawowa seria generatorów arbitralnych o częstotliwości do 25MHz
  AFG-2225 – Rozszerzenie serii AFG-2000 zapewniające lepsze parametry
• Seria AFG-3000
  AFG-303x/302x – Seria bardziej zaawansowanych generatorów arbitralnych o częstotliwości do 30MHz
  AFG-3051/3081 – Seria bardziej zaawansowanych generatorów arbitralnych o częstotliwości do 80MHz
• Seria MFG-2000 – Wielofunkcyjne i wielokanałowe generatory arbitralne
• Seria SFG – Najprostsze generatory o bezpośredniej syntezie cyfrowej
• Seria GFG-8200A – Seria generatorów analogowych
• Seria GAG – Generatory audio
• Seria USG - Generatory sygnałów RF

Generatory serii AFG-100 - Kompaktowe rozwiązania

Generatory arbitralne serii AFG-100 są przeznaczone do pracy samodzielnej lub we współpracy z oscyloskopem serii GDS-2000A. Cechują się niezwykle kompaktową obudową (pozbawione są wyświetlacza, przycisków i potencjometrów, zaś sterowanie i programowanie odbywa się z poziomu komputera lub oscyloskopów serii GDS-2000A.

Generatory te mogą wygenerować sygnały:

• Sinusoidalny do 25MHz
• Prostokątny do 25MHz
• Trójkątny i piłokształtny do 1MHz
• Arbitralny

Rozdzielczość przetwornika wynosi 10-bitów, a amplituda do 5Vpp. Posiada wbudowaną możliwość modulacji: AM/FM/PM/FSK/SUM/Przemiatanie/Burst. Ponadto w generatorze wbudowano także 66 kształtów sygnału, które można dowolnie edytować

W skład serii wchodzą dwa modele:

• AFG-125 – jednokanałowy generator arbitralny 25MHz
• AFG-125P – jednokanałowy generator arbitralny 25MHz z wbudowanym zasilaczem DC 2.5/3.3/Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.

Generatory serii AFG-20xx/21xx - Podstawowe modele z ekranem

Seria GW Instek AFG-20xx/21xx to seria podstawowych arbitralnych generatorów funkcyjnych wyposażonych w wyświetlacz. W zależności od modelu mogą generować sygnał sinusoidalny do 25MHz. Wyposażone zostały w przetwornik 10-bitowy oraz pamięć 4 tys. punktów.

Seria 21xx została dodatkowo wyposażona w możliwość modulacji AM, FM oraz FSK, a także możliwość przemiatania sygnału. Ponadto został w nią wbudowany licznik częstotliwości sygnału zewnętrznego.

W skład serii wchodzi aż 6 modeli:

MODEL	AFG-2005	AFG-2105	AFG-2012	AFG-2112	AFG-2025	AFG-2125
Zakres częstotliwości	5MHz	5MHz	12MHz	12MHz	25MHz	25MHz
Przebiegi arbitralne	✓	✓	✓	✓	✓	✓
Wypełnienie	✓	✓	✓	✓	✓	✓
TTL	✓	✓	✓	✓	✓	✓
Przesunięcie DC	✓	✓	✓	✓	✓	✓
Interfejs USB	✓	✓	✓	✓	✓	✓
Przemiatanie		✓		✓		✓
Modulacja AM/FM/FSK		✓		✓		✓
Licznik częstotliwości zewn.		✓		✓		✓
Dane techniczne	LINK	LINK	LINK	LINK	LINK	LINK

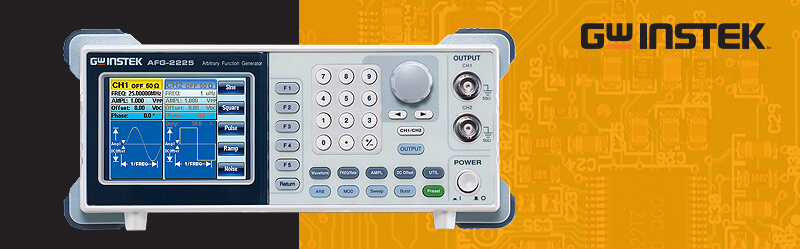

Generatory serii AFG-2225 - Dwukanałowe rozszerzenie serii AFG-20/21XX

Jest to tak naprawdę daleko idące rozszerzenie serii 20xx/21xx. Generator wyposażony został w dwa niezależne kanały o maksymalnej częstotliwości sygnału sinusoidalnego równej 25MHz. Wyposażono go, podobnie jak poprzedników, w przetwornik 10-bitowy i pamięć 4 tys. próbek. Dodatkowo wbudowano możliwość modulacji: AM, FM, PM, FSK, SUM oraz możliwość przemiatania i wywołania paczki impulsów (Burst). Wszystkie funkcje mogą być ustawiane dla obu kanałów całkowicie niezależnie.

Generatory serii AFG-3051/3081 - Klasa wyżej

Seria generatorów AFG-3051/3081 jest serią znacznie wyższą niż AFG-2000. Przede wszystkim cechuje się częstotliwością sinusoidy do 50 lub 80MHz (w zależności od modelu), 16 bitowym przetwornikiem cyfrowo-analogowym i długością pamięci sygnału arbitralnego równą 1 milion punktów.

Generatory tej serii zostały wyposażone w duży kolorowy wyświetlacz 4,3”. Dodatkowo generatory poza modulacją AM/FM/FSK/PWM mają wbudowane wyjście wyzwalające (ang. trigger output), wyjście modulujące oraz wyjście znaczników.

Na serię składają się dwa modele:

• AFG-3051 – Arbitralny generator funkcyjny 50MHz
• AFG-3081 – Arbitralny generator funkcyjny 80MHz

Generatory serii AFG-303x/302x - Dla branży medycznej i motoryzacyjnej

Seria arbitralnych generatorów funkcyjnych AFG-303x/302x jest rozwinięciem serii AFG-3051/3081. Kosztem mniejszej częstotliwości (20 lub 30MHz) i braku wyjść modulacji i wyzwalających, zwiększono pamięć punktów sygnału arbitralnego do 8 milionów punktów oraz dodano możliwość generowania sygnału harmonicznego oraz modulację PM.

Wśród zaimplementowanych przebiegów znajduje się aż 36 sygnałów charakterystycznych dla medycyny i elektroniki samochodowej.







Dzięki temu możliwe stają się testy urządzeń medycznych, a nawet testy na silniku.




Seria AFG-303x/302x jako najwyższa seria generatorów GW Instek została wyposażona jeszcze w kilka innych funkcji.

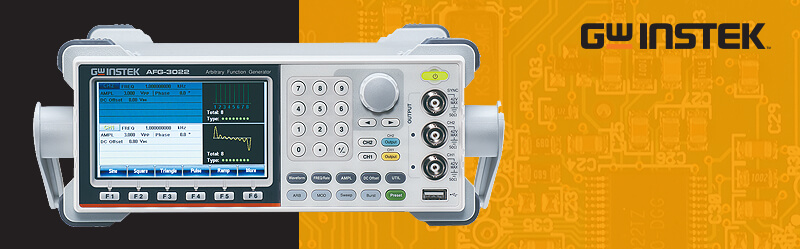

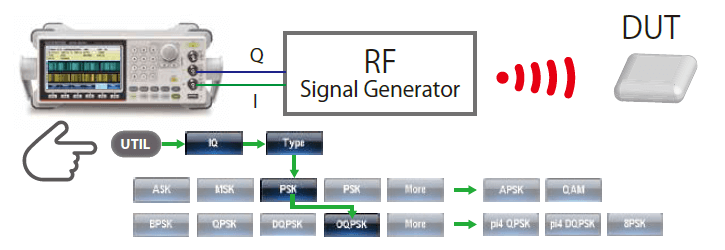

Generatory AFG-3032/3022 posiadają wbudowaną możliwość generowania najczęściej stosowanych sygnałów IQ. Generatory podają na wyjście sygnały BPSK i OQPSK wymagane przez ZigBee™, które można przekazać do generatora sygnału RF, aby wytworzyć sygnał testowy dla odbiornika 2.4GHz ZigBee O-QPSK.




Jednak to nie wszystkie sygnały IQ możliwe do generacji przez tę serię. Generatory sa w stanie wytworzyć następujące przebiegi:

• ASK
• FSK (2FSK, 4FSK, 8FSK)
• APSK (16APSK, 32APSK)
• MSK
• PSK (BPSK, QPSK, DQPSK, OQPSK, pi/4-QPSK, pi/4-DQPSK, 8PSK)
• QAM (16QAM, 32QAM, 64QAM)

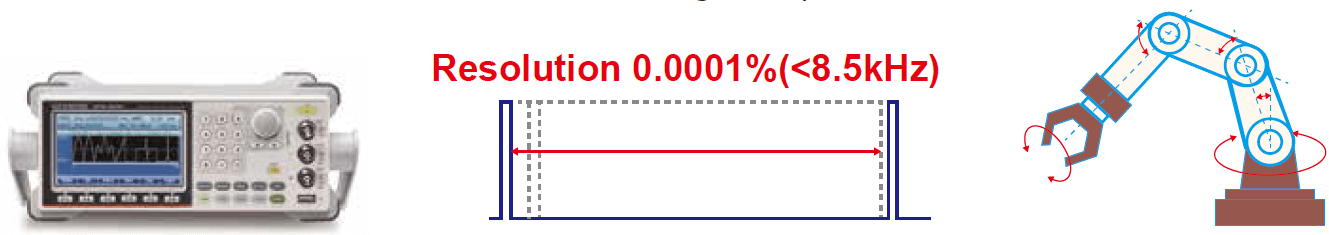

AFG-303x/302x posiadają możliwość generowania impulsów, gdzie wypełnienie sygnału można ustawić z bardzo dużą rozdzielczością: 0,0001%. Jest to niezwykle cenna właściwość przy sterowaniu na przykład serwomotorami.




Na serię składają się 4 modele, które cechują się możliwością wygenerowania sygnału sinusoidalnego do częstotliwości 20 lub 30MHz.

• AFG-3021 – Arbitralny generator funkcyjny 20MHz
• AFG-3022 – Dwukanałowy arbitralny generator funkcyjny 20MHz
• AFG-3031 – Arbitralny generator funkcyjny 30MHz
• AFG-3032 – Dwukanałowy arbitralny generator funkcyjny 30MHz

Generatory serii MFG-2000 - Do pięciu kanałów wyjściowych

Jedną z ciekawszych serii generatorów są generatory serii MFG-2000 firmy GW Instek. Mogą być wyposażone w nawet 5 kanałów wyjściowych, a ich częstotliwość sygnału wyjściowego może wynosić nawet 320MHz dla sinusoidy i 200MHz dla sygnału arbitralnego.

Seria MFG-2000 może maksymalnie i jednocześnie generować pięć funkcjonalnych sygnałów. Funkcje każdego kanału są następujące:

Kanał 1	1μHz ~ 200MHz maks.FG z 250 MSa/s ARB	AM, FM, PM FSK, Burst, Przemiatanie, Wyzwalanie, Licznik częstotliwości
Kanał 2
Kanał RF	1μHz ~ 320MHz maks. FG z 200 MSa/s ARB		ASK, PSK
Generator impulsów	25MHz pełnofunkcyjny generator impulsów (Częstotliwość, Szerokość, Wypełnienie, Regulowane zbocze narastające i opadające)
Wzmacniacz mocy	Wzmacniacz mocy 20W (20W(RL=8Ω)/20dB/5Hz~100kHz/1Vpp 20Hz~20kHz)

* ASK, PSK są standardową funkcją w modelu MFG-2220HM

Zastosowany przetwornik jest 14-bitowy, a napięcie Vpp wynosi 10V, co pozwala na tworzenie sygnałów z dokładnością do 0,6mV.

Częstotliwość próbkowania wynosi 200 lub 250MSa/s (w zależności od modelu), zaś pamięć przebiegu arbitralnego jest równa 16 tys. punktów. Generatory tej serii zostały wyposażone w 4,3” kolorowy ekran TFT LCD.

Co istotne generatory MFG poza standardowymi kształtami i możliwością tworzenia przebiegu arbitralnego, posiadają wbudowane kilka nietypowych kształtów przebiegów, w tym takich powiązanych z medycyną (EKG) i motoryzacją (np. sygnał zapłonu) – dokładnie tak samo jak w generatorach AFG-303x/302x (Rysunki od 21 do 23).

Generatory MFG-2000 stanowią idealny kompromis między możliwościami a ceną. Na serię składa się aż 11 modeli:

Model	Kanał 1 (Funkcje i ARB)	Kanał 2 (Funkcje i ARB)	25MHz Generator Impulsów	Generator RF (Funkcje i ARB)	Wzmacniacz mocy	Modulacja/ Przemiatanie/ Burst/Licznik Częstotliwości
MFG-2110	10 MHz		•
MFG-2120	20 MHz		•
MFG-2120MA	20 MHz		•		•	•
MFG-2130M	30 MHz		•			•
MFG-2160MF	60 MHz		•	160 MHz		•
MFG-2160MR	60 MHz		•	320 MHz		•
MFG-2230M	30 MHz	30 MHz	•			•
MFG-2260M	60 MHz	60 MHz	•			•
MFG-2260MFA	60 MHz	60 MHz	•	160 MHz	•	•
MFG-2260MRA	60 MHz	60 MHz	•	320 MHz	•	•
MFG-2220HM	200 MHz	200 MHz	•			•

Generatory serii SFG - Dla branży edukacyjnej

Seria SFG to najprostsze generatory funkcyjne DDS przeznaczone głównie do placówek edukacyjnych, aby zapoznać uczniów z podstawami generowania sygnałów. Częstotliwość maksymalna generowanego sygnału to 3MHz.

Generator mimo, że jest bardzo prostą konstrukcją posiada wysoką dokładność częstotliwości (20ppm) oraz wysoką stabilność częstotliwości (20ppm).

Generatory serii GFG-8200A - Rozwiązanie analogowe

Generatory funkcyjne serii GFG-8200A zostały wykonane w technologii analogowej. Częstotliwość maksymalna jaką są w stanie wygenerować to 3MHz lub 5MHz, w zależności od modelu. Generatory posiadają możliwość generowania sygnału TTL i CMOS. Ponadto, mimo swojej analogowej konstrukcji, niektóre modele posiadają możliwość przemiatania liniowego i logarytmicznego, modulację FM i AM oraz wyjście GCV.

Na serię składa się aż 5 modeli:

• GFG-8215A – Analogowy generator funkcyjny 3MHz z licznikiem częstotliwości
• GFG-8216A – Analogowy generator funkcyjny 3MHz z licznikiem częstotliwości i trybem przemiatania
• GFG-8219A – Analogowy generator funkcyjny 3MHz z licznikiem częstotliwości, trybem przemiatania i modulacją FM/AM
• GFG-8250A – Analogowy generator funkcyjny 5MHz z licznikiem częstotliwości
• GFG-8255A – Analogowy generator funkcyjny 5MHz z licznikiem częstotliwości, trybem przemiatania i modulacją FM/AM

Generatory serii GAG-800 - Generowanie sygnałów audio

Seria GAG-800 są to generatory audio, pozwalające na wytworzenie sygnału sinusoidalnego lub prostokątnego do częstotliwości 1MHz. Generator został wyposażony w 6-stopniowy tłumik wyjściowy. Zakresy częstotliwości wybiera się ręcznie spośród 5 pozycji.

Na serię składają się dwa generatory:

• GAG-809 – Generator audio 1MHz
• GAG-810 – Generator audio 1MHz o niskim poziomie zniekształceń (0.02%)

Generatory serii USG - Generowanie częstotliwości radiowych

Generatory serii USG, to kompaktowe generatory częstotliwości radiowych, sterowane za pomocą portu USB. Sterowanie może odbyć się z poziomu komputera, tabletu lub smartfonu. Generatory te zapewniają bardzo stabilny sygnał, bez możliwości jakiejkolwiek modulacji.

Na serię USG składa się 5 modeli:

• USG-LF44 – Generator sygnału RF 35MHz ~ 4400MHz
• USG-0103 – Generator sygnału RF 100MHz ~ 300MHz
• USG-0818 – Generator sygnału RF 800MHz ~ 1800MHz
• USG-2030 – Generator sygnału RF 2000MHz ~ 3000MHz
• USG-3044 – Generator sygnału RF 3000MHz ~ 4400MHz

Podsumowanie

Na rynku jest niezliczona ilości generatorów, rozwiązań technicznych. Każdy generator ma swoje cechy charakterystyczne. Nie sposób tego omówić w jednym, krótkim artykule. Zachęcamy do zapoznania się z literaturą naukową związaną z tym tematem, a tymczasem mamy nadzieję, że powyższa publikacja pozwoliła wyjaśnić najważniejsze różnice i cechy generatorów. Wierzymy również, że zaprezentowane generatory GW Instek zainteresują i spełnią Państwa oczekiwania. Zachęcamy do kontaktu z działem handlowym pod adresem Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript..
