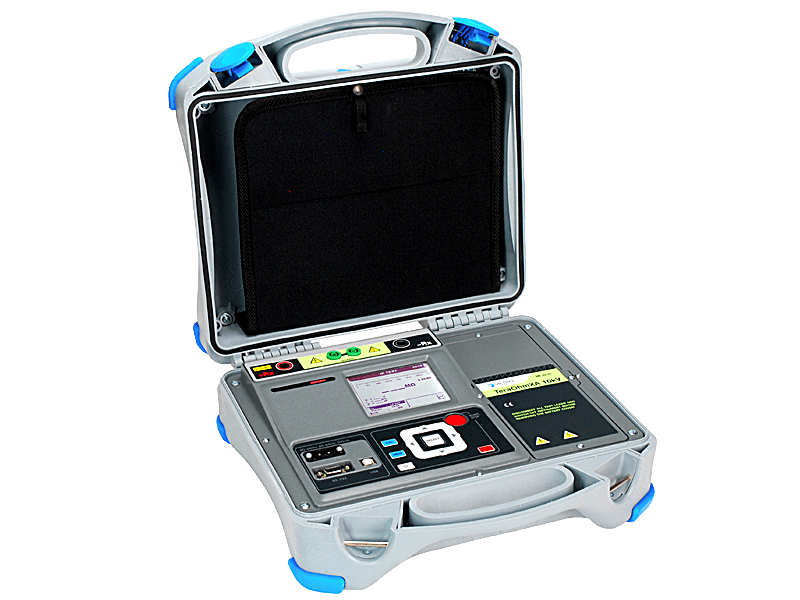

Metrel - MI3210 TeraOhmXA 10 kV
| Funkcja | Zakres pomiarowy | Rozdzielczość | Dokładność |
| Rezystancja izolacji | 5 kΩ … 999 kΩ 1.00 MΩ … 9.99 MΩ 10.0 MΩ … 99.9 MΩ 100 MΩ … 999 MΩ 1.00 GΩ … 9.99 GΩ 10.0 GΩ … 99.9 GΩ 100 GΩ … 999 GΩ 1.00 TΩ … 10.00 TΩ 10.00 TΩ … 20.00 TΩ |
1 kΩ 10 kΩ 100 kΩ 1 MΩ 10 MΩ 100 MΩ 1 GΩ 10 GΩ 1 TΩ |
±(5 % wartości wskazanej + 3 cyfry) ±(5 % w.w. + 3 cyfry) ±(5 % w.w. + 3 cyfry) ±(5 % w.w. + 3 cyfry) ±(5 % w.w. + 3 cyfry) ±(5 % w.w. + 3 cyfry) ±(5 % w.w. + 3 cyfry) ±(15 % w.w. + 3 cyfry) ±(15 % w.w. + 3 cyfry) |
| Napięcie pomiarowe | 0 V … 9999 V ≥ 10 kV |
1 V 0.1 kV |
±(3 % w.w. + 3 V) ±3 % w.w. |
| Prąd upływowy | 0.00 nA … 9.99 nA 10.0 nA … 99.9 nA 100 nA … 999 nA 1.00 µA … 9.99 µA 10.0 µA … 99.9 µA 100 µA … 999 µA 1.00 mA … 5.50 mA |
10 pA 100 pA 1 nA 10 nA 100 nA 1 µA 10 µA |
±(10% w.w. + 0.15 nA) ±(5% w.w. + 3 cyfry) ±(5% w.w. + 3 cyfry) ±(5% w.w. + 3 cyfry) ±(5% w.w. + 3 cyfry) ±(5% w.w. + 3 cyfry) ±(5% w.w. + 3 cyfry) |
| Współczynnik absorpcji dielektrycznej (DAR) |
0.01 … 9.99 10.0 … 100.0 |
0.01 0.1 |
±(5 % w.w. + 3 cyfry) |
| Wskaźnik polaryzacji (PI) | 0.01 … 9.99 10.0 … 100.0 |
0.01 0.1 |
±(5 % w.w. + 2 cyfry) |
| Wskaźnik rozładowania dielektryka (DD) |
0.01 … 9.99 10.0 … 100.0 |
0.01 0.1 |
±(5 % w.w. + 2 cyfry) |
| Napięcie AC/DD | 5.0 V … 99.9 V 100 V … 550 V |
0.01 V 1 V |
±(2 % w.w. + 2 V) |
| Częstotliwość | 10.0 Hz … 500.0 Hz | 0.1 Hz | ±(0.2 Hz + 1 cyfra) |
| Pojemność elektryczna | 20.0 nF … 999.0 nF 1.00 nF … 9.99 nF 10.0 µF … 50.00 µF |
1 nF 10 nF 100 nF |
±(5 % w.w. + 3 cyfry) |
| Zasilanie | Akumulatory 6 × 1.2 V NiMH, typ D | ||
| Wyświetlacz | Matryca LCD z podświetleniem, 160 x 116 punktów | ||
| Kategoria przepięciowa | KAT IV / 600 V | ||
| Stopień ochrony | Podwójna izolacja | ||
| Komunikacja | RS232 i USB | ||
| Wymiary | 345 x 160 x 335 mm | ||
| Masa | 5.5 kg |
Uwaga! W tej zakładce znajduje się dodatkowe, opcjonalne wyposażenie do miernika. Wymienione pozycje są wyceniane osobno, po zapytaniu ofertowym i nie są dołączane do standardowego zestawu.
 |
S 2036 Krokodylki WN, 2 szt. |
10 kV krokodylki do pomiaru rezystancji izolacji WN, pozwalają na bezpieczne i stałe podłączenia podczas pomiaru do różnych elementów jak szyny, śruby itp. |
 |
A 1017 Przewód RS232 |
Przewód komunikacyjny RS232 do podłączenia komputera PC z przyrządem. |
 |
A 1275 Program PC HVLink PRO |
Oprogramowanie PC HVLink pozwala na pobieranie, zarządzanie i wydruk wyników z możliwością odwzorowania wykresu R(t). Dostarczane z przewodem RS232/USB. |
 |
S 2029 Ekranowane przewody pomiarowe 10 kV |
Dwa 8 metrowe, ekranowane przewody pomiarowe 10 kV zwiększają dokładność WN pomiaru izolacji w środowiskach o dużych zakłóceniach elektromagnetycznych. |
|
S 2030 Ekranowane przewody pomiarowe 10 kV |
Dwa 15 metrowe, ekranowane przewody pomiarowe 10 kV zwiększają dokładność WN pomiaru izolacji w środowiskach o dużych zakłóceniach elektromagnetycznych. |
| Prezentacja i Szkolenie |
Wzorcowanie Miernika |
| Przeprowadzamy w naszej siedzibie przy ul. Gen. Wł. Andersa 10 w Warszawie prezentacje z oferowanej aparatury Metrel. Chcąc poznać przyrząd przed zakupem, prosimy o kontakt w celu ustalenia dogodnego terminu i dostępności urządzenia. W przypadku szkoleń prosimy o indywidualny kontakt. Przy zakupie miernika w Merserwis, szkolenie objęte jest atrakcyjnym rabatem. |
Miernik standardowo posiada świadectwo wzorcowania na wyposażeniu. Producent zaleca aby miernik wzorcować co 12 miesięcy. Termin może zostać ustalony indywidualnie uwzględniając zalecenia ILAC G24:2007 Wytyczne dotyczące wyznaczania odstępów czasu między wzorcowaniem przyrządów pomiarowych. Będąc oficjalnym, autoryzowanym dystrybutorem aparatury Metrel w Polsce informujemy, że jeżeli podczas badania przyrządu zostaną wykryte usterki to nie naliczamy żadnych opłat za sprawdzenie. W celu przeprowadzenia wzorcowania urządzenia prosimy o kontakt z Laboratorium Wzorcującym Merserwis. |
 |
 |
 |
|
 |
|
| Naprawa Serwisowa | |
| Miernik standardowo posiada 24 miesiące gwarancji. W przypadku napraw gwarancyjnych i pogwarancyjnych prosimy o kontakt z autoryzowanym Serwisem Merserwis. |
|
 |
|
