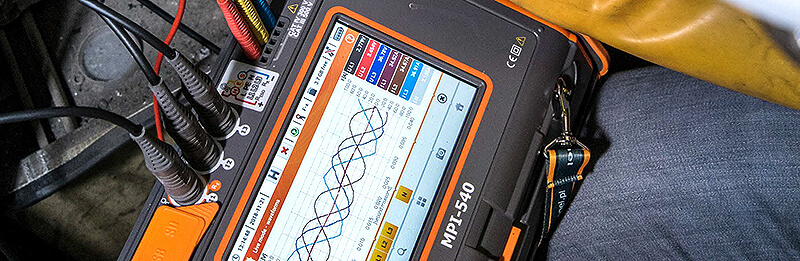

Sonel MPI-540-PV Miernik instalacji fotowoltaicznych

Name: MPI-540-PV Miernik instalacji fotowoltaicznych
Brand: Sonel
SKU: SONE/MPI540PV
Price: 15305.14 PLN

Dostępne wersje / zestawy pomiarowe

Wybierz wersję/zestaw z rozwijanej listy i poznaj koszt.

W promocji

Cena netto: 12443,20 zł

Cena brutto: 15305,14 zł

Cena katalogowa netto: 14140,00 zł

Cena katalogowa brutto: 17392,20 zł

Produkt: Sonel - MPI-540-PV Miernik instalacji fotowoltaicznych

Sonel MPI-540-PV to uniwersalny miernik, przeznaczony głównie do testów instalacji fotowoltaicznych i elektrycznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

Cechy i funkcje

Najważniejsze funkcje Sonel MPI-540-PV

Dotykowy panel (7”) – ergonomia i łatwość obsługi
Wyjmowana karta microSD – możliwość zwiększenia pojemności pamięci
Akumulator Li-Ion – dłuższe działanie miernika
Możliwość dodania notatki głosowej lub zdjęcia do pomiaru – multimedialny opis miejsca pomiaru*
MPI-540-PV: pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN-62446
MPI-540-PV: raport z badań instalacji fotowoltaicznych po przeniesieniu danych do programu Sonel Pomiary Elektryczne
Trójfazowy rejestrator parametrów sieci elektroenergetycznych – zaawansowana diagnostyka jakości zasilania
Odczyt danych bieżących parametrów sieci – natychmiastowa ocena badanego urządzenia
Parametry mierzone w klasie S normy PN-EN 61000-4-30 – duża dokładność pomiarów
Kalkulator strat energii – szybka diagnoza potencjalnych oszczędności
Pomiar wszystkich parametrów ochrony przeciwporażeniowej
Szybki pomiar pętli zwarcia z wyłącznikiem RCD bez wyzwalania (do kilku sekund) – oszczędność czasu
Autotesty – możliwość wykonywania automatycznych pomiarów w sekwencji – uproszczenie pomiarów
Szybka ścieżka od pomiarów do raportu

* Funkcja będzie dostępna po aktualizacji oprogramowania (bez dodatkowych opłat).

Najważniejsze cechy

Przyrządem Sonel MPI-540-PV można wykonać pomiary instalacji fotowoltaicznych zgodnie z normą PN-EN 62446:

Ciągłość połączeń ochronnych
Rezystancja uziemienia
Rezystancja izolacji po stronie DC
Napięcie otwartego obwodu UOC
Prąd zwarcia ISC
Prądy pracy i moce po stronie DC i AC
Sprawność inwertera

Miernik Sonel MPI-540-PV może rejestrować parametry jakości energii elektrycznej 50/60 Hz w klasie S normy EN 61000-4-30:

Napięcia L1, L2, L3 – wartości średnie w zakresie do 500 V
Prądy L1, L2, L3 – wartości średnie, pomiar prądu w zakresie do 3 kA (w zależności od użytych cęgów prądowych)
Częstotliwość w zakresie 40 Hz – 70 Hz
Moc czynna (P), bierna (Q), pozorna (S)
Współczynnik mocy (PF), cosφ
Harmoniczne (do 40-tej w napięciu i prądzie)
Współczynnik zniekształceń harmonicznych THD dla prądu i napięcia

Przyrządem Sonel MPI-540-PV można wykonać wszystkie pomiary odbiorcze instalacji elektrycznych zgodnie z obowiązującymi przepisami:

Impedancja pętli zwarcia (również w obwodach z wyłącznikami RCD)
Parametry wyłączników RCD
Rezystancja izolacji
Rezystancja uziemienia (4 metody pomiarowe + pomiar rezystywności gruntu)
Ciągłość połączeń ochronnych i wyrównawczych
Natężenie oświetlenia
Test kolejności faz
Test kierunku obrotów silnika

Kontrola bezpieczeństwa instalacji

Dzięki przyrządowi można kontrolować domowe i przemysłowe instalacje elektryczne pod względem bezpieczeństwa. Pomiary można w bardzo łatwy sposób zautomatyzować poprzez:

Badanie wyłączników różnicowoprądowych w trybie Auto
Autotesty – czyli dowolnie konfigurowalne sekwencje pomiarowe
Wykorzystanie adaptera AutoISO-1000C do badania rezystancji izolacji przewodów 3-, 4- oraz 5-żyłowych

Fotowoltaika pod nadzorem

Sonel MPI-540-PV to niezwykle uniwersalny miernik, przeznaczony w szczególności do testów instalacji fotowoltaicznych. Przyrządem wykonamy komplet badań po stronie DC i AC – zgodnie z wytycznymi normy PN-EN 62446. Mierząc parametry związane z instalacją fotowoltaiczną, przyrząd automatycznie przeliczy je do warunków odniesienia STC (Standard Test Conditions). Pomiary napięć, prądów oraz mocy po stronie AC i DC inwertera pozwolą zweryfikować jego sprawność. Zapis wyników w pamięci miernika umożliwi wykonanie raportu z przeprowadzonych badań w programie Sonel Pomiary Elektryczne.

Kompleksowa analiza parametrów sieci

Wbudowany rejestrator trójfazowy pozwala na obserwację bieżącego stanu sieci i rejestrację jej parametrów, takich jak napięcie, prąd, moce, harmoniczne, THD. Miernik umożliwia odczyt wybranych wielkości oraz wywołanie na ekranie ich prezentacji graficznej w czasie rzeczywistym. Parametry mierzone są niezależnie od rejestracji zapisywanej na kartę pamięci. Przyrząd potrafi zaprezentować:

Wykresy przebiegów napięcia i prądu (oscyloskop)
Wykresy napięcia i prądu w czasie
Wykres wskazowy
Pomiary wielu parametrów w formie tabelarycznej
Wykres harmonicznych w prądzie i napięciu

Komunikacja i oprogramowanie

Atutem urządzenia jest mnogość interfejsów komunikacyjnych oraz współpraca z oprogramowaniem zewnętrznym. Poprzez port USB, wyjmowaną kartę pamięci SD lub za pomocą komunikacji bezprzewodowej (Bluetooth*, Wi-Fi) można przenieść dane pomiarowe do komputera. W celu wygenerowania raportu z badań z zakresu ochrony przeciwporażeniowej należy posłużyć się programem Sonel Pomiary Elektryczne. Zapis pobranych zasobów do najprostszych formatów oraz wydruk zapewnia Sonel Reader. Do odczytu i analizy danych z rejestratora służy specjalistyczny program Sonel Analiza.

Podwyższona odporność na warunki środowiskowe

Mierniki Sonel MPI-540 i MPI-540-PV świetnie poradzą sobie w trudnych warunkach środowiskowych. Ich obudowa została zaprojektowana tak, aby zapewnić łatwy dostęp do ekranu dotykowego oraz wszystkich gniazd pomiarowych i komunikacyjnych. Odsuwana pokrywa chroni wyświetlacz przed uszkodzeniami mechanicznymi. Dzięki stopniowi ochrony IP51 przyrząd można użytkować w trudnych warunkach – niestraszny mu jest kurz ani rozpryski wody.
* Funkcja będzie dostępna po aktualizacji oprogramowania (bez dodatkowych opłat).

Wbudowany system pomocy

W urządzeniu znajdują się wbudowane ekrany pomocy ze schematami pomiarowymi. Dzięki temu łatwo i szybko można sprawdzić, w jaki sposób połączyć dany układ w zależności od rodzaju wykonywanego pomiaru.

Łatwość odczytu

Urządzenie wyposażone jest w kolorowy, dotykowy ekran LCD o przekątnej 7” i rozdzielczości 800x480 pikseli. Gwarantuje to wygodę w obsłudze oraz łatwy odczyt parametrów i przebiegów czasowych. Duży ekran oznacza większą ilość informacji dostępnych podczas użytkowania miernika. Interfejs jest czytelny w każdych warunkach – również dzięki odpowiedniej wielkości wyświetlanych symboli. Dołączony rysik pozwala na pracę również w rękawicach.

Z naszej oferty szczególnie polecamy aparaturę do pomiaru jakości energii elektrycznej: analizatory jakości energii i zasilania oraz analizatory parametrów sieci

Przyrządy wykorzystywane w laboratoriach i warsztatach: rezystory i oporniki suwakowe, oscyloskopy, zasilacze, kalibratory

Aparaturę dla branży energetycznej: analizatory jakości energii, pomiary uziemień, pomiary izolacji WN

Aparaturę do pomiarów środowiskowych: anemometry, mierniki temperatury, kamery termowizyjne

Aparaturę do automatyki i kontroli: regulatory temperatury, wskaźniki tablicowe, rejestratory temperatury, termometry ostrzowe i inne...

Firma Merserwis jest bezpośrednim dystrybutorem w Polsce firm: Metrel, Sauermann-Kimo, Presys, Audio Precision, GW Instek, Graphtec, Hanyoung, Lascar Electronics, Meatest, DeltaOhm.

Jesteśmy również krajowym dystrybutorem firm: Sonel, Lumel, Czaki Thermoproduct, RelPol, Tanel, Budenberg i wielu innych...

Zapewniamy doradztwo, szkolenia, prezentacje oraz wzorcowanie mierników i serwis gwarancyjny oraz pogwarancyjny.

Merserwis Spółka z ograniczoną odpowiedzialnością Sp. k.
ul. Gen. Wł. Andersa 10
00-201 Warszawa, Polska
NIP: 5260058571

Kontakt
Tel: 22 831 25 21, 22 831 42 56
Fax: 22 887 08 52
E-Mail: Ten adres pocztowy jest chroniony przed spamowaniem. Aby go zobaczyć, konieczne jest włączenie w przeglądarce obsługi JavaScript.

Godziny pracy
Dział Handlowy: Pon.-Pt. 8:00-16:00
Serwis Aparatury: Pon.-Pt. 8:00-16:00
Laboratorium Badawczo-Wzorcujące: Pon.-Pt. 8:00-16:00

Funkcje pomiarowe	Zakres pomiarowy	Zakres wyświetlania	Rozdzielczość	Dokładność ±(% w.m. + cyfry)
Impedancja pętli zwarcia
Pętla zwarcia ZL-PE, ZL-N, ZL-L	0,13 Ω…1999,9 Ω wg IEC 61557	0,000 Ω…1999,9 Ω	od 0,001 Ω	±(5% w.m. + 30 cyfr)
Pętla zwarcia ZL-PE w trybie RCD	od 0,50 Ω…1999 Ω wg IEC 61557	0,00 Ω…1999 Ω	od 0,01 Ω	od ±(6% w.m. + 5 cyfr)
Pomiary parametrów wyłączników RCD
Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn
RCD ogólnego typu i krótkozwłoczny	0 ms…300 ms	0 ms…300 ms	1 ms	od ±(2% w.m. + 2 cyfry)
RCD selektywny	0 ms…500 ms	0 ms…500 ms	1 ms	od ±(2% w.m. + 2 cyfry)
Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,2 IΔn…2,0 IΔn
dla prądu różnicowego sinusoidalnego (typ AC)	3,3 mA…1000 mA	3,3 mA…1000 mA	od 0,1 mA	±5% IΔn
dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)	3,5 mA…700 mA	3,5 mA…700 mA	od 0,1 mA	±10% IΔn
dla prądu różnicowego stałego (typ B)	2,0 mA…1000 mA	2,0 mA…1000 mA	od 0,1 mA	±10% IΔn
Rezystancja uziemienia
Metoda 3- i 4-przewodowa	od 0,50 Ω…1,99 kΩ wg IEC 61557-5	0,00 Ω…1,99 kΩ	od 0,01 Ω	od ±(2% w.m. + 3 cyfry)
Metoda 3-przewodowa + cęgi	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ	od 0,01 Ω	od ±(2% w.m. + 4 cyfry)
Metoda 2-cęgowa	0,00 Ω…99,9 kΩ	0,00 Ω…99,9 kΩ	od 0,01	od ±(10% w.m. + 4 cyfry)
Rezystywność gruntu	0,0 Ωm…99,9 kΩm	0,0 Ωm…99,9 kΩm	od 0,1 Ωm	Zależna od dokładności pomiaru RE
Rezystancja izolacji
Napięcie pomiarowe 50 V	50 kΩ…250 MΩ wg IEC 61557-2	0 kΩ…250 MΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 100 V	100 kΩ…500 MΩ wg IEC 61557-2	0 kΩ…500 MΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 250 V	250 kΩ…999 MΩ wg IEC 61557-2	0 kΩ…999 MΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 500 V	500 kΩ…2,00 GΩ wg IEC 61557-2	0 kΩ…2,00 GΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Napięcie pomiarowe 1000 V	1000 kΩ…9,99 GΩ wg IEC 61557-2	0 kΩ…9,99 GΩ	od 1 kΩ	od ±(3% w.m. + 8 cyfr)
Rezystancja przewodów ochronnych i wyrównawczych
Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem ±200 mA	0,12 Ω…400 Ω wg IEC 61557-4	0,12 Ω…400 Ω wg IEC 61557-4	od 0,01 Ω	±(2% w.m. + 3 cyfry)
Pomiar rezystancji małym prądem	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	od 0,1 Ω	±(3% w.m. + 3 cyfry
Natężenie oświetlenia
Pomiar w luksach (lx)	0 lx…399,9 klx	0 lx…399,9 klx	od 0,01 lx	od ±(2% w.m. + 5 cyfr
Pomiar w stopokandelach (fc)	0 fc…39,99 kfc	0 fc…39,99 kfc	od 0,01 fc	od ±(2% w.m. + 5 cyfr
Wskazania kolejności faz	zgodna, przeciwna, napięcie UL-L: 95 V…500 V (45 Hz…65 Hz)

Parametr	Zakres pomiarowy	Maksymalna rozdzielczość	Błąd podstawowy
Napięcie przemienne (TRMS)	0,0…500 V	0,01% Unom	±0,5% Unom
Prąd przemienny TRMS	w zależności od cęgów*	0,01% Inom	±2% w.m. jeśli w.m. ≥ 10% Inom ±2% Inom jeśli w.m. < 10% Inom (błąd nie uwzględnia błędu cęgów)
Częstotliwość	40,00…70,00 Hz	0,01 Hz	±0,05 Hz
Moc czynna, bierna, pozorna i odkształceń	w zależności od konfiguracji (przekładniki, cęgi)	4 cyfry znaczące	w zależności od konfiguracji (przekładniki, cęgi)
Energia czynna, bierna i pozorna	w zależności od konfiguracji (przekładniki, cęgi)	4 cyfry znaczące	jak błąd mocy
cosφ i współczynnik mocy (PF)	0,00…1,00	0,01	±0,03
Harmoniczne
Napięcie	taki sam jak napięcia przemiennego True RMS	taka sama jak napięcia przemiennego True RMS	±5% w.m. jeśli w.m. ≥ 3% Unom ±0,15% Unom jeśli w.m. < 3% Unom
Prąd	taki sam jak prądu przemiennego True RMS	taka sama jak prądu przemiennego True RMS	±5% w.m. jeśli w.m. ≥ 10% Inom ±0,5% Inom jeśli w.m. < 10% Inom
THD
Napięcie	0.0…100.0%(względem wartości skutecznej)	0,1%	±5%
Prąd	0.0…100.0%(względem wartości skutecznej)	0,1%	±5%
Współczynnik asymetrii	0,0…10,0%	0,1%	±0,15% (błąd bezwzględny)

	C-4A	C-5A	C-6A	C-7A	F-1A	F-2A	F-3A
Prąd znamionowy	1000 A AC	1000 A AC 1400 A DC	10 A AC	100 A AC	3000 A AC
Częstotliwość	30 Hz…10 kHz	DC…5 kHz	40 Hz…10 kHz	40 Hz…1 kHz	40 Hz…10 kHz
Poziom sygnału wyjściowego	1 mV / 1 A	1 mV / 1 A	100 mV / 1 A	5 mV / 1 A	77,6 μV / 1 A	38,8 μV / 1 A	19,4 μV / 1 A
Maks. średnica mierzonego przewodu	52 mm	39 mm	20 mm	24 mm	360 mm	235 mm	120 mm
Minimalna dokładność podstawowa	≤0,5%	≤1,5%	≤1%	0,5%	1%
Zasilanie bateryjne	—	√	—	—	—
Długość przewodu	2,2 m	2,2 m	2,2 m	3 m	2,2 m
Kategoria pomiarowa	IV 300 V	IV 300 V	IV 300 V	III 300 V	IV 600 V
Stopień ochrony obudowy	IP40				IP67

Funkcje pomiarowe	Zakres wyświetlania	Rozdzielczość	Dokładność ±(% w.m. + cyfry)
Napięcie otwartego obwodu UOC	0,0 Ω…1000 V	od 0,1 V	od ±(3% w.m. + 2 cyfry
Prąd zwarcia ISC	0,00 Ω…20,00 A	0,1 A	±(3% w.m. + 0,10 A)

Bezpieczeństwo i warunki użytkowania
Kategoria pomiarowa wg PN-EN 61010	IV 300 V
Stopień ochrony	IP51
Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557	podwójna
Wymiary	288 x 223 x 75 mm
Waga miernika	ok. 2,5 kg
Temperatura pracy	0…+45°C
Temperatura przechowywania	-20…+60°C
Wilgotność	20…90%
Temperatura nominalna	23 ± 2°C
Wilgotność odniesienia	40%…60%
Wysokość n.p.m.	≤2000 m
Pamięć i komunikacja
Pamięć wyników pomiarów	nieograniczona
Transmisja wyników	USB 2.0
Pozostałe informacje
Standard jakości – opracowanie, projekt i produkcja	ISO 9001
Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm	PN-EN 61326-1 PN-EN 61326-2-2
