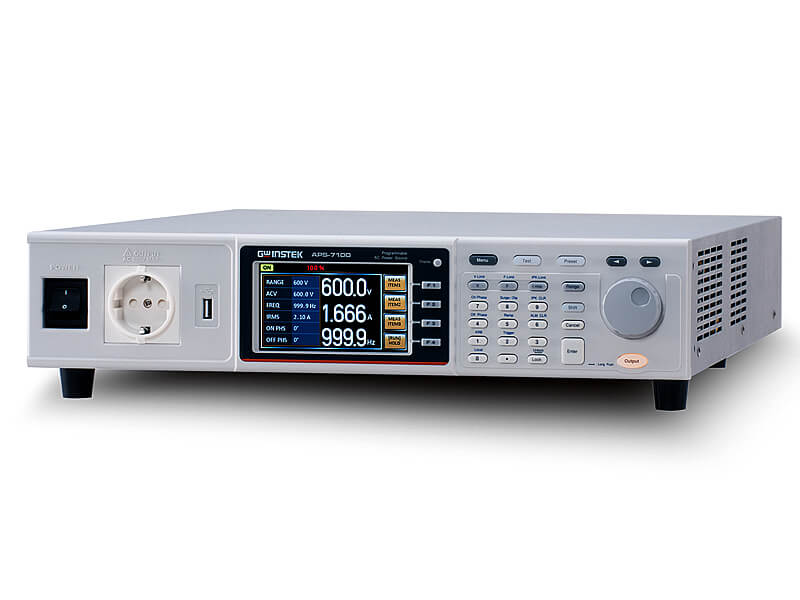

GW Instek APS-7100 1000VA Programowalne źródło mocy/zasilania AC

Cechy i funkcje

• Wyświetlacz 4.3” TFT-LCD
• Moc znamionowa : APS-7050 (500VA, 310Vrms, 4.2Arms), APS-7100 (1000VA, 310Vrms, 8.4Arms)
• Możliwość zwiększenia mocy wyjściowej do 0~600 Vrms oraz 45~999.9Hz (opcja)
• Funkcje pomiarowe i testowe: Napięcia, Prądu, Mocy, Częstotliwości, Współczynnika mocy, Współczynnika szczytu, Prąd szczytowy, Zatrzymanie prądu szczytowego (HOLD),
• Możliwość generowania funkcji arbitralnych
• Możliwość pomiaru niskiego prądu AC 2mA ~ 35A; Min. rozdzielczość 0.01mA (APS- 7050 oraz APS-7100)
• Funkcja alarmu zmiany polaryzacji prądu
• Funkcja edycji sygnału wyjściowego / Tryb symulacji stanów przejściowych źródeł mocy / Tryb programowania do określenia sekwencji pomiarowe / Funkcja pamięci ustawień
• Automatyczne wykonywanie sekwencji symulacji trybu programu oraz funkcji wyjścia po włączeniu zasilania
• Niski poziom tętnień i szumów
• Standardowe interfejsy: USB Host, USB Device, LAN
• Dodatkowe interfejsy: GPIB (APS-001); RS-232 / USB CDC(APS-002 tylko do APS-7050 & APS-7100 ), RS-232(APS-007 tylko do APS-7200 & APS-7300)

Jednym z popularnych alternatywnych rozwiązań energetycznych dostępnych na rynku jest wykorzystanie falownika do zamiany prądu stałego na przemienny, a przetworzony prąd przemienny jest dalej przesyłany do sieci energetycznej lub urządzeń wymagających zasilania sieciowego. Przykładem jest prąd przemienny wytwarzany przez falownik w sieciach fotowoltaicznych (PV) przesyłany do sieci energetycznej lub urządzeń np. domowych, wymagających zasilania. Podczas symulacji sieci energetycznej przeprowadzanej w celu weryfikacji czy falownik łączy się z siecią energetyczną, większość źródeł mocy AC nie jest w stanie wytrzymać energii sprzężenia zwrotnego testowanego urządzenia, dlatego też wymagają one dodatkowych rezystorów poboru mocy, aby zapobiec uszkodzeniu źródła prądu przemiennego. Natomiast seria APS-7000 posiada funkcję absorpcji zmiany polaryzacji prądu, więc dodatkowe rezystory poboru mocy nie są wymagane. Terminal wejściowy serii APS-7000 został zaprojektowany w celu odizolowania od symulowanego zacisku wyjściowego sieci energetycznej AC, w związku z czym użytkownicy nie potrzebują dodatkowego urządzenia izolującego do ochrony testowanego urządzenia. Seria APS-7000 umożliwia symulację sieci energetycznej i prowadzenia charakterystyk wyjściowych falownika, w tym synchronizacji faz i częstotliwości. Prąd wsteczny i moc wykryte przez APS-7000 będą wyświetlane na czerwono w celu ułatwienia użytkownikom obserwacji testowanego urządzenia. Źródła mocy GW Instek APS-7000 mogą pracować w trybie symulacji lub trybie sekwencji, pozwalając na generowanie pojedynczych zmian mocy lub ciągłej zmiany mocy (w dowolny sposób wybrany przez użytkownika) jak również do symulacji zakłóceń napięcia sieciowego i częstotliwości sieciowej.

Seria APS-7000 składa się z dziewięciu funkcji pomiarowych i testowych (Vrms, Irms, F, Ipk, W, VA, PF, Ipk hold, CF) oraz zapewnia interfejs użytkownika podobny do interfejsu miernika mocy AC. Seria APS-7000 idealnie nadaje się do testów zużycia energii urządzeń LED oraz urządzeń w trybie czuwania. W trybie ARB (generator funkcyjny), seria APS-7000 zapewnia 7 różnych kształtów fal, w tym przebieg sinusoidalny, trójkątny, schodkowy (prostokątny), ścięta sinusoida, fali szczytowej, falę przepięć (udarowych) i szeregi Fouriera oraz 20 000 kombinacji kształtów fal, pozwalając spełnić wymagania symulacji nieprawidłowego przebiegu fali wejściowej w wielu gałęziach przemysłu. Dziesięć obecnych ustawień pozwala użytkownikom przechowywać dziesięć zestawów danych; Ustawienie funkcji włączenia wyjścia zasilania umożliwia sekwencję, symulację i programowanie pozwalające na automatyzację wyzwalania sygnału wyjściowego po włączeniu zasilania urządzenia.

W celu spełnienia wymogów testów wahań napięcia sieciowego, często spotykanych w elektronice użytkowej, seria APS-7000 posiada pięć metod kontrolowania napięcia, częstotliwości i fazy pozwalających na symulację do specjalnych zastosowań. Dziesięć trybów symulacji, symulujących zaniki, przepięcia i zapady napięcia; dziesięć trybów sekwencji pozwalających użytkownikom definiowanie parametrów i generowanie fali sinusoidalnej poprzez edycję kroków; dziesięć zestawów trybu programowania pozwalających edytować moc wyjściową fal AC i umożliwiających określenie maksymalnych i minimalnych poziomów pomiarowych dla różnych urządzeń testowych; Funkcja kontroli zmian (Ramp) umożliwia użytkownikowi ustawienie prędkości narastania oraz spadku napięcia wyjściowego; Funkcja kontroli przepięć / zapadów symuluje tworzenie się przepięć i zapadów nakładających się na napięcie wejściowe w określonych przedziałach czasu. W aplikacjach o wysokim prądzie wyjściowym, należy unikać spadku napięcia wzdłuż przewodu wyjściowego. Standardowo APS-7200/7300 posiadają funkcję zdalnego odczytu, która pozwala na odczyt napięcia na urządzeniu testowym, przesyłanie tej informacji z powrotem do APD-7200/7300 w celu programowalnej kontroli kompensacji napięcia. Pozwala to na uniknięcie spadku napięcia na przewodzie, oddziaływujący na napięcie wyjściowe.

Port Ethernet na tylnym panelu może służyć do zdalnego sterowania źródłem mocy APS; Gniazdo wyjściowe synchronizacji zapewnia zewnętrzne wyjście napięcia synchronizacyjnego 10V; Złącze sygnału wyjściowego zapewnia monitorowanie otrzymywanych wyników z programu. Seria APS-7000 zapewnia również użytkownikom funkcję wyzwalania wejścia / wyjścia oraz wejścia / wyjścia z funkcji zdalnego sterowania ze złącza J1 na tylnym panelu.
