GW Instek Zasilacz PSU 40-78 40V / 38A / 1520W

Cechy i funkcje

• Napięcie wyjściowe: 40V
• Moc wyjściowa: 1520W
• Tryb pierwszeństwa C.V/C.C
• Regulowany czas narastania i opadania napięcia/prądu
• Szeregowe połączenie zasilaczy: maks. 2 jednostki (modele poniżej 300V)
• Równoległe połączenie zasilaczy: maks. 4 jednostki
• Wysoka efektywność i duża gęstość mocy
• Montaż w szafach RACK: Wysokość 1U oraz szerokość 19”
• 3 zestawy funkcji ustawień wstępnych (preset)
• Funkcja regulacji rezystora upływu
• Funkcja regulacji rezystancji wewnętrznej
• Funkcja blokady panelu przedniego
• Zabezpieczenia: OVP, OCP, OHP, UVL, AC Fail, Fan Fail
• Interfejsy standardowe: USB, LAN, RS-232, RS-485, sterowanie analogowe
• Interfejsy opcjonalne: GPIB, Izolowane interfejsy analogowe (sterowanie napięciem / sterowanie prądem)

Seria PSU pozwala na ustawienie trybu pierwszeństwa CC lub CV. Zarówno w trybie CC oraz CV użytkownik może regulować współczynnik narastania napięcia lub prądu wyjściowego zgodnie z własnymi wymaganiami pomiarowymi. Dodatkowo miernik posiada dwa rodzaje ustawienia współczynnika narastania: z priorytetem najszybszej zmiany oraz priorytetem niestandardowej zmiany. Priorytet najszybszej zmiany ustawia najszybszy możliwy współczynnik narastania dla danego modelu, natomiast priorytet niestandardowej zmiany ustawia wybrany współczynnik narastania wprowadzony przez użytkownika. Współczynnik narastania pozwala użytkownikom na kontrolę zarówno czasu narastania jak i opadania w trybach CC lub CV. Priorytet zmian jest wykorzystywany m.in. w testach silników podczas regulację czasu narastania wyjścia napięciowego, pozwalając na zabezpieczenie badanego urządzenia przed prądami rozruchowymi.

Zasilacze PSU firmy GW Instek posiadają szeroki zakres wspieranych interfejsów komunikacyjnych wśród zasilaczy do stojaków RACK o wysokości 1U. PSU umożliwia komunikację poprzez interfejsy USB, LAN, RS-232, RS-485, interfejs analogowy oraz opcjonalnie GPIB, izolowany interfejs analogowy (kontrola napięcia) oraz izolowany interfejs analogowy (kontrola prądem). W porównaniu do standardowo podłączonych zasilaczy w tryb sieci wielopunktowej (multi-drop mode), zasilacze PSU nie wymagają dodatkowych przełączników / koncentratorów sieciowych (hub), przewodów GPIB do zdalnej kontroli czy dodatkowych połączeń przy przyłączaniu jednostek podrzędnych przy użyciu interfejsów LAN, USB, GPIB. Kontrola wszystkich jednostek zasilacza odbywa się za pomocą kolejny podłączeń za pomocą złącza RJ-45 znajdującego się panelu tylnym. Pozwala to użytkownikom na oszczędność czasu i pieniędzy przy dołączaniu kolejnych podrzędnych jednostek zasilaczy.

Modele wysokonapięciowe PSU-HV z napięciem powyżej 100V, znajdują swoje zastosowanie m.in. w konwerterach DC/DC (jako źródło pierwotne), siłownikach, stanowiskach starzeniowych, np. kondensatorów czy diod, bias z napięciem 600Vdc, w procesie produkcyjnym półprzewodników, elektronice motoryzacyjnej, elektrycznych modułach sterujących (ECU) dla silników V8 lub V12.

Ponadto cała seria zasilaczy PSU pozwala na elastyczne ustawienie wartości poziomu logicznego (wysoki / niski) oraz wyzwalania wejścia / wyjścia z szerokością impulsu 1 ~ 60 ms. Wyzwalanie wejścia kontroluje lub przesyła wstępnie ustawioną wartość napięcia, prądu lub zapisane parametry. Podczas wysyłania lub przesyłania wcześniej ustalonej wartości napięcia, prądu lub parametrów PSU może również wyzwolić odpowiedni wybrany sygnał wyjściowy.



POŁĄCZENIE RÓWNOLEGŁE / SZEREGOWE ORAZ WYSOKA GĘSTOŚĆ MOCY

W celu zwiększenia mocy wyjściowej, seria PSU pozwala na dwukrotne zwiększenie mocy znamionowej (modele poniżej 300V) poprzez podłączenie 2 tych samych jednostek szeregowo lub 4 krotnie zwiększyć moc znamionową poprzez połączenie 4 tych samych jednostek równoległe. Pozwala to spełnić wszystkie wymagania dotyczące wysokiego napięcia oraz prądu. Dwie jednostki PSU 300-5 połączone szeregowo zapewniają maksymalne napięcie 600V i posiadają tylko wysokość 2U (ok. 9 cm), natomiast 4 jednostki połączone równolegle zapewniają maksymalny prąd 800A oraz moc 6240W.

Połączenie równoległe
Model	Napięcie	1 Jedn.	2 Jedn.	3 Jedn.	4 Jedn.
		Prąd
PSU 6-200	6 V	200 A	400 A	600 A	800 A
PSU 12.5-120	12.5 V	120 A	240 A	360 A	480 A
PSU 20-76	20 V	76 A	152 A	228 A	304 A
PSU 40-38	40 V	38 A	76 A	114 A	152 A
PSU 60-25	60 V	25 A	50 A	75 A	100 A
PSU 100-15	100 V	15 A	30 A	45 A	60 A
PSU 150-10	150 V	10 A	20 A	30 A	40 A
PSU 300-5	300 V	5 A	10 A	15 A	20 A
PSU 400-3.8	400 V	3.8 A	7.6 A	11.4 A	15.2 A
PSU 600-2.6	600 V	2.6 A	5.2 A	7.8 A	10.4 A

Połączenie szeregowe
Model	Prąd	1 Jedn.	2 Jedn.
		Napięcie
PSU 6-200	200 A	6 V	12 V
PSU 12.5-120	120 A	12.5 V	25 V
PSU 20-76	76 A	20 V	40 V
PSU 40-38	38 A	40 V	80 V
PSU 60-25	25 A	60 V	120 V
PSU 100-15	15 A	100 V	200 V
PSU 150-10	10 A	150 V	300 V
PSU 300-5	5 A	300 V	600 V
PSU 400-3.8	3.8 A	400 V	BRAK
PSU 600-2.6	2.6 A	600 V	BRAK

ZDALNE STEROWANIE (DO 31 JEDNOSTEK)


Interfejsy RS-232, RS-485, USB, GPIB lub LAN umożliwiają zdalne sterowanie jednostką główną (Master) zasilacza PSU. Złącze RJ-45 znajdujące się na tylnym panelu pozwala użytkownikom na podłączenie i sterowanie do 31 zasilaczy PSU. Standardowe połączenie dodatkowych jednostek za pomocą interfejsów LAN lub USB z wykorzystaniem trybu sieci wielopunktowej generuje dodatkowe koszty związane z instalacją dodatkowych przełączników / koncentratorów (hub), natomiast zasilacze PSU mogą ominąć ten problem wykorzystując połączenie z pomocą złącz RJ-45, pozwala to na zaoszczędzenie czasu i pieniędzy przy instalacji kolejnych jednostek zasilaczy.

TRYB PIERWSZEŃSTWA C.V / C.C


Zwykle zasilacz podczas włączania w trybie CV generują prądy rozruchowe oraz napięcia udarowe. W celu rozwiązania tego problemu zasilacze GW Instek serii PSU posiadają tryb pierwszeństwa CV oraz CC. Tryb pierwszeństwa CC pozwala efektywnie zapobiec prądom rozruchowym i napięciom udarowym powstającym przy włączaniu zasilacza, tym samym chroniąc testowane urządzenie.

REGULOWANA PRĘDKOŚĆ NARASTANIA NAPIĘCIA I PRĄDU

Programowalne zasilacze GW Instek serii PSU posiadają regulowany współczynnik narastania prądu oraz napięcia. Za pomocą ustawień użytkownik może ustawić własny czas narastania i opadania napięcia / prądu w celu sprawdzenia charakterystyki badanego urządzenia dla różnych napięć i prądów. Dodatkowo regulowany współczynnik narastania, łagodzi zmiany napięcia na badanym urządzeniu zabezpieczając je przed uszkodzeniem prądami rozruchowymi. Funkcja regulacji idealnie nadaje się do testów silników elektrycznych oraz obciążeń pojemnościowych.

Model	Współczynnik narastania napięcia	Współczynnik narastania prądu
PSU 6-200	0.001V~0.06V/msek.	0.001A~2A/msek.
PSU 12.5-120	0.001V~0.125V/msek.	0.001A~1.2A/msek.
PSU 20-76	0.001V~0.2V/msek.	0.001A~0.76A/msek.
PSU 40-38	0.001V~0.4V/msek.	0.001A~0.38A/msek.
PSU 60-25	0.001V~0.6V/msek.	0.001A~0.25A/msek.
PSU 100-15	0.001V~1.000V/msek.	0.001A~0.150A/msek.
PSU 150-10	0.001V~1.500V/msek.	0.001A~0.100A/msek.
PSU 300-5	0.001V~1.500V/msek.	0.001A~0.025A/msek.
PSU 400-3.8	0.001V~2.000V/msek.	0.001A~0.008A/msek.
PSU 600-2.6	0.001V~2.400V/msek.	0.001A~0.006A/msek.

ZABEZPIECZENIE OVP, OCP ORAZ UVL

Jeżeli napięcie lub prąd wyjściowy przekroczą wybrany poziom zabezpieczeń OVP lub OCP, zasilacze PSU automatycznie wyłączają kanał wyjściowy w celu ochrony testowanego urządzenia. Natomiast zabezpieczenie UVL pozwala użytkownikom na ustawienie minimalnego napięcia wyjściowego na terminalu wyjściowym.

Model	OCP	OVP	UVL
PSU 6-200	5 ~ 220 A	0.6 ~ 6.6 V	0 ~ 6.3 V
PSU 12.5-120	5 ~ 132 A	1.25 ~ 13.75 V	0 ~ 13.12 V
PSU 20-76	5 ~ 83.6 A	2 ~ 22 V	0 ~ 21 V
PSU 40-38	3.8 ~ 41.8 A	4 ~ 44 V	0 ~ 42 V
PSU 60-25	2.5 ~ 27.5 A	5 ~ 66 V	0 ~ 63 V
PSU 100-15	1.5 ~ 16.5 A	5 ~ 110 V	0 ~ 105 V
PSU 150-10	1 ~ 11 A	5 ~ 165 V	0 ~ 157.5 V
PSU 300-5	0.5 ~ 5.5 A	5 ~ 330 V	0 ~ 315 V
PSU 400-3.8	0.38 ~ 4.18 A	5 ~ 440 V	0 ~ 420 V
PSU 600-2.6	0.26 ~ 2.86 A	5 ~ 660 V	0 ~ 630 V

KONTROLA WYZWALANIA (TRIGGER INPUT / TRIGGER OUTPUT)


Seria zasilaczy PSU zapewnia użytkownikom pełną kontrolę nad funkcjami wyzwalania wejścia oraz wyzwalania wyjścia (trigger input / trigger output) w celu łatwiejszej kontroli zasilacza.

Funkcja wyzwalania wejścia (Trigger Input):

• Pozwala użytkownikowi na ustawienie efektywnej szerokości impulsu w zakresie od 0 ~ 60 ms dla wyzwalania wejścia (0: sygnał LOW lub HIGH dla poziomu DC dla wyzwalania wejściowego).
• Odbieranie sygnału wyzwalania wejścia w celu kontroli wyjścia zasilacza PSU lub włączenia wstępnie ustawionego poziomu sygnału wyjścia napięcia i prądu.
• Odbieranie sygnału w celu wczytania wstępnie ustawionego parametru w pamięci.

Funkcja wyzwalania wyjścia (Trigger output):

• Pozwala użytkownikowi na ustawienie efektywnej szerokości impulsu w zakresie od 0 ~ 60 ms dla wyzwalania wyjścia (0: sygnał LOW lub HIGH dla poziomu DC dla wyzwalania wyjściowego).
• Ustawienie parametru LOW lub HIGH dla poziomu wyjścia DC.
• Zasilacz PSU tworzy sygnał wyzwalania wyjścia, podczas ustawiania parametrów wyjścia, zmiany wstępnie ustawionych wartości lub przesłania wstępnie ustawionych parametrów pamięci.

FUNKCJA ZEWNĘTRZNEGO STEROWANIA ANALOGOWEGO

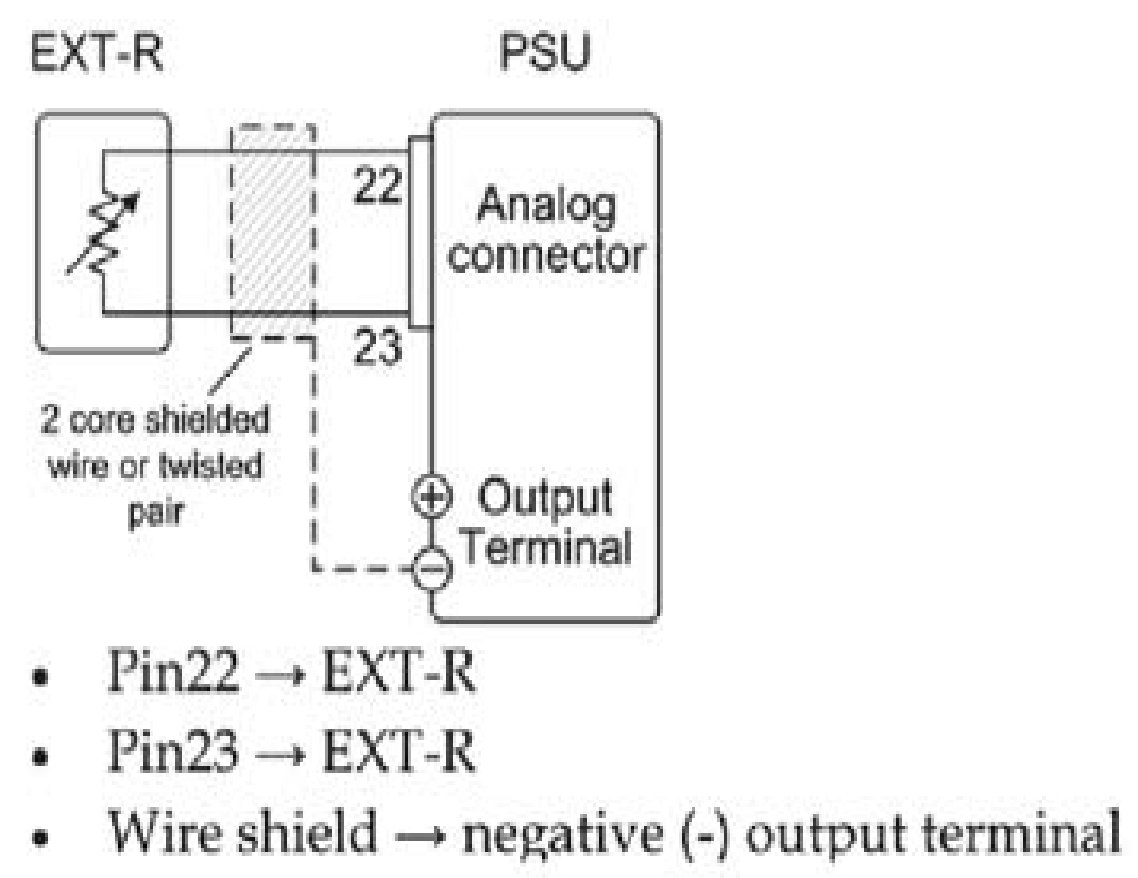

Pin23 – Ext-V (-) Pin22 – Ext-V (+) Ekran przewodu – Ujemny zacisk wyjściowy	Pin22 – Ext-R Pin23 – Ext-R Ekran przewodu – Ujemny zacisk wyjściowy	Pin19 – Przełącznik Pin20 – Przełącznik Ekran przewodu – Ujemny zacisk wyjściowy
Zewnętrzne napięcie steruje napięciem wyjściowym	Zewnętrzna rezystancja steruje napięciem wyjściowym	Zewnętrzne przełącznik On-Off steruje wyjściem On-Off

Tylny panel zasilaczy PSU posiada terminal sterowania analogowego. Interfejs sterowania zewnętrznego sygnałem analogowym pozwala użytkownikowi na regulację napięcia oraz prądu za pomocą zewnętrznego napięcia lub rezystancji ponadto umożliwia również kontrolę włączanie oraz wyłączania sygnału kanału wyjściowego.


SYSTEM SZYBKIEGO ROZŁADOWANIA

Zasilacze laboratoryjne serii PSU posiadają rezystor upływu połączony równolegle do terminalu wyjścia. Rezystor umożliwia rozpraszanie mocy znajdującej się na kondensatorach filtrujących np. w przypadku nagłego wyłączenia mocy lub odłączenia obciążenia. W przypadku braku rezystora upływu, zaciski wyjściowe przez pewien czas są wciąż naładowane przez kondensatory filtrujące i stanowi to potencjalne zagrożenie życia i mienia. Ponadto oprócz zwiększenia bezpieczeństwa, rezystor upływu działa jako minimalne obciążenia napięcia, pozwalając na płynniejszą regulację napięcia zasilacza. Rezystor upływu może być włączony lub wyłączony z poziomu ustawień urządzenia.

DOSTĘPNE INTERFEJSY


1. Interfejs RS-232 / RS-485 do zdalnej kontroli
2. Port LAN do komunikacji systemowej
3. Interfejs USB do zdalnej kontroli
4. Interfejs GPIB do zdalnej kontroli
5. Odizolowane wejście napięcie do zdalnej kontroli
6. Odizolowane wejście prądowe do zdalnej kontroli
7. Odizolowane wejście prądowe do zdalnej kontroli

MONTAŻ ZESTAWU RACK

Zestaw montażowy Rack zasilaczy PSU umożliwia montaż zarówno w standardzie EIA jak JIS. Standardowy zestaw RACK pozwala na montaż 1 jednostkę PSU.


OPÓŹNIENIE WYJŚCIA

Funkcja opóźnienia włączania / wyłączania wyjścia pozwala na ustawienie wybranego czasu opóźnienia przy włączaniu kanału wyjściowego po włączeniu wyjścia zasilacza oraz wybranego czasu opóźnienia wyłączenia wyjścia po wyłączeniu wyjścia. W przypadku korzystania z wielu jednostek zasilaczy PSU, czas opóźnienia może być ustawiony odpowiednio dla każdego urządzenia w wybranych stałych punktach. Sterowanie wieloma wyjściami może być wykonywane za pomocą terminalu analogowego znajdującego się na tylnym panelu zasilacza lub za pomocą oprogramowania i sterowania z pomocą standardowych komend.



PANEL PRZEDNI i TYLNI



1. Włącznik zasilania AC
2. Port USB A
3. Pokrętło napięcia
4. Wyświetlacz
5. Pokrętło prądu
6. Wejście AC (zaciski przewodowe HV)
7. Zaciski wyjścia DC
8. USB
9. LAN
10. RS 485/RS 232
11. Interfejs sterowania analogowego
12. Opcjonalny slot (wybór jednego z trzech kart):
13. Karta interfejs GPIB, Odizolowane wejście napięcie, Odizolowane wejście prądowe, Remote sense
